Wilo-Padus PRO

Sērijas apraksts

Specifika/produkta priekšrocības

  • Lietojot abrazīvos šķidrumos, augstu uzticamību nodrošinās ar gumiju pārklātā hidraulika un Duplex hromētā tērauda darba rats
  • Nelielais svars un elastīgās spiediena īscaurules (horizontāli/vertikāli) nodrošina vienkāršu montāžu
  • Aktīvā dzesēšana uzticamai ilgstošai lietošanai
  • Pasīvā dzesēšana nodrošina ilgstošu darbināšanu sausajā gaitā
  • Vienkāršu apkopi nodrošina ātrā piekļuve dilstošajām daļām
  • Sērijveidā aprīkots ar energoefektīvo IE3 tehnoloģijas motoru tehnoloģiju
  • Iebūvētā aizsardzības funkcija nodrošina augstu darba drošību

Pārvietojams iegremdējamais sūknis uzticamai un pastāvīgai būvbedru drenāžai.

Wilo-Padus PRO ir lielisks iegremdējamais kanalizācijas ūdens motorsūknis, kas paredzēts būvbedru drenāžai. Iegremdējamajam kanalizācijas ūdens motorsūknim ir robusta konstrukcija, pret berzi noturīgu materiālu kombinācija, pasīvā dzesēšana sausās gaitas režīmā, energoefektīvs IE 3 motors, kā arī integrēta drošības funkcija, tādēļ tas ir īpaši piemērots ilgstošai darbināšanai abrazīvos šķidrumos. Nelielā svara un praktiskās spiediena īscaurules dēļ sūknis ir elastīgi izmantojams. Ekspluatācijas uzsākšanu un apkopi atvieglo arī ātrā piekļuve svarīgākajām detaļām. Sūknim Wilo-Padus PRO ir visi digitalizācijas priekšnosacījumi optimālai apkopju plānošanai nākotnē.

Konstrukcija

Iegremdējamais kanalizācijas ūdens motorsūknis

Ieliktnis

Šādu šķidrumu sūknēšanai

  • Kanalizācijas ūdens
  • Tehniskais ūdens

Aprīkojums/darbība

  • IE3 motors
  • A modelis ar pludiņslēdzi un motora aizsargspraudni
  • Apvalka dzesētājs

Piegādes komplektācija

  • Sūknis ar brīvu kabeļa galu
  • Sūknis ar pludiņslēdzi un motora aizsargspraudni (A modelis)
  • Spiediena īscaurule ar Storz cieto savienojumu
  • Uzstādīšanas un ekspluatācijas instrukcija

Modeļa koda atšifrējums

Piemērs:

Wilo-Padus PRO M08L/T039-540/A

Padus

Iegremdējamais kanalizācijas ūdens motorsūknis

PRO

Sērija lietošanai būvlaukumos

M

Atvērts daudzkanālu rotors

08

Spiediena īscaurules nominālais diametrs: G3

L

Pazemināta spiediena modelis

T

Elektrotīkla pieslēguma veids:

M = 1~

T = 3~

039

Vērtība/10 = motora jauda P2, kW

5

Frekvence (5 = 50 Hz, 6 = 60 Hz)

40

Aplēses sprieguma kods

A

Elektriskais papildaprīkojums:

Bez papildinājuma = ar brīvu kabeļa galu

P = ar spraudni

A = ar pludiņslēdzi und motora aizsargspraudni

Tehniskie parametri

  • Elektrotīkla pieslēgums: 3~400 V, 50 Hz
  • Aizsardzības pakāpe: IP68
  • Maks. iegremdēšanas dziļums: 20 m
  • Šķidruma temperatūra: 3 … 40 °C
  • Kabeļa garums: 23 m
  • Spiediena īscaurule: B lieluma Storz savienojums

Materiāli

  • Motora korpuss: EN-AC-AlSi10Mg
  • Dzesēšanas apvalks: 1.4404
  • Sūkņa korpuss: EN-AC-AlSi10Mg + NBR-70
  • Darba rats: 1.4470
  • Iesūces siets: 1.4404
  • Vārpsta: 1.4404
  • Blīvējums:
    • Motora pusē: SiC/SiC
    • Šķidruma puse: SiC/SiC
  • Statiskie blīvējumi: NBR

Apraksts/konstrukcija

Iegremdējamais kanalizācijas ūdens motorsūknis kā pārpludināms bloka agregāts, kas paredzēts transportējamai uzstādīšanai iegremdējot.

Hidraulika

Spiediena puses izvade izveidota kā vertikāls vītņsavienojums ar Storz savienojumu. Spiediena puses izplūdi nepieciešamības gadījumā var novietot horizontāli. Kā darba rati tiek izmantoti daļēji atvērti daudzkanālu darba rati. Pieplūde ir aprīkota ar iesūces sietu. Tas sūkšanas īscaurulē ļauj izfiltrēt lielākas šķidruma daļiņas.

Motors

Tiek izmantoti maiņstrāvas und trīsfāzu maiņstrāvas modeļa IE3 motori. Motori ir aprīkoti ar termisko motora kontroli. Dzesēšanu nodrošina apvalka dzesētājs. Ilgstošu darbināšana iespējama iegremdētā un niegremdētā veidā, arī sausās gaitas režīmā.

Lai motorā nenonāktu šķidrums, tas ir aprīkots ar hermetizācijas kameru. Izmantotajam uzpildes šķidrumam piemīt bioloģiskās noārdīšanās potenciāls un tas nenodara kaitējumu apkārtējai videi.

Pieslēguma kabelis ir fiksēti pievienots un tā garums ir 23 m:

  • O modelis: Kabelis ar brīviem kabeļa galiem
  • A modelis: Kabelis ar pludiņslēdzi un spraudni
  • P modelis: kabelis ar spraudni;

Blīvējums

Šķidruma un motora puses blīvējumu nodrošina divi no griešanās virziena neatkarīgi gala blīvējumi.

Kopējais raksturojums

Wilo-Padus PRO

Lejupielādes

Wilo-Padus PRO

Preces numurs 6053756
Izlaide 2020-06
Izpildījuma numurs 02
Sānu formāts 209.9 x 297.0 mm
Lappušu skaits 12

PDF (2 MB)

Lejupielādēt

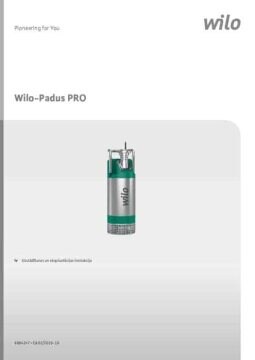

Wilo-Padus PRO
