Wilo-Rexa MINI3

Sērijas apraksts

Specifika/produkta priekšrocības

  • Labs lietderības koeficients un augsta darba drošība, ko nodrošina optimizēta hidraulika
  • Vienkārša montāža arī šaurās drenāžas bedrēs, ko nodrošina kompaktā konstrukcija ar integrētu kondensatoru, nelielais svars un vītnes atloks
  • Uzticama izmantošana drenāžai dažādos pielietojumos, pateicoties nerūsējošama darba ratam un sakausētai kabeļa ieejai
  • Garāki apkopes intervāli, pateicoties liela tilpuma blīvēšanas kamerai un dubultam blīvējumam
  • Ātra apkope, pateicoties tiešai piekļuvei pie blīvēšanas kameras un sūkņa korpusa

Uzticams drenāžas un notekūdeņu sūknis mājas un gruntsūdeņu novadīšanai.

Wilo-Rexa MINI3 ir ideāls standarta iegremdējamais notekūdeņu sūknis mājas un gruntsgabala drenāžai. Tā 40 mm brīvā cieto daļiņu caurplūde ir teicami piemērota kanalizācijas ūdens un notekūdeņu bez fekālijām transportēšanai. Sūknis ir elastīgi izmantojams stacionārai un pārvietojamai uzstādīšanai iegremdējot. Ja sūknis tiek uzstādīts akā DrainLift WS 50, var sūknēt notekūdeņus ar fekālijām, ja sistēma ir sertificēta saskaņā ar EN 12050-1. Optimizētā hidraulika ir ļoti uzticama un universāli izmantojama dažādos sūknējamajos šķidrumos. Pateicoties kompaktajai konstrukcijai, montāža ir iespējama arī šaurās drenāžas bedrēs. Ar eļļu pildīta blīvēšanas kamera un divkāršs blīvējums nodrošina garākus apkopes intervālus. Apkope ir ļoti ērta, jo pastāv tieša pieeja svarīgākajām detaļām.

Konstrukcija

Stacionārai vai pārvietojamai uzstādīšanai slapjā vietā un ekspluatācijas režīmam ar pārtraukumu paredzēts, iegremdējams notekūdeņu sūknis.

Ieliktnis

Šādu šķidrumu sūknēšanai

  • Notekūdeņi bez fekālijām
  • Kanalizācijas ūdens

Norāde: Ja sūknis tiek uzstādīts akā DrainLift WS 50, var sūknēt notekūdeņus ar fekālijām. Sistēma ir sertificēta saskaņā ar EN 12050-1.

Aprīkojums/darbība

  • Pieslēguma kabelis
    • Spraudnis (P modelis)
    • Spraudnis un pludiņslēdzis (A modelis)
    • brīvu kabeļa galu (3~)
  • Automātiskā termiskā motora kontrole

Piegādes komplektācija

Sūknis ar pieslēguma kabeli un

    • Spraudnis (P modelis)
    • Spraudnis un pludiņslēdzis (A modelis)
    • brīvu kabeļa galu (3~)

Uzstādīšanas un ekspluatācijas instrukcija

Modeļa koda atšifrējums

Piem.:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Iegremdējamais notekūdeņu sūknis

MINI3

Sērija

V

Tiešās plūsmas darba rats

04

Spiediena īscaurules nominālais diametrs G 1½

11

Maks. sūknēšanas augstums, m

M

Elektrotīkla pieslēguma veids:

M = 1~

T = 3~

06

Vērtība/10 = motora jauda P2, kW

5

Frekvence (5 = 50 Hz, 6 = 60 Hz)

23

Aplēses sprieguma kods

A

Elektriskais papildaprīkojums:

  • Bez = ar brīvu kabeļa galu
  • P = ar spraudni
  • A = ar pludiņslēdzi un spraudni

5M

Pieslēguma kabeļa garums

Tehniskie parametri

  • Elektrotīkla pieslēgums: 1~ 230 V, 50 Hz vai 3~ 400 V, 50 Hz
  • Ekspluatācijas veids iegremdējot: S1
  • Ekspluatācijas veids neiegremdējot: S3 15%
  • Aizsardzības pakāpe: IP68
  • Izolācijas klase: F
  • Šķidruma temperatūra: 3 ... 40 °C
  • Brīvā caurgaita: 40 mm

Materiāli

  • Sūkņa korpuss: Pelēkais ķeta
  • Darba rats: Kombinētais materiāls
  • Sūkšanas īscaurules pārsegplāksne: Nerūsējošs tērauds
  • Motora korpuss: Nerūsējošs tērauds
  • Vārpsta: Nerūsējošs tērauds
  • Motora puses blīvējums: NBR
  • Šķidruma puses blīvējums: SiC/SiC
  • Statiskais blīvējums: NBR

Apraksts/konstrukcija

Iegremdējamais notekūdeņu sūknis kā pārpludināms bloka agregāts, kas paredzēts mobilai uzstādīšanai iegremdējot intermitējošā darbības režīmā.

Hidraulika

Sūknis ar tiešās plūsmas darba ratu un 40 mm brīvo caurgaitu. Spiediena pieslēgums kā vertikāls vītnes pieslēgums.

Motors

Virsmas dzesēšanas maiņstrāvas (ar iebūvētu darba kondensatoru) un trīsfāzu maiņstrāvas modeļa tiešās palaides motorus. Nelietderīgais siltums caur korpusa daļām tiešā veidā tiek pārnests uz apkārt esošo šķidrumu. Motorus, iegremdējot, var darbināt ilgstoši (S1) un pilnībā darbojoties neiegremdētā stāvoklī (S3).

Motors ir aprīkots ar automātisku termisko motora kontroli. T. i., motors pārkaršanas brīdī tiek izslēgts un pēc atdzišanas automātiski ieslēdzas.

Pieslēguma kabeļa garums ir 5 m vai 10 m, un to var iegādāties šādos izpildījumos:

  • Ar brīviem kabeļu galiem
  • Ar spraudni
  • Ar pludiņslēdzi un spraudni

Blīvējums

Blīvējumu šķidruma pusē nodrošina ar gala blīvējumu, bet motora pusē – ar vārpstas blīvgredzenu. Starp blīvējumiem atrodas blīvēšanas kamera ar baltās eļļas pildījumu.

Kopējais raksturojums

Wilo-Rexa MINI3

Lejupielādes

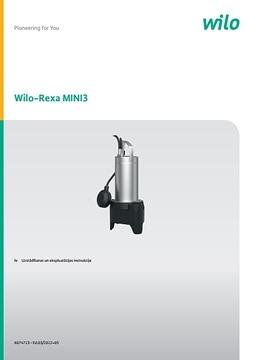

Wilo-Rexa MINI3
