Wilo-Varios PICO-STG

Sērijas apraksts

Specifika/produkta priekšrocības

  • Saderīgākais nomaiņas risinājums dažādiem pielietojumiem tagad arī solārajās un ģeotermijas iekārtās, pateicoties kompaktajai konstrukcijai, jauniem regulēšanas principiem (piem., iPWM) un Sync asistentam
  • Augstākais lietošanas komforts, pateicoties LED displejam un „zaļās pogas tehnoloģijai” ar vienu spiedpogu regulēšanas režīmam un vienu spiedpogu iepriekš iestatītām sūkņa iestatīšanai.
  • Vienkārša montāža, pateicoties kompaktai konstrukcijai, pielāgojamiem elektriskajiem pieslēgumiem un tādām apkopes funkcijām kā ventilācija
  • Maksimāla darbības un apkalpošanas drošība, pateicoties pārbaudītai tehnoloģijai

Visdaudzpusīgākais nomaiņas sūknis.

Wilo-Varios PICO-STG ir universāls nomaiņas risinājums apkures, kondicionēšanas, dzesēšanas jomā vienģimenes un divģimeņu mājām. Tas nodrošina standarta un ārējas regulēšanas režīmu, turklāt Sync asistents nodrošina vienkāršu nomainītā sūkņa iestatījumu pārņemšanu. Kompaktā konstrukcija, iepriekšējā sūkņa raksturlīkņu pārņemšana, izmantojot jauno sinhronizācijas funkciju, nodrošina sevišķi vienkāršu montāžu un ekspluatācijas uzsākšanu. Vadība ar zaļās pogas tehnoloģiju ir ārkārtīgi ērta.

Konstrukcija

Slapjā rotora cirkulācijas sūknis ar skrūvsavienojumu, bloķējošās strāvas pārbaudes EC motors un integrēta elektroniskā jaudas regulēšana.

Ieliktnis

Visu veidu karstā ūdens apkures sistēmas, kondicionēšanas iekārtas un rūpnieciskās cirkulācijas iekārtas, primārie kontūri solārajās un ģeotermiskajās iekārtās.

Aprīkojums/darbība

Darbības režīmi

  • Konstanta spiedienu starpība (3 iepriekš noteiktas raksturlīknes)
  • Mainīga spiedienu starpība (3 iepriekš noteiktas raksturlīknes)
  • Konstants apgriezienu skaits (3 ātruma pakāpes)
  • Ārējā vadība ar iPWM signālu
    • iPWM GT (apkure / ģeotermija, izņemot Varios PICO-STG .../1-13)
    • iPWM ST (solāri)

Manuālās funkcijas

  • Ekspluatācijas veida iestatīšana atbilstoši pielietojumam
  • Sūkņa jaudas iestatījums (raksturlīkne)
  • Konstanta apgriezienu skaita iestatīšana
  • Sinhronizēšanas funkcijas un LED kodēšanas aktivizācija
  • Atgaisošanas funkcija
  • Manuāla restartēšana

Automātiskās funkcijas

  • Automātiska restartēšana

Signālu un rādījumu funkcijas

  • Paziņojums par izvēlēto regulēšanas principu
  • Izvēlētās raksturlīknes rādījums regulēšanas principa vai iPWM veida ietvaros
  • Ziņojums par aktivizētu sinhronizēšanas funkciju un LED kodēšanu
  • Paziņojums par manuālu iedarbināšanu vai atgaisošanas funkciju
  • Darbības un traucējumu rādījums

Aprīkojums

  • Sūkņa korpuss ar kataforēzes pārklājumu
  • Atslēgas vieta pie sūkņa korpusa
  • Elektrisks pieslēguma kabelis ar 3 polu sūkņa spraudni un Wilo-Connector
  • iPWM pieslēgums
  • Atgaisošanas funkcija
  • Manuāla restartēšana
  • Motors ar bloķējošās strāvas pārbaudi
  • Daļiņu filtrs

Piegādes komplektācija

  • Sūknis
  • Kabelis ar 3 polu sūkņa spraudni un Wilo-Connector pieslēgumu
  • Wilo-Connector
  • Blīvējumi
  • Uzstādīšanas un ekspluatācijas instrukcija

Modeļa koda atšifrējums

Piemērs:

Wilo-Varios PICO-STG 25/1-8-130

Varios PICO

Augstas efektivitātes sūknis (skrūvsavienojuma sūknis), elektroniski regulējams

-STG

Izmantojams apkures, saules enerģijas un ģeotermiskās enerģijas nozarē

25/

Pieslēguma nominālais diametrs

1-8

Nominālā sūknēšanas augstuma diapazons [m]

130

Konstrukcijas garums

Tehniskie parametri

  • Šķidruma temperatūra:
    • no -20 °C līdz +95 °C (apkure/ģeotermija)
    • no -10 °C līdz +110 °C (solāri)
  • Elektrotīkla pieslēgums 1~230 V, 50 Hz
  • Aizsardzības pakāpe IPX4D
  • Skrūvsavienojuma pieslēgums: Rp ½, Rp 1 un Rp 1¼
  • Maks. darba spiediens 10 bar

Materiāli

  • Sūkņa korpuss: Pelēkais ķets (EN-GJL-200)
  • Darba rats: Plastmasa (PP - 40% GF)
  • Sūkņa vārpsta: Nerūsējošs tērauds
  • Gultņi: Ogles, ar metālu impregnēta

Kopējais raksturojums

Wilo-Varios PICO-STG

Lejupielādes

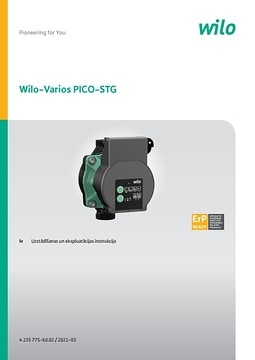

Wilo-Varios PICO-STG

Preces numurs 42338442
Izlaide 2019-12
Izpildījuma numurs 01
Sānu formāts 105.1 x 148.2 mm
Lappušu skaits 80

PDF (8 MB)

Lejupielādēt

Wilo-Varios PICO-STG

Preces numurs 4235775
Izlaide 2019-05
Izpildījuma numurs 01
Sānu formāts 105.1 x 148.2 mm
Lappušu skaits 33

PDF (5 MB)

Lejupielādēt
