DrainLift WS 40-50

Description de la série de fabrication

Vos avantages

  • Puits étanche à la pression pour installations sur sol et enterrées
  • Flexible grâce au libre choix des alimentations
  • Cuve de grand volume
  • Accouplement émergé en PUR résistant à la corrosion

Conception

Cuve en plastique en tant que station de pompage enterrée ou station de relevage au-dessus du sol

Utilisation

Pompage d'eaux chargées en matières fécales préalablement épurées qui ne peuvent pas être conduites aux égouts grâce à l'inclinaison naturelle et pour le drainage d'éléments situés sous le niveau de reflux.

Étendue de la fourniture

  • Cuves (pour station à double pompe ou station à pompe simple)
  • Tuyauterie en acier spécial intégrée
  • Vanne d'arrêt en laiton rouge
  • Accouplement en surface en plastique (PUR) résistant à la corrosion avec clapet anti-retour intégré
  • Couvercle avec joint (résistant au passage des personnes jusqu'à 200 kg)
  • Scie rotative à lames amovibles Ø 124 mm, joint d'alimentation DN 100 (pour tube Ø 110 mm)
  • 1 pièce flexible PVC Ø 50 mm avec colliers pour le raccordement d'une pompe à membrane manuelle
  • Matériel de fixation pour la fixation au sol
  • Notice de montage et de mise en service

Avis ! Pompe non fournie !

Dénomination

Exemple :

Wilo-DrainLift WS 40E/x

WS

Station intermédiaire de relevage en matière synthétique

40

Sortie de refoulement de l'installation

E

E = installation à pompe simple, D = station à double pompe

x

Type de pompe sélectionné

Matériaux

  • Fosse de pompe : PE
  • Tuyauterie : 1.4404
  • Accouplement en surface : PUR
  • Clapet anti-retour à bille : Fonte grise
  • Vanne d'arrêt : Laiton rouge

Description/Construction

Cuve en plastique prête au montage en tant que station à pompe simple et double. La cuve en plastique possède des nervures intégrées afin d'augmenter la résistance de forme et la sécurité anti-poussée ainsi que des alimentations librement définissables.

L'installation peut être aussi bien installée dans des bâtiments comme station de relevage qu'en dehors du bâtiment dans la terre comme cuve.

Caractéristiques techniques

  • Arrivée : DN 100/DN 150
  • Purge : DN 70
  • Pression max. dans la conduite de refoulement : 1,5 bar

Pompes exploitables

Drain TP 50/TP 65

  • Version avec roue monocanal et roue Vortex
  • Egalement avec homologation Ex selon ATEX
  • Variantes à courant monophasé et triphasé disponibles
  • Exécution avec interrupteur à flotteur monté disponible

Drain MTS 40

  • Pompe pour eaux chargées avec dilacérateur
  • Variantes à courant monophasé et triphasé disponibles
  • Egalement avec homologation Ex selon ATEX

Gamme

DrainLift WS 40-50

Produit

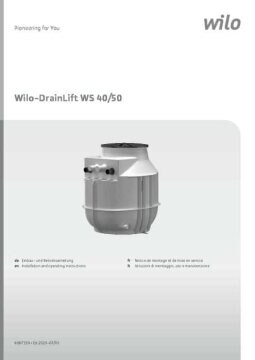

PDF: DrainLift WS 40-50
