Sinum Double Pump Unit D20 230V
Fiche technique
Caractéristiques techniques
-
Courant nominal IN14.4 A
-
Puissance nominale P2 P22.2 W
-
Classe de protectionIP54
-
InterfaceRS485 (TIA-485A), isolation optique
-
Raccordement de l'entréeG 1¼
-
Raccordement de sortieG 1¼
-
Raccordement à la cuveG1-PN10-DIN-ISO228-1
-
Pression max. de remplissage d'appoint6 bar
-
Pression min. de remplissage d'appoint4 bar
-
Puissance chaudière min.1600 kW
-
Puissance chaudière max.10000 kW
-
Limite maximale autorisée de glycol en %50 %
Données d'exploitation
-
Pression de service minimale2
-
Pression de service maximale PN5 bar
-
Température de stockage min.5 °C
-
Température de stockage max.50 °C
-
Température du fluide min.3 °C
-
Température du fluide max.70 °C
-
Température ambiante min.3 °C
-
Température ambiante max.40 °C
Informations sur les passations de commande
-
Poids m61.30 kg
-
FabricantWilo
-
N° d'art.2198869
-
InstallationHorizontal
Descriptif
L'automate de maintien de pression à pompe double a été conçu pour le maintien de pression, la purge et la réalimentation dans les installations de chauffage fermées (selon EN 12828) et dans les installations de réfrigération à eau de refroidissement destinées à absorber les variations induites par la température sur le volume d'eau du système.
L'automate de maintien de pression Sinum est configuré en fonction du volume total du système et de la charge du générateur de chaleur ou de refroidissement. L'hystérésis du réglage de la pression est de +/-0,1 bar. Pour les automates de maintien de pression à pompe double, deux modes de fonctionnement sont disponibles : Commutation automatique ou en fonction de la charge / fonctionnement combiné.
L'automate de maintien de pression à pompe double est monté sur un châssis et se compose du module de commande, de la pompe double, des électrovannes côté système et côté réalimentation. La conception de l'hydraulique permet d'installer un réservoir sous pression en option à l'endroit voulu autour des automates d'expansion.
Le dispositif conserve la différence de pression entre le bac d'expansion à membrane et l'installation en maintenant le réservoir à la pression atmosphérique. L'air dissous dans l'eau est libéré et éliminé par la purge automatique montée sur la partie supérieure de la cuve. Ce processus est renforcé par la bague Pall dans la chambre d'air. Ces bagues Pall possèdent de grandes surfaces adhésives pour éliminer du système les bulles de gaz volumineuses et les petites bulles de gaz jusqu'à 18 μm.
Lorsque l'eau s'écoule par le tube de retour du système, une surpression se produit et l'eau ne se retrouve pas saturée d'air. L'air libre est ensuite éliminé du système au moyen des bagues Pall et du dégazeur automatique. Le dégazage total peut être accéléré en utilisant la « fonction de dégazage rapide » (turbo).
L'automate de maintien de pression à pompe double est doté d'une fonction automatique de réalimentation permettant de raccorder l'installation directement au réseau d'eau du robinet. Deux modes de purge possibles : dégazage normal ou dégazage rapide.
Les automates de maintien de pression à pompe double doivent être installés dans le segment de retour avec une dérivation. La température du fluide au niveau des automates ne doit pas dépasser 70 °C. Prévoir un bac intermédiaire si la température dans le circuit de retour est supérieure ou égale à 70 °C.
L'automate de maintien de pression a été conçu pour être combiné à un vase d'expansion sous pression Sinum Wilo.
Pompe
Pompes Wilo intégrées (2 Star-ST, 2 MHI ou 2 MVI, selon la taille de l'automate d'expansion).
Unité de pilotage
L'unité de pilotage est entièrement câblée, de sorte que le système est prêt à être branché avec un câble de raccordement et une fiche à contact de protection.
• Unité de pilotage centrale électronique
• Boîtier de l'armoire de commande avec classe de protection IP54
• Menu de l'unité de pilotage disponible en 20 langues
• Report de défauts centralisé par contact sec
• Possibilité de programmer le régulateur en fonction des besoins actuels
• Connexion possible à la BMS (RS 485)
Satisfait les exigences des directives CE suivantes :
• Directive machines 2006/42/CE
Étendue de la fourniture :
• Automate de maintien de pression à pompe double (ensemble prémonté)
• Tableau de distribution
• Notice de montage et de mise en service de Sinum
• Notice de montage et de mise en service de la pompe Wilo intégrée
Caractéristiques techniques
-
InstallationHorizontal
-
Accouplableoui
-
Unité de pilotage numériqueoui
-
Membrane remplaçablenon
-
Pression de service minimale2
-
Pression de service maximale PN5 bar
-
Pression min. de remplissage d'appoint4 bar
-
Pression max. de remplissage d'appoint6 bar
-
Température du fluide min. T3 °C
-
Température du fluide max. T70 °C
-
Température ambiante min.3 °C
-
Température ambiante max.40 °C
-
Température de stockage min.5 °C
-
Température de stockage max.50 °C
-
Limite maximale autorisée de glycol en %50 %
-
Fréquence du réseau f50 Hz
-
Phase1
-
Tension nominale U230 V
-
Tolérance de tension±10 %
-
Courant nominal IN14.4 A
-
Classe de protectionIP54
-
Puissance chaudière max.10000 kW
-
Puissance chaudière min.1600 kW
-
Raccordement de l'entréeG 1¼
-
RaccordementG 1¼
-
N° d'art.2198869
-
Numéro EAN4048482837864
-
FabricantWilo
-
Poids m61.30 kg

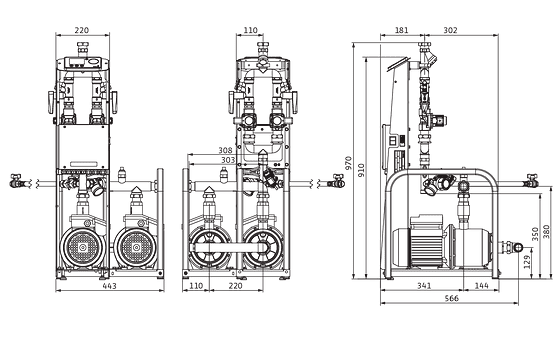

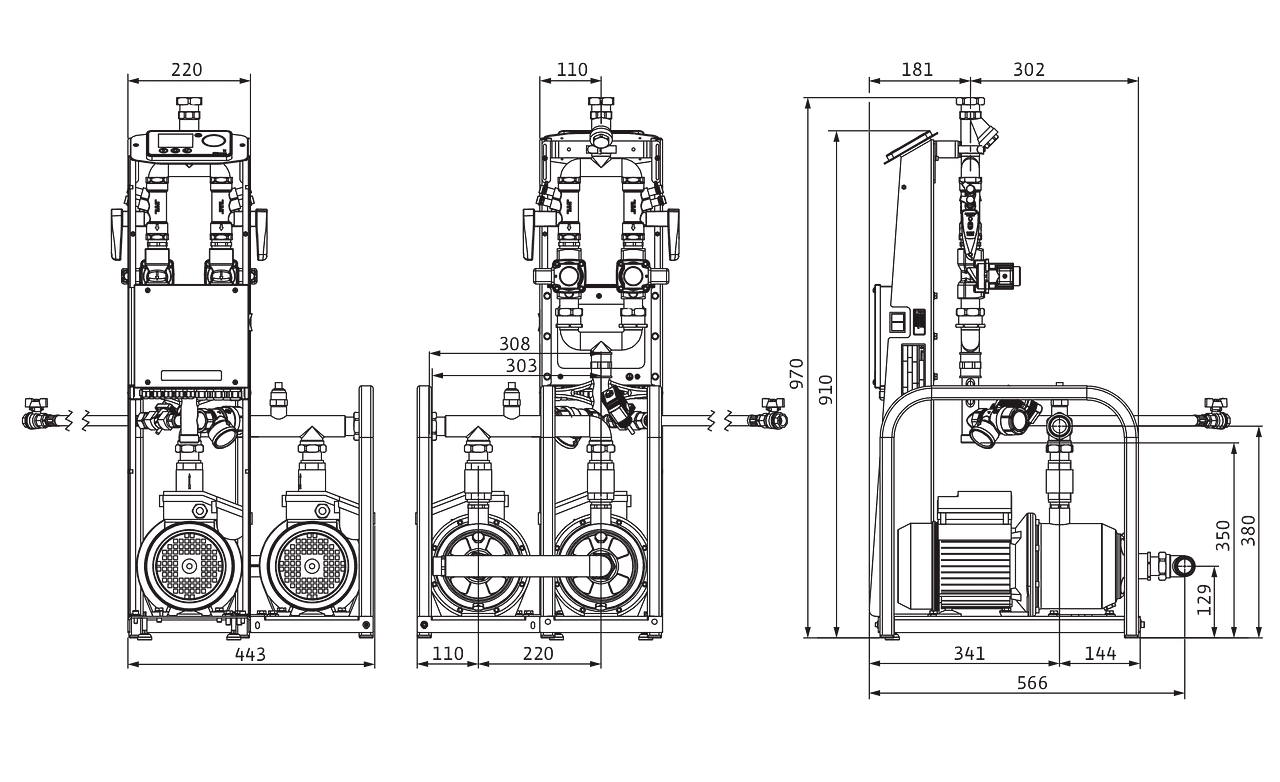

Dimensions et plans d'encombrement
Wilo-Sinum Pump D20


Informations de commande
Informations de commande
-
FabricantWilo
-
Désignation du produitSinum Double Pump Unit D20 230V
-
Numéro EAN4048482837864
-
Référence2198869
-
Poids brut approx. m72.1 kg
-
Poids net approx. m61 kg
-
Longueur totale L547.0 mm
-
Hauteur sans emballage H974 mm
-
Couleurblanc
-
Propriété de l'emballageEmballage de transport
-
Type d'emballageEuropalette
-
Quantité par layer1
-
Largeur sans emballage L446.0 mm
-
Quantité minimum de commande1
-
Nombre par palette1
