Rexa CUT GE03.25/P-T25-2-540X

Податочен лист

Работни податоци
  • Макс. напор
    25 m
  • Оптимален напор
    25 m
  • Притисочна наставка
    DN 32/40
  • Номинален дијаметар прирабник
    DN 32/40
  • Стандард за приклучок на излез
    -
  • Максимален работен притисок
    10 bar
  • Слободен топчест премин на хидраулика
    0 mm
  • Работен режим (потопен)
    S1
  • Работен режим (непотопен)
    S2-30 мин.
  • Максимална длабочина на потопување
    20.00 m
  • Макс. температура на медиум
    40 Celsius
  • Мин. температура на медиум
    3 Celsius
  • Бруто тежина прибл.
    50.0 kg
Единица
  • Максимален работен притисок
    10 bar
  • Максимална длабочина на потопување
    20.00 m
  • Мин. температура на медиум
    3 Celsius
  • Макс. температура на медиум
    40 Celsius
Податоци за мотор
  • Приклучување на мрежа
    3~400 V, 50 Hz
  • Толеранција на напон
    ±10 % %
  • 5.5 A
  • Струја на активирање
    31 A
  • Фактор на моќност
    0.84
  • Режим на вклучување
    Директно онлајн (DOL)
  • Макс. зачестеност на вклучување
    50 1/h
  • Работен режим (потопен)
    S1
  • Работен режим (непотопен)
    S2-30 мин.
  • Вид на заштита
    IP68
  • Влезна моќност P1(Q=макс.) на избраното работно коло * број на пумпа
    3200 W
  • Влезна струја P1 макс.
    3200 W
  • Механичка номинална моќност
    2.50 kW
  • Моќност на вратило P2(Q=макс.) на избраното работно коло * број на пумпа
    2500 W
Опрема/функција
  • Интегрирана заштита на мотор за температура
    Биметал
  • Надгледување на заптивањето на мотор
    yes
  • Надгледување на заптивањето на комора за протекување
    no
Кабел
  • Должина на кабел за поврзување
    10.0 m
  • Тип кабел
    H07RN-F
  • Попречен пресек на кабел
    7G1,5
Материјали
  • Куќиште на пумпа
    5.1301, EN-GJL-250
  • Вратило
    1.4401, X5CrNiMo17-12-2
  • Материјал на мотор
    5.1301, EN-GJL-250
  • Материјал на заптивање
    NBR
  • Работно коло
    5.1301, EN-GJL-250
Димензии на инсталација
  • Приклучок за цевка од притисочната страна
    DN 32/40
Информации за нарачувања
  • Нето тежина прибл.
    48.00 kg
  • Производ
    Wilo
  • Ознака на производ
    Rexa CUT GE03.25/P-T25-2-540X

Димензии и цртежи со димензии

Wilo-Rexa CUT GE03.25.. - stationary wet well installation

Wilo-Rexa CUT GE03.25.. - stationary wet well installation

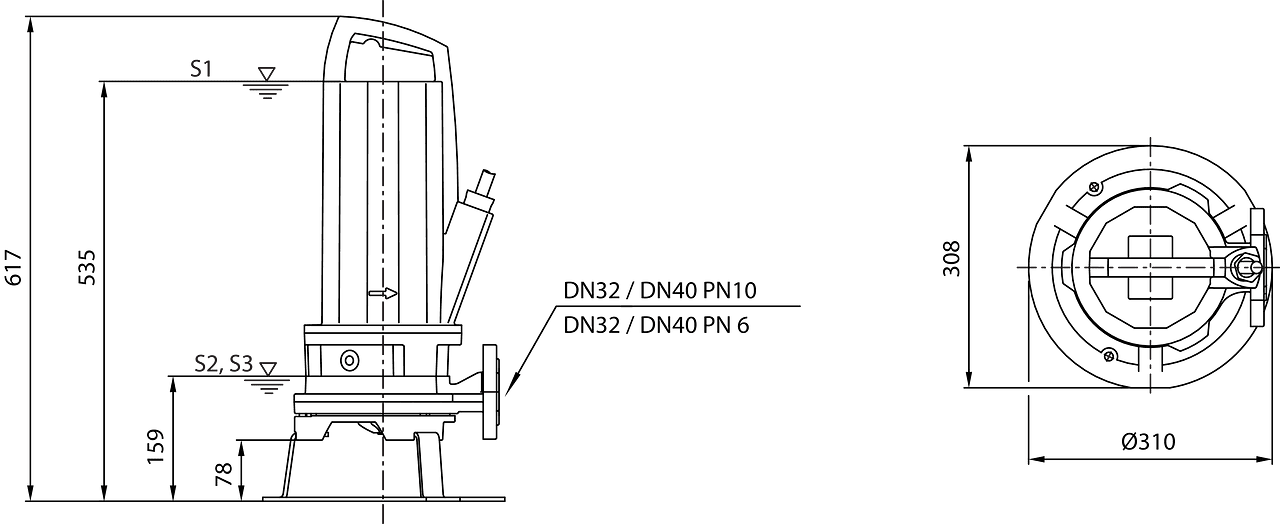

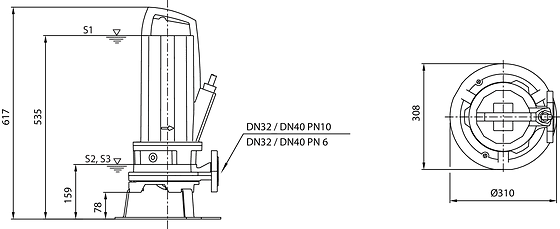

Wilo-Rexa CUT GE03.25.. - portable wet well installation

Wilo-Rexa CUT GE03.25.. - portable wet well installation
Wilo-Rexa CUT GE03.25.. - stationary wet well installation
Wilo-Rexa CUT GE03.25.. - portable wet well installation

Карактеристики

Wilo-Rexa CUT GI/GE — 50 Hz — No. of poles: 2

Wilo-Rexa CUT GI/GE — 50 Hz — No. of poles: 2

Pump curves in accordance with ISO 9906, class 3B. The specified degrees of efficiency correspond to the hydraulic efficiency.

Wilo-Rexa CUT GI/GE — 50 Hz — No. of poles: 2

Информации за порачка

Information for order placements
  • Производ
    Wilo
  • Ознака на производ
    Rexa CUT GE03.25/P-T25-2-540X
  • EAN број
    4048482385310
  • Опис
    6069866
  • Бруто тежина прибл.
    50.0 kg
  • Нето тежина прибл.
    48.00 kg
  • Целокупна должина
    265.0 mm
  • Висина без амбалажа
    540 mm
  • Боја
    Зелена
  • Карактеристики на пакување
    Транспортна амбалажа
  • Вид на пакување
    Картон
  • Број по слој
    1
  • Ширина без амбалажа
    215.0 mm
  • Минимална количина за нарачка
    1
  • Број по палета
    1

Опис

Целосно преплавлива потопна пумпа за отпадна вода со надворешен алат за сечење за вертикално водено поставување, за транспорт на нечиста вода и отпадна вода што содржи фекалии (во важечкото подрачје на DIN EN 12050-1) и со долги влакнести состојки. Агрегат целосно од сиво леано железо, заптивање од страна на пумпата и од страната на моторот со две лизгачки механички заптивки. Потисен приклучок со хоризонтална притисочна наставка и навојно / прирабничко поврзување. Мотор со пасивно ладење во трифазна изведба со термичко надгледување на моторот, заптивна комора и дозвола за експлозивни подрачја. Приклучен кабел со слободен крај.

Работни податоци
  • Макс. напор
    25 m
  • Медиум
    Water
Единица
  • Максимален работен притисок
    10 bar
  • Максимален работен притисок
    2 bar
  • Максимална длабочина на потопување
    20.00 m
  • Мин. температура на медиум
    3 Celsius
  • Макс. температура на медиум
    40 Celsius
Податоци за мотор
  • Приклучување на мрежа
    3~400 V, 50 Hz
  • Толеранција на напон
    ±10 % %
  • 5.5 A
  • Струја на активирање
    31 A
  • Фактор на моќност
    0.84
  • Режим на вклучување
    Директно онлајн (DOL)
  • Макс. зачестеност на вклучување
    50 1/h
  • Работен режим (потопен)
    S1
  • Работен режим (непотопен)
    S2-30 мин.
  • Вид на заштита
    IP68
  • Влезна моќност P1(Q=макс.) на избраното работно коло * број на пумпа
    3200 W
  • Влезна струја P1 макс.
    3200 W
  • Механичка номинална моќност
    2.50 kW
  • Моќност на вратило P2(Q=макс.) на избраното работно коло * број на пумпа
    2500 W
Опрема/функција
  • Надгледување на заптивањето на мотор
    yes
  • Надгледување на заптивањето на комора за протекување
    no
Кабел
  • Должина на кабел за поврзување
    10.0 m
  • Тип кабел
    H07RN-F
  • Попречен пресек на кабел
    7G1,5
Материјали
  • Куќиште на пумпа
    5.1301, EN-GJL-250
  • Вратило
    1.4401, X5CrNiMo17-12-2
  • Материјал на мотор
    5.1301, EN-GJL-250
  • Материјал на заптивање
    NBR
  • Работно коло
    5.1301, EN-GJL-250
Димензии на инсталација
  • Приклучок за цевка од притисочната страна
    DN 32/40
Информации за нарачувања
  • Нето тежина прибл.
    48.00 kg
  • Производ
    Wilo
  • Ознака на производ
    Rexa CUT GE03.25/P-T25-2-540X
  • Опис
    6069866
