Wilo-Stratos
Опис на серијата


Особености/предности на производот
- Енергетска штедливост преку повисока системска ефикасност со Q-Limit функција (ограничување на протокот)
- Подобрен индекс на енергетска ефикасност EEI ≤0,20 кај сите единечни пумпи
- Оптимизиран екран за подобро отчитување и ракување
- Инсталација што штеди на простор како резултат на компактна изведба и независен LC екран
- Модуларен концепт за поврзување на сите вообичаени собирачки системи (на пример, Modbus, BACnet, CAN, LON, PLR)
- Докажан квалитет и сигурност
Конструкција
Циркулациона пумпа со воден ротор и навоен или прирабничка врска, EC-мотор со автоматско прилагодување на моќноста.
Примена
Топловодно греење на сите системи, клима уреди и затворени кружни системи за ладење, индустриски циркулациони системи
Опрема/функција
Работни режими
- Далечинска регулација на брзината (n = константно)
- Δp-c за константен диференцијален притисок
- Δp-v за варијабилен диференцијален притисок
- Δp-T за диференцијален притисок воден преку температурата (се програмира преку IR-модул, IR-стик, IR-монитор, Modbus, BACnet, LON или CAN)
- Q-Limit за ограничување на максималниот проток (нагодување само преку IR-стик)
Рачни функции
- Поставување на работен режим
- Нагодување на баран диференцијален притисок
- Нагодување на автоматски редуцирано работење
- Нагодување на пумпа ON/OFF
- Нагодување на број на вртежи (рачно управување)
Автоматски функции
- Континуирано прилагодување на моќноста зависно од работниот режим
- Автоматско намалување на интензитетот
- Функција на деблокирање
- Меко стартување
- Целосна заштита на моторот со интегрирана електроника за активирање
Надворешни управувачки функции
- Управувачки влез „Приоритетно Искл“ (можно со IF-модули Stratos)
- Управувачки влез „Приоритетно Мин“ (можно со IF-модули Stratos)
- Управувачки влез „Analog In 0 - 10 V“ (далечинско поместување на бројот на вртежи) (можно со IF-модули Stratos)
- Управувачки влез „Analog In 0 - 10 V“ (далечинско поместување на зададената вредност) (можно со IF-модули Stratos)
Функции на сигнализација и прикажување
- Сигнализација на збирна грешка (безнапонски отворачки контакт)
- Единечна сигнализација за работа (безнапонски нормално отворен контакт) (можно со IF-модули Stratos)
- Светлосна сигнализација за грешка
- LC-дисплеј за прикажување податоци за пумпа и шифри на грешки
Размена на податоци
- Инфрацрвен интерфејс за безжична размена на податоци со IR-стик/IR-монитор
- Сериски дигитален интерфејс Modbus RTU за приклучување на зградна автоматика преку собирничкиот систем RS485 (можно со IF-модули Stratos).
- Сериски дигитален интерфејс BACnet MS/TP Slave за приклучување на зградна автоматика преку собирничкиот систем RS485 (можно со IF-модули Stratos).
- Сериски дигитален интерфејс CAN за приклучување на зградна автоматика преку собирничкиот систем CAN (можно со IF-модули Stratos).
- Сериски дигитален интерфејс LON за приклучување на LONWorks- мрежа (можно со IF-модули Stratos)
- Сериски дигитален интерфејс PLR за приклучок на GA преку Wilo-интерфејс-конвертор или модули за поврзување од специфични фирми (можно со IF-модули Stratos)
Управување со двојна пумпа (двојна пумпа или 2 единечни пумпи)
- Главен/резервен погон (автоматско префрлување при грешка/временски зависна замена на пумпа): можни се различни комбинации со IF-модули Stratos (опрема)
- Паралелна работа (со оптимизација на ефикасноста и исклучување): можни се различни комбинации со IF-модули Stratos (опрема)
Опрема
- Место за ствавање клуч на телото на пумпата (кај пумпи со навојни цевки со P2< 100 W)
- Прирабнички пумпи: Изведби на прирабница
- Стандардна изведба за пумпите DN 32 до DN 65: Комбинирана прирабница PN 6/10 (прирабница PN 16 според EN 1092-2) за контраприрабници PN 6 и PN 16
- Стандардна изведба за пумпите DN 80 / DN 100: Прирабница PN 6 (дизајнирана за PN 16 според EN 1092-2) за контраприрабница PN 6
- Специјална изведба за пумпите DN 32 до DN 100: Прирабница PN 16 (во согласност со EN 1092-2) за контраприрабница PN 16
- Приклучно место за изборно додавање на Wilo-IF-модули
- Топлинска изолација во примена за греење, како стандардна опрема
Опсег на испорака
- Пумпа
- Вклучена топлинска изолација
- Со навојна врска се вклучени заптивки
- Вкл. подлошки за прирабнички завртки (кај приклучни номинални ширини DN 32 - DN 65)
- Вклучено упатство за монтажа и користење
Означување на типот
Пример: | Wilo-Stratos 30/1-12 |
Stratos | Високопродуктивна пумпа (навојна или прирабничка пумпа), електронски регулирана |
30/ | Приклучна номинална ширина |
1-12 | Номинално подрачје на напор [m] |
Технички податоци
- Дозволено температурно подрачје -10 °C до +110 °C
- Приклучување на мрежа 1~230 V, 50/60 Hz
- Вид заштита IP X4D
- Прицврстување со навртување или со прирабница (зависно од типот) Rp 1¼ до DN 125
- Макс. работен притисок стандардна изведба: 6/10 бара или 6 бара (специјална изведба: 10 бара или 16 бара)
Материјали
- Куќиште на пумпа: сиво леано железо со KTL облога
- Термоизолација: полипропилен
- Вратило: нерѓосувачки челик
- Лежиште: јаглен, импрегниран со метал
- Работно коло: пластика
Опис/конструкција
- Циркулациона пумпа со воден ротор со ЕС-мотор и интегрирано автоматско прилагодување на моќноста
- Технолигија-црвено-копче и графички дисплеј
- Заштита на мотор со електроника за исклучување
- Конектор за функциско проширување со опционален IF-модул за зградната автоматика (ВA)
- Работно коло со тридимензионално закривени лопатки и пластична разделна цевка од комбинација на карбонски влакна

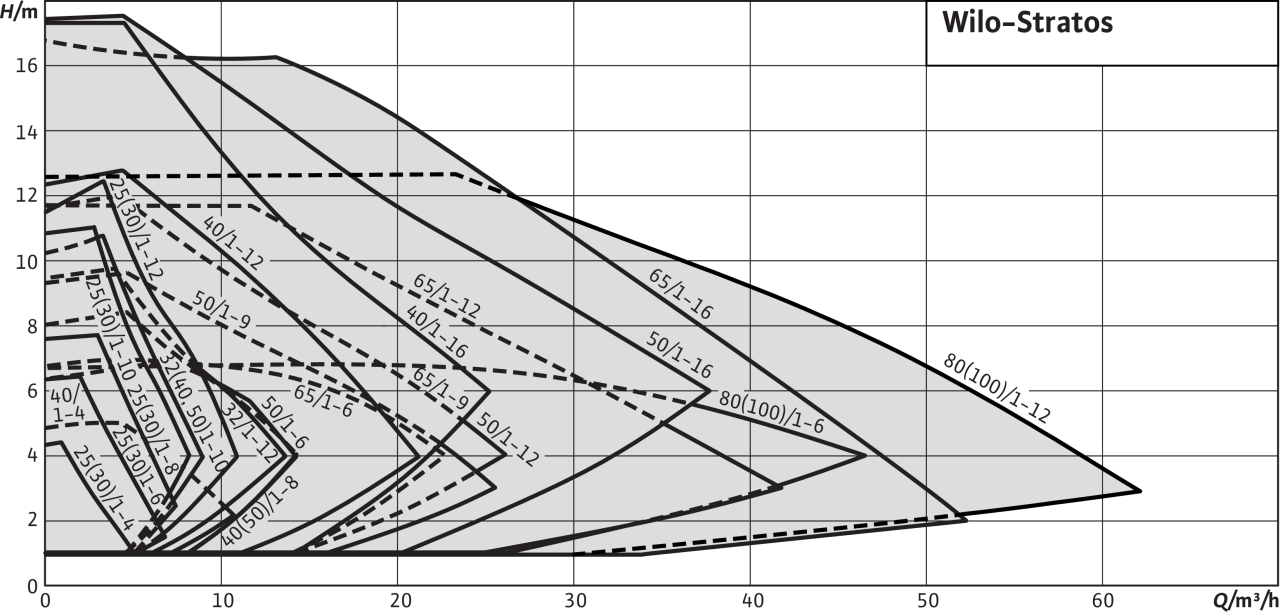

Вкупен дијаграм
Stratos

Stratos
