CronoLine-IL 100/160-2,2/4

Specificatieblad

Hydraulische gegevens
  • Minimale efficiëntie-index (MEI)
    0.4
  • Max. werkdruk p
    16 bar
  • Maximale werkdruk PN
    16 bar
  • Min. Mediumtemperatuur Tmin
    -20 °C
  • Max. mediumtemperatuur Tmax
    140 °C
  • Max. omgevingstemperatuur Tmax
    40 °C
  • Note on dimensioning
    16 bar tot 120 °C, 13 bar tot 140 °C
Motorgegevens
  • Netaansluiting
    3~400 V, 50 Hz
  • Spanningstolerantie
    ±10 %
  • Motor-energie-efficiëntieklasse
    IE3
  • Nominaal motorvermogen P2
    2,20 kW
  • Nominale stroom IN
    4,90 A
  • Nominaal toerental n
    1450 tpm
  • Vermogensfactor cos φ
    0.78
  • Motorrendement ηm 50 % ηM 50%
    82 Percentage
  • Motorrendement ηm 75 % ηM 75%
    84,4 Percentage
  • Motorrendement ηm 100 % ηM 100%
    85 Percentage
  • Motorwikkeling t/m 3 kW
    -
  • Motorwikkeling vanaf 4 kW
    -
  • Isolatieklasse
    F
  • Beschermingsklasse motor
    IP55
  • Motorbeveiliging
    geen
Materialen
  • Pomphuis
    5.1301, KTL-gecoat
  • Waaier
    Cast iron
  • As
    Roestvaststaal (RVS)
  • Mechanische afdichting
    AQ1EGG
  • Lantaarnstuk
    5.1301, KTL-gecoat
Inbouwmaten
  • Leidingaansluiting aan de zuigzijde
    DN 100
  • Leidingaansluiting aan de perszijde
    DN 100
  • Bouwlengte l0
    500 mm
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    CronoLine-IL 100/160-2,2/4
  • EAN-nummer
    4048482216324
  • Artikelnummer
    2120780
  • Gewicht netto ca. m
    93 kg
  • Gewicht bruto ca. m
    100,5 kg
  • Lengtemaat met verpakking
    790 mm
  • Hoogtemaat met verpakking
    620 mm
  • Breedtemaat met verpakking
    400 mm
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Eenmalige pallet
  • Minimale bestelhoeveelheid
    1

Aanbestedingstekst

Eéntraps droogloper-centrifugaalpomp van het Inline-type voor leidinginbouw of fundamentopstelling. Trillings- en geluidsarme blokbouwwijze met lantaarnstuk en strak verbonden standaard flensmotor (normmotor). Met draairichtingsonafhankelijke mechanische balgafdichting met gedwongen circulatie en cavitatieverminderende waaier. Flens met drukmeetaansluitingen R 1/8.

Pomphuis en lantaarnstuk hebben een cataforese coating.

Bedrijfsgegevens
  • Vloeistof
    Water
  • mediumtemperatuur T
    -20 °C
  • omgevingstemperatuur T
    -15 °C
  • Maximale werkdruk PN
    16 bar
  • Note on dimensioning
    16 bar tot 120 °C, 13 bar tot 140 °C
  • Minimale efficiëntie-index (MEI)
    0.4
Motorgegevens
  • Motor-energie-efficiëntieklasse
    IE3
  • Netaansluiting
    3~400 V, 50 Hz
  • Spanningstolerantie
    ±10 %
  • Nominaal vermogen P2
    2200,0 W
  • Nominaal toerental n
    1450 tpm
  • Nominale stroom IN
    4,90 A
  • Vermogensfactor cos φ
    0.78
  • Motorrendement ηm 50 % ηM 50%
    82 Percentage
  • Motorrendement ηm 75 % ηM 75%
    84,4 Percentage
  • Motorrendement ηm 100 % ηM 100%
    85 Percentage
  • Isolatieklasse
    F
  • Beschermingsklasse
    IP55
Materialen
  • Pomphuis
    5.1301, KTL-gecoat
  • Waaier
    Cast iron
  • As
    Roestvaststaal (RVS)
  • Asafdichting
    AQ1EGG
  • Lantaarnstuk
    5.1301, KTL-gecoat
Inbouwmaten
  • Leidingaansluiting aan de zuigzijde
    DN 100
  • Leidingaansluiting aan de perszijde
    DN 100
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    CronoLine-IL 100/160-2,2/4
  • Gewicht netto ca. m
    93 kg
  • Artikelnummer
    2120780

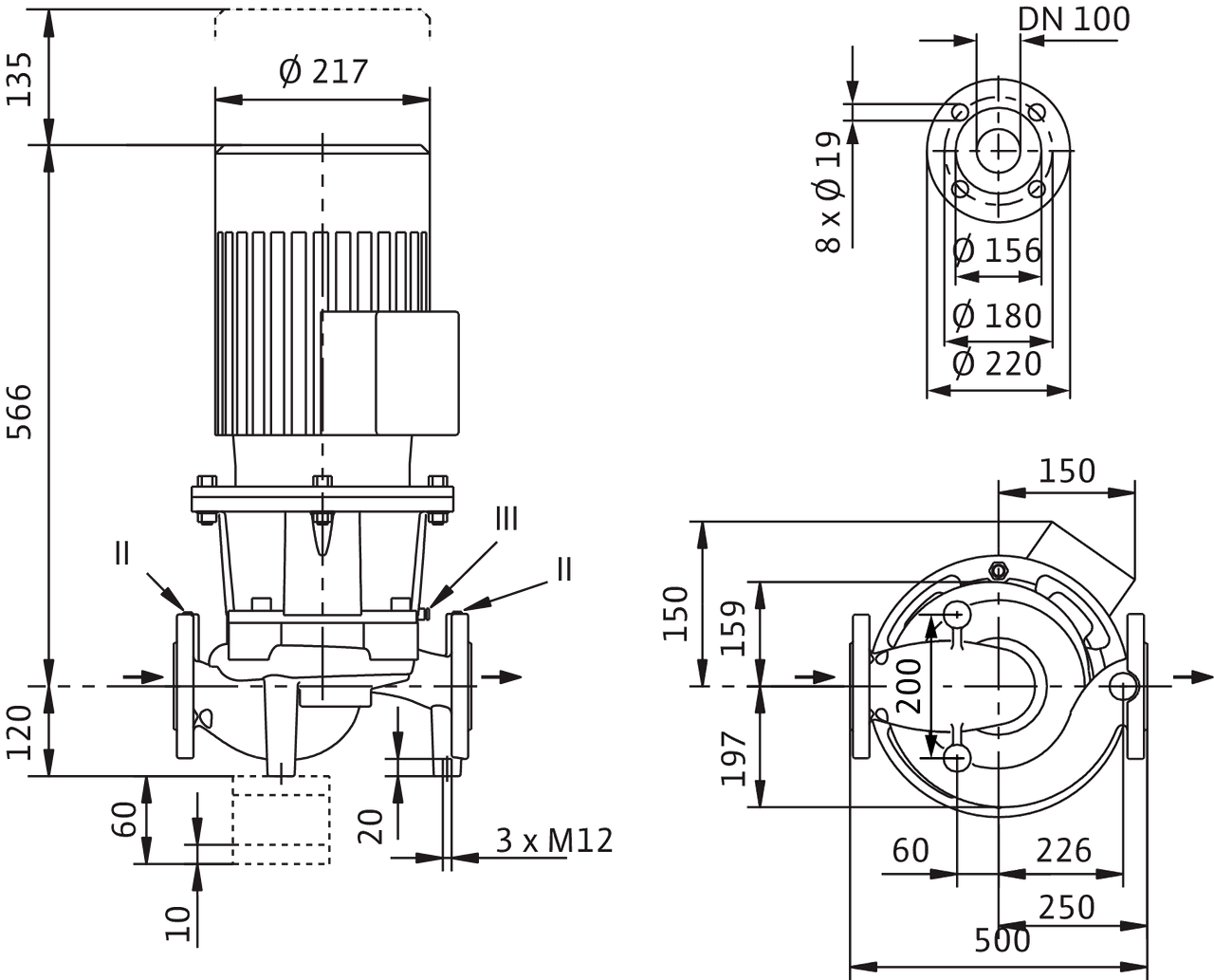

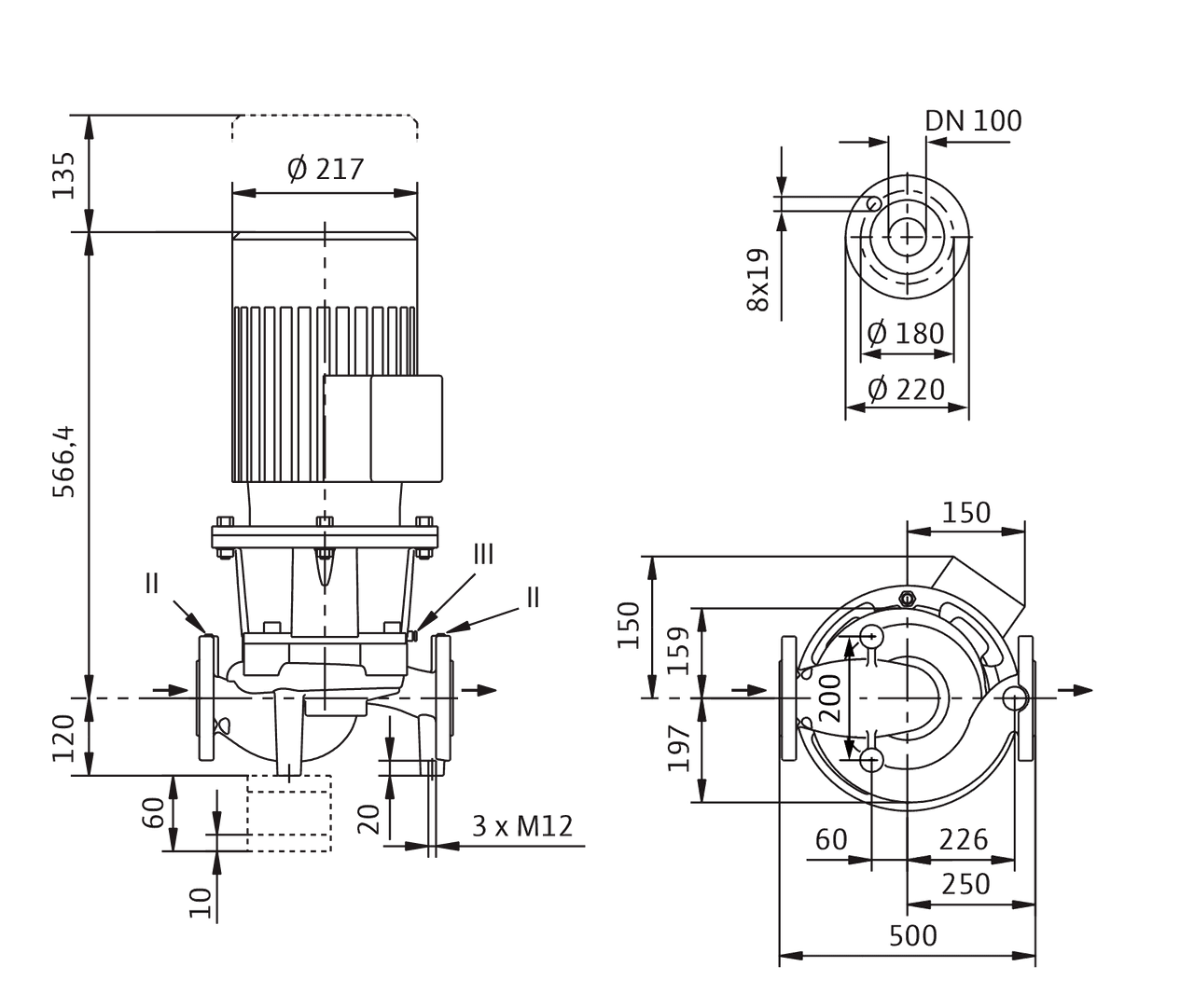

Maten en maatschetsen

CronoLine-IL 100/160-2,2/4

CronoLine-IL 100/160-2,2/4

II Drukmeetaansluiting R1/8; III Ontluchting R1/8

CronoLine-IL 100/160-2,2/4

CronoLine-IL 100/160-2,2/4
CronoLine-IL 100/160-2,2/4
CronoLine-IL 100/160-2,2/4

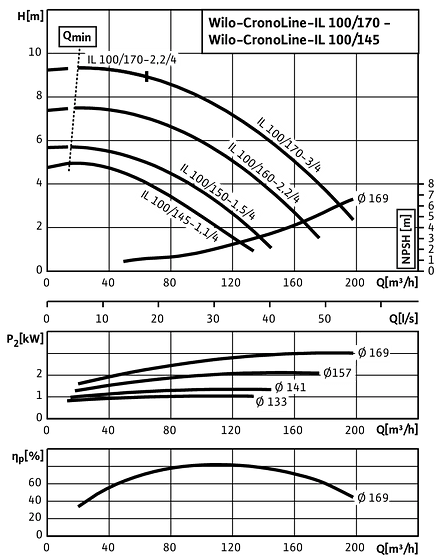

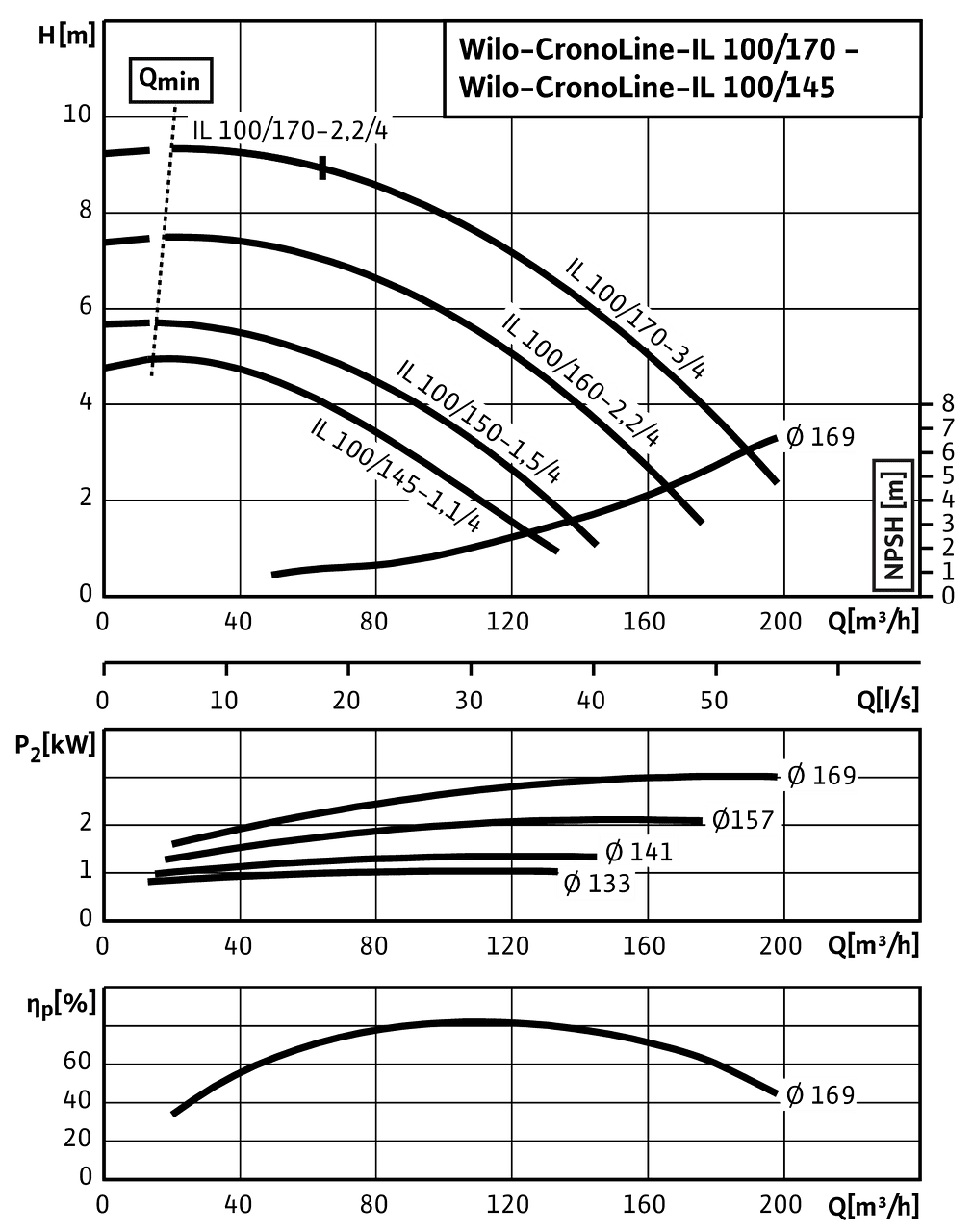

Karakteristieken

CronoLine-IL 100/145-1,1/4 - 100/170-3/4, 4-pole, 50 Hz

CronoLine-IL 100/145-1,1/4 - 100/170-3/4, 4-pole, 50 Hz
CronoLine-IL 100/145-1,1/4 - 100/170-3/4, 4-pole, 50 Hz

Elektrisch aansluitschema

IPL

IPL

∆: Aansluitschema driehoekschakeling

Y: Aansluitschema sterschakeling

Motorbeveiligingsschakelaar niet inbegrepen, wel vereist. Draairichting controleren! Voor het veranderen van de draairichting twee willekeurige fasen verwisselen.

P2 ≤ 3 kW3~400 V Y
 3~230 V ∆
P2 ≥ 4 kW3~690 V Y
 3~400 V ∆

Na verwijdering van de bruggen is Y-∆-start mogelijk.

IPL

Bestelinformatie

Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    CronoLine-IL 100/160-2,2/4
  • EAN-nummer
    4048482216324
  • Artikelnummer
    2120780
  • Gewicht bruto ca. m
    100,5 kg
  • Gewicht netto ca. m
    93 kg
  • Totale lengte L
    687,0 mm
  • Hoogte zonder verpakking H
    500 mm
  • Kleur
    Groen
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Eenmalige pallet
  • Aantal per layer
    1
  • Breedte zonder verpakking L
    356,0 mm
  • Minimale bestelhoeveelheid
    1
  • Aantal per pallet
    1
  • Beschikbaarheid op de markt
    2015-09-01
  • Date of introduction
    2015-09-01
