CronoTwin-DL 50/160-5,5/2

meer

Specificatieblad

Hydraulische gegevens
  • Minimale efficiëntie-index (MEI)
    0.4
  • Max. werkdruk p
    16 bar
  • Maximale werkdruk PN
    16 bar
  • Min. Mediumtemperatuur Tmin
    -20 °C
  • Max. mediumtemperatuur Tmax
    140 °C
  • Max. omgevingstemperatuur Tmax
    40 °C
  • Note on dimensioning
    16 bar tot 120 °C, 13 bar tot 140 °C
Motorgegevens
  • Netaansluiting
    3~400 V, 50 Hz
  • Spanningstolerantie
    ±10 %
  • Motor-energie-efficiëntieklasse
    IE3
  • Nominaal motorvermogen P2
    5,50 kW
  • Nominale stroom IN
    9,90 A
  • Nominaal toerental n
    2900 tpm
  • Vermogensfactor cos φ
    0.90
  • Motorrendement ηm 50 % ηM 50%
    86,7 Percentage
  • Motorrendement ηm 75 % ηM 75%
    88,9 Percentage
  • Motorrendement ηm 100 % ηM 100%
    89,2 Percentage
  • Motorwikkeling t/m 3 kW
    -
  • Motorwikkeling vanaf 4 kW
    -
  • Isolatieklasse
    F
  • Beschermingsklasse motor
    IP55
Materialen
  • Pomphuis
    Cast iron
  • Waaier
    Cast iron
  • As
    Roestvaststaal (RVS)
  • Mechanische afdichting
    AQ1EGG
  • Lantaarnstuk
    Cast iron
Inbouwmaten
  • Leidingaansluiting aan de zuigzijde
    DN 50
  • Leidingaansluiting aan de perszijde
    DN 50
  • Bouwlengte l0
    340 mm
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    CronoTwin-DL 50/160-5,5/2
  • EAN-nummer
    4048482220697
  • Artikelnummer
    2121027
  • Gewicht netto ca. m
    175 kg
  • Gewicht bruto ca. m
    202,2 kg
  • Lengtemaat met verpakking
    1200 mm
  • Hoogtemaat met verpakking
    487 mm
  • Breedtemaat met verpakking
    800 mm
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Eenmalige pallet
  • Minimale bestelhoeveelheid
    1

Aanbestedingstekst

Inline-dubbelpomp met twee ééntraps droogloper-centrifugaalpompen in een gemeenschappelijk huis met omschakelklep, voor leidinginbouw of fundamentopstelling.Blindflens op het huis en consoles tegen meerprijs. Trillings- en geluidsarme blokbouwwijze met lantaarnstuk en strak verbonden standaard flensmotor (normmotor). Met draairichtingsonafhankelijke mechanische balgafdichting met gedwongen circulatie en cavitatieverminderende waaier. Flens met drukmeetaansluitingen R 1/8. Pomphuis en lantaarnstuk hebben een cataforese coating.

Bedrijfsgegevens
  • Vloeistof
    Water
  • mediumtemperatuur T
    -20 °C
  • omgevingstemperatuur T
    -15 °C
  • Maximale werkdruk PN
    16 bar
  • Note on dimensioning
    16 bar tot 120 °C, 13 bar tot 140 °C
  • Minimale efficiëntie-index (MEI)
    0.4
Motorgegevens
  • Motor-energie-efficiëntieklasse
    IE3
  • Netaansluiting
    3~400 V, 50 Hz
  • Spanningstolerantie
    ±10 %
  • Nominaal vermogen P2
    5500,0 W
  • Nominaal toerental n
    2900 tpm
  • Nominale stroom IN
    9,90 A
  • Vermogensfactor cos φ
    0.90
  • Motorrendement ηm 50 % ηM 50%
    86,7 Percentage
  • Motorrendement ηm 75 % ηM 75%
    88,9 Percentage
  • Motorrendement ηm 100 % ηM 100%
    89,2 Percentage
  • Isolatieklasse
    F
  • Beschermingsklasse
    IP55
Materialen
  • Pomphuis
    Cast iron
  • Waaier
    Cast iron
  • As
    Roestvaststaal (RVS)
  • Asafdichting
    AQ1EGG
  • Lantaarnstuk
    Cast iron
Inbouwmaten
  • Leidingaansluiting aan de zuigzijde
    DN 50
  • Leidingaansluiting aan de perszijde
    DN 50
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    CronoTwin-DL 50/160-5,5/2
  • Gewicht netto ca. m
    175 kg
  • Artikelnummer
    2121027

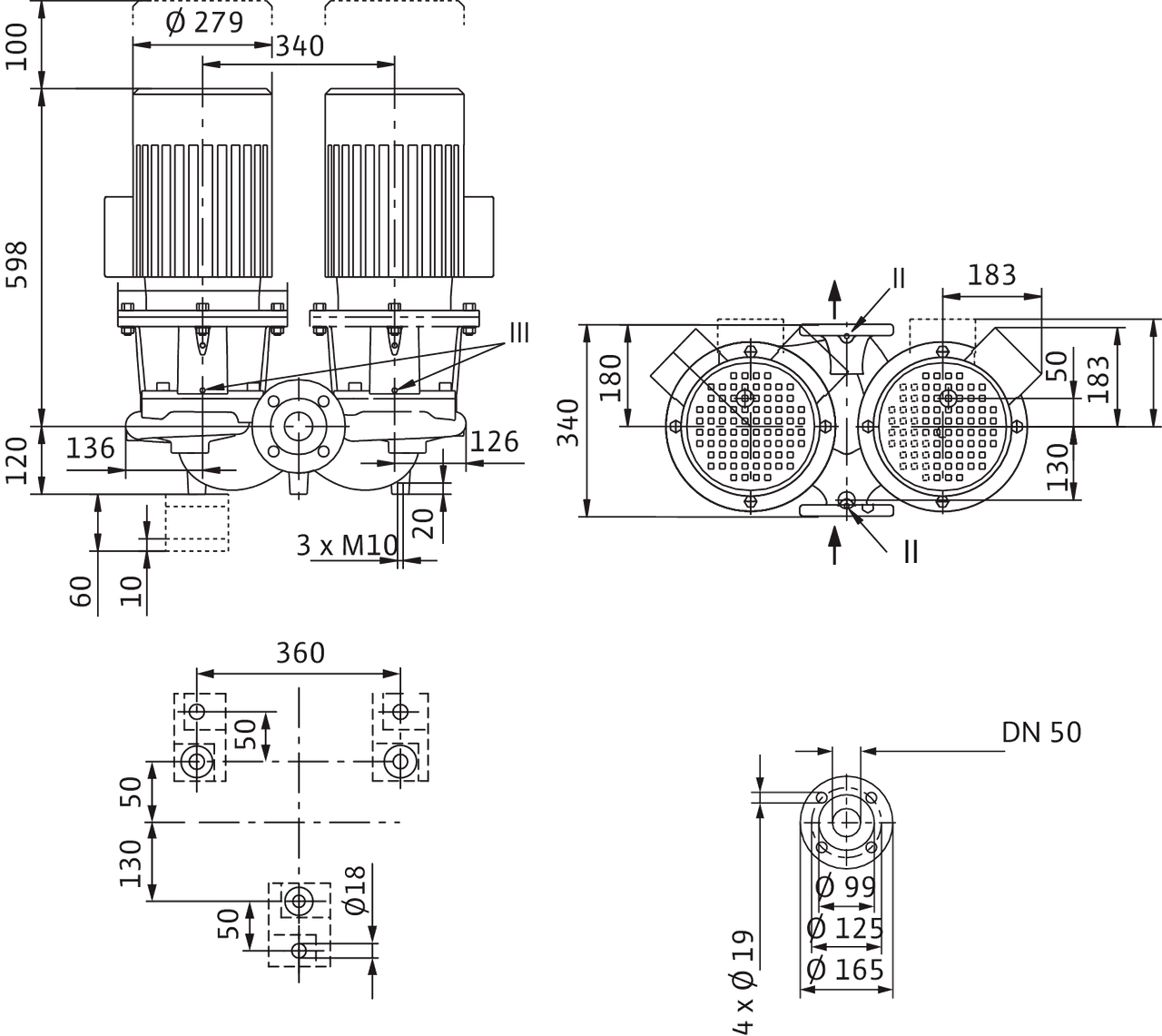

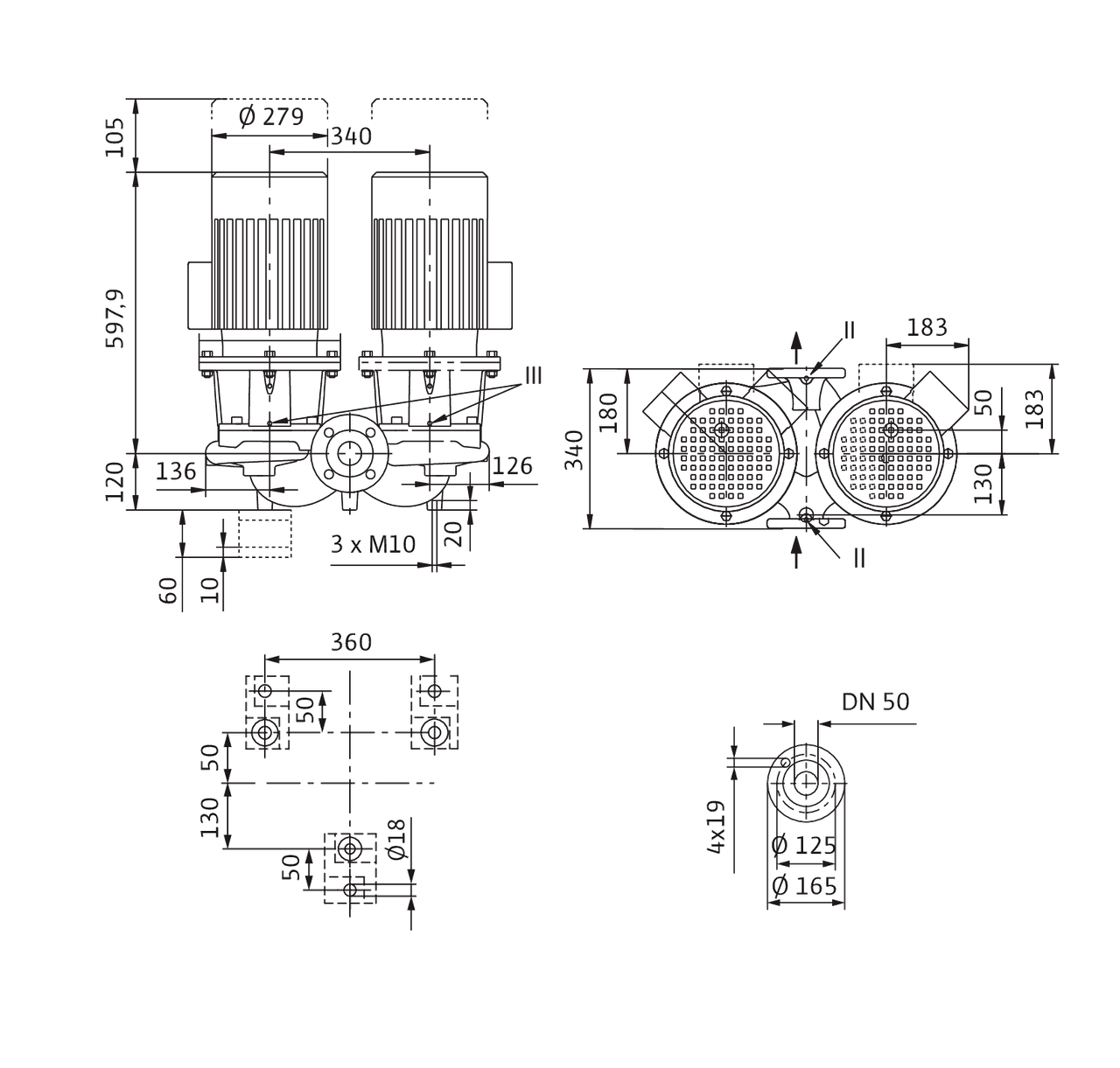

Maten en maatschetsen

CronoTwin-DL 50/160-5,5/2

CronoTwin-DL 50/160-5,5/2

II Drukmeetaansluiting R1/8; III Ontluchting R1/8

CronoTwin-DL 50/160-5,5/2

CronoTwin-DL 50/160-5,5/2
CronoTwin-DL 50/160-5,5/2
CronoTwin-DL 50/160-5,5/2

Karakteristieken

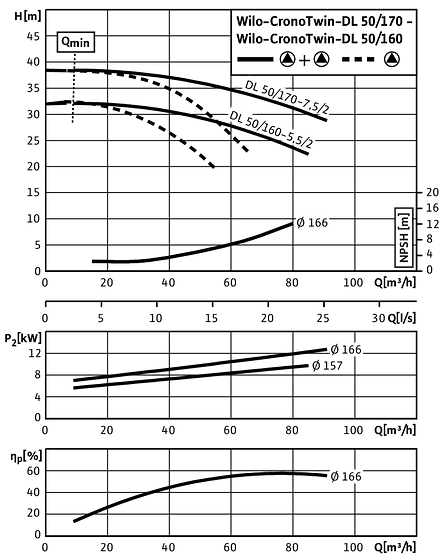

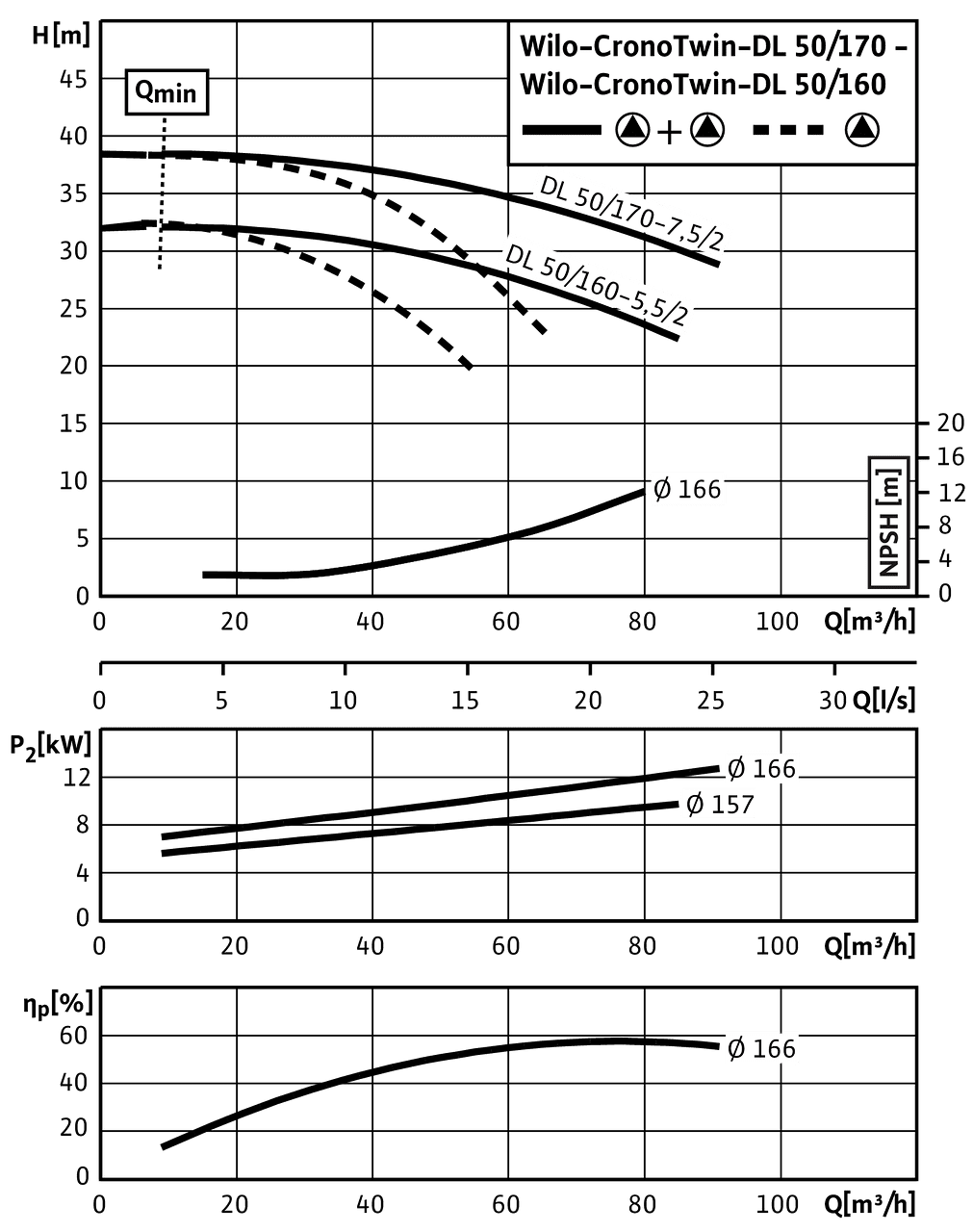

CronoTwin-DL 50/160-5,5/2 - 50/170-7,5/2, 2-pole - parallel operation

CronoTwin-DL 50/160-5,5/2 - 50/170-7,5/2, 2-pole - parallel operation

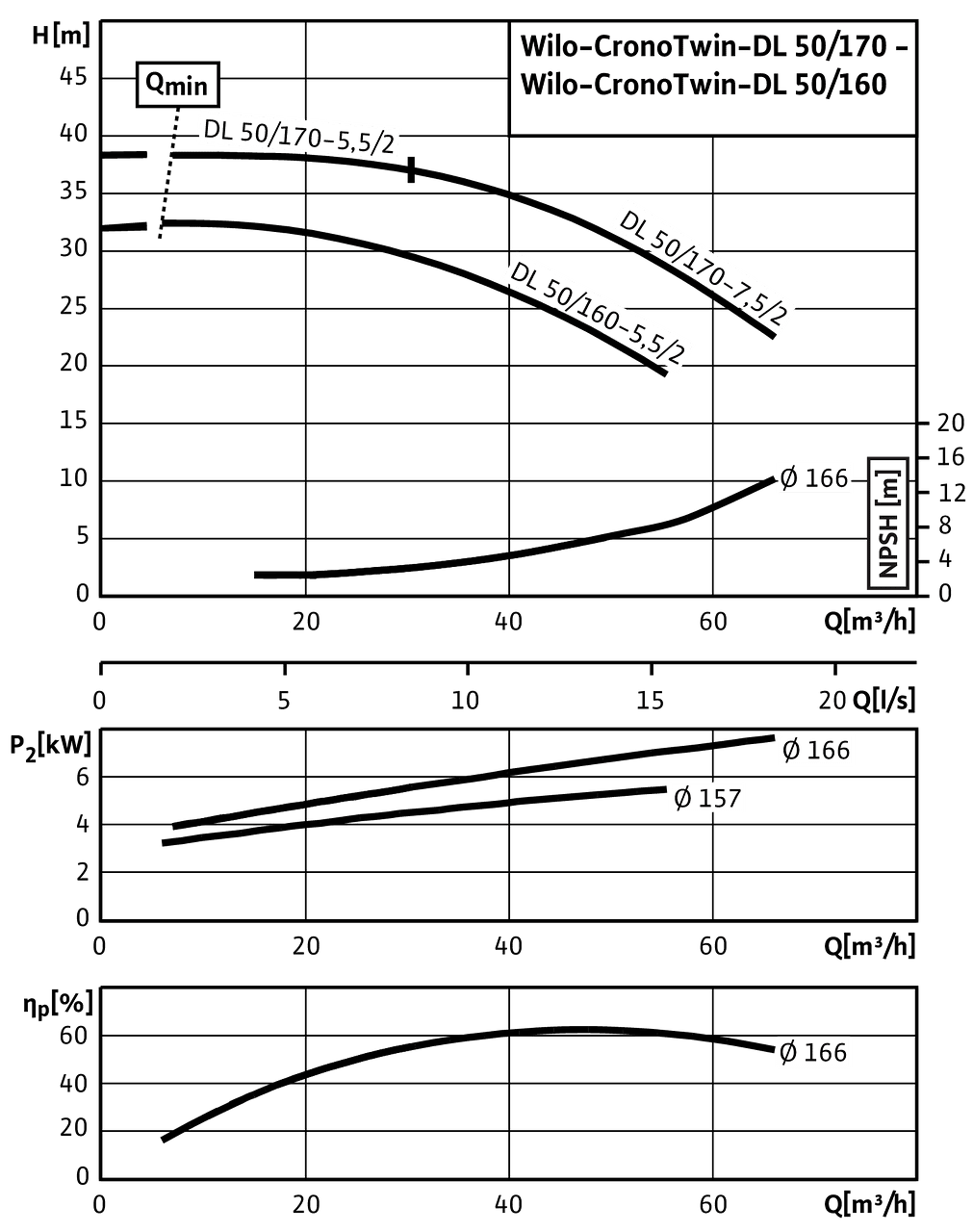

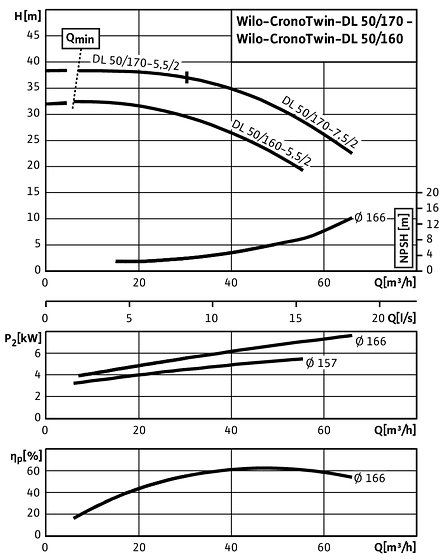

CronoTwin-DL 50/160-5,5/2 - 50/170-7,5/2, 2-pole - individual operation

CronoTwin-DL 50/160-5,5/2 - 50/170-7,5/2, 2-pole - individual operation
CronoTwin-DL 50/160-5,5/2 - 50/170-7,5/2, 2-pole - parallel operation
CronoTwin-DL 50/160-5,5/2 - 50/170-7,5/2, 2-pole - individual operation

Elektrisch aansluitschema

IPL

IPL

∆: Aansluitschema driehoekschakeling

Y: Aansluitschema sterschakeling

Motorbeveiligingsschakelaar niet inbegrepen, wel vereist. Draairichting controleren! Voor het veranderen van de draairichting twee willekeurige fasen verwisselen.

P2 ≤ 3 kW3~400 V Y
 3~230 V ∆
P2 ≥ 4 kW3~690 V Y
 3~400 V ∆

Na verwijdering van de bruggen is Y-∆-start mogelijk.

IPL

Bestelinformatie

Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    CronoTwin-DL 50/160-5,5/2
  • EAN-nummer
    4048482220697
  • Artikelnummer
    2121027
  • Gewicht bruto ca. m
    202,2 kg
  • Gewicht netto ca. m
    175 kg
  • Totale lengte L
    718,0 mm
  • Hoogte zonder verpakking H
    346 mm
  • Kleur
    Groen
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Eenmalige pallet
  • Aantal per layer
    1
  • Breedte zonder verpakking L
    706,0 mm
  • Minimale bestelhoeveelheid
    1
  • Aantal per pallet
    1
  • Beschikbaarheid op de markt
    2015-09-01
  • Date of introduction
    2015-09-01
