Stratos GIGA B 32/1-45/3,8
Specificatieblad
Hydraulische gegevens
-
Minimale efficiëntie-index (MEI)0.7
-
Maximale werkdruk PN16 bar
-
Note on dimensioning16 bar tot 120 °C, 13 bar tot 140 °C
-
Min. Mediumtemperatuur Tmin-20 °C
-
Max. mediumtemperatuur Tmax140 °C
-
Omgevingstemperatuur min. Tmin0 °C
-
Max. omgevingstemperatuur Tmax40 °C
Motorgegevens
-
Netaansluiting3~380 V, 50/60 Hz
-
Motor-energie-efficiëntieklasseIE5
-
Nominaal motorvermogen P23,80 kW
-
Nominale stroom IN7,10 A
-
Nominaal toerental n4600 tpm
-
Toerental max. nmax4600 tpm
-
Opgenomen vermogen P1 max4130,0 W
-
StoringsuitzendingEN 61800-3
-
StoorvastheidEN 61800-3
-
IsolatieklasseF
-
Beschermingsklasse motorIP55
-
Motorbeveiliging
Materialen
-
Pomphuis5.1301, KTL-gecoat
-
WaaierPPS-GF40
-
AsRoestvaststaal (RVS)
-
AsafdichtingAQ1EGG
-
Lantaarnstuk5.1301, KTL-gecoat
Toegestane vloeistoffen (andere vloeistoffen op aanvraag)
-
Verwarmingswater (volgens VDI 2035)ja
-
Thermische olieSpeciale uitvoering tegen meerprijs
-
Koel- en koudwaterja
-
Water-glycol-mengsels (bij 20 – 40 vol.-% glycol en mediumtemperatuur ≤ 40 °C)ja
Inbouwmaten
-
Leidingaansluiting aan de zuigzijdeDN 50
-
Leidingaansluiting aan de perszijdeDN 32
Informatie over bestellingen
-
FabricaatWilo
-
ProductaanduidingStratos GIGA B 32/1-45/3,8
-
EAN-nummer4048482778259
-
Artikelnummer2189099
-
Gewicht netto ca. m40 kg
-
Gewicht bruto ca. m47,0 kg
-
Lengtemaat met verpakking795 mm
-
Hoogtemaat met verpakking615 mm
-
Breedtemaat met verpakking515 mm
-
VerpakkingseigenschapTransportverpakking
-
VerpakkingswijzeDoos
-
Minimale bestelhoeveelheid1
Aanbestedingstekst
Hoogefficiënte inline-dubbelpomp met EC-motor in energie-efficiëntieklasse IE5 conform IEC 60034-30-2en elektronische vermogensaanpassing in droogloperuitvoering. De pomp is uitgevoerd als ééntraps laagdruk-kringlooppomp met flensaansluiting en mechanische afdichting. De Stratos GIGA B is ontworpen om bij voorkeur te worden gebruikt voor het transport van verwarmingswater (conform VDI 2035), koud water en water-glycolmengsels zonder abrasieve stoffen in verwarmings-, klimaat- en koelwaterinstallaties.
Constructie:
- Eéntraps lagedrukcentrifugaalpomp met ongedeelde as in blokbouwwijze inclusief voet aan pomphuis
- Flens- en behuizingsafmetingen conform EN 733
- Flenzen PN 16 - geboord conform EN 1092-2
- Drukmeetaansluitingen (R 1/8) voor aangebouwde verschildruksensoren (uitvoering ...-R1 zonder verschildruksensoren)
- Pomphuis en motorflens seriematig met cataforese coating
- Mechanische afdichting voor het watertransport tot Tmax. = +140 °C. Tot T ≤ +40 °C is een glycolbijmengsel van 20 % tot 40 % volumeaandeel toegestaan. Bij water-/glycolmengsels met aandelen glycol > 40 % tot max. 50 % volumeaandeel en een mediumtemperatuur van > +40 °C tot max. +120 °C of andere van water afwijkende vloeistoffen moet voor een alternatieve mechanische afdichting gezorgd worden.
- Aansluitspanningen: 3~480 V ±10% 50/60 Hz; 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10% 50/60 Hz
Toebehoren:
- Consoles voor bevestiging op het fundament
- Verschildruksensorsets 0 – 10 V voor pompen in de uitvoering ...-R1
- IR-monitor
- IR-stick
- IF-module PLR
- IF-module LON
- IF-module Modbus
- IF-module BACnet
- IF-module CAN
Seriematige uitrusting:
- Groene-knop-bediening voor:
- Pomp Aan/Uit
- Keuze van het regelingstype: Δp-c (verschildruk constant), Δp-v (verschildruk variabel), PID-regeling, n-constant (regelbedrijf)
- Instelling van de gewenste waarde resp. het toerental
- Configuratie van de bedrijfsparameters
- Foutbevestiging
- Pompdisplay voor de weergave van:
- Regelingstype
- Gewenste waarde (bijv. verschildruk of toerental)
- Fout- en waarschuwingsmeldingen
- Actuele waarde (bijv. opgenomen vermogen, actuele waarde van de sensor)
- Bedrijfsgegevens (bijv. bedrijfsuren, energieverbruik)
- Toestandsgegevens (bijv. toestand van het SSM- en SBM-relais)
- Apparaatgegevens (bijv. pompnaam)
- Bedrijfssituatie (alleen bij gebruik van Y-leiding: hoofd-/reservebedrijf, parallel bedrijf)
Extra functies:
- Analoge interfaces 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, geïntegreerd dubbelpompmanagement voor gebruik in Y-leiding, twee configureerbare meldrelais voor bedrijfs- en storingsmeldingen, configureerbare reactie op fouten dat is afgestemd op verwarmings- en klimaattoepassingen, toegangsblokkering aan de pomp, geïntegreerde volledige motorbeveiliging (KLF) met schakelapparatuur, seriematige condensaatafvoeropeningen in de motorbehuizing (bij levering gesloten), IR-interface voor de draadloze communicatie met het bedienings- en servicetoestel Wilo-IR-monitor en Wilo-IR-stick, slot voor Wilo IF-module Modbus, BACnet, CAN, PLR, LON voor de verbinding met het gebouwbeheersysteem.
Bedrijfsgegevens
-
VloeistofWater
-
mediumtemperatuur T-20 °C
-
omgevingstemperatuur T0 °C
-
Maximale werkdruk PN16 bar
-
Note on dimensioning16 bar tot 120 °C, 13 bar tot 140 °C
-
Minimale efficiëntie-index (MEI)0.7
Motorgegevens
-
Motor-energie-efficiëntieklasseIE5
-
StoringsuitzendingEN 61800-3
-
StoorvastheidEN 61800-3
-
Netaansluiting3~380 V, 50/60 Hz
-
Nominaal vermogen P23800,0 W
-
Toerental max. nmax4600 tpm
-
Nominale stroom IN7,10 A
-
IsolatieklasseF
-
Beschermingsklasse motorIP55
-
Motorbeveiliging
Materialen
-
Pomphuis5.1301, KTL-gecoat
-
WaaierPPS-GF40
-
AsRoestvaststaal (RVS)
-
AsafdichtingAQ1EGG
-
Lantaarnstuk5.1301, KTL-gecoat
Inbouwmaten
-
Leidingaansluiting aan de zuigzijdeDN 50
-
Leidingaansluiting aan de perszijdeDN 32
Informatie over bestellingen
-
FabricaatWilo
-
ProductaanduidingStratos GIGA B 32/1-45/3,8
-
Gewicht netto ca. m40 kg
-
Artikelnummer2189099

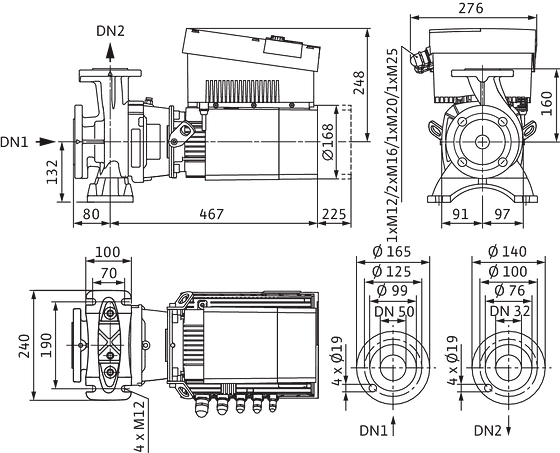

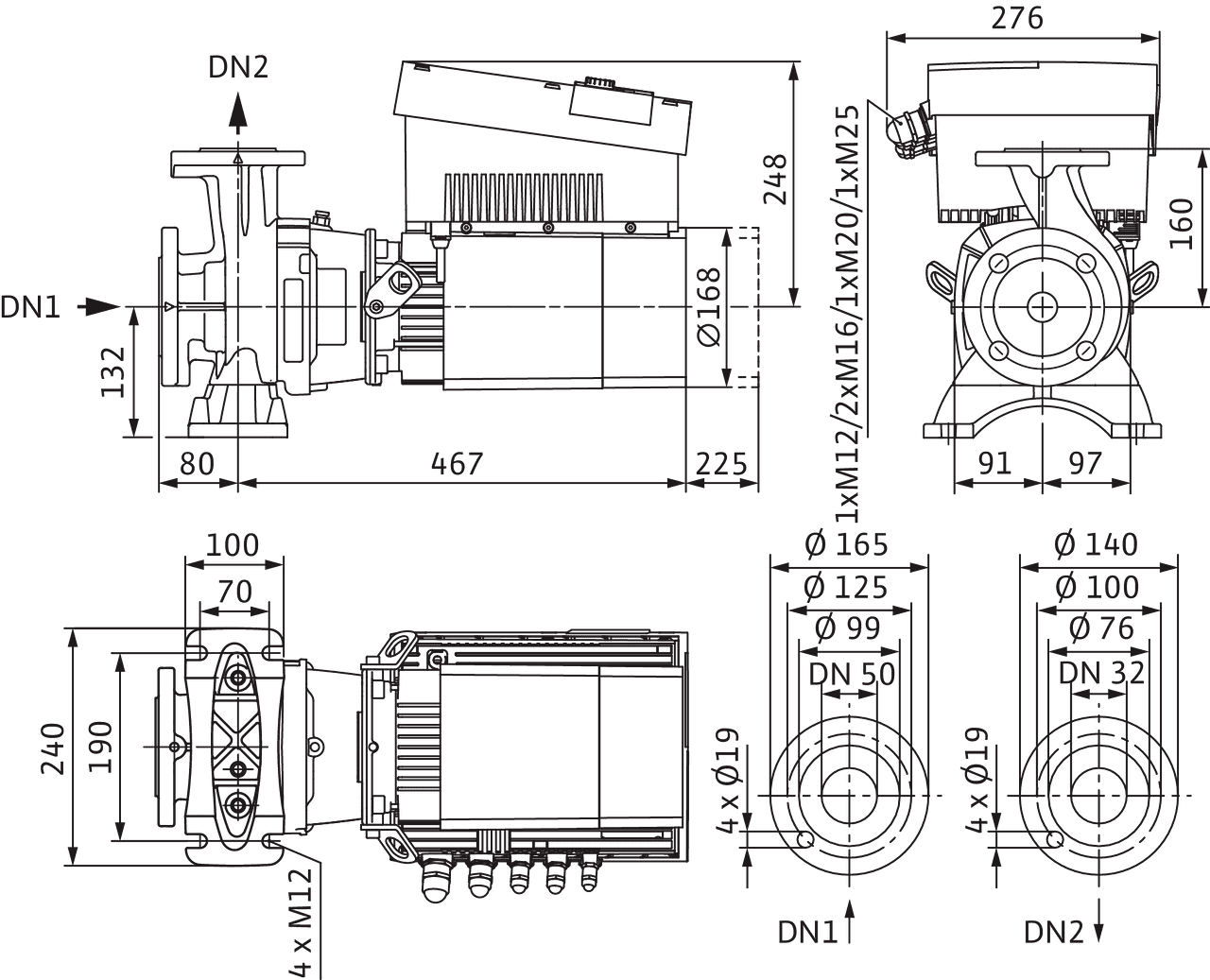

Maten en maatschetsen
Stratos GIGA B 32/1-45/3,8

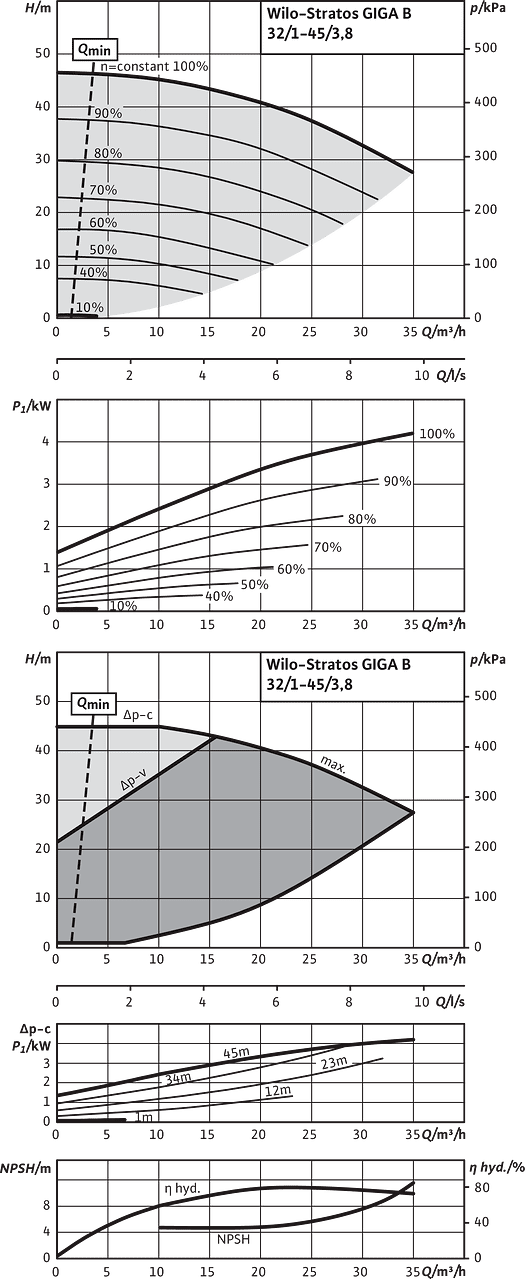

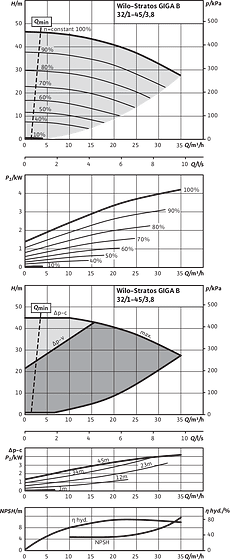

Karakteristieken
Stratos GIGA B 32/1-45/3,8


Elektrisch aansluitschema
Stratos GIGA

L1, L2, L3: | Netaansluiting: 3~380 V - 3~480 V (±;10 %), 50/60 Hz |
PE: | Beveiligde faseschakeling |
DDG: | Schakeling voor verschildruksensor |
In1 (1): | Actuele waarde-ingang 0 - 10 V/0 - 20 mA; 2 - 10 V/4 - 20 mA |
GND (2): | Aardschakeling voor In1 en In2 |
+ 24 V (3): | Gelijkspanningsuitgang voor externe consument/sensor. Max. belasting 60 mA |
In2: | Gewenste waarde-ingang 0 - 10 V/0 - 20 mA; 2 - 10 V/4 - 20 mA |
MP: | Multi-pump, interface voor dubbelpompmanagement |
Ext. off: | 'Voorrang UIT' besturingsingang Depomp kan in of uit worden geschakeld via een externe, potentiaalvrije schakelaar (24 V DC/10 mA). |
SBM:* | Potentiaalvrije verzamelbedrijfsmelding (wisselcontact conform VDI 3814) |
SSM:* | Potentiaalvrije verzamelstoringsmelding (wisselcontact conform VDI 3814) |
AUX: | Externe pompwisseling (uitsluitend met dubbelpompbedrijf). De pompwisseling kan worden uitgevoerd via een externe, potentiaalvrije schakelaar (24 V DC/10 mA) |
DIP-schakelaar: | 1: Omschakeling tussenbedrijf (O) en servicemodus (S) 2: Activeren/deactiveren van het menu voor toegangsblokkering |
Optioneel: | IF-Module voor schakeling met gebouwbeheersysteem |
* Belastingscapaciteit van contacten voor SBM en SSM: min.: 12 V DC/10 mA max.: 250 V AC/1 A |

Bestelinformatie
Informatie over bestellingen
-
FabricaatWilo
-
ProductaanduidingStratos GIGA B 32/1-45/3,8
-
EAN-nummer4048482778259
-
Artikelnummer2189099
-
Gewicht bruto ca. m47,0 kg
-
Gewicht netto ca. m40 kg
-
Totale lengte L547,0 mm
-
Hoogte zonder verpakking H380 mm
-
Kleurgroen/zilver
-
VerpakkingseigenschapTransportverpakking
-
VerpakkingswijzeDoos
-
Aantal per layer1
-
Breedte zonder verpakking L276,0 mm
-
Minimale bestelhoeveelheid1
-
Aantal per pallet1
-
Beschikbaarheid op de markt2019-07-01
-
Date of introduction2018-09-01
