Stratos MAXO 50/0,5-12 PN 6/10

Specificatieblad

Hydraulische gegevens
  • Maximale werkdruk PN
    10 bar
  • Opvoerhoogte H max
    12.0
  • Debiet Q max
    27.0
  • Minimumtoevoerhoogte bij 50 °C
    5
  • Minimumtoevoerhoogte bij 95 °C
    12
  • Minimumtoevoerhoogte bij 110 °C
    18
  • Min. Mediumtemperatuur Tmin
    -10 °C
  • Max. mediumtemperatuur Tmax
    110 °C
  • Omgevingstemperatuur min. Tmin
    -10 °C
  • Max. omgevingstemperatuur Tmax
    40 °C
Motorgegevens
  • Energie Efficiëntie Index (EEI)
    0.17
  • Netaansluiting
    1~230 V ±10%, 50/60 Hz
  • Nominaal vermogen P2
    487.0 W
  • Toerental min. nmin
    450 rpm
  • Toerental max. nmax
    3350 rpm
  • Opgenomen vermogen (min) P1 min
    10.0 W
  • Opgenomen vermogen P1 max
    550.0 W
  • Storingsuitzending
    EN 61800-3;2004+A1;2012/huishoudelijke omgeving (C1)
  • Stoorvastheid
    EN 61800-3;2004+A1;2012/industriële omgeving (C2)
  • Isolatieklasse
    F
  • Beschermingsklasse
    IPX4D
Inbouwmaten
  • Leidingaansluiting aan de zuigzijde
    DN 50
  • Leidingaansluiting aan de perszijde
    DN 50
  • Bouwlengte l0
    280 mm
Materialen
  • Pomphuis
    EN-GJL-250
  • Waaier
    PPS-GF40
  • As
    1.4028, DLC-gecoat
  • Materiaal lager
    Kool, in antimonium geïmpregneerd
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    Stratos MAXO 50/0,5-12 PN 6/10
  • EAN-nummer
    4048482699660
  • Artikelnummer
    2164589
  • Gewicht netto ca. m
    19 kg
  • Gewicht bruto ca. m
    22.2 kg
  • Lengtemaat met verpakking
    600 mm
  • Hoogtemaat met verpakking
    394 mm
  • Breedtemaat met verpakking
    400 mm
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Doos
  • Minimale bestelhoeveelheid
    1

Aanbestedingstekst

Premium smartpomp Wilo-Stratos MAXO

Hoogefficiënte inline-natloper met EC-motor en elektronische vermogensaanpassing. Bruikbaar voor verwarmingswater, koud water en water/glycolmengsels. Energie-efficiëntie-index (EEI) al naar gelang pomptype tussen ≤ 0,17 en ≤ 0,19.

Regelingsmodi:

  • Permanente, automatische vermogensaanpassing aan de behoeften van de installatie zonder opgave van de gewenste waarde Wilo-Dynamic Adapt plus (fabrieksinstelling). Maximaal 20 % energiebesparing in vergelijking met het regelingstype dp-v.
  • Constant temperatuur (T-const.)
  • Constant verschiltemperatuur (dT-const.)
  • Vraaggestuurde optimalisatie van het debiet van de transportpomp door middel van netwerken en communicatie met meerdere pompen (Multi-Flow Adaptation).
  • Constant debiet constant (Q-const.)
  • Verschildrukregeling dp-c aan een aan een afgelegen punt in het leidingnet (zoneregeling)
  • Constante verschildruk (dp-c)
  • Variabele verschildruk (dp-v) met de optie van de nominale bedrijfspuntsinvoer
  • Constant toerental (n-const.)
  • Door de gebruiker gedefinieerde PID-regeling

Functies:

  • Warmtehoeveelheidsregistratie
  • Koudehoeveelheidsregistratie
  • Automatische uitschakeling van de pomp bij herkenning van nul-doorstroming (No-Flow Stop)
  • Omschakeling tussen verwarmings- en koelmodus (automatisch, extern of handmatig)
  • Instelbare debietbegrenzing door Q-Limit-functie (Qmin. en Qmax.)
  • Bedrijfsmodi dubbelpompen: Rendementsgeoptimaliseerd parallel bedrijf voor dp-c en dp-v, hoofd-/reservebedrijf
  • Opslaan en herstellen van geconfigureerde pompinstellingen (3 herstelpunten)
  • Weergave storingsmelding/waarschuwingsmelding in tekst inclusief oplossingsaanbeveling
  • Ontluchtingsfunctie voor de automatische ontluchting van de rotorruimte
  • Automatische nachtverlaging
  • Automatische deblokkeerfunctie en geïntegreerde volledige motorbeveiliging
  • Droogloopdetectie

Weergave:

  • Regelingstype
  • Gewenste waarde
  • Debiet
  • Temperatuur
  • Verbruik
  • Elektrisch verbruik
  • Actieve invloeden (bijv. STOP, No-Flow Stop)

Uitvoering:

  • 2 configureerbare analoge ingangen: 0 – 10 V, 2 – 10 V, 0 – 20 mA, 4 – 20 mA en gebruikelijke PT1000; spanningsvoorziening met +24 V DC
  • 2 configureerbare digitale ingangen (Ext. Off, Ext. Min, Ext. Max, verwarmen/koelen, handmatige aanpassing van de regeling (gebouwbeheersysteem losgekoppeld), bedieningsvergendeling (vergrendeling en configuratiebeveiliging afstandsbediening))
  • 2 configureerbare meldrelais voor bedrijfs- en storingsmeldingen
  • Aansluiting voor Wilo-CIF-modules met interfaces voor gebouwbeheersysteem (optionele toebehoren: CIF-modules Modbus RTU, BACnet MS/TP, LON, PLR)
  • Wilo Net als Wilo-installatiebus voor de communicatie van Wilo-producten met elkaar, bijv. Multi-Flow Adaptation; dubbelpomp en Wilo-Smart Gateway
  • Temperatuursensor geïntegreerd
  • Automatisch noodbedrijf bij bijzondere situaties (pomptoerental definieerbaar) bijv. bij uitval van de buscommunicatie of van sensorwaarden
  • Grafisch kleurendisplay (4,3 inch) met bediening via eenknopsbediening
  • Uitlezen en instellen van bedrijfsgegevens alsook bijv. aanmaken van een inbedrijfnameverslag via Bluetooth-interface (zonder verdere toebehoren) door middel van de Wilo-Assistant-app
  • Dubbelpompmanagement geïntegreerd (dubbelpompen zijn reeds bedraad), bij gebruik van 2 enkelpompen als dubbelpompeenheid, verbinding via Wilo Net
  • Kabelbreukherkenning bij analoog signaal (in verbinding met 2 – 10 V of 4 – 20 mA)
  • Buitenopstelling met weersbescherming conform de Inbouw- en bedieningsvoorschriften
  • Datum en tijd vooringesteld
  • Warmte-isolatieschaal voor verwarmingstoepassingen

Leveringsomvang

  • Pomp
  • Geoptimaliseerde Wilo-Connector voor alle formaten hetzelfde
  • 2 x kabelschroefverbinding M16 x 1,5
  • Onderlegschijven voor flensschroeven M12 en M16 (bij nominale aansluitgroottes DN 32 tot DN 65)
  • 2 x afdichting bij draadaansluiting
  • Warmte-isolatieschaal
  • Inbouw- en bedieningsvoorschriften compact

Optionele toebehoren:

  • Koude-isolatie ClimaForm ter voorkoming van condensaatvorming
  • CIF-module: Modbus RTU, BACnet MS/TP, LON, PLR
  • PT 1000 (B) buisaanlegsensor (voor tapwater)
  • PT 1000 (AA) sensor voor installatie in dompelhuls
  • Verschildruksensor
Bedrijfsgegevens
  • Vloeistof
    Water
  • Maximale werkdruk PN
    10 bar
  • Minimumtoevoerhoogte bij 50 °C
    5
  • Minimumtoevoerhoogte bij 95 °C
    12
  • Minimumtoevoerhoogte bij 110 °C
    18
Motorgegevens
  • Energie Efficiëntie Index (EEI)
    0.17
  • Storingsuitzending
    EN 61800-3;2004+A1;2012/huishoudelijke omgeving (C1)
  • Stoorvastheid
    EN 61800-3;2004+A1;2012/industriële omgeving (C2)
  • Netaansluiting
    1~230 V, 50/60 Hz
  • Opgenomen vermogen P1 max
    550.0 W
  • Toerental min. nmin
    450 rpm
  • Toerental max. nmax
    3350 rpm
  • Beschermingsklasse motor
    IPX4D
  • Kabelschroefverbinding
    5 x M16x1.5
Materialen
  • Pomphuis
    EN-GJL-250
  • Waaier
    PPS-GF40
  • As
    1.4028, DLC-gecoat
  • Materiaal lager
    Kool, in antimonium geïmpregneerd
Inbouwmaten
  • Leidingaansluiting aan de zuigzijde
    DN 50
  • Leidingaansluiting aan de perszijde
    DN 50
  • Bouwlengte l0
    280 mm
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    Stratos MAXO 50/0,5-12 PN 6/10
  • Gewicht netto ca. m
    19 kg
  • Artikelnummer
    2164589

Maten en maatschetsen

Stratos MAXO 50/0,5-12 PN 6/10

Stratos MAXO 50/0,5-12 PN 6/10
Stratos MAXO 50/0,5-12 PN 6/10

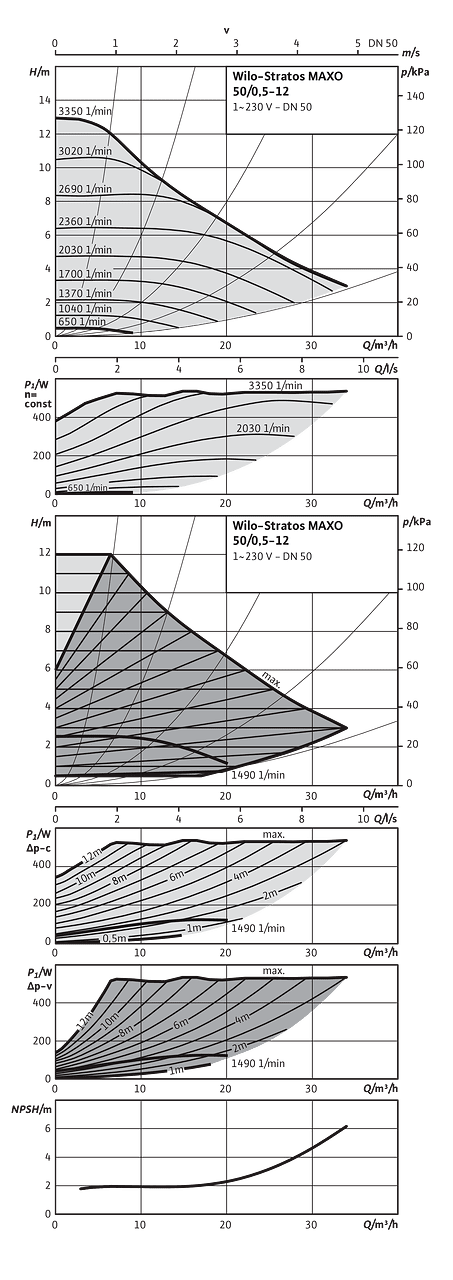

Karakteristieken

Wilo-Stratos MAXO 50/0,5-12

Wilo-Stratos MAXO 50/0,5-12
Wilo-Stratos MAXO 50/0,5-12

Elektrisch aansluitschema

Standard: 1~ 230 V, 50/60 Hz, Option: 3~ 230 V, 50/60 Hz

Standard: 1~ 230 V, 50/60 Hz, Option: 3~ 230 V, 50/60 Hz

SSM: Collective fault signal (NC contact in accordance with VDI 3814, load capacity 1 A, 250 V ~)

Standard: 1~ 230 V, 50/60 Hz, Option: 3~ 230 V, 50/60 Hz

Bestelinformatie

Bestelinformatie
  • Fabricaat
    Wilo
  • Productaanduiding
    Stratos MAXO 50/0,5-12 PN 6/10
  • EAN-nummer
    4048482699660
  • Artikelnummer
    2164589
  • Gewicht bruto ca. m
    22.2 kg
  • Gewicht netto ca. m
    19 kg
  • Totale lengte L
    405.0 mm
  • Hoogte zonder verpakking H
    280 mm
  • Kleur
    groen/zwart/zilver
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Doos
  • Aantal per layer
    4
  • Breedte zonder verpakking L
    245.0 mm
  • Minimale bestelhoeveelheid
    1
  • Aantal per pallet
    8
