Wilo-Medana CH1-LC | Wilo

Wilo-Medana CH1-LC

Efficiënte systeemintegratie.

Wilo-Medana CH1-LC

Efficiënte systeemintegratie.

De Wilo-Medana CH1-LC biedt dankzij het robuuste pomphuis een hoge betrouwbaarheid en dankzij de corrosiebestendige componenten ook bij omgevingstemperaturen tot 50 °C een groot toepassingsgebied voor de integratie in grotere systemen. De normaalzuigende meertraps pomp bereikt daarbij een maximale hydraulische capaciteit.

Aanbevolen dienstverlening

Onderhoud

Inbedrijfname

De voordelen voor u

Hoge efficiëntie door grote hydraulische capaciteit
Hoge betrouwbaarheid wat betreft robuustheid en een laag geluidsniveau dankzij een splitring en corrosiebestendige lantaarnstukken met cataforese coating
Kan worden ingezet bij omgevingstemperaturen tot 50 °C en heeft dus een uitgebreider toepassingsgebied speciaal voor systeemintegratie
Voldoet aan de eisen voor UL-certificering

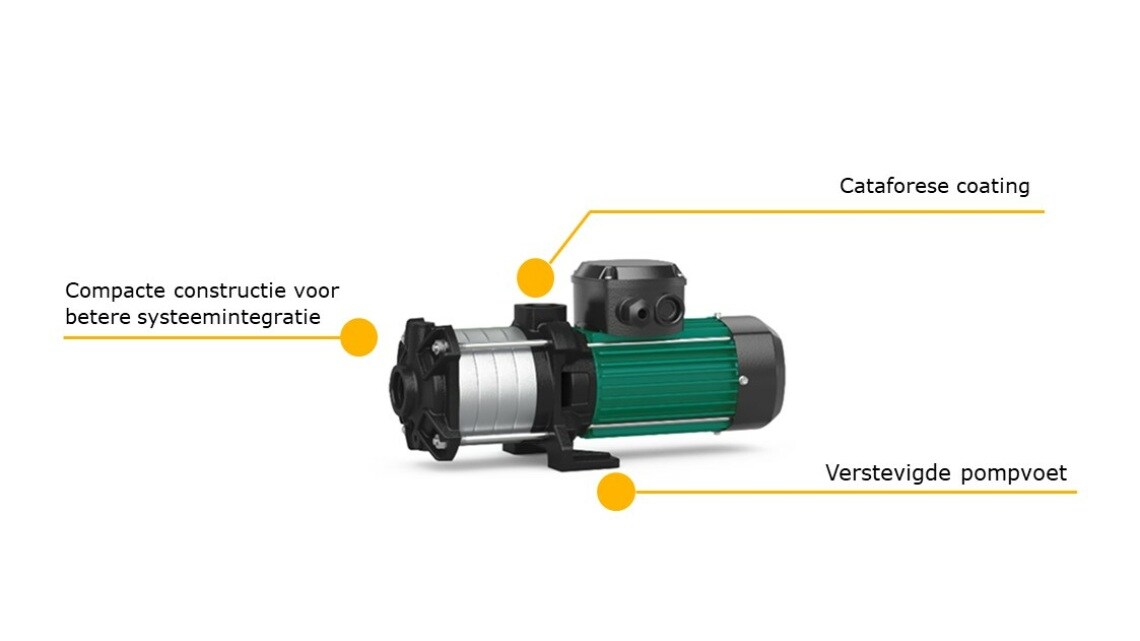

Producteigenschappen

Compacte constructie voor betere systeemintegratie
Cataforese gecoat
Versterkte pompvoet met gesloten openingen voor verticale bevestiging

Wilo-Medana CH1-L, Wilo-Medana CH1-LC

Bouwtype

Normaalzuigende, horizontale, meertrapspomp.

Toepassing

Irrigatie
Industriële processen

Uitrusting/functie

Pomp van het bloktype
Draadaansluiting
Wisselstroom- of draaistroommotor
Wisselstroommotor met geïntegreerde thermische motorbeveiliging

Type-aanduiding

Voorbeeld:	Wilo-MEDANA CH1-LC404-5/E/A/10T
MEDANA	Productaanduiding oppervlaktepomp
CH	Commercieel horizontaal
1	Serieniveau (1 = beginner, 3 = standaard, 5 = premium)
LC	Lange as – pomphuis van gietijzer
2	Nominaal debiet [m³/h] van de enkelpomp
02	Aantal enkelpomptrappen
5	Materiaal huis GJL250
E	E = EPDM-afdichting
A	A = frequentie 50 Hz / eenfasig / 230 V
	B = frequentie 60 Hz / eenfasig / 220 V
	C = frequentie 60 Hz / eenfasig / 230 V
	D = frequentie 50 Hz / driefasig / 400 V
	E = frequentie 50 Hz / driefasig / 230 – 400 V
	F = frequentie 60 Hz / driefasig / 220 – 380 V
	G = frequentie 60 Hz / driefasig / 265 – 460 V
	I = frequentie 60 Hz / driefasig / 460 V
10	Nominale druk (bar)
T	T = Schroefdraadaansluitingen
	P = Victaulic-aansluitingen

Technische gegevens

Netaansluiting 1~230 V (± 10%), 50 Hz
Netaansluiting: 3~230 V-400 V (±10%), 50 Hz; 265-460 V (±10%), 60 Hz
Mediumtemperatuur van -20 tot +90 °C
Max. werkdruk: 10 bar
Max. toevoerdruk: 6 bar
Beschermingsklasse IP55
Nominale doorlaat van de leidingkoppelingen: van Rp 1″ tot Rp 1 1/4″, afhankelijk van de uitvoering

Materialen

Waaiers, trappenkamers en pomphuis van roestvrij staal 1.4301/1.4404
As 1.4301 resp. 1.4404 roestvrij staal
EPDM-afdichting
Mechanische afdichting: EPDM-uitvoering: B-koolstof/siliciumcarbide;
Lager wolfraamcarbide/aluminiumoxide
Pompvoet en pomphuis EN-GJL-250

Leveringsomvang

Pomp
Inbouw- en bedieningsvoorschriften

CE

CE 2195366-04

Aantal pagina's	6
Taal	taalneutraal

PDF (218 KB)

Opslaan

EEA

CE 2223694-01

Aantal pagina's	6
Taal	taalneutraal

PDF (359 KB)

Opslaan

Aantal hits: 41

Rp 1 [34]

Rp 1¼ [7]

IE2 [25]

IE3 [16]

Productaanduiding	Motor-energie-efficiëntieklasse	Pomphuis	Waaier	Drukstuk	Nominaal motorvermogen P₂	Gewicht bruto ca. m	Artikelnummer	Prijs (excl. btw)
MEDANA CH1-LC.202-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,37 kW	13,1 kg	4233356	EUR 679,-
MEDANA CH1-LC.202-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,37 kW	13,2 kg	4233357	EUR 678,-
MEDANA CH1-LC.203-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,37 kW	13,4 kg	4233358	EUR 718,-
MEDANA CH1-LC.203-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,37 kW	13,5 kg	4233359	EUR 716,-
MEDANA CH1-LC.204-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	14,4 kg	4233360	EUR 774,-
MEDANA CH1-LC.204-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	13,7 kg	4233361	EUR 775,-
MEDANA CH1-LC.205-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	14,7 kg	4233362	EUR 809,-
MEDANA CH1-LC.205-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	14,1 kg	4233363	EUR 810,-
MEDANA CH1-LC.206-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	17,4 kg	4233364	EUR 858,-
MEDANA CH1-LC.206-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	16 kg	4233365	EUR 885,-
MEDANA CH1-LC.206-5/E/E/10T/M111	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	16 kg	4250394	op aanvraag
MEDANA CH1-LC.207-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	17,8 kg	4233366	EUR 922,-
MEDANA CH1-LC.207-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	16,4 kg	4233367	EUR 949,-
MEDANA CH1-LC.402-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,37 kW	13,1 kg	4233368	EUR 679,-
MEDANA CH1-LC.402-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,37 kW	13,2 kg	4233369	EUR 678,-
MEDANA CH1-LC.403-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	14 kg	4233370	EUR 736,-
MEDANA CH1-LC.403-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,37 kW	13,5 kg	4231436	EUR 716,-
MEDANA CH1-LC.404-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	14,4 kg	4231432	EUR 774,-
MEDANA CH1-LC.404-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	13,7 kg	4233371	EUR 775,-
MEDANA CH1-LC.405-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	17,1 kg	4233372	EUR 833,-
MEDANA CH1-LC.405-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	15,7 kg	4233373	EUR 859,-
MEDANA CH1-LC.406-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,1 kW	18,1 kg	4233374	EUR 950,-
MEDANA CH1-LC.406-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,75 kW	16 kg	4233375	EUR 885,-
MEDANA CH1-LC.407-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,1 kW	18,2 kg	4233376	EUR 994,-
MEDANA CH1-LC.602-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	14,7 kg	4233377	EUR 736,-
MEDANA CH1-LC.602-5/E/E/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	0,55 kW	14,1 kg	4231437	EUR 736,-
MEDANA CH1-LC.603-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,1 kW	18,3 kg	4231433	EUR 900,-
MEDANA CH1-LC.603-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,1 kW	18,1 kg	4233378	EUR 879,-
MEDANA CH1-LC.604-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,1 kW	18,9 kg	4233379	EUR 934,-
MEDANA CH1-LC.604-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,1 kW	18,6 kg	4233380	EUR 917,-
MEDANA CH1-LC.605-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,5 kW	22,4 kg	4233381	EUR 1.066,-
MEDANA CH1-LC.606-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,85 kW	26,6 kg	4233382	EUR 1.172,-
MEDANA CH1-LC.606-5/E/E/10T/M111	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,85 kW	26,6 kg	4250396	op aanvraag
MEDANA CH1-LC.1002-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1¼	1,1 kW	17,5 kg	4231435	EUR 838,-
MEDANA CH1-LC.1002-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1¼	1,1 kW	17,3 kg	4233383	EUR 831,-
MEDANA CH1-LC.1003-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1¼	1,5 kW	21,1 kg	4231438	EUR 968,-
MEDANA CH1-LC.1004-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1¼	1,85 kW	25,3 kg	4231439	EUR 1.269,-
MEDANA CH1-LC.1005-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1¼	2,5 kW	26,4 kg	4233385	EUR 1.434,-
MEDANA CH1-LC.1006-5/E/E/10T	IE3	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1¼	3 kW	30 kg	4233386	EUR 1.566,-
Medana CH1-LC.605-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1	1,5 kW	22,6 kg	4260346	op aanvraag
Medana CH1-LC.1003-5/E/A/10T	IE2	5.1301/EN-GJL-250, KTL-gecoat	Roestvrij staal	Rp 1¼	1,5 kW	21,2 kg	4260357	op aanvraag
