Wilo-Rexa MINI3

De betrouwbare vuil- en afvalwaterpompen voor ontwatering van huishoudelijk water en grondwater.

De Wilo-Rexa MINI3 is de ideale standaard afvalwaterdompelpomp voor huis- en perceelontwatering. De balpassage van 40 mm is perfect voor het transport van vuilwater en afvalwater dat vrij van fecaliën is. De pomp kan zowel voor de stationaire als ook voor de verplaatsbare natte opstelling flexibel worden gebruikt. Als de pomp wordt ingebouwd in pompput DrainLift WS 50, is het transporteren van fecaliënhoudend afvalwater mogelijk, want dit systeem is goedgekeurd conform EN 12050-1. De geoptimaliseerde hydraulica biedt een hoge betrouwbaarheid voor de universele toepassing in de meest uiteenlopende media. De installatie is dankzij haar compacte ontwerp ook mogelijk in smalle drainagegaten. De met olie gevulde afdichtingsruimte en een dubbele afdichting maken langere onderhoudsintervallen mogelijk. Directe toegang tot de belangrijkste onderdelen maakt het onderhoud bijzonder comfortabel.

De voordelen voor u

  • Goed rendement en hoge bedrijfsveiligheid dankzij geoptimaliseerde hydraulica
  • Eenvoudige installatie ook in smalle drainagegaten dankzij het compacte ontwerp met geïntegreerde condensator, het lichte gewicht en de schroefdraadflens
  • Betrouwbare toepassing van de ontwatering in verschillende toepassingen dankzij de corrosievrije waaier en gegoten kabelinvoer
  • Langere onderhoudsintervallen dankzij afdichtingsruimte met groot volume en dubbele afdichting
  • Snel onderhoud dankzij directe toegang tot de afdichtingsruimte en het pomphuis

Kan ik de pomp gebruiken voor afvalwater uit toiletten?

Nee, deze pomp is alleen bedoeld voor afvalwater zonder fecaliën volgens EN 12050-2.

Kan ik de pomp gebruiken voor afvalwater uit een keuken?

Nee, deze pomp is alleen bedoeld voor afvalwater zonder fealiën volgens EN 12050-2.

Wat is het laagste waterniveau dat met deze pomp kan worden bereikt?

Het laagste niveau zou het niveau van zuigaansluiting zijn, maar dan kan lucht in het hydraulisch systeem komen. Daarom is de hoogte van de pompbehuizing vastgelegd als het laagste waterniveau.

Een verplaatsbare versie van de pomp kan handmatig worden bediend tot lucht in het hydraulisch systeem komt.

Voor vaste installaties kan onder vloerniveau een kleine pompput worden geïnstalleerd, zoals mogelijk is met ons Wilo-Drainlift Box-systeem.

Ik wil twee monofasige pompen installeren die voorzien zijn van een vlotterschakelaar: hoe kan ik de vlotter van elke pomp gebruiken?

U dient de schakelinrichting van de vlotter uit te schakelen door deze met de vlotter naar boven te zetten, waarna u een bedieningspaneel met aanbevolen toebehoren gebruikt. Maar nog beter is om, indien nog mogelijk, een pomp zonder vlotterschakelaar te kiezen.

Seriebeschrijving

De voordelen voor u

  • Goed rendement en hoge bedrijfsveiligheid dankzij geoptimaliseerde hydraulica
  • Eenvoudige installatie ook in smalle drainagegaten dankzij het compacte ontwerp met geïntegreerde condensator, het lichte gewicht en de schroefdraadflens
  • Betrouwbare toepassing van de ontwatering in verschillende toepassingen dankzij de corrosievrije waaier en gegoten kabelinvoer
  • Langere onderhoudsintervallen dankzij afdichtingsruimte met groot volume en dubbele afdichting
  • Snel onderhoud dankzij directe toegang tot de afdichtingsruimte en het pomphuis

De betrouwbare vuil- en afvalwaterpompen voor ontwatering van huishoudelijk water en grondwater.

De Wilo-Rexa MINI3 is de ideale standaard afvalwaterdompelpomp voor huis- en perceelontwatering. De balpassage van 40 mm is perfect voor het transport van vuilwater en afvalwater dat vrij van fecaliën is. De pomp kan zowel voor de stationaire als ook voor de verplaatsbare natte opstelling flexibel worden gebruikt. Als de pomp wordt ingebouwd in pompput DrainLift WS 50, is het transporteren van fecaliënhoudend afvalwater mogelijk, want dit systeem is goedgekeurd conform EN 12050-1. De geoptimaliseerde hydraulica biedt een hoge betrouwbaarheid voor de universele toepassing in de meest uiteenlopende media. De installatie is dankzij haar compacte ontwerp ook mogelijk in smalle drainagegaten. De met olie gevulde afdichtingsruimte en een dubbele afdichting maken langere onderhoudsintervallen mogelijk. Directe toegang tot de belangrijkste onderdelen maakt het onderhoud bijzonder comfortabel.

Bouwtype

Afvalwaterdompelpomp voor het intermitterend bedrijf voor de stationaire en transportabele natte opstelling.

Toepassing

Transport van

  • Afvalwater zonder fecaliën
  • Vuilwater

Opmerking: Als de pomp wordt ingebouwd in pompput DrainLift WS 50, is het transporteren van fecaliënhoudend afvalwater mogelijk. Dit systeem is goedgekeurd volgens EN 12050-1.

Uitrusting/werking

  • Aansluitkabel met
    • stekker (P-uitvoering)
    • stekker en vlotterschakelaar (A-uitvoering)
    • vrij kabeleinde (3~)
  • Zelfschakelende thermische motorbewaking

Leveringsomvang

Pomp met aansluitkabel en

    • stekker (P-uitvoering)
    • stekker en vlotterschakelaar (A-uitvoering)
    • vrij kabeleinde (3~)

Inbouw- en bedieningsvoorschriften

Type-aanduiding

Bijv.:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Afvalwaterdompelpomp

MINI3

Serie

V

Vrijstroomwaaier

04

Nominale diameter persaansluiting G 1½

11

Max. opvoerhoogte in m

M

Uitvoering netaansluiting:

M = 1~

T = 3~

06

Waarde/10 = motorvermogen P2 in kW

5

Frequentie (5 = 50 Hz, 6 = 60 Hz)

23

Sleutel voor nominale spanning

A

Extra elektrische uitrusting:

  • Zonder = met vrij kabeleinde
  • P = met stekker
  • A = Met vlotterschakelaar en stekker

5M

Lengte aansluitkabel

Technische gegevens

  • Netaansluiting: 1~ 230 V, 50 Hz of 3~ 400 V, 50 Hz
  • Bedrijfssituatie ondergedompeld: S1
  • Bedrijfssituatie niet-ondergedompeld: S3 15%
  • Beschermingsklasse: IP68
  • Isolatieklasse: F
  • Mediumtemperatuur: 3 ... 40 °C
  • Vrije doorlaat: 40 mm

Materialen

  • Pomphuis: Gietijzer
  • Waaier: Composiet
  • Afdekplaat op zuigaansluiting: Roestvrij staal
  • Motorhuis: Roestvrij staal
  • As: Roestvrij staal
  • Afdichting, motorzijde: NBR
  • Afdichting, mediumzijde: SiC/SiC
  • Afdichting, statisch: NBR

Beschrijving/bouwtype

Afvalwaterdompelpomp als overstroombaar blokaggregaat voor de verplaatsbare natte opstelling in intermitterend bedrijf.

Hydraulica

Pomp met vrijstroomwaaier en een vrije doorlaat van 40 mm. Persaansluiting als verticale draadaansluiting.

Motor

Oppervlaktegekoelde motor in wisselstroomuitvoering (met geïntegreerde bedrijfscondensator) of draaistroomuitvoering voor de directe start. De warmte wordt via het motorhuis rechtstreeks afgegeven aan de vloeistof eromheen. De motoren kunnen ondergedompeld worden gebruikt in continu bedrijf (S1) en niet-ondergedompeld in intermitterend bedrijf (S3).

De motor is uitgerust met een zelfschakelende thermische motorbewaking. D.w.z. dat de motor bij oververhitting wordt uitgeschakeld en na afkoeling automatisch weer wordt ingeschakeld.

De aansluitkabel heeft een lengte van 5 m of 10 m en is verkrijgbaar in de volgende uitvoeringen:

  • Met vrije kabeleinden
  • Met stekker
  • Met vlotterschakelaar en stekker

Afdichting

De mediumzijde is afgedicht met een mechanische afdichting, de motorzijde met een asafdichtring. Tussen de afdichtingen bevindt zich een afdichtingsruimte gevuld met witte olie.

Verzamelgrafiek

Wilo-Rexa MINI3

Downloads

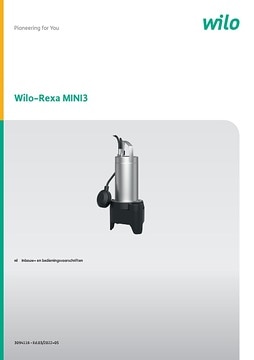

Wilo-Rexa MINI3
