Yonos MAXO-D 80/0,5-12 PN10

Specificatieblad

Hydraulische gegevens
  • Maximale werkdruk PN
    10 bar
  • Opvoerhoogte H max
    12,0 m
  • Minimumtoevoerhoogte bij 50 °C
    7,0 m
  • Minimumtoevoerhoogte bij 95 °C
    15,0 m
  • Minimumtoevoerhoogte bij 110 °C
    23,0 m
  • Min. Mediumtemperatuur Tmin
    -20 °C
  • Max. mediumtemperatuur Tmax
    110 °C
  • Omgevingstemperatuur min. Tmin
    -20 °C
  • Max. omgevingstemperatuur Tmax
    40 °C
Motorgegevens
  • Energie Efficiëntie Index (EEI)
    0.23
  • Netaansluiting
    1~230 V ±10%, 50/60 Hz
  • Nominale stroom IN
    0,30 A
  • Nominale stroom IN
    6,80 A
  • Toerental min. nmin
    900 tpm
  • Toerental max. nmax
    3300 tpm
  • Opgenomen vermogen (min) P1 min
    40,0 W
  • Opgenomen vermogen P1 max
    1550,0 W
  • Storingsuitzending
    EN 61800-3;2004+A1;2012/huishoudelijke omgeving (C1)
  • Stoorvastheid
    EN 61800-3;2004+A1;2012/industriële omgeving (C2)
  • Kabelschroefverbinding
    2 x M20x1.5
  • Isolatieklasse
    F
  • Beschermingsklasse
    IPX4D
Materialen
  • Pomphuis
    Cast iron
  • Waaier
    PP-LGF50
  • As
    Roestvaststaal (RVS)
  • Materiaal lager
    Kool, met metaal geïmpregneerd
Inbouwmaten
  • Leidingaansluiting aan de perszijde
    DN 80
  • Leidingaansluiting aan de zuigzijde
    DN 80
  • Bouwlengte l0
    360 mm
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    Yonos MAXO-D 80/0,5-12 PN10
  • EAN-nummer
    4048482408033
  • Artikelnummer
    2120673
  • Gewicht netto ca. m
    57 kg
  • Gewicht bruto ca. m
    60,6 kg
  • Lengtemaat met verpakking
    550 mm
  • Hoogtemaat met verpakking
    425 mm
  • Breedtemaat met verpakking
    530 mm
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Doos
  • Minimale bestelhoeveelheid
    1

Aanbestedingstekst

Hoogrendementpomp Wilo-Yonos MAXO-D, elektronisch geregeld. Natloper-dubbelpomp, synchroonmotor volgens ECM-technologie en geïntegreerde vermogensregeling voor traploze verschildrukregeling. Geschikt voor alle verwarmings-, ventilatie- en klimaattoepassingen.

Elke pomp kan in enkelbedrijf (hoofd-/reservebedrijf) worden gebruikt. Voor een automatische storingsomschakeling is een overeenkomstig schakeltoestel vereist; dit is niet inbegrepen.

Seriematig met:

  • Vooraf instelbare regelingstypes voor optimale aanpassing van de belasting: Δp-c (verschildruk constant), Δp-v (verschildruk variabel)
  • 3 toerentalniveaus (n = constant)
  • Ledweergave voor het instellen van de gewenste waarde en de weergave van foutmeldingen
  • Elektrische aansluiting met de Wilo-stekker
  • Storingslamp en contact voor verzamelstoringsmelding

Bij flenspompen - flensuitvoeringen:

  • Standaarduitvoering voor pompen DN 32 tot DN 65: combiflens PN 6/10 (flens PN 16 conform EN 1092-2) voor tegenflenzen PN 6 en PN 16
  • Standaarduitvoering voor pompen DN 80 / DN 100: flens PN 6 (gedimensioneerd PN 16 conform EN 1092-2) voor tegenflens PN 6
Bedrijfsgegevens
  • Vloeistof
    Water
  • mediumtemperatuur T
    -20 °C
  • omgevingstemperatuur T
    -20 °C
  • Maximale werkdruk PN
    10 bar
  • Minimumtoevoerhoogte bij 50 °C
    7,0 m
  • Minimumtoevoerhoogte bij 95 °C
    15,0 m
  • Minimumtoevoerhoogte bij 110 °C
    23,0 m
Motorgegevens
  • Energie Efficiëntie Index (EEI)
    0.23
  • Storingsuitzending
    EN 61800-3;2004+A1;2012/huishoudelijke omgeving (C1)
  • Stoorvastheid
    EN 61800-3;2004+A1;2012/industriële omgeving (C2)
  • Netaansluiting
    1~230 V, 50/60 Hz
  • Opgenomen vermogen P1 max
    1550,0 W
  • Toerental min. nmin
    900 tpm
  • Toerental max. nmax
    3300 tpm
  • Beschermingsklasse motor
    IPX4D
  • Kabelschroefverbinding
    2 x M20x1.5
Materialen
  • Pomphuis
    Cast iron
  • Waaier
    PP-LGF50
  • As
    Roestvaststaal (RVS)
  • Materiaal lager
    Kool, met metaal geïmpregneerd
Inbouwmaten
  • Leidingaansluiting aan de zuigzijde
    DN 80
  • Leidingaansluiting aan de perszijde
    DN 80
  • Bouwlengte l0
    360 mm
Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    Yonos MAXO-D 80/0,5-12 PN10
  • Gewicht netto ca. m
    57 kg
  • Artikelnummer
    2120673

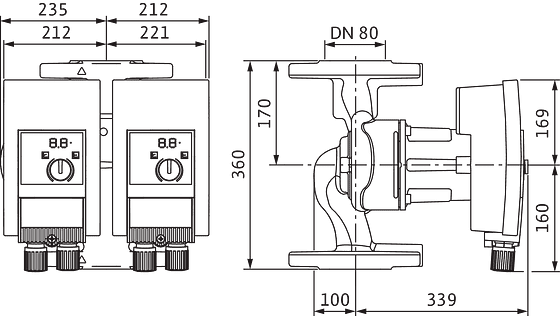

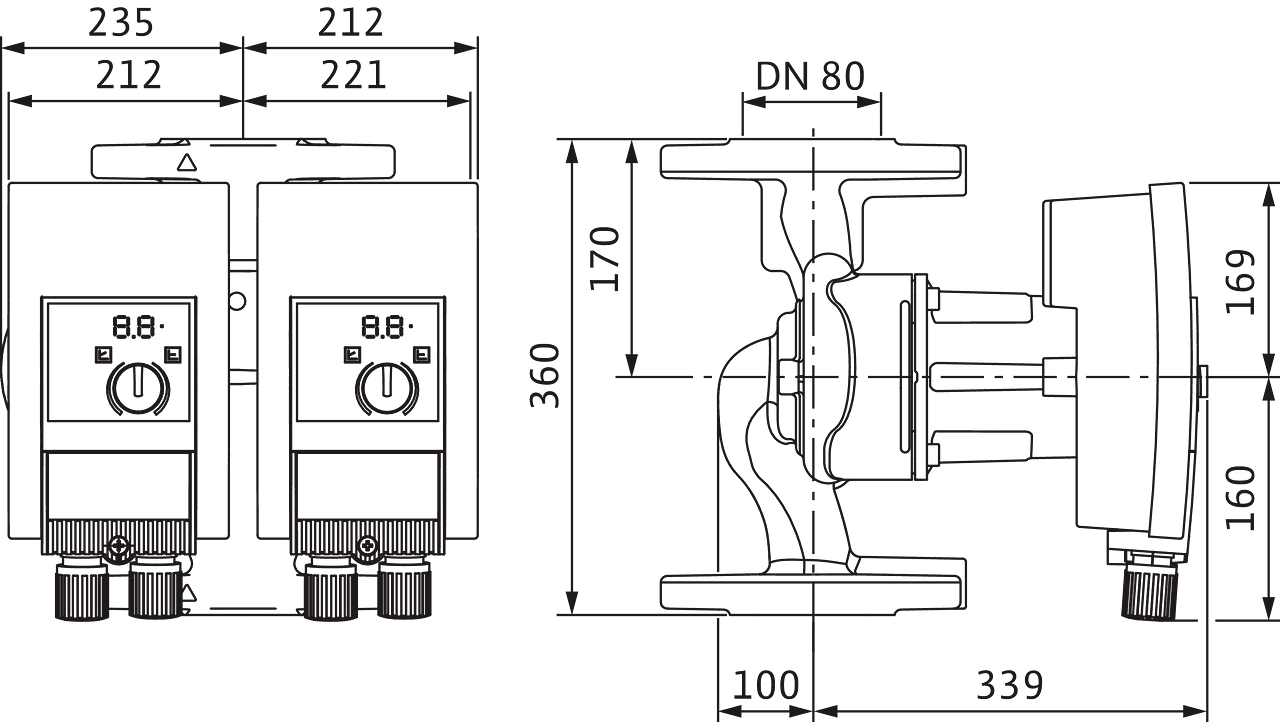

Maten en maatschetsen

Yonos MAXO-D

Yonos MAXO-D
Yonos MAXO-D

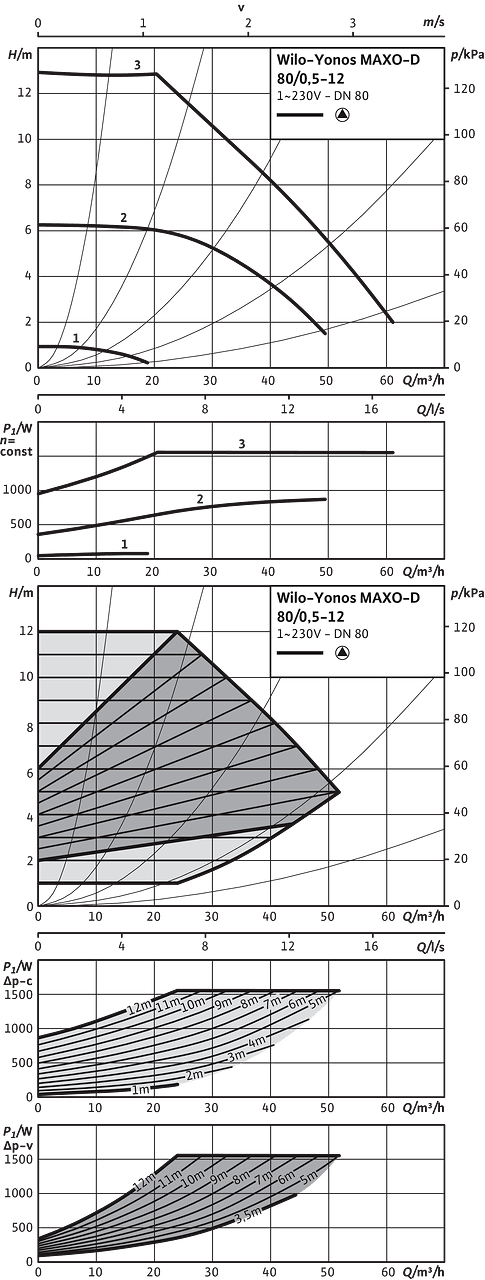

Karakteristieken

Yonos MAXO-D 80/0,5-12

Yonos MAXO-D 80/0,5-12
Yonos MAXO-D 80/0,5-12

Elektrisch aansluitschema

1~230V, 50/60 Hz

1~230V, 50/60 Hz

Verzamelstoringsmelding:Verzamelstoringsmelding

(verbreekcontact conform VDI 3814, belastbaarheid 1 A, 250 V ~)

Standaard: 1~230 V, 50/60 Hz

Optie: 3~230 V, 50/60 Hz

1~230V, 50/60 Hz

Bestelinformatie

Informatie over bestellingen
  • Fabricaat
    Wilo
  • Productaanduiding
    Yonos MAXO-D 80/0,5-12 PN10
  • EAN-nummer
    4048482408033
  • Artikelnummer
    2120673
  • Gewicht bruto ca. m
    60,6 kg
  • Gewicht netto ca. m
    57 kg
  • Totale lengte L
    360,0 mm
  • Hoogte zonder verpakking H
    439 mm
  • Kleur
    groen/zwart
  • Verpakkingseigenschap
    Transportverpakking
  • Verpakkingswijze
    Doos
  • Aantal per layer
    2
  • Breedte zonder verpakking L
    424,0 mm
  • Minimale bestelhoeveelheid
    1
  • Aantal per pallet
    4
  • Beschikbaarheid op de markt
    2014-09-01
  • Date of introduction
    2014-09-01
