CronoTwin-DL 100/200-4/4

Datablad

Hydrauliske data
  • Minsteeffektivitetsindeks (MEI)
    0.4
  • Maks. driftstrykk p
    16 bar
  • Maks. driftstrykk PN
    16 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    140 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
  • Note on dimensioning
    16 bar to 120°C, 13 bar to 140°C
Motordata
  • Nettilkobling
    3~400 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Motor-effektivitetsklasse
    IE3
  • Nominell motorytelse P2
    4.00 kW
  • Nominell strøm IN
    8.20 A
  • Nominelt turtall n
    1450 1/min
  • Effektfaktor cos φ
    0.79
  • Motorvirkningsgrad ηm 50 % ηM 50%
    85.8
  • Motorvirkningsgrad ηm 75 % ηM 75%
    87.6
  • Motorvirkningsgrad ηm 100 % ηM 100%
    88
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse motor
    IP55
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    EN-GJL-200
  • Aksel
    1.4122
  • Mekanisk tetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 100
  • Rørtilkobling på trykksiden
    DN 100
  • Monteringslengde l0
    550 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoTwin-DL 100/200-4/4
  • EAN-nummer
    4048482219059
  • Artikkelnummer
    2120974
  • Ca. nettovekt m
    233 kg
  • Ca. bruttovekt m
    272.1 kg
  • Lengdemål med forpakning
    1200 mm
  • Høydemål med forpakning
    731 mm
  • Breddemål med forpakning
    1200 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Engangspall
  • Minste bestillingsmengde
    1

Annonseringstekst

Inlinedobbeltpumpe med to ettrinns tørrløper-sirkulasjonspumper i felles hus med omkoblingsspjeld, for rørmontering eller fundamentmontering. Husblindflens og konsoller mot pristillegg. Vibrasjons- og støysvak blokkutførelse med lanterne og fast forbundet standard flensmotor. Med tvangsnedsenket, rotasjonsretningsuavhengig mekanisk foldebelgtetning og kavitasjonsreduserende løpehjul. Flenser med trykkmålingstilkoblinger R 1/8. Pumpehus og lanterne har kataforesebelegg.

Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    16 bar
  • Minsteeffektivitetsindeks (MEI)
    0.4
Motordata
  • Motor-effektivitetsklasse
    IE3
  • Nettilkobling
    3~400 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Nominell effekt P2
    4000.0 W
  • Nominelt turtall n
    1450 rpm
  • Nominell strøm IN
    8.20 A
  • Effektfaktor cos φ
    0.79
  • Motorvirkningsgrad ηm 50 % ηM 50%
    85.8
  • Motorvirkningsgrad ηm 75 % ηM 75%
    87.6
  • Motorvirkningsgrad ηm 100 % ηM 100%
    88
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IP55
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    EN-GJL-200
  • Aksel
    1.4122
  • Akseltetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 100
  • Rørtilkobling på trykksiden
    DN 100
  • Monteringslengde l0
    550 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoTwin-DL 100/200-4/4
  • Ca. nettovekt m
    233 kg
  • Artikkelnummer
    2120974

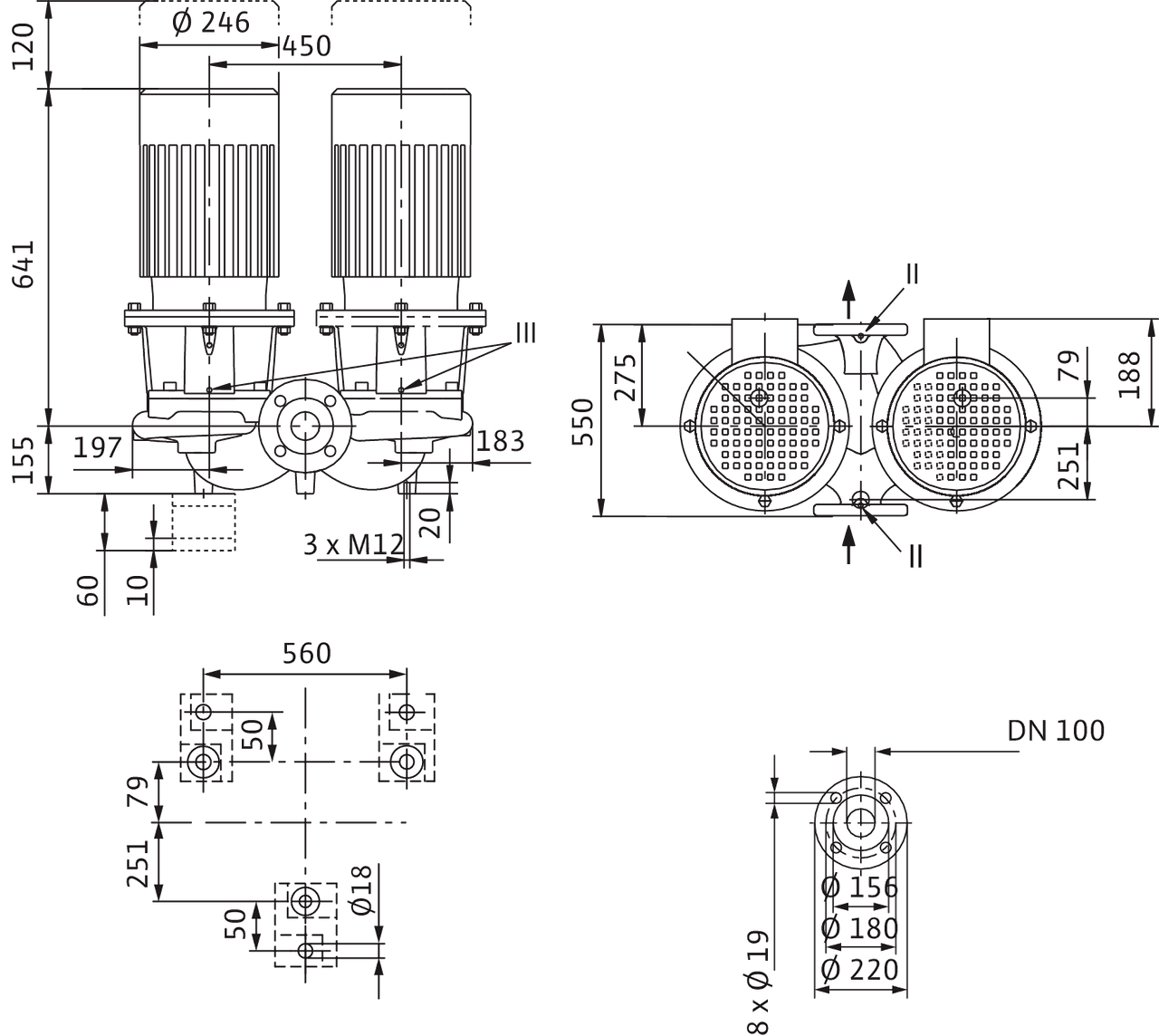

Mål og dimensjonsoversikt

CronoTwin-DL 100/200-4/4

CronoTwin-DL 100/200-4/4

II Trykkmålingstilkobling R1/8; III lufting R1/8

CronoTwin-DL 100/200-4/4

Karakteristikk

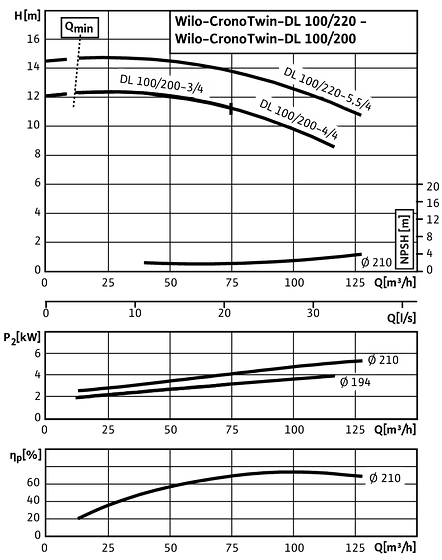

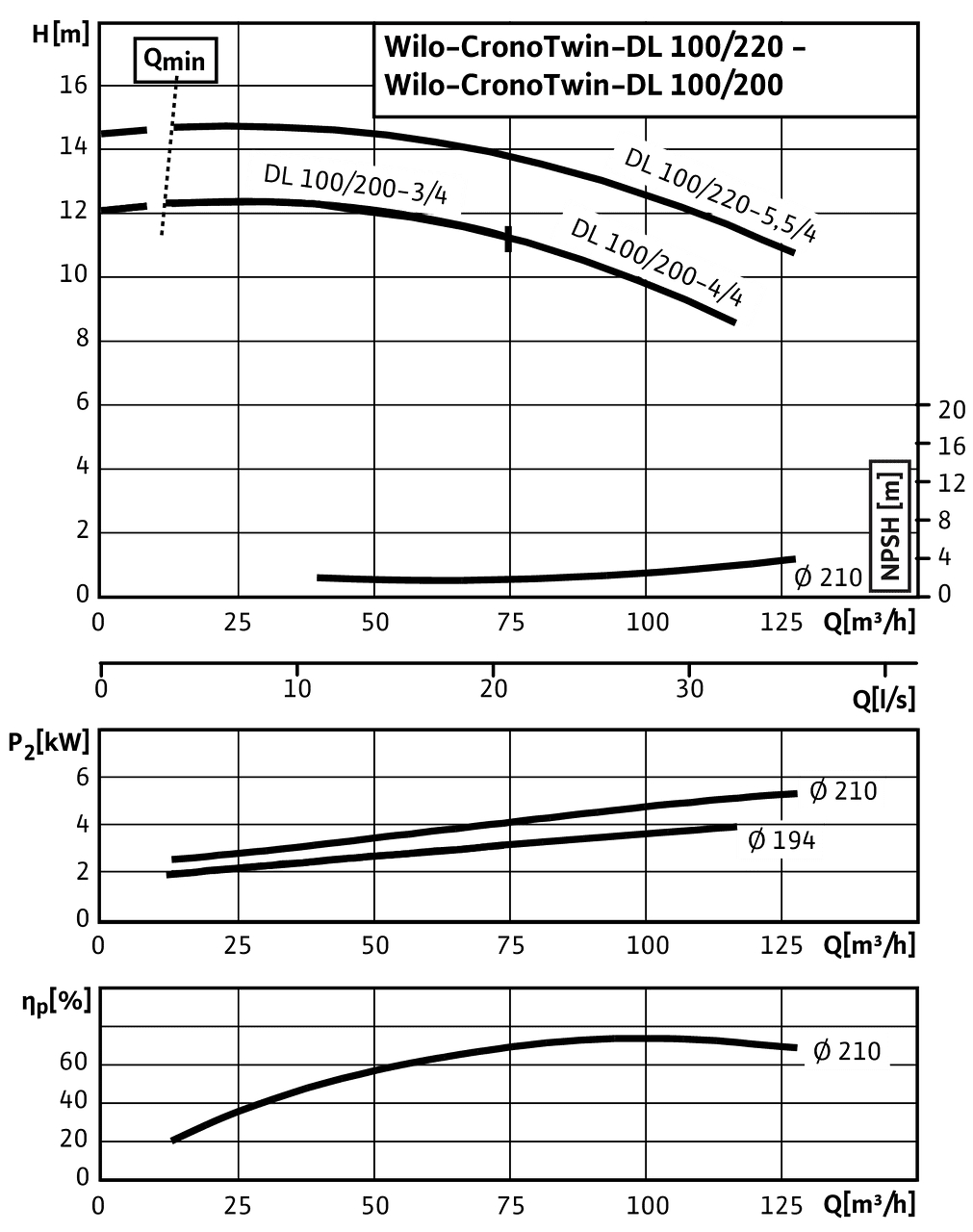

CronoTwin-DL 100/200-3/4 - 100/220-5,5/4, 4-pole - individual operation

CronoTwin-DL 100/200-3/4 - 100/220-5,5/4, 4-pole - individual operation

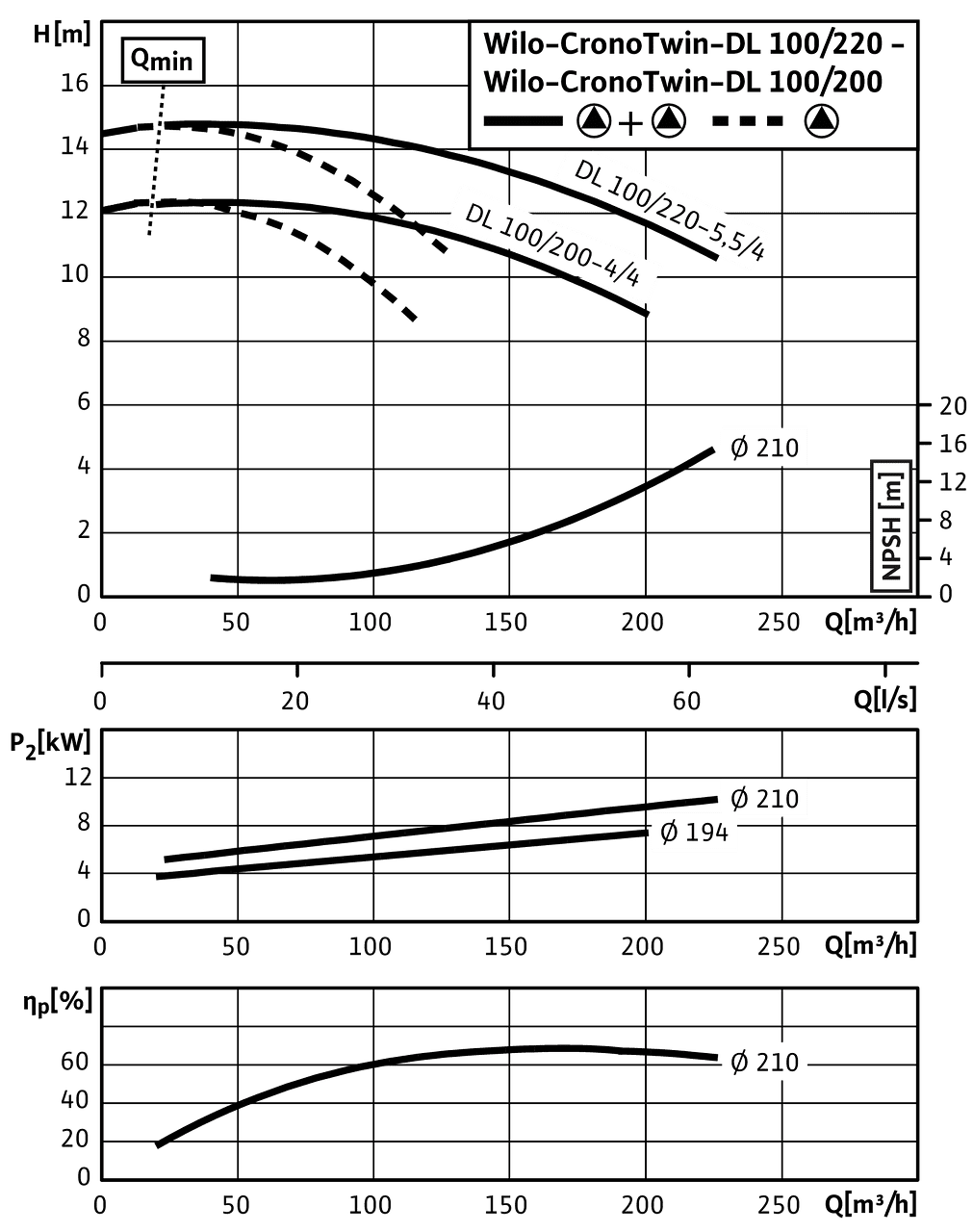

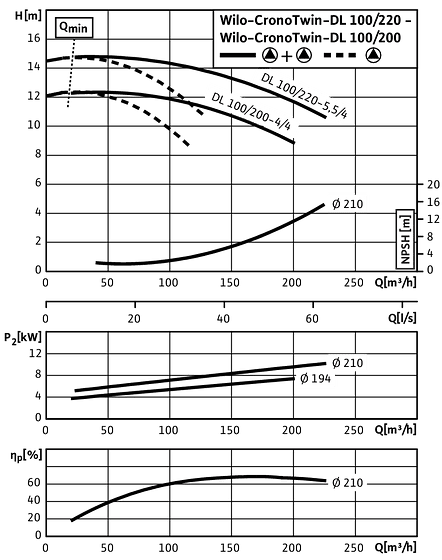

CronoTwin-DL 100/200-3/4 - 100/220-5,5/4, 4-pole - parallel operation

CronoTwin-DL 100/200-3/4 - 100/220-5,5/4, 4-pole - parallel operation
CronoTwin-DL 100/200-3/4 - 100/220-5,5/4, 4-pole - individual operation
CronoTwin-DL 100/200-3/4 - 100/220-5,5/4, 4-pole - parallel operation

Koblingsskjema

IPL

IPL

∆: Tilkoblingsskjema trekantkobling

Y: Tilkoblingsskjema stjernekobling

Motorvernbryter påkrevet på monteringsstedet. Kontroller rotasjonsretningen! Bytt om på to faser (hvilke som helst) for å endre rotasjonsretningen.

P2≤ 3 kW3~400 V Y
 3~230 V ∆
P2≥ 4 kW3~690 V Y
 3~400 V ∆

Etter fjerning av broene er Y-∆-start mulig.

IPL

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    CronoTwin-DL 100/200-4/4
  • EAN-nummer
    4048482219059
  • Artikkelnummer
    2120974
  • Ca. bruttovekt m
    272.1 kg
  • Ca. nettovekt m
    233 kg
  • Totallengde L
    796.0 mm
  • Høyde uten emballasje H
    550 mm
  • Farge
    Grønn
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Engangspall
  • Antall per lag
    1
  • Bredde uten emballasje L
    830.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    1
  • NRF-nummer
    9007331
