Drain TMW 32/11HD

Datablad

Hydrauliske data
  • Maks. driftstrykk p
    6 bar
  • Type løpehjulkonstruksjon
    Åpent flerkanalløpehjul
  • Fri kulegjennomgang for hydraulikk
    10 mm
  • Maks. nedsenkningsdybde
    3.00 m
  • Min. medietemperatur Tmin
    3 °C
  • Maks. medietemperatur Tmax
    35 °C
  • Omgivelsestemperatur min. Tmin
    3 °C
  • Maks. omgivelsestemperatur Tmax
    35 °C
Motordata
  • Nettilkobling
    1~230 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Effektfaktor cos φ
    0.93
  • Nominell motorytelse P2
    0.55 kW
  • Strøminngang P1 maks. P1 max
    750.0 W
  • Nominell strøm IN
    3.60 A
  • Startstrøm I
    9.8 A
  • Innkoblingstype
    Direkte online (DOL)
  • Nominelt turtall n
    2900 rpm
  • Maks. frekvens t
    50 1/h
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IP68
  • Driftstype (nedsenket)
    S1
  • Driftstype (ikke-nedsenket)
    S3-25%
Kabel
  • Lengde tilkoblingskabel
    10.0 m
  • Kabeltype
    H07RN-F
  • Kabeltverrsnitt
    3G1 mm²
  • Nettplugg
    Schuko
  • Type tilkoblingskabel
    Ikke avtagbart
Utrustning / funksjon
  • Flottørbryter
    ja
  • Type eksplosjonsvern
    ikke
  • Motorvern
    Bimetall
Materialer
  • Pumpehus
    PP-GF30
  • Løpehjul
    PPE/PS-GF20
  • Material tetning på pumpesiden
    BQ1PFF
  • Material tetning på motorsiden
    NBR
  • Material tetning
    NBR
  • Material motor
    1.4404
Installasjonsmål
  • Rørtilkobling på trykksiden RPD
    G 1¼
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Drain TMW 32/11HD
  • EAN-nummer
    4016322499541
  • Artikkelnummer
    4048715
  • Ca. nettovekt m
    7 kg
  • Ca. bruttovekt m
    7.2 kg
  • Lengdemål med forpakning
    195 mm
  • Høydemål med forpakning
    367 mm
  • Breddemål med forpakning
    195 mm
  • Pakningsegenskap
    Salgspakke
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Komplett nedsenkbar avløpspumpe for transportabel nedsenkbar installasjon til transportering av spillvann uten fekalier, avløpsvann og aggressive transportmedier. Hydraulikkhus og løpehjul av plast, motorhus, aksel og skruer av rustfritt stål av høy kvalitet. Hydraulikk med integrert virvelinnretning, vertikal gjenget tilkobling med integrert tilbakeslagsventil og åpen flerkanalløpehjul. Mantelstrømkjølt vekselstrømmotor (kjølingen skjer ved transportmediet mellom pumpe- og motorhus) med integrert driftskondensator og selvkoblende termisk motorovervåkning. Tilkoblingskabel med påmontert jordet støpsel og flottørbryter for automatisk nivåstyring. Tetningen på mediumsiden er i form av en mekanisk tetning, på motorsiden i form av en simmerring.

Driftsdata
  • Medium
    Water
Produktdata
  • Type løpehjulkonstruksjon
    Åpent flerkanalløpehjul
  • Fri kulegjennomgang for hydraulikk
    10 mm
  • Maks. driftstrykk PN
    2 bar
  • Maks. nedsenkningsdybde
    3.00 m
Motordata
  • Nettilkobling
    1~230 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Effektfaktor cos φ
    0.93
  • Nominell motorytelse P2
    0.55 kW
  • Nominell strøm IN
    3.60 A
  • Startstrøm I
    9.8 A
  • Innkoblingstype
    Direkte online (DOL)
  • Nominelt turtall n
    2900 rpm
  • Maks. frekvens t
    50 1/h
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IP68
  • Driftstype (nedsenket)
    S1
  • Driftstype (ikke-nedsenket)
    S3-25%
Kabel
  • Lengde tilkoblingskabel
    10.0 m
  • Kabeltype
    H07RN-F
  • Kabeltverrsnitt
    3G1 mm²
  • Nettplugg
    Schuko
  • Type tilkoblingskabel
    Ikke avtagbart
Utrustning / funksjon
  • Flottørbryter
    ja
  • Type eksplosjonsvern
    ikke
  • Motorvern
    Bimetall
Materialer
  • Pumpehus
    PP-GF30
  • Løpehjul
    PPE/PS-GF20
  • Aksel
    1.4404
  • Material tetning på pumpesiden
    BQ1PFF
  • Material tetning på motorsiden
    NBR
  • Material tetning
    NBR
  • Material motor
    1.4404
Installasjonsmål
  • Rørtilkobling på sugesiden RPS
    -
  • Rørtilkobling på trykksiden RPD
    G 1¼
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Drain TMW 32/11HD
  • Ca. nettovekt m
    7 kg
  • Artikkelnummer
    4048715

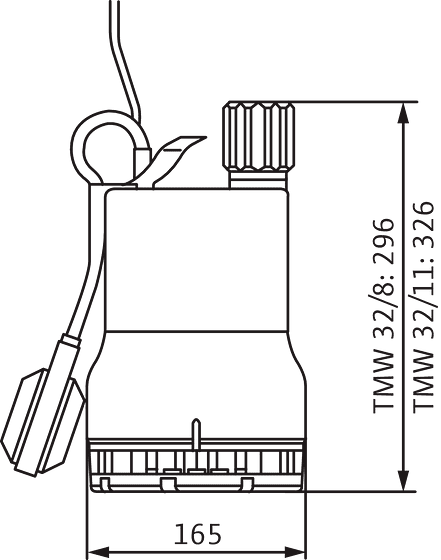

Mål og dimensjonsoversikt

Wilo-Drain TMW 32

Wilo-Drain TMW 32
Wilo-Drain TMW 32

Karakteristikk

Wilo-Drain TM/TMR/TMW 32

Wilo-Drain TM/TMR/TMW 32
Wilo-Drain TM/TMR/TMW 32

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Drain TMW 32/11HD
  • EAN-nummer
    4016322499541
  • Artikkelnummer
    4048715
  • Ca. bruttovekt m
    7.2 kg
  • Ca. nettovekt m
    7 kg
  • Totallengde L
    165.0 mm
  • Høyde uten emballasje H
    326 mm
  • Farge
    grønn/svart
  • Pakningsegenskap
    Salgspakke
  • Emballasjetype
    Kartong
  • Antall per lag
    1
  • Bredde uten emballasje L
    165.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    1
  • NRF-nummer
    9023167
