Economy MHI 802 (3~400 V, EPDM)
Datablad
Materialer
-
Pumpehus1.4301, X5CrNi18-10
-
Løpehjul1.4301, X5CrNi18-10
-
Mekanisk tetningBQ1E3GG
Driftsdata
-
Min. medietemperatur-15 Celsius
-
Maks. medietemperatur110 Celsius
-
Maks. driftstrykk10 bar
-
TrykkstussRp 1¼
-
Maks. omgivelsestemperatur40 Celsius
Motordata
-
Nettilkobling3~400 V, 50 Hz
-
InnkoblingstypeDirekte online (DOL)
-
1.9 A
-
Motorvirkningsgrad ηm 50 %79.5
-
Motorvirkningsgrad ηm 75 %80.7
-
Motorvirkningsgrad ηm 100 %80.7
-
Effektfaktor0.82
-
BeskyttelsesklasseIP54
Installasjonsmål
-
Rørtilkobling på sugesidenRp 1½
-
Rørtilkobling på trykksidenRp 1¼
Informasjon om bestillingsplasseringer
-
Ca. nettovekt12.60 kg
-
Beskrivelse4210739
-
FabrikatWilo

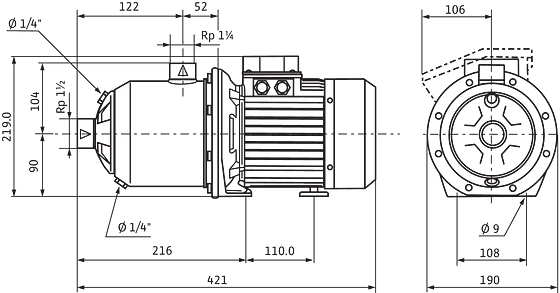

Mål og dimensjonsoversikt
Economy MHI


Karakteristikk
Economy MHI 802 - 805

Karakterstikk iht. ISO 9906: 2012 3B

Koblingsskjema
MHI, MHIL, MVIL, MHI


Bestillingsinformasjon
Information for order placements
-
FabrikatWilo
-
ProduktbetegnelseEconomy MHI 802 (3~400 V, EPDM)
-
EAN-nummer4048482691954
-
Beskrivelse4210739
-
Ca. bruttovekt14.1 kg
-
Ca. nettovekt12.60 kg
-
Totallengde421.0 mm
-
Høyde uten emballasje219 mm
-
Fargegrønn/sølv
-
PakningsegenskapTransportemballasje
-
EmballasjetypeKartong
-
Antall per lag1
-
Bredde uten emballasje190.0 mm
-
Minste bestillingsmengde1
-
Antall per palle1
Annonseringstekst
Flertrinns, normalsugende, horisontal høytrykkssentrifugalpumpe i blokkstruktur med horisontal suge- og vertikal trykkstuss.
Pumpen har en kompakt konstruksjon med gjennomgående motor-pumpeaksel og rotasjonsretningsuavhengig mekanisk tetning.
Pumpen er egnet for vannforsyning og trykkøkning, industrielle sirkulasjonsanlegg, prosessvann og kjølevann-kretsløp. Den kan likeledes tas i bruk i vaskeanlegg og til vanning.
Spesielle egenskaper / produktfordeler
- Plassparende, kompakt blokkutførelse
- Alle delene som kommer i berøring med mediet, som trinnkamre, løpe- og ledehjul samt pumpehus, er av rustfritt stål
- Godkjening for drikkevann (KTW, WRAS) for alle komponenter som kommer i berøring med mediet (EPDM versjon)
Leveringsomfang
- Flertrinns høytrykkssentrifugalpumpe Wilo-Economy MHI
- Monterings- og driftsveiledning
Dimensjoneringsanvisninger
- Motorvern for trefasevekselstrømmotor er tilgjengelig som tilbehør eller må tilrettelegges på monteringsstedet
- Vekselstrømsmotor er utstyrt med integrert termisk motorvern og kondensator
Materialer
-
Løpehjul1.4301, X5CrNi18-10
-
Pumpehus1.4301, X5CrNi18-10
-
Material tetningEPDM
-
Aksel1.4301, X5CrNi18-10
