Datablad

Materialer

Pumpehus

1.4409, GX2CrNiMo19-11-2
Løpehjul

1.4404, X2CrNiMo17-12-2
Mekanisk tetning

U3BVGG

Driftsdata

Min. medietemperatur

-15 Celsius
Maks. medietemperatur

90 Celsius
Maks. driftstrykk

16 bar
Trykkstuss

DN 50
Maks. omgivelsestemperatur

40 Celsius

Motordata

Nettilkobling

3~400 V, 50 Hz
Innkoblingstype

Direkte/star-delta
8.9 A
Motorvirkningsgrad ηm 50 %

87.3
Motorvirkningsgrad ηm 75 %

89.1
Motorvirkningsgrad ηm 100 %

89.2
Effektfaktor

0.86
Beskyttelsesklasse

IP55

Informasjon om bestillingsplasseringer

Ca. nettovekt

88.00 kg
Beskrivelse

4139778
Fabrikat

Wilo

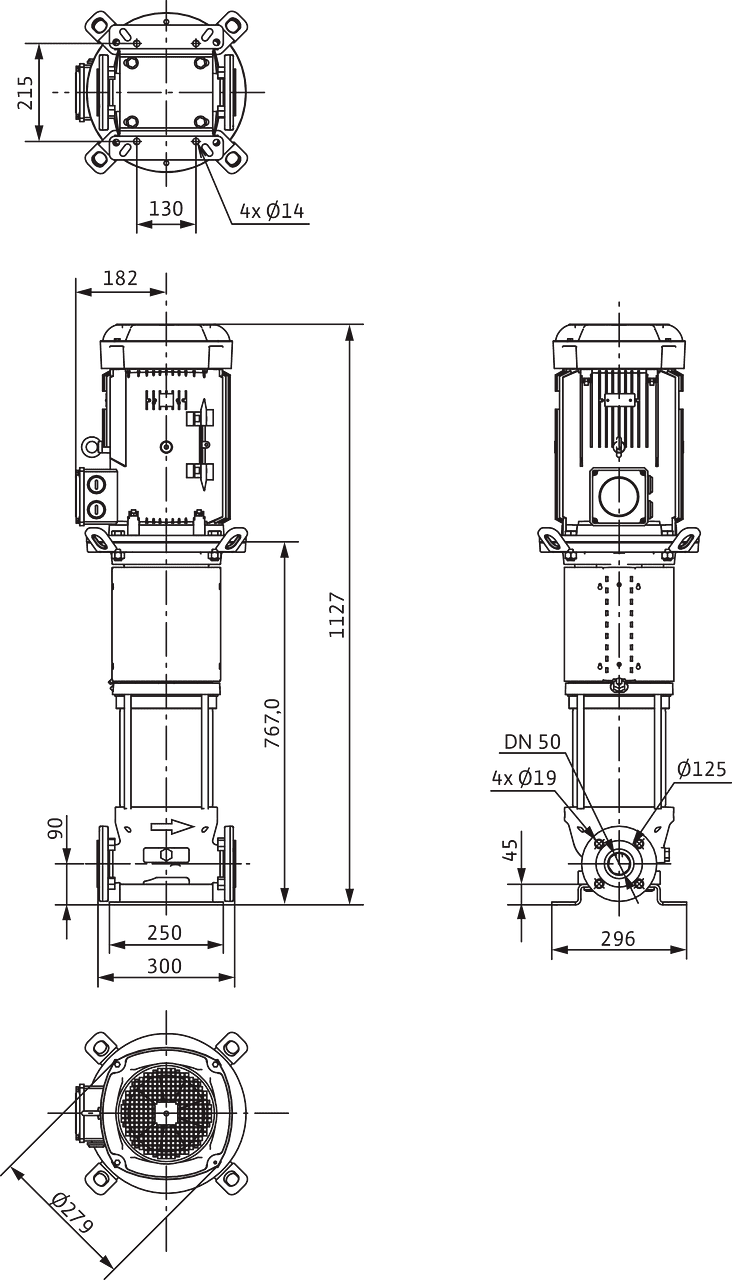

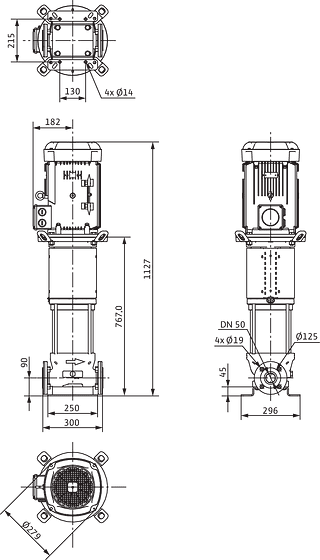

Mål og dimensjonsoversikt

4139778_ConGraph_helix_v__dim_01_0902

Karakteristikk

Helix V 2201 - 2216

Karakterstikk iht. ISO 9906: 2012 3B

Koblingsskjema

FLA system, Υ-Δ starting

AX0: Nettilkobling

AX1: Pumpetilkobling

AX2: Trykkbryter/grensebryter, sløyfe

AX3: Vannmangelbeskyttelse 1, 2 flottørbryter, nivåsensor; 1, 2, 3 nivåelektroder

AX5: potensialfri kontakt 1, 2, 3 pumpe på (ikke i testkjøring)

AX8: potensialfri kontakt 1, 2 driftsberedskap; 3, 4 pumpe på; 5, 6, 7 samlefeilmelding; 8, 9 overvåking nødoverløp (flottørbryter); 10, 11 overvåking nødoverløp (melding)

AX9: potensialfri kontakt 1, 2 overvåking forsyningsnett

AX10: Serviceklemmer (OBS: 230VAC ved pumpestart)

BX0: Nettilkobling

BX1: Pumpetilkobling

BX2: Trykkbryter 2/grensebryter 1, 2 trykkbryter 2; 3, 4 trykkbryter 3

BX3: Vannmangelbeskyttelse 1, 2 flottørbryter, nivåsensor; 1, 2, 3 nivåelektroder

BX5: potensialfri kontakt 1, 2, 3 pumpe på (ikke i testkjøring)

BX8: potensialfri kontakt 1, 2 driftsberedskap; 3, 4 pumpe på; 5, 6, 7 samlefeilmelding; 8, 9 overvåking nødoverløp (flottørbryter); 10, 11 overvåking nødoverløp (melding)

BX9: potensialfri kontakt 1, 2 overvåking forsyningsnett

BX10: Serviceklemmer (OBS: 230VAC ved pumpestart)

Bestillingsinformasjon

Information for order placements

Fabrikat

Wilo
Produktbetegnelse

Helix V 2204-2/25/V
EAN-nummer

4048482073972
Beskrivelse

4139778
Ca. bruttovekt

110.0 kg
Ca. nettovekt

88.00 kg
Totallengde

300.0 mm
Høyde uten emballasje

986 mm
Farge

grønn/sølv
Pakningsegenskap

Transportemballasje
Emballasjetype

Engangspall
Antall per lag

1
Bredde uten emballasje

296.0 mm
Minste bestillingsmengde

1
Antall per palle

1

Annonseringstekst

Højeffektiv højtrykscentrifugalpumpe i lodret version med inline-tilslutninger.

Den selvoptimerende højtrykscentrifugalpumpe i kompakt konstruktion giver mulighed for enkel vedligeholdelse. Pumpeakslen og IEC-normmotorens motoraksel forbindes med hinanden via en klemkobling, og et separat lanterne-kugleleje sikrer, at aksialkræfter optages optimalt. Mellemlejer i hydraulikken og korrosionsbestandig aksel med muffe i rustfrit stål sikrer en lang levetid. Specielle, fastmonterede løfteringe muliggør en nem installation af pumpen.

Pumpen er egnet til anvendelse inden for vandforsyning og trykforøgelse, i industrielle cirkulationssystemer samt i procesvandskredsløb og lukkede kølekredsløb. Desuden kan den anvendes i brandslukningsanlæg, bilvaskeanlæg og til vanding.

Specielle egenskaber/produktfordele

Effektivitetsoptimeret, lasersvejset 2D-/3D-hydraulik med gennemstrømnings- og afgasningsoptimering
Pumpehjul, styrehjul og trinhus i korrosionsbestandigt materiale
Flow- og NPSH-optimeret pumpehus
Vedligeholdelsesvenlig konstruktion med særligt robust koblingsbeskyttelse
Drikkevandsgodkendelse til pumper med dele i kontakt med væsken udført i rustfrit stål (EPDM-version)

Leveringsomfang

Wilo-Helix V højtrykscentrifugalpumpe
Monterings- og driftsvejledning

Henvisninger angående konstruktion

Motorværn leveres på forespørgsel eller stilles til rådighed på opstillingsstedet.
Klemmeboksens standardposition er på sugeflangen, men kan ændres efter behov.
Wilo-Helix V er udstyret med en brugervenlig patron-akseltætning og en seriemæssig pakning til nem vedligeholdelse
Afstandskoblingen (ved ≥ 7,5 kW) gør det muligt at udskifte akseltætningen uden at skulle afmontere motoren
Det fleksible lanternedesign, der får i to tilpasninger, giver mulighed for direkte adgang til akseltætningen.
Runde modflanger i støbejern eller rustfrit stål, skruer, møtrikker og pakninger fås som tilbehør.
Bypass-montagekit fås som tilbehør.
Wilo-Helix V i ATEX-version på forespørgsel
