Stratos 50/1-6 PN6/10

Datablad

Hydrauliske data
  • Maks. driftstrykk PN
    10 bar
  • Maks. løftehøyde H
    6.00 m
  • Maks. væskestrøm Q
    16.4 m³/h
  • Minste innløpshøyde ved 50 °C
    3
  • Minste innløpshøyde ved 95 °C
    10
  • Minste innløpshøyde ved 110 °C
    16
  • Min. medietemperatur Tmin
    -10 °C
  • Maks. medietemperatur Tmax
    110 °C
  • Omgivelsestemperatur min. Tmin
    -10 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
Motordata
  • Energieffektivitetsindeksen (EEI)
    0.20
  • Nettilkobling
    1~230 V ±10%, 50/60 Hz
  • Nominell strøm IN
    0.22 A
  • Nominell strøm IN
    1.37 A
  • Min. turtall nmin
    1400 rpm
  • Maks turtall nmax
    4800 rpm
  • Effektforbruk (min) P1 min
    12.0 W
  • Strøminngang P1 maks. P1 max
    310.0 W
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Kabelskjøt med gjenger
    1 x PG7
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IPX4D
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4122
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på trykksiden RPD
    DN 50
  • Rørtilkobling på sugesiden RPS
    DN 50
  • Monteringslengde l0
    240 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos 50/1-6 PN6/10
  • EAN-nummer
    4048482482842
  • Artikkelnummer
    2146340
  • Ca. nettovekt m
    11 kg
  • Ca. bruttovekt m
    12.1 kg
  • Lengdemål med forpakning
    340 mm
  • Høydemål med forpakning
    291 mm
  • Breddemål med forpakning
    320 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Høyeffektiv pumpe Wilo-Stratos

Elektronisk regulert

Våtløper-sirkulasjonspumpe med svært lave driftskostnader, for rørmontering. Kan brukes i alle varme-, lufte- og klimasystemer (-10 °C til +110 °C). Med integrert elektronisk effektregulering for konstant/variabelt differansetrykk. Varmeisoleringskapper som standard. Med enknapps-betjeningsnivå som standard for:

  • Pumpe PÅ / AV
  • Valg av reguleringstype:
    • dp-c (differansetrykk konstant)
    • dp-v (differansetrykk variabelt)
    • dp-T (differansetrykk temperaturstyrt) ved hjelp av IR-monitor/-stick, Modbus, BACnet, LON eller Can
    • Q-Limit for begrensning av den maksimale væskestrømmen (innstilling bare via IR-stick)
    • Aktuatordrift (innstilling konstant turtall)
  • Automatisk senkedrift (selvlærende)
  • Innstilling av settpunkt/turtall

Grafisk pumpedisplay med dreibar visning for horisontal og vertikal modulplassering, for visning av:

  • Driftsstatus
  • Reguleringsart
  • Nominell verdi differansetrykk/turtall
  • Feil-/varselsmeldinger

Synkronmotor med ECM-teknologi med svært høy virkningsgrad og høyt startdreiemoment, automatisk deblokkeringsfunksjon og integrert komplett motorvern.

Feilmeldingslampe, potensialfri samlefeilmelding, infrarødt grensesnitt for trådløs kommunikasjon med betjenings- og serviceenhet Wilo-IR-monitor/-stick.

Innstikk for Wilo-IF-moduler Stratos med grensesnitt for bygningsautomasjon BA eller dobbeltpumpestyring (tilbehør: IF-moduler Stratos Modbus, BACnet, LON, CAN, PLR, Ext.off, Ext.min, SBM, Ext.off/SBM eller DP).

Pumpehus av grått støpejern med katodisk dypplakkering, løpehjul av glassfiberforsterket kunststoff, aksel i rustfritt stål med metallimpregnerte kuleglidelagre.

For flenspumper - flensutførelser:

  • Standardutførelse for pumper DN 32 til DN 65: Kombiflens PN 6/10 (flens PN 16 ifølge EN 1092-2) for motflens PN 6 og PN 16
  • Standardutførelse for pumper DN 80 / DN 100: Flens PN 6 (dimensjonert PN 16 ifølge EN 1092-2) for motflens PN 6
  • Spesialutførelse for pumper DN 32 til DN 100: Flens PN 16 (ifølge EN 1092-2) for motflens PN 16
Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Minste innløpshøyde ved 50 °C
    3
  • Minste innløpshøyde ved 95 °C
    10
  • Minste innløpshøyde ved 110 °C
    16
Motordata
  • Energieffektivitetsindeksen (EEI)
    0.20
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Nettilkobling
    1~230 V, 50/60 Hz
  • Strøminngang P1 maks. P1 max
    310.0 W
  • Min. turtall nmin
    1400 rpm
  • Maks turtall nmax
    4800 rpm
  • Beskyttelsesklasse motor
    IPX4D
  • Kabelskjøt med gjenger
    1 x PG7
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4122
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på sugesiden RPS
    DN 50
  • Rørtilkobling på trykksiden RPD
    DN 50
  • Monteringslengde l0
    240 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos 50/1-6 PN6/10
  • Ca. nettovekt m
    11 kg
  • Artikkelnummer
    2146340

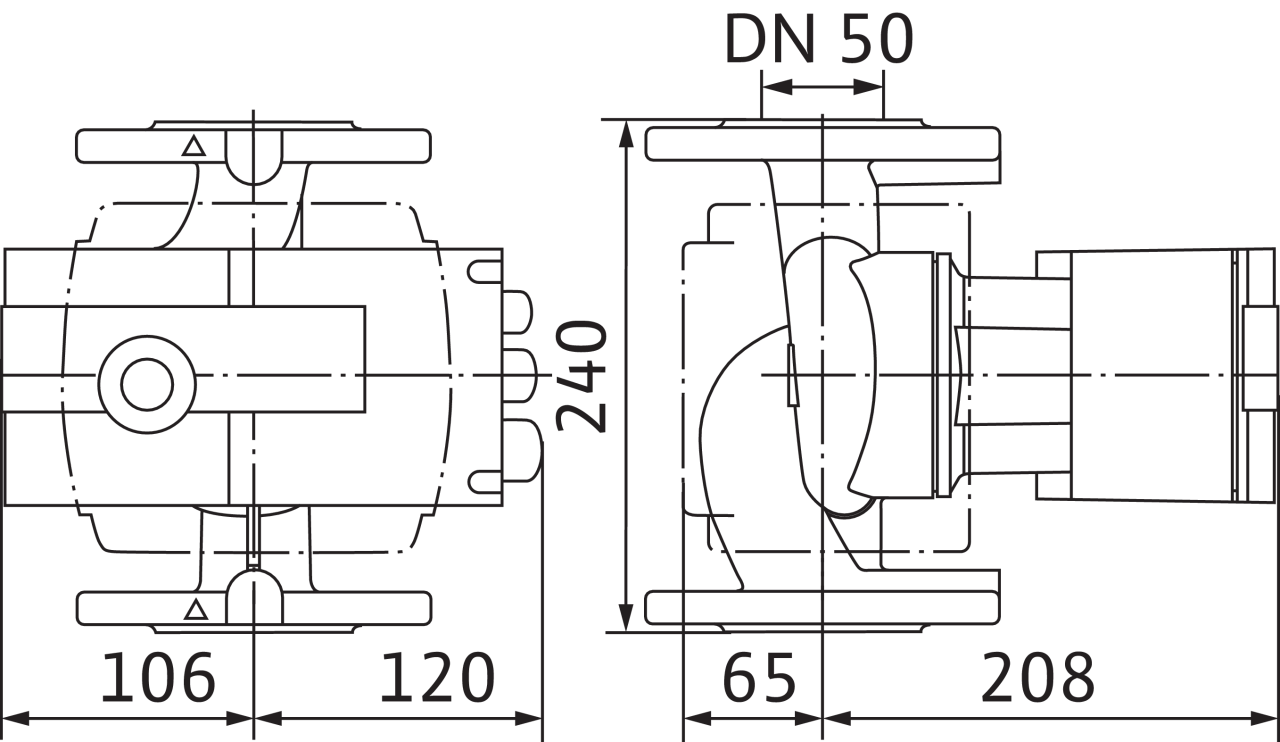

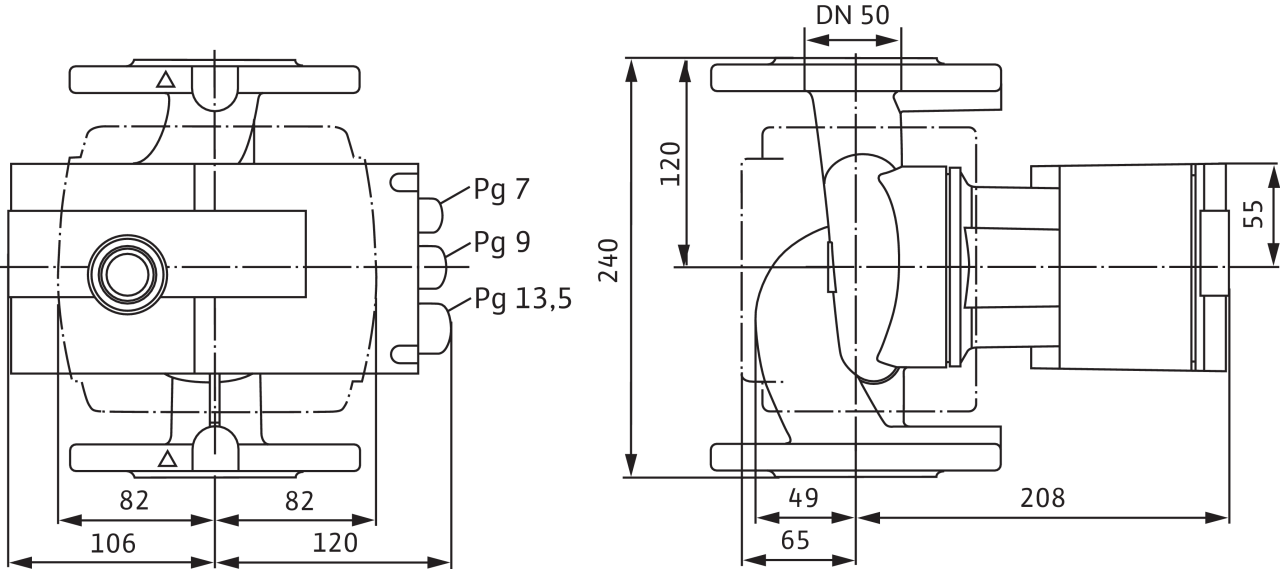

Mål og dimensjonsoversikt

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

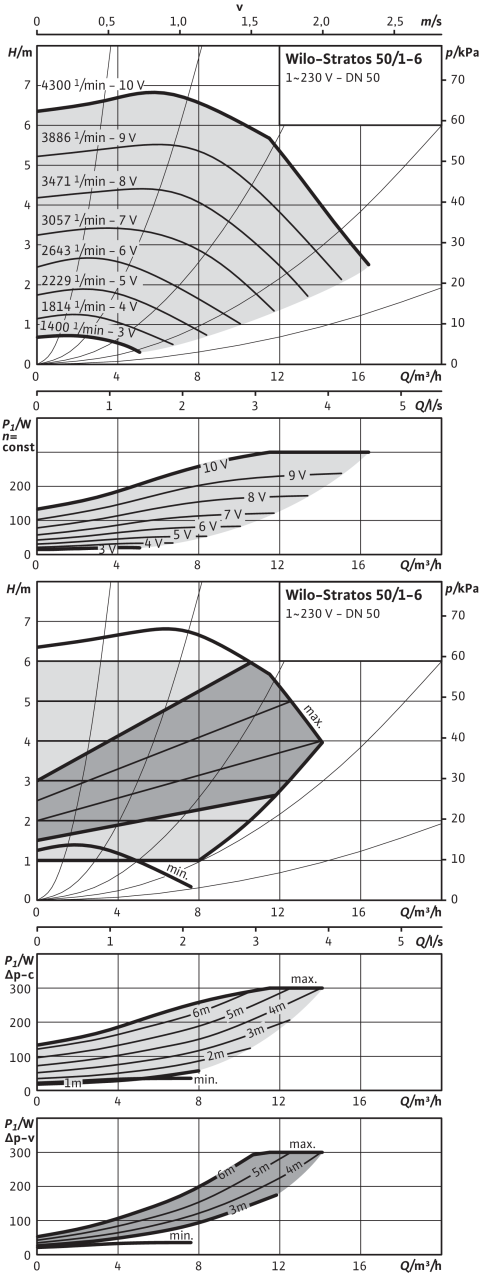

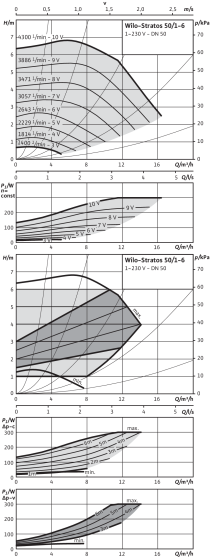

Karakteristikk

Stratos 50/1-6

Stratos 50/1-6
Stratos 50/1-6

Koblingsskjema

Stratos

Stratos

SSM:Samlet feilmelding

(normalt lukket iht. VDI 3814, belastbarhet 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Opsjon: 3~230 V, 50/60 Hz

Stratos

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos 50/1-6 PN6/10
  • EAN-nummer
    4048482482842
  • Artikkelnummer
    2146340
  • Ca. bruttovekt m
    12.1 kg
  • Ca. nettovekt m
    11 kg
  • Totallengde L
    240.0 mm
  • Høyde uten emballasje H
    260 mm
  • Farge
    grønn/svart
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Antall per lag
    6
  • Bredde uten emballasje L
    226.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    30
  • NRF-nummer
    9003443
