Stratos GIGA B 32/1-19/1,2-S1
Datablad
Hydrauliske data
-
Minsteeffektivitetsindeks (MEI)0.7
-
Maks. driftstrykk PN16 bar
-
Note on dimensioning16 bar til 120 °C, 13 bar til 140 °C
-
Min. medietemperatur Tmin0 °C
-
Maks. medietemperatur Tmax140 °C
-
Omgivelsestemperatur min. Tmin0 °C
-
Maks. omgivelsestemperatur Tmax40 °C
Motordata
-
Nettilkobling3~380 V, 50/60 Hz
-
Motor-effektivitetsklasseIE5
-
Nominell motorytelse P21,20 kW
-
Nominell strøm IN2,30 A
-
Nominelt turtall n4620 o/min
-
Maks turtall nmax4620 o/min
-
StøyemisjonEN 61800-3
-
Immunitet mot radiostøyEN 61800-3
-
IsolasjonsklasseF
-
Beskyttelsesklasse motorIP55
-
Motorvern
Materialer
-
Pumpehus5.1301/EN-GJL-250, KTL-coatet
-
LøpehjulPPS-GF40
-
AkselRustfritt stål
-
AkseltetningAQ1EGG
-
Lanterne5.1301/EN-GJL-250, KTL-coatet
Tillatte væsker (andre væsker på forespørsel)
-
Oppvarmingsvann (iht. VDI 2035)ja
-
Termisk oljeSpesialutførelse mot pristillegg
-
Kjøle- og kaldtvannja
-
Vannglykolblandinger (ved 20 – 40 vol.-% Glykol og medietemperatur ≤ 40 °C)ja
Installasjonsmål
-
Rørtilkobling på sugesidenDN 50
-
Rørtilkobling på trykksidenDN 32
Informasjon om bestillingsplasseringer
-
FabrikatWilo
-
ProduktbetegnelseStratos GIGA B 32/1-19/1,2-S1
-
EAN-nummer4048482778877
-
Artikkelnummer2189273
-
Ca. nettovekt m38 kg
-
Ca. bruttovekt m45,0 kg
-
Lengdemål med forpakning795 mm
-
Høydemål med forpakning465 mm
-
Breddemål med forpakning395 mm
-
PakningsegenskapTransportemballasje
-
EmballasjetypeKartong
-
Minste bestillingsmengde1
Annonseringstekst
Høyeffektiv blokkpumpe med EC-motor i energieffektivitetsklasse IE5 iht. IEC 60034-30-2 og elektronisk effekttilpasning i tørrløper-utførelse. Pumpen er utført som ettrinns lavtrykksentrifugalpumpe med flenstilkobling og mekanisk tetning Stratos GIGA B er først og fremst konstruert for transport av oppvarmingsvann (iht. VDI 2035), kaldtvann og vann/glykol-blandinger uten abrasive stoffer i varme-, klima- og kjølesystemer.
Utførelse:
- Ettrinns lavtrykk-sentrifugalpumpe med hel aksel i blokkutførelse, inkl. fot på pumpehuset
- Flens- husdimensjoner iht. EN 733
- Flens PN 16 - hull iht. EN 1092-2
- Trykkmålingstilkobling (R 1/8) for påmontert differansetrykkgiver (utførelse...-R1 uten differansetrykkgiver)
- Pumpehus og motorflens med katodisk dypplakkering som standard
- Mekanisk tetning for vanntransport inntil Tmaks. = +140 °C. Inntil T ≤ +40 °C er det tillatt med en glykoltilsetning på 20 % til 40 % volumandel. For vann-/glykolblandinger med glykolandel > 40 % til maks. 50 % volumandel og en medietemperatur på > +40 °C til maks. +120 °C eller andre medier som avviker fra vann bør det brukes en alternativ mekanisk tetning.
- Tilkoblingsspenninger 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
Tilbehør:
- Konsoller for fundamentfeste
- Differansetrykkgiversett 0 – 10 V for pumper i utførelsen ...-R1
- IR-monitor
- IR-stick
- IF-modul PLR
- IF-modul LON
- IF-modul Modbus
- IF-modul BACnet
- IF-modul CAN
Standard utførelse:
- Grønnknapp-betjeningsnivå for:
- Pumpe PÅ / AV
- Valg av reguleringstype: Δp-c (differansetrykk konstant), Δp-v (differansetrykk variabelt), PID regulator, n-constant (manuell drift)
- Innstilling nominell verdi / turtall
- Konfigurasjon av driftsparameter
- Feilkvittering
- Pumpedisplay for visning av:
- Reguleringstype
- Nominell verdi (f.eks. differansetrykk eller turtall)
- Feil-/varselsmeldinger
- Faktiske verdier (f.eks. effektforbruk, faktisk verdi for sensor)
- Driftsdata (f.eks. driftstimer, energiforbruk)
- Tilstandsdata (f.eks. tilstand på SSM- og SBM-relé)
- Apparatdata (f.eks. pumpenavn)
- Driftstype (bare ved slangerøranvendelse: hoved-/reservedrift, parallelldrift)
Ekstrafunksjoner:
- Analoge grensesnitt 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, integrert dobbeltpumpestyring for bruk i forbindelsesstykke, to konfigurerbare meldereleer for drifts- og feilmeldinger, konfigurerbar feilreaksjon tilpasset varme- og klimabruk, tilgangssperre på pumpen, integrert komplett motorvern (KLF) med utløsningselektronikk, kondensutslippsåpninger i motorhuset som standard (lukket ved levering), infrarødt grensesnitt for trådløs kommunikasjon med betjenings- og serviceenhet Wilo-IR-Monitor og Wilo-IR-Stick, innstikk for Wilo IF-moduler Modbus, BACnet, CAN, PLR, LON for tilkobling til bygningsautomasjon.
Driftsdata
-
MediumWater
-
medietemperatur T0 °C
-
omgivelsestemperatur T0 °C
-
Maks. driftstrykk PN16 bar
-
Note on dimensioning16 bar til 120 °C, 13 bar til 140 °C
-
Minsteeffektivitetsindeks (MEI)0.7
Motordata
-
Motor-effektivitetsklasseIE5
-
StøyemisjonEN 61800-3
-
Immunitet mot radiostøyEN 61800-3
-
Nettilkobling3~380 V, 50/60 Hz
-
Nominell effekt P21200,0 W
-
Maks turtall nmax4620 o/min
-
Nominell strøm IN2,30 A
-
IsolasjonsklasseF
-
Beskyttelsesklasse motorIP55
-
Motorvern
Materialer
-
Pumpehus5.1301/EN-GJL-250, KTL-coatet
-
LøpehjulPPS-GF40
-
AkselRustfritt stål
-
AkseltetningAQ1EGG
-
Lanterne5.1301/EN-GJL-250, KTL-coatet
Installasjonsmål
-
Rørtilkobling på sugesidenDN 50
-
Rørtilkobling på trykksidenDN 32
Informasjon om bestillingsplasseringer
-
FabrikatWilo
-
ProduktbetegnelseStratos GIGA B 32/1-19/1,2-S1
-
Ca. nettovekt m38 kg
-
Artikkelnummer2189273
Koblingsskjema
Stratos GIGA

L1, L2, L3: | Nettilkobling: 3~380 V - 3~480 V (±;10 %), 50/60 Hz |
PE: | Verneleder tilkobling |
DDG: | Tilkobling for differansetrykkgiver |
In1 (1): | Faktisk verdiinngang 0 - 10 V/0 - 20 mA; 2 - 10 V/4 - 20 mA |
GND (2): | Jordanslutning for In1 og In2 |
+ 24 V (3): | Likestrømsutgang for en ekstern forbruker/sensor. Maks. belastning 60 mA |
In2: | Settpunkt inngang 0 - 10 V/0 - 20 mA; 2 - 10 V/4 - 20 mA |
MP: | Multi-pumpe, grensesnitt for dobbeltpumpestyring |
Ext. Off: | "Prioritet AV" styreinngang Pumpen kan slås påeller av via en ekstern, potensialfri kontakt (24 V DC/10 mA). |
SBM:* | Potensialfri samlet driftsmelding (vekslekontakt i henhold til VDI 3814) |
SSM:* | Potensialfri samlefeilmelding (vekslekontakt i henhold til VDI 3814) |
AUX: | Ekstern pumpealternering (kun med dobbelt pumpedrift). Pumpealternering kan utføres ved hjelp av en ekstern, potensialfri kontakt (24 V DC/10 mA) |
DIP-bryter: | 1: Omkobling mellom drift (O) og service-modus (S) 2: Aktivere/deaktivere menyen for tilgangssperre |
Tillegg: | IF-modul for tilkobling til bygningsautomasjon |
* Belastningskapasitet til kontakter for SBM og SSM: min.: 12 V DC/10 mA maks.: 250 V AC/1 A |

Bestillingsinformasjon
Informasjon om bestillingsplasseringer
-
FabrikatWilo
-
ProduktbetegnelseStratos GIGA B 32/1-19/1,2-S1
-
EAN-nummer4048482778877
-
Artikkelnummer2189273
-
Ca. bruttovekt m45,0 kg
-
Ca. nettovekt m38 kg
-
Totallengde L540,0 mm
-
Høyde uten emballasje H360 mm
-
Fargegrønn/sølv
-
PakningsegenskapTransportemballasje
-
EmballasjetypeKartong
-
Antall per lag1
-
Bredde uten emballasje L276,0 mm
-
Minste bestillingsmengde1
-
Antall per palle1
-
Tilgjengelighet på markedet2019-05-01
-
Date of introduction2018-09-01
Downloads

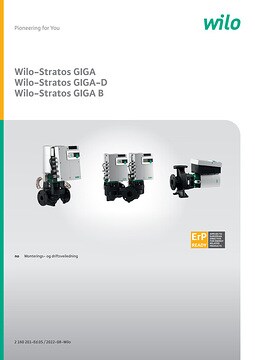

Wilo-Stratos GIGA Wilo-Stratos GIGA-D Wilo Stratos GIGA B
