Stratos GIGA-D 50/1-26/1,9

Datablad

Materialer
  • Pumpehus
    5.1301, EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Lanterne
  • Aksel
    1.4542, X5CrNiCuNb16-4
Driftsdata
  • Min. medietemperatur
    -20 Celsius
  • Maks. medietemperatur
    140 Celsius
  • Maks. driftstrykk
    16 bar
  • Maks. omgivelsestemperatur
    40 Celsius
  • Minsteeffektivitetsindeks (MEI)
    0.7
Motordata
  • Nettilkobling
    3~440 V, 50 Hz
  • Motor-effektivitetsklasse
    IE5
  • Støyemisjon
    EN 61800-3
  • Immunitet mot radiostøy
    EN 61800-3
  • Mekanisk nominell motoreffekt
    3.10 kW
  • Akseleffekt P2(Q=max.) t. valgt løpehjul * Pumpeantall
    3100 W
  • 6.3 A
  • Nominelt turtall
    4620 rpm
  • Maks turtall
    4620 rpm
  • Beskyttelsesklasse
    IP55
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 50
  • Rørtilkobling på trykksiden
    DN 50
Informasjon om bestillingsplasseringer
  • Ca. nettovekt
    84.00 kg
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos GIGA-D 50/1-26/1,9
  • Beskrivelse
    2170228

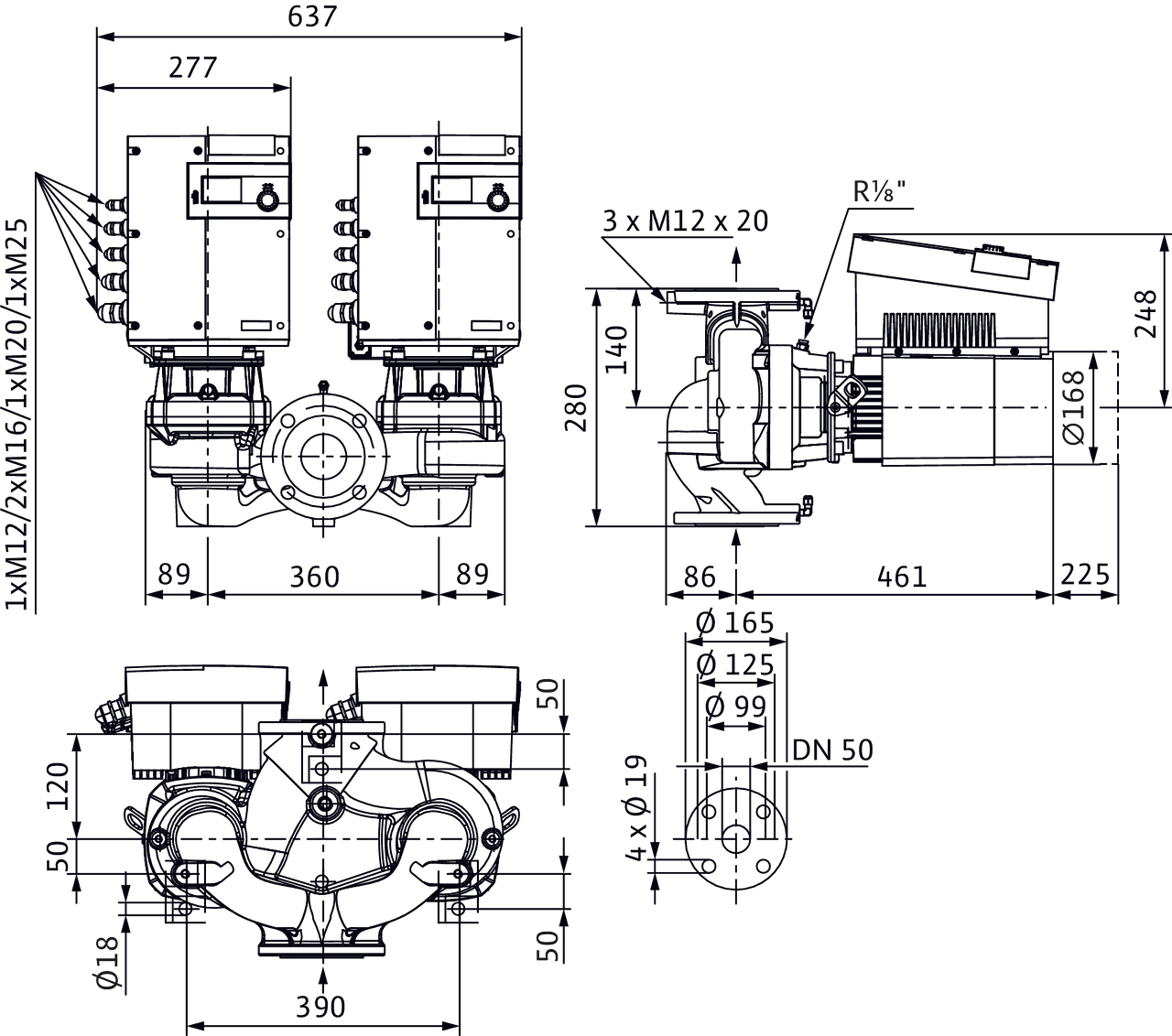

Mål og dimensjonsoversikt

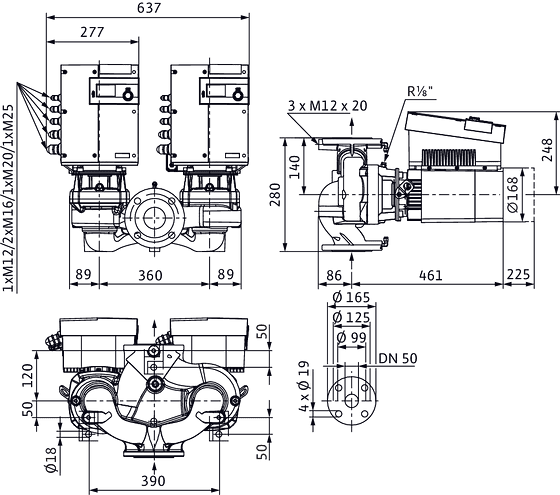

Stratos GIGA-D 50/1-26/1,9

Stratos GIGA-D 50/1-26/1,9
Stratos GIGA-D 50/1-26/1,9

Karakteristikk

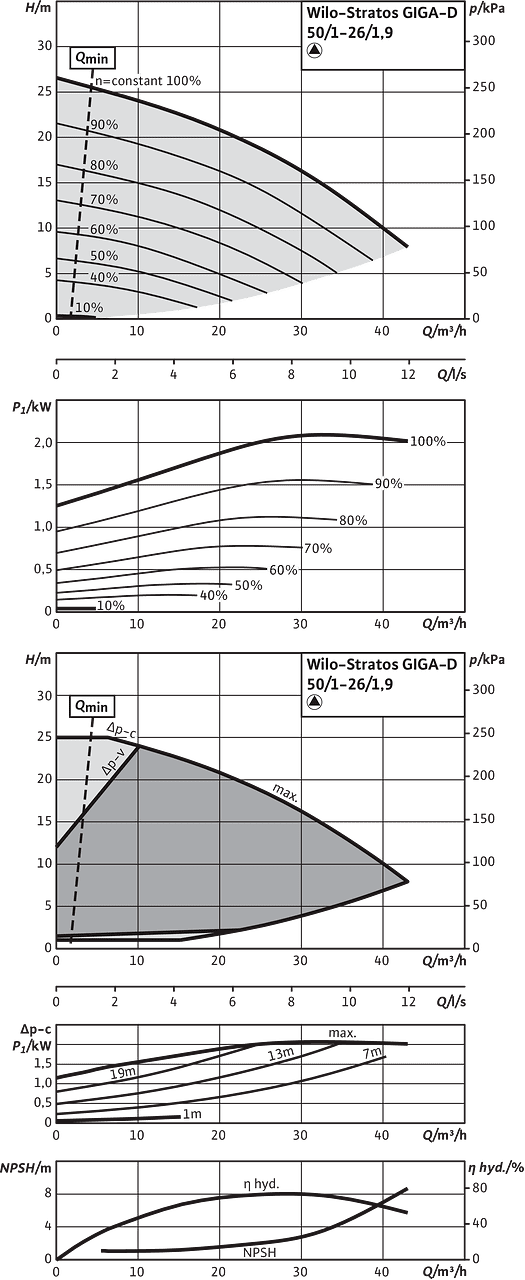

Stratos GIGA-D 50/1-26/1,9, Individual operation

Stratos GIGA-D 50/1-26/1,9, Individual operation

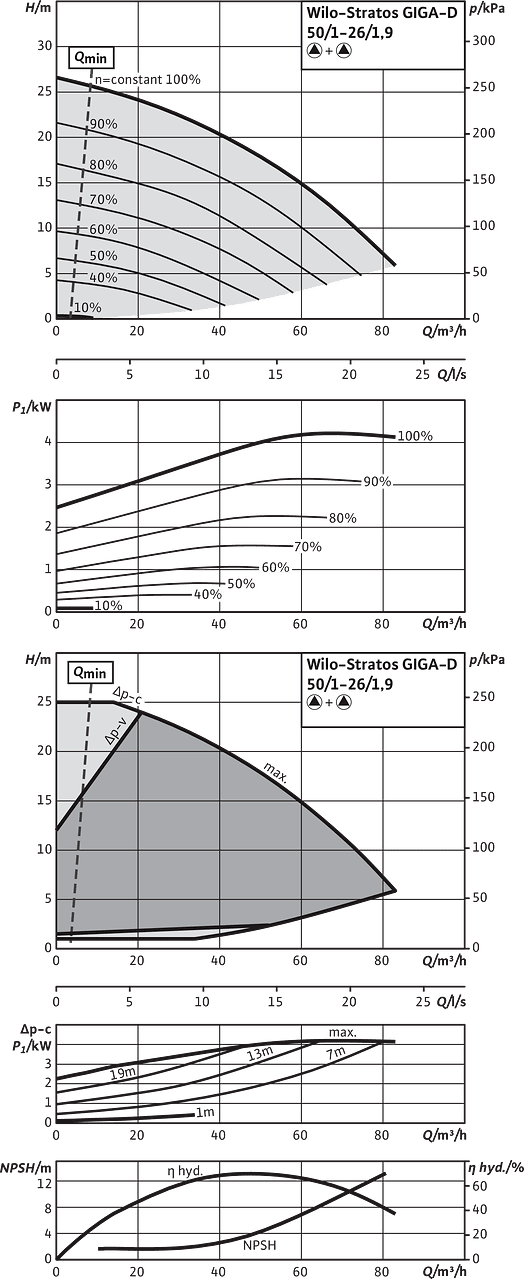

Stratos GIGA-D 50/1-26/1,9, Parallel operation

Stratos GIGA-D 50/1-26/1,9, Parallel operation

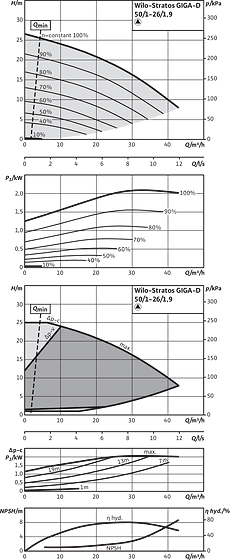

Stratos GIGA-D 50/1-26/1,9, Individual operation

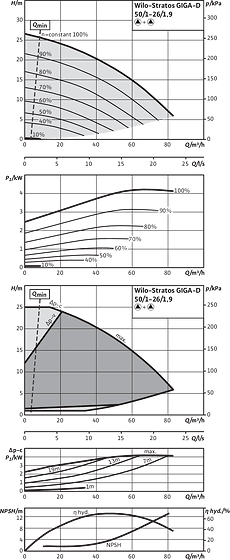

Stratos GIGA-D 50/1-26/1,9, Parallel operation

Koblingsskjema

Stratos GIGA

Stratos GIGA

L1, L2, L3:Nettilkobling: 3~380 V - 3~480 V (±10 %), 50/60 Hz
PE:Jordledningstilkobling
DDG:Tilkobling for differansetrykkgiver
In1 (1):Faktisk verdi, inngang 0-10 V/0-20 mA; 2-10 V/4-20 mA
GND (2):Jordtilkobling for in1 og in2
+ 24 V (3):Likespenningsinngang for en ekstern mottaker/sensor. Belastning maks. 60 mA
In2:Nominell verdi, inngang 0-10 V/0-20 mA; 2-10 V/4-20 mA
MP:Multi Pump, grensesnitt for dobbeltpumpestyring
Ext. off:

styringsinngang „Prioritet AV“

Pumpen kan aktiveres og deaktiveres via en ekstern, potensialfri kontakt (24 V DC/10 mA).

SBM:*Potensialfri samledriftsmelding (vekslekontakt iht. VDI 3814)
SSM:*Potensialfri samlefeilmelding (vekslekontakt iht. VDI 3814)
AUX:Ekstern pumpealternering (kun for dobbeltpumpe-drift). Pumpealternering kan gjennomførs via en ekstern, potensialfri kontakt (24 V DC / 10 mA)
DIP-bryter:

1: Omkobling mellom drifts- (O) og servicemodus (S)

2: Aktivere/deaktivere meny for tilgangssperre
Ekstrautstyr:iF-modul for tilkobling til bygningsautomasjon

* Belastbarhet på kontakter for SBM og SSM:

min.: 12 V DC/10 mA

maks.: 250 V AC/1 A

Stratos GIGA

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos GIGA-D 50/1-26/1,9
  • EAN-nummer
    4048482708560
  • Beskrivelse
    2170228
  • Ca. bruttovekt
    95.0 kg
  • Ca. nettovekt
    84.00 kg
  • Totallengde
    388.0 mm
  • Høyde uten emballasje
    548 mm
  • Farge
    grønn/sølv
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Engangspall
  • Antall per lag
    1
  • Bredde uten emballasje
    637.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    1

Annonseringstekst

Høyeffektiv Inline-dobbeltpumpe med EC-motor i energieffektivitetsklasse IE5 iht. IEC 60034-30-2 og elektronisk effekttilpasning i tørrløper-utførelse. Pumpen er utført som ettrinns lavtrykksentrifugalpumpe med flenstilkobling og mekanisk tetning Stratos GIGA-D er først og fremst konstruert for transport av oppvarmingsvann (iht. VDI 2035), kaldtvann og vann/glykol-blandinger uten abrasive stoffer i oppvarmings-, klima- og kjølesystemer.

Konstruksjon:

  • Ettrinns lavtrykk-sentrifugalpumpe med hel aksel i blokkutførelse
  • Spiralhus i Inline-utførelse (suge- og trykkstuss med like flenser på linje)
  • Flens PN 16 - hull iht. EN 1092-2
  • Trykkmålingstilkobling (R 1/8) for påmontert differansetrykkgiver (utførelse...-R1 uten differansetrykkgiver)
  • Pumpehus og motorflens med katodisk dypplakkering som standard
  • Mekanisk tetning for vanntransport opptil Tmax. = +140 °C. Opptil T ≤ +40 °C er tilsetning av glykol mellom 20 % og 40 % volumandel tillatt. For vann-/glykolblandinger med glykolandel > 40 % til maks. 50 % volumandel og en medietemperatur på > +40 °C til maks. +120 °C eller for andre medier enn vann, bør det brukes en alternativ mekanisk tetning.
  • Tilkoblingsspenninger: 3~480 V ±10 % 50/60 Hz; 3~440 V ±10 % 50/60 Hz; 3~400 V ±10 % 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz

Tilbehør:

  • Konsoller for fundamentfeste
  • Blindflens for dobbeltpumpehus
  • Differansetrykkgiversett 0-10 V for pumper i utførelsen ...–R1
  • IR-monitor
  • IR-stick
  • IF-modul PLR
  • IF-modul LON
  • IF-modul Modbus
  • IF-modul BACnet
  • IF-modul CAN

Standard utrustning:

  • Grønnknapp-betjeningsnivå for:
    • Pumpe på/av
    • Valg av reguleringstype: Δp-c (differansetrykk konstant), Δp-v (differansetrykk variabelt), PID regulator, n-constant (manuell drift)
    • Innstilling nominell verdi / turtall
    • Konfigurasjon av driftsparameter
    • Feilkvittering
  • Pumpedisplay for visning av:
    • Reguleringstype
    • Nominell verdi (f.eks. differansetrykk eller turtall)
    • Feil-/varselsmeldinger
    • Faktiske verdier (f.eks. effektforbruk, faktisk verdi for sensor)
    • Driftsdata (f.eks. driftstimer, energiforbruk)
    • Tilstandsdata (f.eks. tilstand på SSM- og SBM-relé)
    • Apparatdata (f.eks. pumpenavn)
    • Driftstype (bare ved dobbeltpumpedrift: hoved-/reservedrift, parallelldrift)
    • Status for trykkverdikorrektur

Tilleggsfunksjoner:

  • Analoge grensesnitt 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, integrert dobbeltpumpestyring, tidsintervall som kan stilles inn for pumpeskifte (ved dobbeltpumpedrift), to konfigurerbare meldereleer for drifts- og feilmeldinger, konfigurerbar feilreaksjon tilpasset varme- og klimabruk, tilgangssperre på pumpen, integrert komplett motorvern (KLF) med utløsningselektronikk, kondensutslippsåpninger i motorhuset som standard (lukket ved levering), infrarødt grensesnitt for trådløs kommunikasjon med betjenings- og serviceenhet Wilo-IR-Monitor og Wilo-IR-Stick, innstikk for Wilo IF-moduler Modbus, BACnet, CAN, PLR, LON for tilkobling til bygningsautomasjon.
Materialer
  • Pumpehus
    5.1301, EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Lanterne
  • Aksel
    1.4542, X5CrNiCuNb16-4
Driftsdata
  • Min. medietemperatur
    -20 Celsius
  • Maks. medietemperatur
    140 Celsius
  • Maks. driftstrykk
    16 bar
  • Maks. omgivelsestemperatur
    40 Celsius
  • Minsteeffektivitetsindeks (MEI)
    0.7
Motordata
  • Støyemisjon
    EN 61800-3
  • Immunitet mot radiostøy
    EN 61800-3
  • Nettilkobling
    3~440 V, 50 Hz
  • Akseleffekt P2(Q=max.) t. valgt løpehjul * Pumpeantall
    3100 W
  • Maks turtall
    4620 rpm
  • 6.3 A
  • Beskyttelsesklasse
    IP55
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 50
  • Rørtilkobling på trykksiden
    DN 50
Informasjon om bestillingsplasseringer
  • Ca. nettovekt
    84.00 kg
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos GIGA-D 50/1-26/1,9
  • Beskrivelse
    2170228

Downloads

Wilo-Stratos GIGA(-B)

Article Number 2160201, 2160202, 2160203, 2160204
Edition 1608
Versjonsnummer 02
Sideformat A4
Sideantall 70

PDF (8 MB)

Laste ned

PDF: Stratos GIGA-D 50/1-26/1,9
