Stratos MAXO-Z 30/0,5-8

Datablad

Hydrauliske data
  • Maks. driftstrykk PN
    10 bar
  • Min. medietemperatur Tmin
    -10 °C
  • Maks. medietemperatur T
    110 °C
  • Omgivelsestemperatur min. Tmin
    -10 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
  • Maks. tillatt total hardhet i drikkevannssirkulasjonssystemer
    3,57 mmol/l (20 °dH)
Motordata
  • Energieffektivitetsindeksen (EEI)
    0.19
  • Nettilkobling
    1~230 V, 50/60 Hz
  • Nominell motorytelse P2
    0.13 kW
  • Nominell strøm IN
    1.05 A
  • Min. turtall nmin
    500 rpm
  • Maks turtall nmax
    3600 rpm
  • Effektforbruk (min) P1 min
    7.0 W
  • Effektforbruk P1 max
    160.0 W
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Turtallsregulering
    Frekvensomformer
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse motor
    IPX4D
Materialer
  • Pumpehus
    1.4408
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4122
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på sugesiden
    G 2
  • Rørtilkobling på trykksiden
    G 2
  • Monteringslengde l0
    180 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos MAXO-Z 30/0,5-8
  • EAN-nummer
    4048482700120
  • Artikkelnummer
    2164670
  • Ca. nettovekt m
    8 kg
  • Ca. bruttovekt m
    8.6 kg
  • Lengdemål med forpakning
    400 mm
  • Høydemål med forpakning
    263 mm
  • Breddemål med forpakning
    300 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Premium smartpumpe Wilo-Stratos MAXO-Z

Høyeffektivitet-Inline våtløperpumpe med EC-motor og elektronisk effekttilpasning. Kan brukes for drikkevann samt oppvarmingsvann, kaldtvann og vann/glykol-blandinger. Energieffektivitetsindeks (EEI) mellom ≤ 0,17 og ≤ 0,19, avhengig av pumpetype.

Reguleringstyper:

  • Permanent, automatisk effekttilpasning til anleggsforholdene uten angivelse av settpunkt Wilo-Dynamic Adapt plus. Inntil 20 % strøminnsparing sammenlignet med reguleringstype dp-v.
  • Konstant temperatur (T-const., fabrikkinnstilling)
  • Konstant differansetemperatur (dT-const.)
  • Behovstilpasset væskestrømoptimalisering av forsyningspumpen gjennom kommunikasjon med flere pumper i et nettverk (Multi-Flow Adaptation).
  • Konstant væskestrøm (Q-const.)
  • Differansetrykkregulering dp-c hos et fjerntliggende punkt i rørsystemet (minimumspunktregulering)
  • Konstant differansetrykk (dp-c)
  • Variabelt differansetrykk (dp-v) med opsjon for angivelse av nominelt driftspunkt
  • Konstant turtall (n-const.)
  • Brukerdefinert PID-regulering

Funksjoner:

  • Varmemengdemåling
  • Kjølemengdemåling
  • Automatisk utkobling av pumpen ved null gjennomstrømning (No-Flow Stop)
  • Omkobling mellom varme- og kjøledrift (automatisk, ekstern eller manuell)
  • Justerbar væskestrømbegrensning med Q-Limit-funksjon (Qmin og Qmaks)
  • Driftstyper for dobbeltpumper: Optimalisert virkningsgrad i parallelldrift for dp-c og dp-v, hoved-/reservedrift
  • Lagring og gjenopprettelse av konfigurerte pumpeinnstillinger (3 gjenopprettingspunkter)
  • Visning av feil-/varselmeldinger i klartekst samt feilrettingsanbefalinger
  • Luftefunksjon for automatisk lufting av rotorkammeret
  • Automatisk nattsenking
  • Automatisk antiblokkering og integrert komplett motorvern
  • Tørrkjøringsregistering
  • Automatisk registrering av termisk desinfisering (for bruksvannsirkulasjon) i forbindelse med en separat temperatursensor

Visning:

  • Reguleringstype
  • Settpunkt
  • Volumstrøm
  • Temperatur
  • Effektforbruk
  • Elektrisk forbruk
  • Aktive påvirkninger (f.eks. STOP, No-Flow Stop)

Utførelse:

  • 2 konfigurerbare analoge innganger: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA og konvensjonell PT1000; strømforsyning med +24 V DC
  • 2 konfigurerbare digitale innganger (Ext. OFF, Ext. Min, Ext. Max, Varming/kjøling, Manuell overstyring (bygningsautomasjon frakoblet), betjeningslås (tastelås og fjernbetjenings-konfigurasjonsbeskyttelse))
  • 2 konfigurerbare meldereleer for drifts- og feilmeldinger
  • Innstikk for Wilo-CIF-moduler med grensesnitt for bygningsautomasjon BA (opsjonelt tilbehør: CIF-moduler Modbus RTU, BACnet MS/TP, LON, PLR)
  • Wilo Net som Wilo-systembuss for kommunikasjon mellom Wilo-produkter, f.eks. Multi-Flow Adaptation, dobbeltpumpedrift og Wilo-Smart Gateway
  • Integrert temperatursensor
  • Automatisk nøddrift ved unntakstilstander (pumpeturtall kan angis), f.eks. ved bortfall av busskommunikasjonen eller av sensorverdier
  • Grafisk fargedisplay (4,3 tommer) med enknapps håndbetjening
  • Avlesing og innstilling av driftsdata med bl.a. opprettelse av en oppstartsprotokoll via Bluetooth (uten spesielt tilbehør) ved hjelp av appen Wilo Assistant
  • Oppdagelse av kabelbrudd hos analoge signaler (i forbindelse med 2–10 V eller 4–20 mA)
  • Utvendig montering med værbeskyttelse mulig, med monterings- og driftsveiledning
  • Forhåndsinnstilt dato og klokkeslett
  • Isoleringsinnkapsling for oppvarmingsformål

Leveringsomfang:

  • Pumpe
  • Optimert Wilo-Connector
  • 2x kabelskjøt med gjenger M16 x 1,5
  • Underlagsskiver for flensskruer M12 og M16 (ved tilkoblingsdimensjoner DN 32 til DN 65)
  • 2x tetninger ved gjengetilkobling
  • Isoleringsinnkapsling
  • Monterings- og driftsveiledning kompakt

Valgfritt tilbehør:

  • Kuldeisolering ClimaForm for å forhindre kondensatdannelse
  • CIF-modul: Modbus RTU, BACnet MS/TP, LON, PLR
  • PT 1000 (B) rørsensor (for bruksvann)
  • PT 1000 (AA) sensor til installasjon i senkehylse
  • Differansetrykkgiver
Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Maks. tillatt total hardhet i drikkevannssirkulasjonssystemer
    3,57 mmol/l (20 °dH)
Motordata
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Nettilkobling
    1~230 V, 50/60 Hz
  • Effektforbruk P1 max
    160.0 W
  • Maks turtall nmax
    3600 rpm
  • Nominell strøm IN
    1.05 A
  • Beskyttelsesklasse motor
    IPX4D
  • Kabelskjøt med gjenger
    5 x M16x1.5
Materialer
  • Pumpehus
    1.4408
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4122
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på sugesiden
    G 2
  • Rørtilkobling på trykksiden
    G 2
  • Monteringslengde l0
    180 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos MAXO-Z 30/0,5-8
  • Ca. nettovekt m
    8 kg
  • Artikkelnummer
    2164670

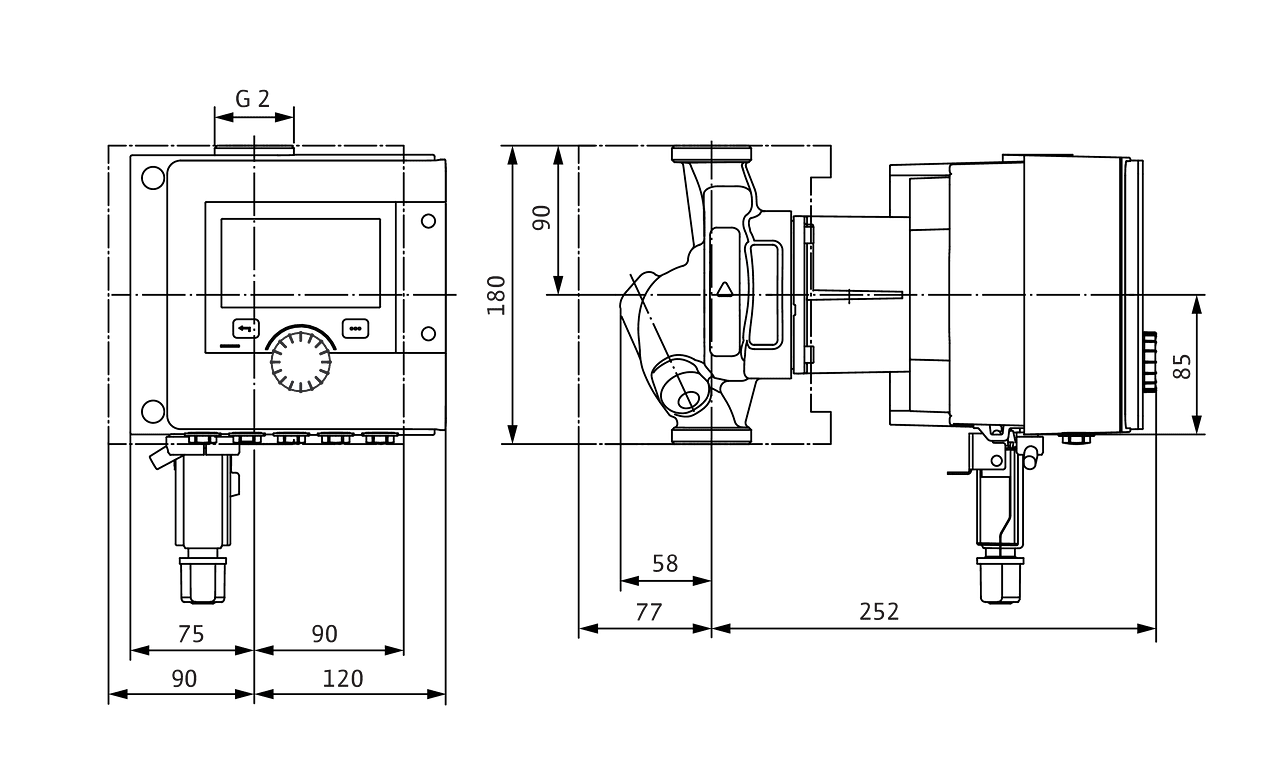

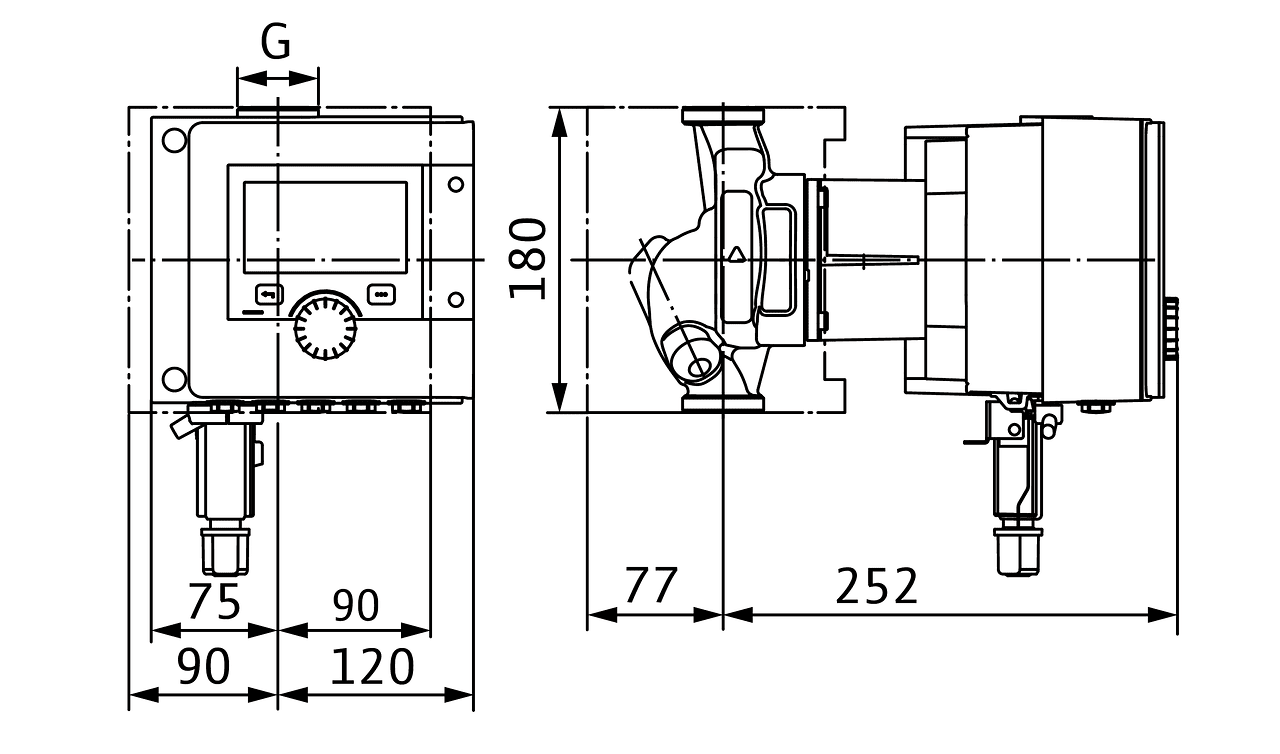

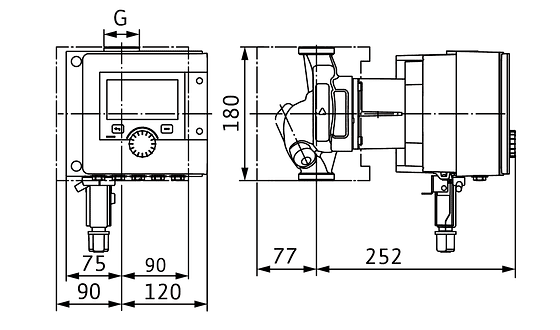

Mål og dimensjonsoversikt

Stratos MAXO-Z 30/0,5-8 PN 10

Stratos MAXO-Z 30/0,5-8 PN 10

Stratos MAXO-Z 30/0,5-8 PN 10

Stratos MAXO-Z 30/0,5-8 PN 10
Stratos MAXO-Z 30/0,5-8 PN 10
Stratos MAXO-Z 30/0,5-8 PN 10

Karakteristikk

Wilo-Stratos MAXO-Z 25/0,5-8, 30/0,5-8

Wilo-Stratos MAXO-Z 25/0,5-8, 30/0,5-8
Wilo-Stratos MAXO-Z 25/0,5-8, 30/0,5-8

Koblingsskjema

Standard: 1~ 230 V, 50/60 Hz, Option: 3~ 230 V, 50/60 Hz

Standard: 1~ 230 V, 50/60 Hz, Option: 3~ 230 V, 50/60 Hz

SSM: Collective fault signal (NC contact in accordance with VDI 3814, load capacity 1 A, 250 V ~)

Standard: 1~ 230 V, 50/60 Hz, Option: 3~ 230 V, 50/60 Hz

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos MAXO-Z 30/0,5-8
  • EAN-nummer
    4048482700120
  • Artikkelnummer
    2164670
  • Ca. bruttovekt m
    8.6 kg
  • Ca. nettovekt m
    8 kg
  • Totallengde L
    335.0 mm
  • Høyde uten emballasje H
    180 mm
  • Farge
    grønn/svart/sølv
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Antall per lag
    8
  • Bredde uten emballasje L
    210.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    32
  • NRF-nummer
    9007023
