Stratos PICO-Z 20/1-6

Datablad

Hydrauliske data
  • Maks. driftstrykk PN
    10 bar
  • Maks. medietemperatur Tmax
    70 °C
  • Min. medietemperatur Tmin
    2 °C
  • Omgivelsestemperatur min. Tmin
    0 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
  • Temperaturområde ved maks. omgivelsestemperatur +40 °C T
    +2...+70
Motordata
  • Nettilkobling
    1~230 V, 50/60 Hz
  • Nominell motorytelse P2
    0.03 kW
  • Nominell strøm IN
    0.44 A
  • Min. turtall nmin
    800 rpm
  • Maks turtall nmax
    4200 rpm
  • Effektforbruk (min) P1 min
    3.0 W
  • Effektforbruk P1 max
    45.0 W
  • Støyemisjon
    EN 61000-6-3
  • Immunitet mot radiostøy
    EN 61000-6-2
  • Elektromagnetisk kompatibilitet
    EN 61800-3
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse motor
    IPX4D
  • Turtallsregulering
    Frekvensomformer
  • Motorvern
    ikke nødvendig (blokkeringsstrømsikker)
Materialer
  • Pumpehus
    1.4409
  • Løpehjul
    PPE-GF30
  • Aksel
    1.4122
  • Material lager
    plastimpregnert kull
Installasjonsmål
  • Rørtilkobling på sugesiden
    G 1¼
  • Rørtilkobling på trykksiden
    G 1¼
  • Monteringslengde l0
    150 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos PICO-Z 20/1-6
  • EAN-nummer
    4048482755083
  • Artikkelnummer
    4216471
  • Ca. nettovekt m
    2 kg
  • Ca. bruttovekt m
    2.1 kg
  • Lengdemål med forpakning
    194 mm
  • Høydemål med forpakning
    121 mm
  • Breddemål med forpakning
    213 mm
  • Pakningsegenskap
    Salgspakke
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Denne cirkulationspumpe er kun egnet til drikkevand.

Vedligeholdelsesfri cirkulationspumpe til varmt brugsvand (vådløber-version) med gevindtilslutning, blokeringssikker synkronmotor iht. ECM-teknologi og integreret elektronisk ydelsesregulering til trinløs differenstrykregulering. Med højeste virkningsgrader og højt startmoment, inklusive automatisk antiblokeringsfunktion. Kan anvendes til alle anlæg til varmt brugsvand (+2 til +70 °C).

Seriemæssigt med:

  • Indstillelige reguleringstyper for optimal belastningstilpasning manuel driftstype Δp-c (differenstryk konstant),
  • Temperaturstyret driftstype
  • Registrering af den termiske desinfektion af brugsvandsbeholderen
  • Integreret motorværn
  • Drifts- og fejlindikator (med fejlkoder)
  • Visning af det løbende forbrug i watt og de akkumulerede kilowatt-timer, eller
  • visning af den aktuelle gennemstrømning og temperaturen
  • Reset-funktion til nulstilling af elmåleren eller tilbagestilling af indstillingerne til fabriksindstillingerne
  • “Hold”-funktion (tastelås) til spærring af indstillingerne
  • Minimumsforbrug kun 3 W
  • Automatisk antiblokeringsfunktion
  • Isoleringskapper seriemæssigt
Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Maks. tillatt total hardhet i drikkevannssirkulasjonssystemer
    3,57 mmol/l (20 °dH)
Motordata
  • Støyemisjon
    EN 61000-6-3
  • Immunitet mot radiostøy
    EN 61000-6-2
  • Nettilkobling
    1~230 V, 50/60 Hz
  • Effektforbruk P1 max
    45.0 W
  • Maks turtall nmax
    4200 rpm
  • Nominell strøm IN
    0.44 A
  • Beskyttelsesklasse motor
    IPX4D
  • Kabelskjøt med gjenger
    1 x PG11
Materialer
  • Pumpehus
    1.4409
  • Løpehjul
    PPE-GF30
  • Aksel
    1.4122
  • Material lager
    plastimpregnert kull
Installasjonsmål
  • Rørtilkobling på sugesiden
    G 1¼
  • Rørtilkobling på trykksiden
    G 1¼
  • Monteringslengde l0
    150 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos PICO-Z 20/1-6
  • Ca. nettovekt m
    2 kg
  • Artikkelnummer
    4216471

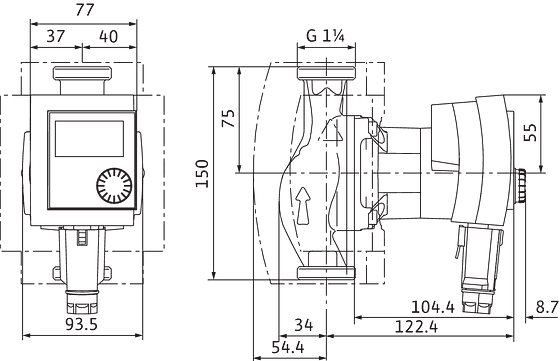

Mål og dimensjonsoversikt

4216471_ConGraph_stratos_pico_z_20_150__dim_01_1405

4216471_ConGraph_stratos_pico_z_20_150__dim_01_1405
4216471_ConGraph_stratos_pico_z_20_150__dim_01_1405

Karakteristikk

Stratos PICO-Z 20/1-6, 25/1-6

Stratos PICO-Z 20/1-6, 25/1-6

Stratos PICO-Z 20/1-6, 25/1-6

Stratos PICO-Z 20/1-6, 25/1-6
Stratos PICO-Z 20/1-6, 25/1-6
Stratos PICO-Z 20/1-6, 25/1-6

Koblingsskjema

Eco PICO-NOVA

Eco PICO-NOVA

Blokkerstrømsikker motor

Vekselstrømsmotor (EM) 2‐polet ‐ 1~230 V, 50 Hz

Eco PICO-NOVA

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Stratos PICO-Z 20/1-6
  • EAN-nummer
    4048482755083
  • Artikkelnummer
    4216471
  • Ca. bruttovekt m
    2.1 kg
  • Ca. nettovekt m
    2 kg
  • Totallengde L
    156.0 mm
  • Høyde uten emballasje H
    116 mm
  • Farge
    Grønn
  • Pakningsegenskap
    Salgspakke
  • Emballasjetype
    Kartong
  • Antall per lag
    20
  • Bredde uten emballasje L
    186.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    146
  • NRF-nummer
    9006724
