VeroLine-IP-E 40/150-3/2

Datablad

Hydrauliske data
  • Minsteeffektivitetsindeks (MEI)
    0.4
  • Maks. driftstrykk p
    10 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    120 °C
  • Omgivelsestemperatur min. Tmin
    0 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
Motordata
  • Nettilkobling
    3~440 V, 50 Hz
  • Motor-effektivitetsklasse
    IE4
  • Nominell motorytelse P2
    3.00 kW
  • Nominell strøm IN
    9.30 A
  • Nominelt turtall n
    2900 rpm
  • Maks turtall nmax
    2900 rpm
  • Støyemisjon
    EN 61800-3
  • Immunitet mot radiostøy
    EN 61800-3
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse motor
    IP55
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPE/PS-GF30
  • Aksel
    1.4021
  • Akseltetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Tillatte væsker (andre væsker på forespørsel)
  • Oppvarmingsvann (iht. VDI 2035)
    ja
  • Termisk olje
    Spesialutførelse mot pristillegg
  • Kjøle- og kaldtvann
    ja
  • Vannglykolblandinger (ved 20 – 40 vol.-% Glykol og medietemperatur ≤ 40 °C)
    ja
Installasjonsmål
  • Monteringslengde L0
    320 mm
  • Rørtilkobling på sugesiden RPS
    DN 40
  • Rørtilkobling på trykksiden RPD
    DN 40
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroLine-IP-E 40/150-3/2
  • EAN-nummer
    4048482646701
  • Artikkelnummer
    2158818
  • Ca. nettovekt m
    45 kg
  • Ca. bruttovekt m
    53.5 kg
  • Lengdemål med forpakning
    795 mm
  • Høydemål med forpakning
    615 mm
  • Breddemål med forpakning
    515 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Tørrløper-sirkulasjonspumpe i inlineutførelse for rørmontering eller fundamentmontering med integrert frekvensomformer for elektronisk regulering for bl.a. konstante eller variable differansetrykk (Δp-c/Δp-v). Trefasevekselstrømsmotor med frekvensomformer

Konstruksjon:

  • Ettrinns lavtrykk sentrifugalpumpe med hel aksel i blokkutførelse
  • Spiralhus i inlineutførelse
  • Flens PN 16 - hull iht. EN 1092-2
  • Trykkmålingstilkobling (R 1/8) for påmontert differansetrykkgiver (utførelse...-R1 uten differansetrykkgiver)
  • Pumpehus og motorflens med katodisk dypplakkering som standard
  • Mekanisk tetning for vanntransport inntil T=120 °C. Inntil Tmaks= +40 °C er tilsetning av glykol fra 20 til 40 % volumandel tillatt. Andre mekaniske tetninger eller andre transportmedier/temperaturer på forespørsel.

Tilbehør:

  • Konsoller for fundamentfeste
  • IR-monitor
  • IR-stick
  • IF-modul PLR
  • IF-modul LON
  • IF-modul Modbus
  • IF-modul BACnet
  • IF-modul CAN
  • Reguleringssystemene VR-HVAC/CCe-HVAC/SCe-HVAC
  • Differansetrykkgiver (DDG)-sett 0-10 V for pumper i utførelsen ...–R1

Standard utrustning:

  • Med enknapps-betjeningsnivå som standard for:
    • Pumpe av/på
    • Innstilling nominell verdi / turtall
    • Valg av reguleringstype: Δp-c (differansetrykk konstant), Δp-v (differansetrykk variabelt), PID regulator, n-constant (manuell drift)
    • Valg av driftstype ved dobbeltpumpedrift (hoved-/reservedrift, parallelldrift)
    • Konfigurasjon av driftsparameter
    • Feilkvittering
  • Pumpedisplay for visning av:
    • Reguleringstype
    • Nominell verdi (f.eks. differansetrykk eller turtall)
    • Feil-/varselsmeldinger
    • Faktiske verdier (f.eks. effektforbruk, faktisk verdi for sensor)
    • Driftsdata (f.eks. driftstimer, energiforbruk)
    • Tilstandsdata (f.eks. tilstand på SSM- og SBM-relé)
    • Apparatdata (f.eks. pumpenavn)

Tilleggsfunksjoner:

  • Grensesnitt: Styringsinngang „Prioritet AV“, „Ekstern pumpealternering“ (fungerer kun ved dobbeltpumpedrift), analoginngang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA for aktuatordrift (DDC) eller for settpunktfjernstyring, analoginngang 0–10 V, 2–10 V, 0–20 mA, 4–20 mA for faktiskverdi-signal på trykksensor, infrarødt grensesnitt for trådløs kommunikasjon med betjenings- og serviceenheten Wilo-IR-stick/IR-monitor, innstikk for Wilo IF-moduler Modbus, BACnet, CAN, PLR, LON for tilkobling til bygningsautomasjon, konfigurerbare, potensialfrie feil- og drifts-/klarmeldinger, grensesnitt for dobbeltpumpekommunikasjon
  • Tidsintervall for pumpealternering kan innstilles (ved dobbeltpumpedrift)
  • Integrert komplett motorvern
  • Ulike driftstyper for oppvarming (HV) eller klima (AC)
  • Tilgangssperre
  • Ulike betjeningsnivåer: Standard/service
Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Minsteeffektivitetsindeks (MEI)
    0.4
Motordata
  • Motor-effektivitetsklasse
    IE4
  • Støyemisjon
    EN 61800-3
  • Immunitet mot radiostøy
    EN 61800-3
  • Nettilkobling
    3~440 V, 50 Hz
  • Nominell effekt P2
    3000.0 W
  • Maks turtall nmax
    2900 rpm
  • Nominell strøm IN
    9.30 A
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse motor
    IP55
  • Motorvern
    integrert
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPE/PS-GF30
  • Aksel
    1.4021
  • Akseltetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installasjonsmål
  • Rørtilkobling på sugesiden RPS
    DN 40
  • Rørtilkobling på trykksiden RPD
    DN 40
  • Monteringslengde l0
    320 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroLine-IP-E 40/150-3/2
  • Ca. nettovekt m
    45 kg
  • Artikkelnummer
    2158818

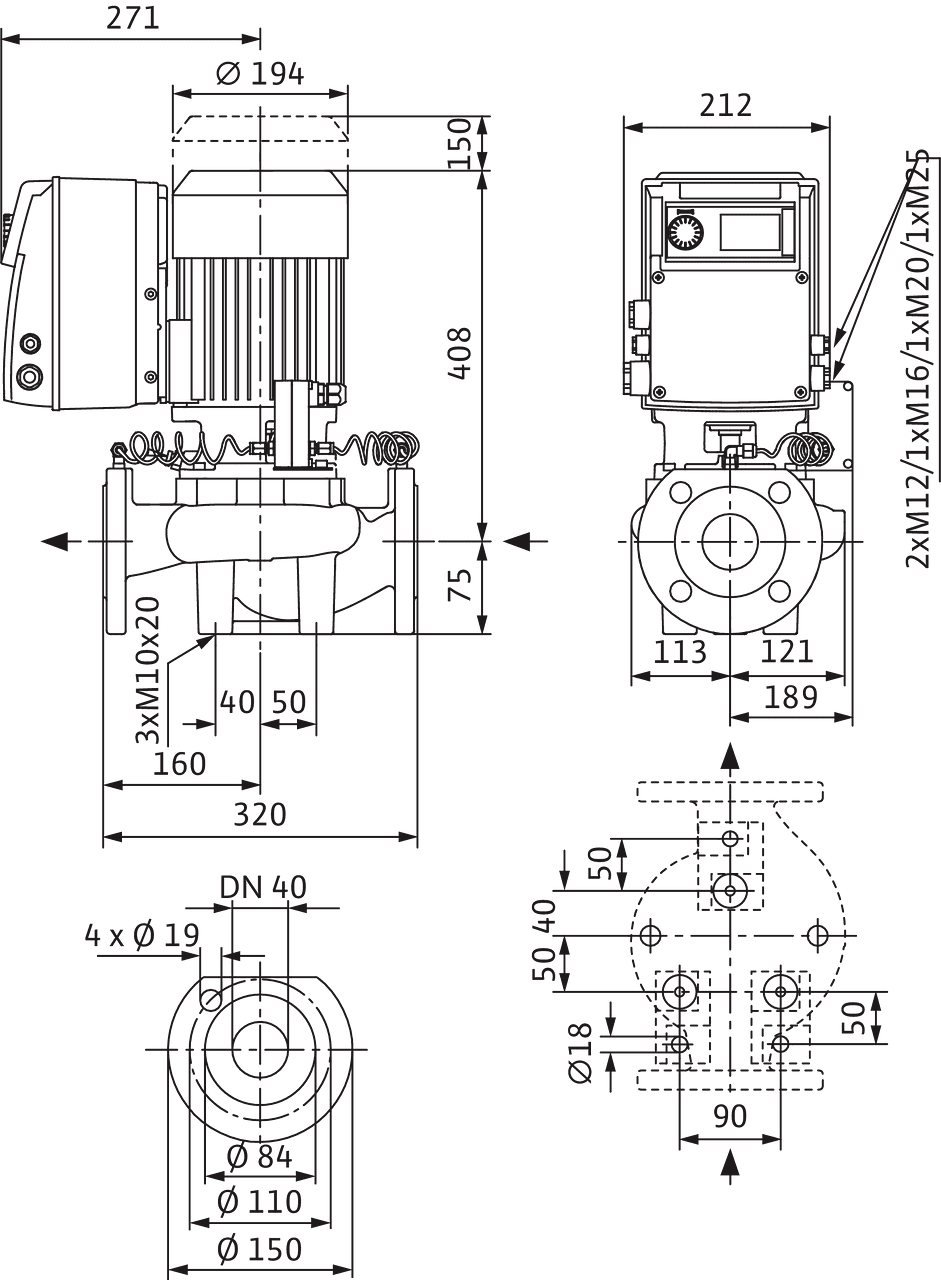

Mål og dimensjonsoversikt

VeroLine-IP-E 40/150-3/2

VeroLine-IP-E 40/150-3/2

Viktig:

Hus med ben for fundamentmontering og åpninger M10, konsoller på forespørsel.

VeroLine-IP-E 40/150-3/2

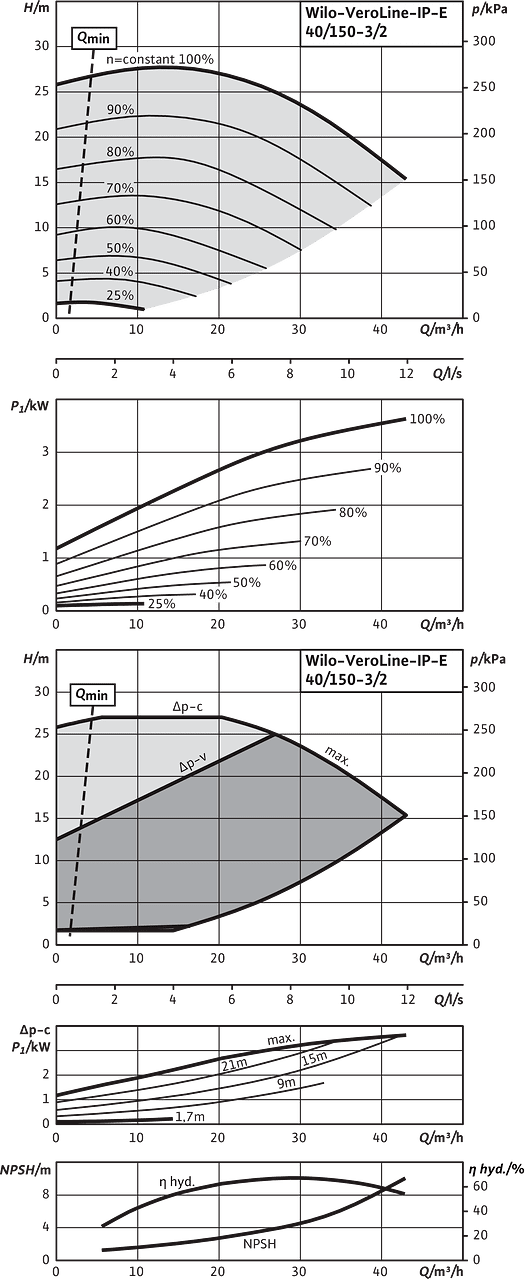

Karakteristikk

VeroLine-IP-E 40/150-3/2

VeroLine-IP-E 40/150-3/2
VeroLine-IP-E 40/150-3/2

Koblingsskjema

IL-E

IL-E

L1, L2, L3:Nettilkobling: 3~440 V ±10 %, 50/60 Hz; 3~400 V ±10 %, 50/60 Hz; 3~380 V -5 %/+10 %, 50/60 Hz
PE:Jordledningstilkobling
DDG:Tilkobling for differansetrykkgiver
In1 (1):Nominell verdi, inngang 0-10 V/0-20 mA; 2-10 V/4-20 mA
GND (2):Jordtilkobling for in1 og in2
+ 24 V (3):Likespenningsinngang for en ekstern mottaker/sensor. Belastning maks. 60 mA
In2:Nominell verdi, inngang 0-10 V/0-20 mA; 2-10 V/4-20 mA
MP:Multi Pump, grensesnitt for dobbeltpumpestyring
Ext. Off:Styreinngang "Forrang AV": Pumpen kan aktiveres og deaktiveres via en ekstern, potensialfri kontakt (24 V DC/10 mA).
SBM:*Potensialfri samledriftsmelding (vekslekontakt iht. VDI 3814)
SSM:*Potensialfri samlefeilmelding (vekslekontakt iht. VDI 3814)
aux:Ekstern pumpealternering (kun for dobbeltpumpe-drift). Pumpealternering kan gjennomførs via en ekstern, potensialfri kontakt (24 V DC / 10 mA)
DIP-bryter:1: Omkobling mellom drifts- (O) og servicemodus (S)2: Aktivere/deaktivere meny for tilgangssperre
Opsjon:IF-modul for tilkobling til bygningsautomasjon

* Belastbarhet på kontakter for SBM og SSM:

min.: 12 V DC/10 mA

maks.: 250 V AC/1 A

IL-E

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroLine-IP-E 40/150-3/2
  • EAN-nummer
    4048482646701
  • Artikkelnummer
    2158818
  • Ca. bruttovekt m
    53.5 kg
  • Ca. nettovekt m
    45 kg
  • Totallengde L
    503.0 mm
  • Høyde uten emballasje H
    431 mm
  • Farge
    Grønn
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Antall per lag
    1
  • Bredde uten emballasje L
    302.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    1
  • NRF-nummer
    9003196
