VeroLine-IPL 40/120-1,5/2

Datablad

Hydrauliske data
  • Minsteeffektivitetsindeks (MEI)
    0.4
  • Maks. driftstrykk p
    10 bar
  • Maks. driftstrykk PN
    10 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    120 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
Motordata
  • Nettilkobling
    3~400 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Motor-effektivitetsklasse
    IE3
  • Nominell motorytelse P2
    1.50 kW
  • Nominell strøm IN
    3.18 A
  • Nominelt turtall n
    2900 1/min
  • Effektfaktor cos φ
    0.80
  • Motorvirkningsgrad ηm 50 % ηM 50%
    82.3
  • Motorvirkningsgrad ηm 75 % ηM 75%
    84.2
  • Motorvirkningsgrad ηm 100 % ηM 100%
    84.2
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse motor
    IP55
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPE/PS-GF30
  • Aksel
    1.4021
  • Mekanisk tetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 40
  • Rørtilkobling på trykksiden
    DN 40
  • Monteringslengde l0
    320 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroLine-IPL 40/120-1,5/2
  • EAN-nummer
    4048482214726
  • Artikkelnummer
    2121201
  • Ca. nettovekt m
    33 kg
  • Ca. bruttovekt m
    36.5 kg
  • Lengdemål med forpakning
    595 mm
  • Høydemål med forpakning
    465 mm
  • Breddemål med forpakning
    395 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Et-trins tørløbercentrifugalpumpe i kompakt inline-konstruktion med direkte påflanget trefasestrømmotor og udelt aksel eller normmotor (version N) fast forbundet med lanterne og via kobling. Serien IPL er egnet til rørinstallation eller fundamentopstilling. Konsollen kan fås som tilbehør. Med tovejs bælg-akseltætning (kraft-skyllet) og kavitationsreducerende plastpumpehjul.

Flange med trykmålingstilslutninger R 1/8. Pumpehus og lanterne er KTL-belagte.

Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Minsteeffektivitetsindeks (MEI)
    0.4
Motordata
  • Motor-effektivitetsklasse
    IE3
  • Nettilkobling
    3~400 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Nominell effekt P2
    1500.0 W
  • Nominelt turtall n
    2900 1/min
  • Nominell strøm IN
    3.18 A
  • Effektfaktor cos φ
    0.80
  • Motorvirkningsgrad ηm 50 % ηM 50%
    82.3
  • Motorvirkningsgrad ηm 75 % ηM 75%
    84.2
  • Motorvirkningsgrad ηm 100 % ηM 100%
    84.2
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IP55
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPE/PS-GF30
  • Aksel
    1.4021
  • Akseltetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 40
  • Rørtilkobling på trykksiden
    DN 40
  • Monteringslengde l0
    320 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroLine-IPL 40/120-1,5/2
  • Ca. nettovekt m
    33 kg
  • Artikkelnummer
    2121201

Mål og dimensjonsoversikt

VeroLine-IPL 40/120-1,5/2

VeroLine-IPL 40/120-1,5/2

Viktig:

Hus med ben for fundamentmontering, konsoller på forespørsel; II Trykkmålingstilkobling R1/8; III lufting R1/8

VeroLine-IPL 40/120-1,5/2

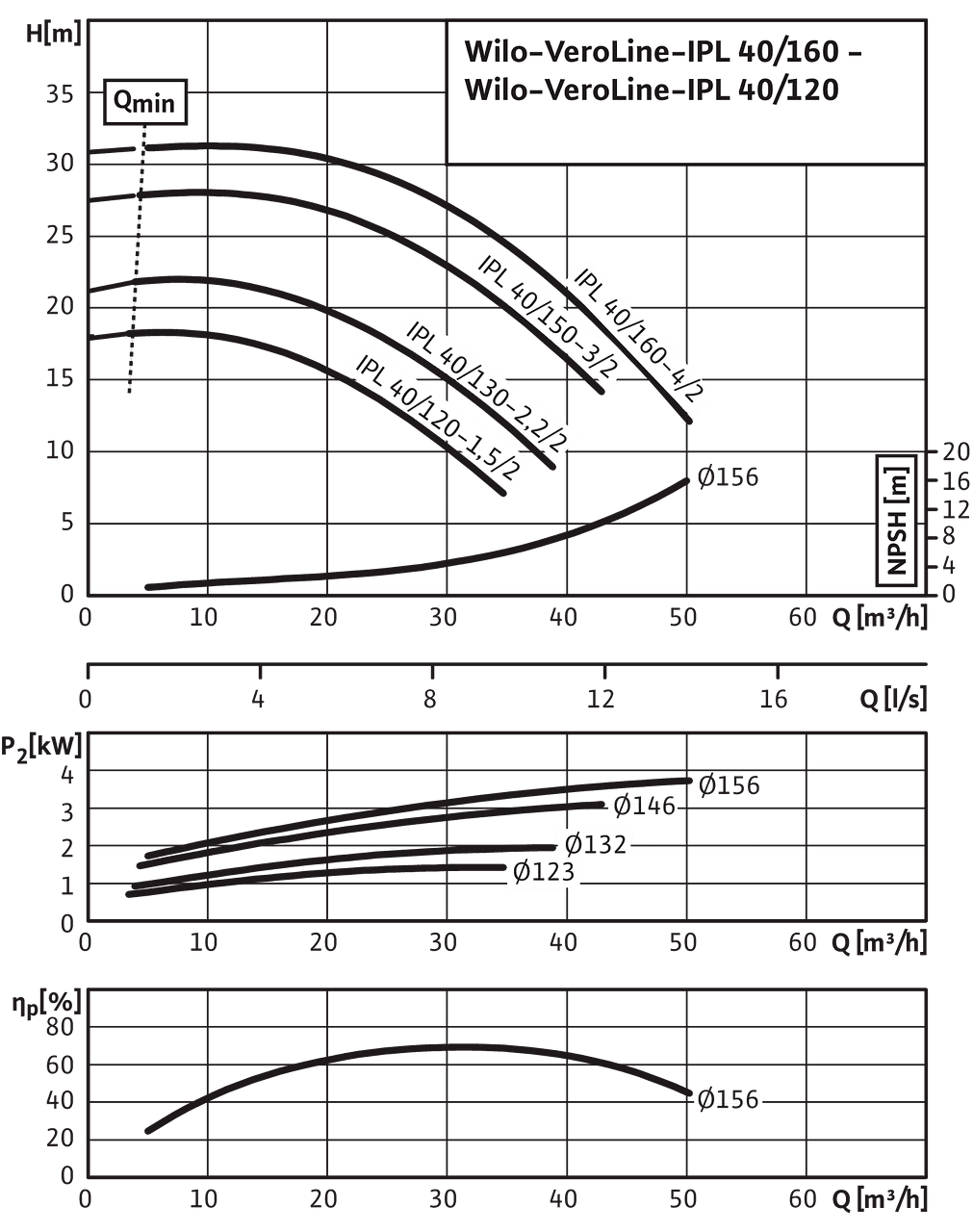

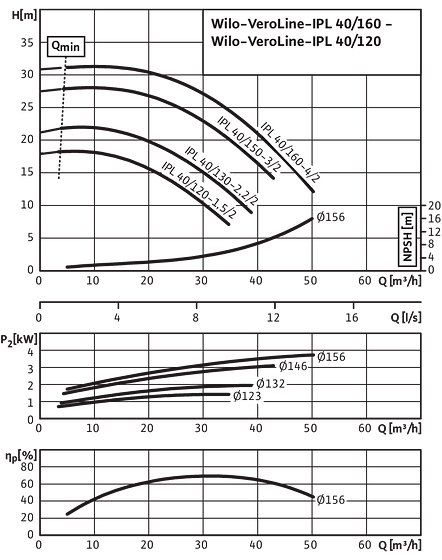

Karakteristikk

VeroLine-IPL 40/120-1,5/2 - 40/160-4/2, 2-pole, 50 Hz

VeroLine-IPL 40/120-1,5/2 - 40/160-4/2, 2-pole, 50 Hz
VeroLine-IPL 40/120-1,5/2 - 40/160-4/2, 2-pole, 50 Hz

Koblingsskjema

IPL

IPL

∆: Tilkoblingsskjema trekantkobling

Y: Tilkoblingsskjema stjernekobling

Motorvernbryter påkrevet på monteringsstedet. Kontroller rotasjonsretningen! Bytt om på to faser (hvilke som helst) for å endre rotasjonsretningen.

P2≤ 3 kW3~400 V Y
 3~230 V ∆
P2≥ 4 kW3~690 V Y
 3~400 V ∆

Etter fjerning av broene er Y-∆-start mulig.

IPL

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroLine-IPL 40/120-1,5/2
  • EAN-nummer
    4048482214726
  • Artikkelnummer
    2121201
  • Ca. bruttovekt m
    36.5 kg
  • Ca. nettovekt m
    33 kg
  • Totallengde L
    436.0 mm
  • Høyde uten emballasje H
    320 mm
  • Farge
    Grønn
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Antall per lag
    1
  • Bredde uten emballasje L
    234.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    1
  • NRF-nummer
    9003232
