VeroTwin-DPL 80/115-2,2/2

Datablad

Hydrauliske data
  • Minsteeffektivitetsindeks (MEI)
    0.4
  • Maks. driftstrykk p
    10 bar
  • Maks. driftstrykk PN
    10 bar
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    120 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
Motordata
  • Nettilkobling
    3~400 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Motor-effektivitetsklasse
    IE3
  • Nominell motorytelse P2
    2.20 kW
  • Nominell strøm IN
    4.50 A
  • Nominelt turtall n
    2900 1/min
  • Effektfaktor cos φ
    0.81
  • Motorvirkningsgrad ηm 50 % ηM 50%
    84.5
  • Motorvirkningsgrad ηm 75 % ηM 75%
    85.9
  • Motorvirkningsgrad ηm 100 % ηM 100%
    85.9
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse motor
    IP55
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPE/PS-GF30
  • Aksel
    1.4021
  • Mekanisk tetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 80
  • Rørtilkobling på trykksiden
    DN 80
  • Monteringslengde l0
    360 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroTwin-DPL 80/115-2,2/2
  • EAN-nummer
    4048482215549
  • Artikkelnummer
    2121271
  • Ca. nettovekt m
    80 kg
  • Ca. bruttovekt m
    92.6 kg
  • Lengdemål med forpakning
    790 mm
  • Høydemål med forpakning
    480 mm
  • Breddemål med forpakning
    600 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Engangspall
  • Minste bestillingsmengde
    1

Annonseringstekst

Inlinedobbeltpumpe med to ettrinns tørrløpersentrifugalpumper i felles hus med omkoblingsspjeld i trykkstussen. Pumpe i kompakt inlineutførelse med direkte påflensede trefasevekselstrømsmotor og hel aksel eller med lanterner og standardmotorer som er fast forbundet med koblinger (utførelse N).

Serien DPL er egnet for rørmontering eller fundamentmontering. Konsoller er tilgjengelige som tilbehør. Med tvangsnedsenket, rotasjonsretningsuavhengig mekanisk foldebelgtetning og kavitasjonsreduserende kunststoffløpehjul.

Flenser med trykkmålingstilkoblinger R 1/8. Pumpehus og lanterne har kataforesebelegg.

Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Minsteeffektivitetsindeks (MEI)
    0.4
Motordata
  • Motor-effektivitetsklasse
    IE3
  • Nettilkobling
    3~400 V, 50 Hz
  • Spenningstoleranse
    ±10 %
  • Nominell effekt P2
    2200.0 W
  • Nominelt turtall n
    2900 1/min
  • Nominell strøm IN
    4.50 A
  • Effektfaktor cos φ
    0.81
  • Motorvirkningsgrad ηm 50 % ηM 50%
    84.5
  • Motorvirkningsgrad ηm 75 % ηM 75%
    85.9
  • Motorvirkningsgrad ηm 100 % ηM 100%
    85.9
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IP55
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPE/PS-GF30
  • Aksel
    1.4021
  • Akseltetning
    AQ1EGG
  • Lanterne
    EN-GJL-250
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 80
  • Rørtilkobling på trykksiden
    DN 80
  • Monteringslengde l0
    360 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroTwin-DPL 80/115-2,2/2
  • Ca. nettovekt m
    80 kg
  • Artikkelnummer
    2121271

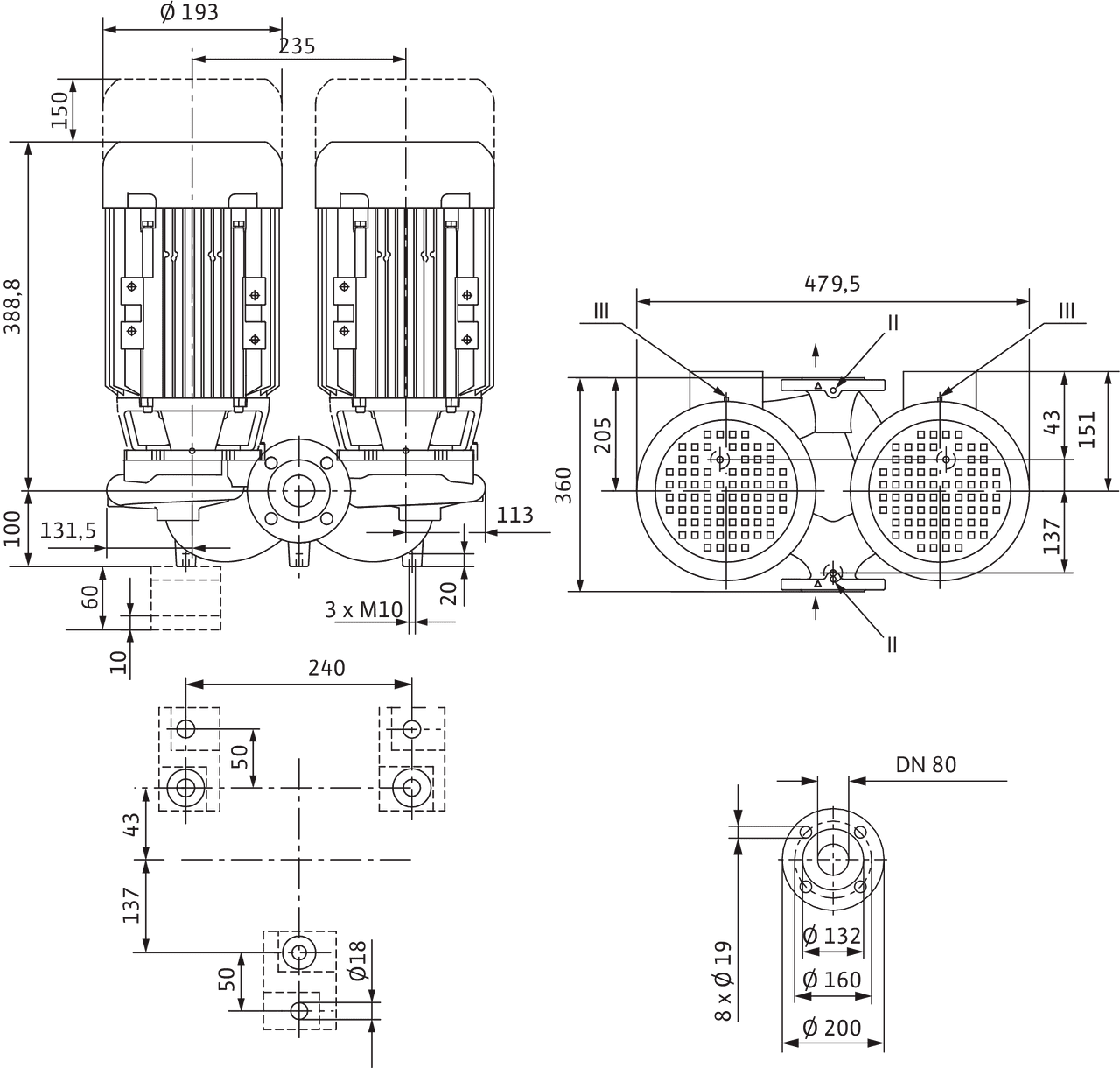

Mål og dimensjonsoversikt

VeroTwin-DPL 80/115-2,2/2

VeroTwin-DPL 80/115-2,2/2

Viktig:

Hus med ben for fundamentmontering, konsoller på forespørsel; II Trykkmålingstilkobling R1/8; III lufting R1/8

VeroTwin-DPL 80/115-2,2/2

Karakteristikk

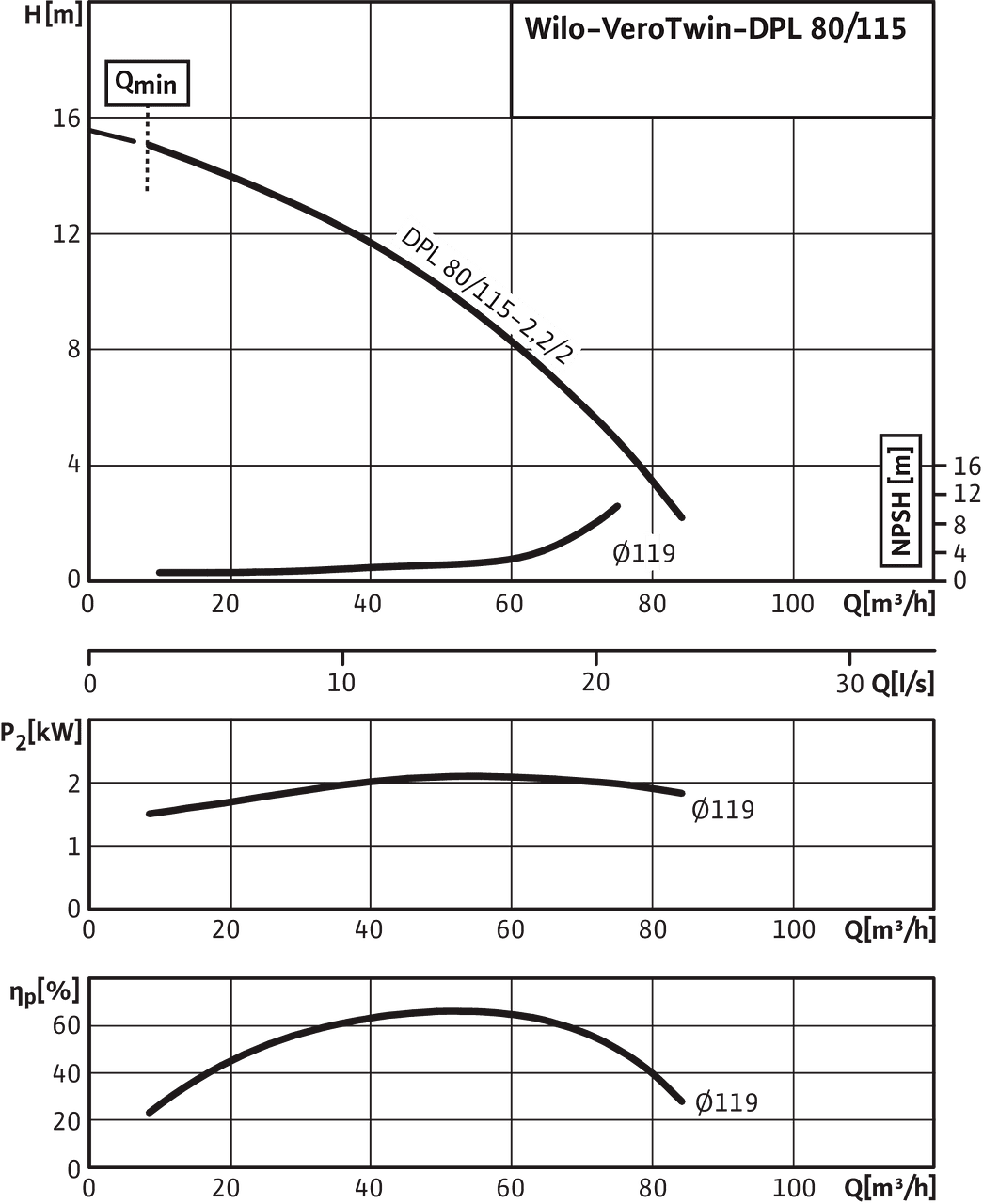

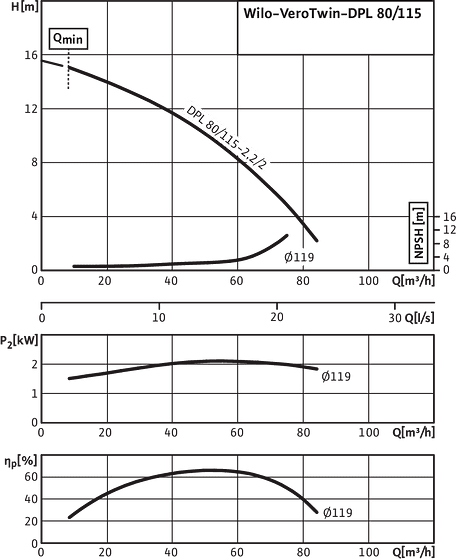

VeroTwin-DPL 80/115-2,2/2, 2-pole - individual operation

VeroTwin-DPL 80/115-2,2/2, 2-pole - individual operation

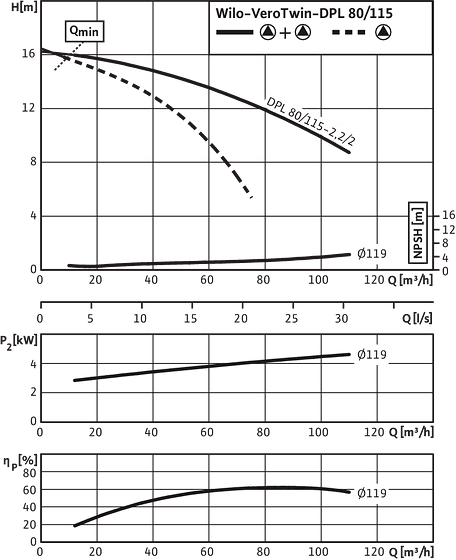

VeroTwin-DPL 80/115-2,2/2, 2-pole - parallel operation

VeroTwin-DPL 80/115-2,2/2, 2-pole - parallel operation
VeroTwin-DPL 80/115-2,2/2, 2-pole - individual operation
VeroTwin-DPL 80/115-2,2/2, 2-pole - parallel operation

Koblingsskjema

IPL

IPL

∆: Tilkoblingsskjema trekantkobling

Y: Tilkoblingsskjema stjernekobling

Motorvernbryter påkrevet på monteringsstedet. Kontroller rotasjonsretningen! Bytt om på to faser (hvilke som helst) for å endre rotasjonsretningen.

P2≤ 3 kW3~400 V Y
 3~230 V ∆
P2≥ 4 kW3~690 V Y
 3~400 V ∆

Etter fjerning av broene er Y-∆-start mulig.

IPL

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    VeroTwin-DPL 80/115-2,2/2
  • EAN-nummer
    4048482215549
  • Artikkelnummer
    2121271
  • Ca. bruttovekt m
    92.6 kg
  • Ca. nettovekt m
    80 kg
  • Totallengde L
    492.0 mm
  • Høyde uten emballasje H
    360 mm
  • Farge
    Grønn
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Engangspall
  • Antall per lag
    1
  • Bredde uten emballasje L
    479.5 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    1
  • NRF-nummer
    9006859
