Wilo-CronoBloc-BL-E

Seriebeskrivelse

Spesielle egenskaper / produktfordeler

  • Energiinnsparing takket være integrert elektronisk effekttilpasning
  • Valgfrie grensesnitt for kommunikasjon per databuss takket være innpluggbare IF-moduler
  • Enkel betjening med utprøvd grønn-knapp-teknologi og display
  • Integrert komplett motorvern (positiv temperaturkoeffisient, KLF) med utløsningselektronikk
  • Brukervennlig takket være ytelsen og hovedmålene iht. EN 733 (DIN for standardpumper)

Konstruksjon

Elektronisk regulert tørrløper-enkeltpumpe i blokkutførelse med flenstilkobling og automatisk effekttilpasning.

Bruk

Transport av oppvarmingsvann (ifølge VDI 2035), kaldtvann og vannglykolblandinger uten abrasive stoffer i varme-, kaldtvanns- og kjølevannsanlegg.

Utrustning/funksjon

Driftsmodi

  • Δp-c for konstant differansetrykk
  • Δp-v for variabelt differansetrykk
  • PID-Control
  • Manuell drift (n=constant)

Betjeningsnivå

  • Grønn knapp og display

Manuelle funksjoner

  • Innstilling av nominelt differansetrykk
  • Innstilling av turtall (manuell innstilling)
  • Innstilling av driftstype
  • Innstilling pumpe PÅ/AV
  • Konfigurasjon av alle driftsparametere
  • Feilkvittering

Eksterne styringsfunksjoner

  • Styreinngang „Prioritet AV“
  • Analoginngang 0-10 V, 0-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 2-10 V, 4-20 mA for manuell drift (DDC) og fjernstyring av nominell verdi
  • Analoginngang 0-10 V for faktisk-verdi-signal til trykksensoren
  • Analoginngang 2-10 V, 0-20 mA, 4-20 mA for faktisk-verdi-signal til trykksensoren

Meldings- og indikeringsfunksjoner

  • Samlet feilmelding SSM
  • Samledriftsmelding SBM

Dataoverføring

  • Infrarød grensesnitt for trådløs dataoverføring med IR-monitor / IR-stick
  • Kortplass for Wilo IF-moduler (Modbus, BACnet, CAN, PLR, LON) for tilkobling til bygningsautomasjon

Sikkerhetsfunksjoner

  • Komplett motorvern med integrert utløsningselektronikk
  • Tilgangssperre

Dobbeltpumpestyring (2 enkeltpumper; kun slangerøranvendelse)

  • Hoved-/reservedrift (automatisk omkobling ved feil)
  • Hoved-/reservedrift pumpeskifte etter 24 timer
  • Parallelldrift

Leveringsomfang

  • Pumpe
  • Monterings- og driftsveiledning

Typenøkkel

Eksempel

BL-E 40/160-5,5/2-R1

BL-E

Blokkpumpe med elektronisk regulering

40

Nominell diameter DN på rørtilkobling (trykkstuss)

160

Nominell løpehjuldiameter i mm

5,5

Nominell motorytelse P2 i kW

2

Poltall

-R1

Utførelse uten differansetrykksensor

Tekniske spesifikasjoner

  • Tillatt temperaturområde -20 °C til +140 °C
  • Nettilkobling
    • 3~440 V -5/±10 %, 50/60 Hz
    • 3~400 V ±10 %, 50/60 Hz
    • 3~380 V -5/±10 %, 50/60 Hz
  • Beskyttelsesklasse IP 55
  • Nominell diameter DN 32 til DN 125
  • Maks. driftstrykk 16 bar (120 °C)

Materialer

  • Pumpehus og lanterne: Standard: EN-GJL-250; alternativ: kulegrafittstøpejern EN-GJS-400-18-LT
  • Løpehjul: Standard: EN-GJL-200; alternativ: Bronse CuSn 10
  • Aksel: 1.4122
  • Mekanisk tetning: AQEGG, andre mekaniske tetninger på forespørsel

Beskrivelse/konstruksjon

Ettrinns lavtrykk-sentrifugalpumpe i blokkutførelse med aksial sugestuss og radialt plasserte trykkstusser med

  • Mekanisk tetning
  • Flensanslutning med uttak for trykkmåling R 1/8
  • Lanterne
  • Kobling
  • Drift med integrert elektronisk turtallsregulering

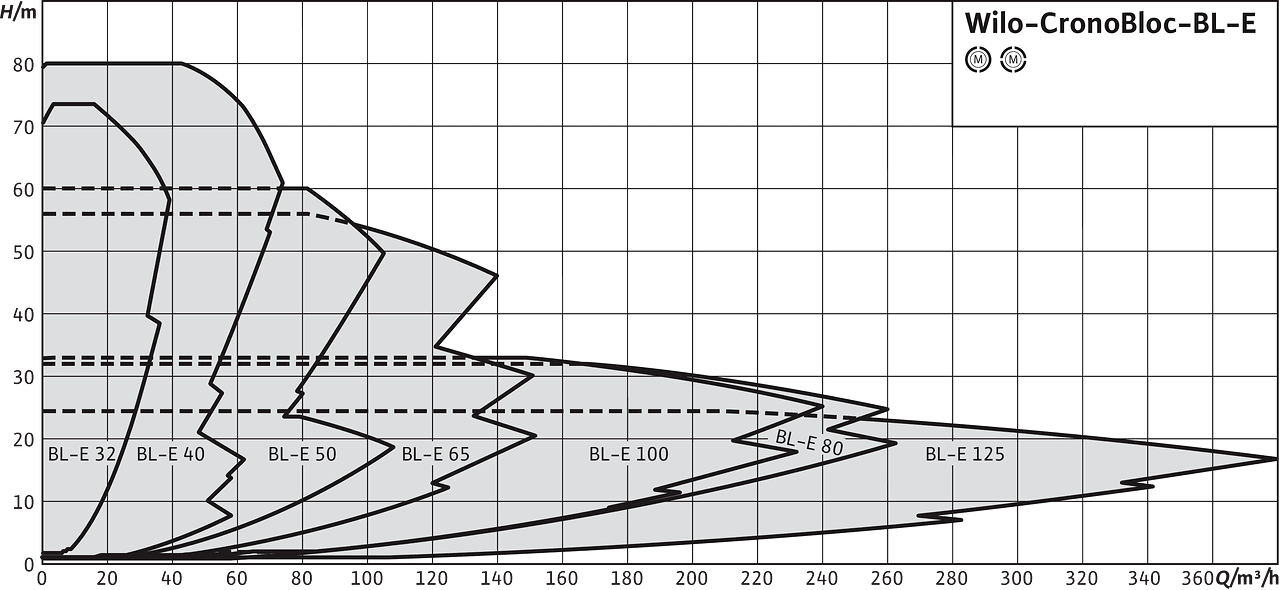

Totalkarakteristikk

CronoBloc-BL-E

Nedlastinger

Wilo-IL-E/DL-E/BL-E

Article Number 2112769-72, 2122801
Edition 1512
Versjonsnummer 01
Sideantall 73

PDF (8 MB)

Laste ned

Wilo-CronoLine-IL-E/DL-E/BL-E - Installation and operating instructions - 50 Hz

Article Number 2160195
Edition 2017-12
Versjonsnummer 03
Sideformat A4
Sideantall 70

PDF (80 MB)

Laste ned
