Wilo-CronoNorm-NLG

Seriebeskrivelse

Spesielle egenskaper / produktfordeler

  • Reduserte livsløpskostnader takket være optimerte virkningsgrader
  • Dreieretningsuavhengig mekanisk tetning med tvunget sirkulering
  • Utskiftbare sliteringer
  • Smørefri, generøs dimensjonerte rullelagre
  • Lave NPSH-verdier, beste kavitasjonsegenskaper

Konstruksjon

Ettrinns lavtrykk sentrifugalpumpe med aksial innsuging, montert på bunnramme.

Bruk

  • Transport av oppvarmingsvann (ifølge VDI 2035), kaldtvann og vannglykolblandinger uten abrasive stoffer i varme-, kaldtvanns- og kjølevannsanlegg.
  • Bruk ved vanning, i bygningsteknikk, generell industri, kraftverk osv.

Utrustning/funksjon

Ettrinns lavtrykk sentrifugalpumpe i blokkutførelse med kobling, koblingsvern, motor og bunnramme

  • Mekanisk tetning eller pakkbokstetning

Leveringsomfang

  • Pumpe
  • Monterings- og driftsveiledning
  • Pumpe med fri akselende eller
  • Pumpe på bunnramme med kopling og koplingsvern eller
  • fullstendig montert pumpe på bunnramme med elektromotor

Typenøkkel

Eksempel

NLG 200/315 -75/4

NLG

Seriebetegnelse: Normpumpe

200

Nominell diameter DN på trykkstussen (DN )

315

Nominell diameter på løpehjulet [mm]

75

Nominell motorytelse P2 [kW]

4

Poltall

Tekniske spesifikasjoner

  • Tillatt temperaturområde -20 °C til +120 °C
  • Nettilkobling 3~400 V, 50 Hz
  • Beskyttelsesklasse IP55
  • Nominelle diameter DN 150 til DN 300
  • Maks. driftstrykk 16 bar

Materialer

  • Pumpehus og trykkdeksel: EN-GJS-500-7
  • Lagerblokk: EN-GJL-250
  • Løpehjul: EN-GJL-250 (spesialutførelse: G-CuSn10)
  • Aksel: 1.4028
  • Sliteringer: G-CuSn10
  • Mekanisk tetning: AQ1EGG;(andre mekaniske tetninger på forespørsel)

Beskrivelse/konstruksjon

  • Ettrinns horisontal spiralhuspumpe med lagerbrakett og utskiftbare sliteringer i prosessbyggemåte
  • Akseltetning ved hjelp av mekaniske tetninger ifølge EN 12756 pakkbokstetning
  • Spiralhus med påstøpte pumpeben. Opplagring av pumpeakselen vha. fettsmurte kule-rullelager
  • Akselkopling med mellomhylse

Totalkarakteristikk

nlg__bigdut_01

Produkt

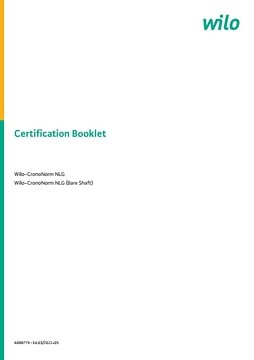

PDF: Wilo-CronoNorm-NLG
