Wilo-DrainLift SANI-S

Seriebeskrivelse

Spesielle egenskaper / produktfordeler

  • Enklest mulig montering og transport takket være plassbesparende, kompakt konstruksjon og svært lav vekt
  • Driftssikker takket være stort koblingsvolum, termisk motorvern og alarm uavhengig av nettstrøm
  • Korrosjonsfritt design med teknisk plast og rustfritt stål gir høy pålitelighet
  • Tilkoblinger kan velges fritt for maksimal monteringsfleksibilitet
  • Enkelt vedlikehold og rengjøring takket være gjennomsiktig beholderlokk og rengjøringsåpning i tilbakeslagsventilen
  • Valgfri Wilo-SmartHome-forbindelse for umiddelbar varsling direkte til mobiltelefonen

De minste og letteste enkeltpumpeløfteanlegget for hus for én og to familier.

Det kompakte enkle kloakkløfteanlegget Wilo-DrainLift SANI-S der det minste og letteste løfteanlegget i henhold til EN12050-1 (uten skjærehjul) og dermed ideelt for hus for én og to familier. Takket være det store pumpevolumet, innløp som kan velges fritt, og valgfri utførelse for ekstra aggressive medier er DrainLift SANI-S fleksibel og enkel å installere. Den brukervennlige konstruksjonen gjør vedlikehold ekstra enkelt. Utstyrt med en valgfri alarm-radiosender, kan sende en push-melding til smarttelefonen i tilfelle feil. Enklest mulig montering og transport takket være plassbesparende, kompakt konstruksjon og svært lav vekt

Konstruksjon

Kompakt, tilkoblingsklart og komplett nedsenkbart enkeltpumpeheveanlegg for transport av fekalieholdig spillvann.

Bruk

Transport av fekalieholdig spillvann:

  • Hvis spillvannet ikke kan tilføres ledningsnettet ved naturlig fallhøyde.
  • Til tilbakeslagssikker drenering hvis utløpene er under selvfallsnivået.

Utrustning/funksjon

  • Styreenhet med nettuavhengig alarm og samlefeilmelding
  • Klar for tilkobling
  • Beholder med inspeksjonsåpning og transparent deksel
  • Analog nivåregistrering (4 ... 20 mA)
  • Tilbakeslagsventil med inspeksjonsåpning
  • Termisk motorovervåkning med bi-metallremse

Leveringsomfang

  • Heveanlegg med styreenhet og tilkoblingskabel med støpsel
  • Flensestuss DN 80/100
  • Mansjett DN 100 for trykktilkobling
  • Mansjett 50 mm for luftetilkobling
  • Mansjett DN 50 for tømmetilkobling
  • Innløpstilkopling med hullstikksag 124 mm og tetning DN 100
  • Festeutstyr
  • Isolasjonsmatte
  • 9 V batteri
  • Drifts- og vedlikeholdshåndbok

Typenøkkel

Eksempel: DrainLift SANI-S.11M/3C



DrainLift

Produktfamilie



SANI

Kloakkløftere



S

Byggstørrelse



11

Maks. løftehøyde



M

Nettilkobling:

  • M = 1~
  • T = 3~


3

Utførelse motor og styreenhet:

  • 1 = driftstype: S3, styreenhet: Control MS-L
  • 3 = driftstype: S3, styreenhet: Control EC-L


C

Utførelse for aggressive medier



Tekniske spesifikasjoner

  • Nettilkobling: 1~230 V, 50 Hz eller 3~400 V, 50 Hz
  • Driftstype: S3 10%
  • Transportmedietemperatur: 3 ... 40 °C, maks. 65 °C i 5 min.
  • Omgivelsestemperatur, maks.: 40 °C
  • Tankvolum: 47 l
  • Nyttevolum med henblikk på innløpshøyden*: 25 l (180 mm*)/32 l (250 mm*)
  • Trykktilkobling: DN 80
  • Innløpstilkobling: DN 100/150
  • Luftetilkobling: 50 mm
  • Beskyttelsesklasse styreenhet: IP54
  • Beskyttelsesklasse heveanlegg: IP68 (2 mWs/7 d)

Materialer

  • Motorhus: 1.4404
  • Hydraulikk: PP-GF30
  • Løpehjul: PP-GF30
  • Beholder: PE
  • Tilbakeslagsventil: PPS

Beskrivelse/konstruksjon

Gass- og vanntett samlebeholder med skrått innløpende samletank og inspeksjonsåpning med transparent deksel. Innløpene kan velges fritt, nivåregistreringen gjøres med et analogt utgangssignal 4…20 mA. Trykktilkobling med påmontert tilbakeslagsventil med inspeksjonsåpning.

Drift via en overflateavkjølt motor med termisk motorovervåkning.

Forhåndsinstallert styreenhet for automatisk drift:

Wilo-Control MS-L

  • Samlefeilmelding med potensialfri kontakt
  • Integrert og nettuavhengig alarm
  • Innstillbar etterløpstid
  • 1,5 m tilkoblingskabel med montert støpsel

Wilo-Control EC-L

  • Betjening via display og symbolbasert, alfanumerisk meny
  • Samlefeilmelding med potensialfri kontakt
  • Enkeltfeilmelding med potensialfri kontakt
  • ModBus-grensesnitt
  • Integrert og nettuavhengig alarm
  • Innstillbar etterløpstid
  • 1,5 m tilkoblingskabel med montert støpsel

Totalkarakteristikk

Wilo-DrainLift SANI-S

Nedlastinger

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Artikkelnummer 6088777
Utgave 2020-06
Versjonsnummer 01
Sideformat 209.9 x 297.0 mm
Sideantall 40

PDF (3 MB)

Laste ned

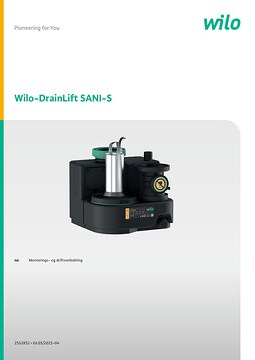

Wilo-DrainLift SANI-S

Artikkelnummer 2552852
Utgave 2020-05
Versjonsnummer 01
Sideformat 209.9 x 297.0 mm
Sideantall 28

PDF (4 MB)

Laste ned
