Wilo-EMU FA…SOLID

Seriebeskrivelse

Spesielle egenskaper / produktfordeler

SOLID T-løpehjul

  • Patentert SOLID-hydraulikk for reduksjon av tilstoppingstendens spesielt ved råkloakk
  • Høye hydrauliske virkningsgrader
  • Reduksjon av vibrasjonene ved en strømningsoptimert løpehjulgeometri for sikker drift og lange oppholdstider
  • Fås om ønsket med energieffektiv IE3-motorteknologi
  • Ceram-belegg og spesialmaterialer beskytter mot abrasjon og korrosjon

SOLID G-løpehjul

  • SOLID-hydraulikk for reduksjon av tilstoppingstendens spesielt ved råkloakk
  • Etterjusterbare sugestusser gir konstant høy hydraulisk virkningsgrad
  • Optimalisert form på løpehjulet transporterer råkloakk med langfibrede bestanddeler på en sikker måte og sørger for sikre prosesser
  • Fås om ønsket med energieffektiv IE3-motorteknologi

Transporter spillvann. Men helst med lav tilstopping.

På grunn av det økende innholdet av faststoff i spillvannet, kan pumper bli tilstoppet.

Følgene av dette er dermed mulige feil og høyere servicekostnader.

Den tilpassede systemløsningen fra Wilo: den nedsenkbare motorpumpen for avløp, Wilo-EMU FA.

Utstyrt med løpehjulsteknologi SOLID-G eller SOLID-T som har lav grad av tilstopping,

får spesielt råkloakk høy virkningsgrad og bedre driftssikkerhet.

Konstruksjon

Nedsenkbar motorpumpe for avløp uten og med aktivt kjølesystem for transport av råkloakk for permanent drift, for stasjonær og transportabel nedsenkbar installasjon samt for stasjonær tørroppstilling.

Bruk

Transport av

  • Råkloakk med fekalier og langfibrede bestanddeler
  • Avløpsvann med fekalier
  • Prosessvann

Utrustning/funksjon

  • Dykkmotorer som overflatekjølte eller selvavkjølende motorer med aktivt kjølesystem
  • Langsvanntett kabelinnføring
  • SOLID-hydraulikk med lukket (T) eller halvåpent (G) løpehjul

Leveringsomfang

  • Nedsenkbar motorpumpe for avløp
  • Kabellengde og tilbehør etter kundens ønske
  • Drifts- og vedlikeholdshåndbok

Typenøkkel

Eksempel:

Wilo-EMU FA 20.54T + FKT 27.1-4/28KEx-E3

Hydraulikk:

FA 20.54

FA

Nedsenkbar motorpumpe for avløp

20

x10 = nominell diameter på trykkstuss, f.eks. DN200

54

Effektkodetall

T

SOLID-løpehjul

T = lukket SOLID-løpehjul

G = halvlåpent SOLID-løpehjul

Motor:

FKT 27.1-4/28KEx-E3

FKT

Motortype:

T = overflateavkjølt motor uten kjølesystem

FK, FKT, HC = selvavkjølende motor med aktivt kjølesystem

27

Byggstørrelse

1

Differensieringstall

4

Poltall

28

x10 = pakkelengde i mm

K

Tetningsutførelse:

H = simmerring / mekanisk tetning

G = to separate mekaniske tetninger

K = blokkbeskyttelse med to mekaniske tetninger

Ex

Godkjenning for eksplosjonsfarlige områder

E3

Høyeffekts motor ifølge IE3 (basert på IEC 60034-30)

Tekniske spesifikasjoner

  • Nettilkobling: 3~400 V, 50 Hz
  • Driftstype nedsenket: S1
  • Driftsmodus ikke-nedsenket: S1 (FK-, FKT-, HC-motor) hhv. S2 (T-motor, effektavhengig)
  • Beskyttelsesklasse: IP68
  • Medietemperatur: 3 ... 40 °C, høyere temperaturer på forespørsel
  • Fri gjennomgang (T-løpehjul): 78x105…150x150 mm
  • Fri kulegjennomgang (G-løpehjul): 80 eller 90 mm
  • Maks. nedsenkningsdybde: 20 m

Materialer

  • Husdeler: EN-GJL eller EN-GJS
  • Løpehjul: EN-GJL eller EN-GJS
  • Statiske tetninger: NBR
  • Tetning på pumpesiden: SiC/SiC
  • Tetning på motorsiden: NBR, Kohle/Keramik eller SiC/SiC
  • Aksel: Rustfritt stål 1.4021, fra dimensjon 49: Temperstål 1.7225

Beskrivelse/konstruksjon

Senkbar motorpumpe for avløp som senkbart blokkaggregat for stasjonær og transportabel nedsenkbar installasjon og tørroppstilling. Transportabel montering avhengig av type er mulig.

Hydraulikk

Nedløpet på trykksiden er utført som horisontale flensforbindelser. Den maksimalt mulige tørrsubstansen er på maks. 8 %. Som løpehjulsform brukes "SOLID"-løpehjul for bruksområde:

  • T-løpehjul: Lukket SOLID-løpehjul for god jevn gange og høy virkningsgrad. Hydraulikken er utstyrt med en løpe- og slitering. Disse gir enkel utskifting og på lang sikt bidrar disse til konstant effekt til hydraulikken.
  • G-løpehjul: Halvåpent SOLID-løpehjul for høy grad av drift uten tilstopping og god virkningsgrad sammenlignet med fristrømsløpehjul. Spalten mellom sugestussen og løpehjulet kan etterjusteres. Dette sikrer en effektiv hydraulikk.

Motor

For drift leveres nedsenkbare motorer med passiv og aktiv kjøling for bruksområdene:

  • T-motorer (overflateavkjølte motorer) har passiv kjøling. De avgir varme direkte til det omsluttende mediet via husdelene. Motorene kan således brukes nedsenket i permanent drift (S1) og ikke-nedsenket, lastavhengig, i korttidsdrift (S2).
  • FK-, FKT- og HC-motorene er selvkjølende og er utstyrt med aktivt kjølesystem. Spillvarmen ledes bort ved hjelp av kjølemiddel (hvitolje eller vann/glykolblanding) via en integrert varmeveksler, hvor varmen overføres til pumpemediet. Derfor egner disse motorene seg for permanent drift (S1) både i nedsenket og ikke nedsenket tilstand.

Alle motorene er utstyrt med et tett kammer som beskyttelse mot medier. Kammeret er tilgjengelig fra utsiden og kan overvåkes med en tetningsromelektrode (ekstrautstyr). Alle anvendte påfyllingsmedier er potensielt biologisk nedbrytbare og økologisk ufarlige.

I tillegg finnes lastavhengige, høyeffektive motorer i virkningsklasse IE3 (iht. IEC 60034-30). Disse motorene identifiseres med tillegget "E3" i typenøkkelen.

Motorenes kabelinnføring er langvanntett, kabellengdene kan konfigureres individuelt.

Tetning

Følgende varianter er mulig for tetningene på medium- og motorsiden, avhengig av motortypen:

  • Variant H: På mediumsiden med en mekanisk tetning, på motorsiden med en simmerring
  • Variant G: To mekaniske tetninger som fungerer uavhengig av hverandre
  • Variant K: blokkbeskyttelse med to mekaniske tetninger som fungerer uavhengig av hverandre

Totalkarakteristikk

Wilo-EMU FA ... SOLID

Nedlastinger

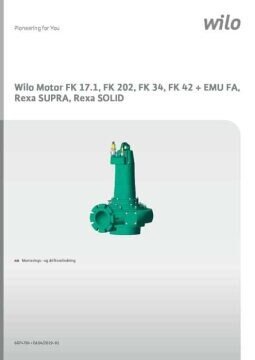

Wilo-EMU FA

Article Number 6074692
Edition 1606
Versjonsnummer 04
Sideformat A4
Sideantall 44

PDF (754 kB)

Laste ned

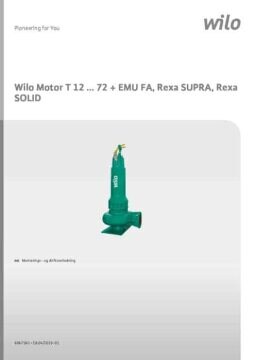

Wilo-EMU FA

Article Number 6074691
Edition 1606
Versjonsnummer 03
Sideformat A4
Sideantall 56

PDF (867 kB)

Laste ned

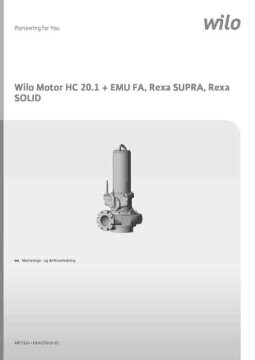

Wilo-EMU FA

Article Number 6074690
Edition 1606
Versjonsnummer 04
Sideformat A4
Sideantall 32

PDF (695 kB)

Laste ned

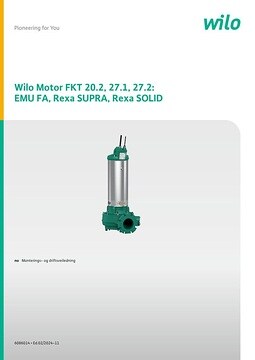

Wilo-Wilo-EMU FA

Article Number 6067561
Edition 2019-01
Versjonsnummer 04
Sideformat 209.9 x 297.0 mm
Sideantall 1692

PDF (28 MB)

Laste ned

Wilo-EMU FA

Article Number 6074701
Edition 2019-01
Versjonsnummer 03
Sideformat 209.9 x 297.0 mm
Sideantall 1480

PDF (15 MB)

Laste ned

Wilo-EMU FA

Article Number 6074704
Edition 2019-01
Versjonsnummer 04
Sideformat 209.9 x 297.0 mm
Sideantall 1364

PDF (13 MB)

Laste ned

Wilo-EMU FA

Article Number 6073324
Edition 2019-01
Versjonsnummer 02
Sideformat 209.9 x 297.0 mm
Sideantall 1360

PDF (15 MB)

Laste ned
