Wilo-Medana CH1-LC

Seriebeskrivelse

Spesielle egenskaper / produktfordeler

  • Høy effektivitet grunnet høy hydraulisk effekt
  • Svært pålitelig når det gjelder robusthet og lav støyutvikling takket være splittring og korrosjonsbestandig lanterne med katodisk dypplakkering
  • Kan brukes i en omgivelsestemperatur på opptil 50 °C og dermed utvidet solcelle-bruksområde spesielt for systemintegrering

Effektiv systemintegrasjon.

Wilo-Medana CH1-LC tilbyr høy driftssikkerhet med sitt robuste pumpehus og et stort bruksområde for integrering i større systemer også ved omgivelsestemperaturer opptil 50 °C. Den normalsugende flertrinnspumpen oppnår dermed maksimal hydraulisk effekt.

Konstruksjon

Normalsugende, horisontal flertrinnspumpe.

Bruk

  • Vannforsyning og trykkøkning
  • Vanning
  • Industriprosesser

Utrustning/funksjon

  • Pumpe i blokkutførelse
  • Gjengetilkobling
  • Vekselstrøm- eller trefasestrømmotor
  • Vekselstrømsmotor med integrert termisk motorvern

Leveringsomfang

  • Pumpe
  • Monterings- og driftsveiledning

Typenøkkel

Eksempel:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Produktbetegnelse overflatepumpe

CH

Kommersiell horisontal

1

Serienivå (1 = nybegynner, 3 = standard, 5 = premium)

LC

Lang aksel – pumpehus av grått støpejern

2

Nominell væskestrøm [m3/t] for enkeltpumpen

02

Antall enkeltpumpetrinn

5

Husmateriale GJL250

E

E = EPDM-tetning

A

A = frekvens 50 Hz / enfaset / 230 V



B = frekvens 60 Hz / enfaset / 220 V



C = frekvens 60 Hz / enfaset / 230 V



D = frekvens 50 Hz / trefaset / 400 V



E = frekvens 50 Hz / trefaset / 230 – 400 V



F = frekvens 60 Hz / trefaset / 220 – 380 V



G = frekvens 60 Hz / trefaset / 265 – 460 V



I = frekvens 60 Hz / trefaset / 460 V

10

Nominelt trykk (bar)

T

T = gjengede tilkoblinger



P = Victaulic-tilkoblinger

Tekniske spesifikasjoner

  • Nettilkobling 1~230 V (± 10 %), 50 Hz
  • Nettilkobling: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Medietemperatur fra -20 til +90 °C
  • Maks. driftstrykk 10 bar
  • Maks. innløpstrykk 6 bar
  • Beskyttelsesklasse IP55
  • Nominell diameter på rørtilkoblingene: fra Rp 1" til Rp 1 1/4", avhengig av utførelse

Materialer

  • Løpehjul, trinnkammere og pumpehus i edelstål 1.4301/1.4404
  • Aksel 1.4301 eller 1.4404 rustfritt stål
  • EPDM-tetning
  • Mekanisk tetning: EPDM-utførelse: B-kull/silisiumkarbid;
  • Lager wolframkarbid/aluminiumoksid
  • Pumpeføtter og pumpehus EN-GJL-250

Nedlastinger

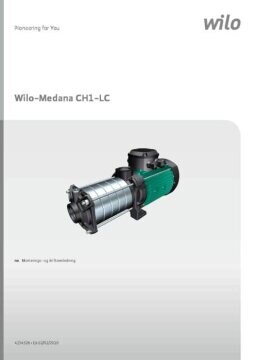

Wilo-Medana CH1-LC

Artikkelnummer 4234328
Utgave 02/2020
Versjonsnummer 02
Sideformat 209.9 x 297.0 mm
Sideantall 24

PDF (3 MB)

Laste ned

Produkt

PDF: Wilo-Medana CH1-LC
