Wilo-Rexa CUT

Seriebeskrivelse

Spesielle egenskaper / produktfordeler

  • Ekstra pålitelig takket være ATEX-godkjenning og langsvanntett kabelinnføring (CUT GE...)
  • Topp driftssikkerhet takket være sfærisk konstruert skjæreverk med trekkende kutt
  • Lang levetid takket være en høyverdig motortetning med to uavhengige mekaniske tetninger og stavelektrode for pakningsromovervåking (ekstrautstyr)

Konstruksjon

Nedsenkbar motorpumpe for avløp med skjæreverk til periodisk drift og permanent drift for stasjonær og transportabel nedsenkbar installasjon.

Bruk

Transport av

  • Avløpsvann med fekalier iht. DIN EN 12050-1
  • Avløpsvann

Utrustning/funksjon

  • Skjæreverket med innvendig eller utvendig liggende kniv og trekkende snitt
  • Overvåking av viklingstemperatur med bimetallsensor
  • ATEX-godkjenning (ved motorutførelse "P")
  • Valgfri ekstern stavelektrode for pakningsromovervåkingen

Leveringsomfang

  • Pumpe
  • 10 m tilkoblingskabel med støpsel (vekselstrøm-utførelse) eller fri kabelende (trefasevekselstrøm-utførelse)
  • Monterings- og driftsveiledning

Typenøkkel

Eksempel:

Wilo-Rexa CUT GE03.26/P-T15-2-540X/P

Rexa

Nedsenkbar motorpumpe for avløp med setrifugalhydraulikk

CUT

Serie med skjæreverk

GE

Hydraulikkutførelse:

GI = innvendig skjæreverk

GE = utvendig skjæreverk

03

Nominell diameter på trykktilkobling:

03 = DN 32

04 = DN 40

26

Nulltrykkhøyde i m

P

Motorutførelse:

S = motorhus i rustfritt stål

P = motorhus i støpejern

T

Nettilkoblingsutførelse:

M = 1~

T = 3~

15

Verdi/10 = Motoreffekt P2 i kW

2

Poltall

5

Frekvens (5 = 50 Hz, 6 = 60 Hz)

40

Nøkkel for målespenning

X

Godkjenning for eksplosjonsfarlige områder:

Uten tillegg = uten godkjenning for eksplosjonsfarlige områder

X = med godkjenning for eksplosjonsfarlige områder

P

Elektrisk tilleggsutrustning:

uten tillegg = med fri kabelende

P = med støpsel

Tekniske spesifikasjoner

  • Nettilkobling: 1~230 V, 50 Hz eller 3~400 V, 50 Hz
  • Driftstype nedsenket: S1
  • Driftsmodus ikke-nedsenket, CUT GI: S2-15 min; S3 10 %
  • Driftsmodus ikke-nedsenket, CUT GE: S2-30 min; S3 25%
  • Beskyttelsesklasse: IP68
  • Isolasjonsklasse: F (CUT GE: Ekstrautstyr H)
  • Medietemperatur: 3…40 °C, maks. 60 °C i 3 min
  • Maks. nedsenkningsdybde: 20 m
  • Kabellengde: 10 m

Materialer

  • Motorhus: 1.4301 (motorutførelse «S») eller EN-GJL-250 (motorutførelse «P»)
  • Hydraulikkhus: EN-GJL-250
  • Løpehjul: EN-GJL 250
  • Akselende: Rustfritt stål 1.4021
  • Skjæreverk: innvendig liggende kniv = 1.4528; utvendig liggende kniv = abrasitt / 1.4034
  • Tetning på pumpesiden: SiC/SiC
  • Tetning på motorsiden: C/MgSiO4
  • Statiske tetninger: NBR

Beskrivelse/konstruksjon

Nedsenkbar motorpumpe for avløp med innvendig eller utvendig skjæreverk som senkbart blokkaggregat for stasjonær og transportabel nedsenkbar installasjon i periodisk og permanent drift.

Hydraulikk

Nedløpet på trykksiden er utført som horisontal flensforbindelse med en kombitilkobling DN 32/40. Den maksimalt mulige tørrsubstansen er 8 % (hydraulikkavhengig). Det brukes enkanal- og flerkanalløpehjul.

Motor

Det brukes overflateavkjølte motorer i vekselstrøm- og trefasevekselstrøm-utførelse for direktestart. Spillvarme avgis direkte til det omsluttende mediet via motorhuset. Motorene kan brukes nedsenket i permanent drift (S1) og ikke-nedsenket i korttidsdrift (S2) eller i periodisk drift (S3).

Motorene er utstyrt med en termisk viklingsovervåkning. Denne beskytter motorviklingen mot overoppheting. Som standard blir det her brukt bimetallsensorer. Motorer i P-utførelse er i tillegg utrustet med en motorromovervåkning. Fuktighetselektroden melder fra dersom det kommer vann inn i motorrommet.

Videre kan motorene utstyres med en ekstern stavelektrode for overvåkning av tetningskammeret. Denne melder fra dersom vann kommer inn i tetningskammeret via tetningen på pumpesiden.

Som standard er tilkoblingskabelen 10 m lang, og i vekselstrømutførelse er den utstyrt med støpsel. Trefasevekselstrøm-utførelsen har, som standard, frie kabelender, og er ved motorer i P-utførelse innkapslet slik at den er langsvanntett.

Tetning

Mellom motoren og hydraulikken befinner det seg et tetningskammer. Dette er fylt med medisinsk olje og beskytter motoren mot innløp av mediet takket være tetningen på pumpesiden. Tetningen på medie- og motorsiden er i form av to mekaniske tetninger som dreier seg uavhengig av hverandre.

Totalkarakteristikk

Rexa CUT GE… 50Hz

Rexa CUT GI… 50Hz

Nedlastinger

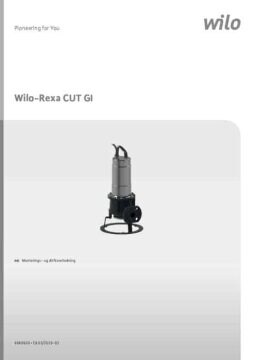

Certification Booklet Wilo-Rexa CUT GI

Article Number 6072581
Edition 1605
Versjonsnummer 04
Sideformat A4
Sideantall 4

PDF (223 kB)

Laste ned

Certification Booklet Wilo-Rexa CUT GE

Article Number 6072580
Edition 1605
Versjonsnummer 04
Sideformat A4
Sideantall 8

PDF (451 kB)

Laste ned
