Wilo-Rexa MINI3

Den pålitelige overvanns- og avløpspumpen for hus og grunnvannsdrenering.

Wilo-Rexa MINI3 er den ideelle senkbare standard-spillvannspumpen for drenering av hus og tomt. Den 40 mm frie kulegjennomgangen er perfekt for transport av avløpsvann og spillvann uten fekalier. Pumpen kan installeres både for stasjonær og transportabel nedsenkbar installasjon. Hvis pumpen monteres i sjakten DrainLift WS 50, kan spillvann med fekalier transporteres, for systemet har en godkjenning i henhold til EN 12050-1. Optimalisert hydraulikk gir høy grad av pålitelighet ved universell bruk i mange ulike pumpemedier. Med sitt kompakte design er den også mulig å installere i smale dreneringskummer. Det oljefylte tetningskammeret og en dobbel tetning gjør lengre vedlikeholdsintervaller mulig. Direkte tilgang til de viktigste komponentene gjør vedlikeholdet svært komfortabelt.

Spesielle egenskaper / produktfordeler

  • God virkningsgrad og høy driftssikkerhet på grunn av optimalisert hydraulikk
  • Enkel installasjon, også i trange dreneringskummer, på grunn av sitt kompakte design med integrert kondensator, gjengeflens og lav vekt
  • Pålitelig ved mange typer dreneringsoppgaver på grunn av korrosjonsfritt løpehjul og forseglet kabelinnføring
  • Lengre vedlikeholdsintervaller på grunn av stort tetningskammer med dobbel tetning
  • Raskt vedlikehold med direkte tilgang til tetningskammer og pumpehus

FAQ

Kan jeg bruke pumpen også til spillvann fra toalettet?

Nei, denne pumpen må kun brukes til spillvann uten fekalier i henhold til EN 12050-2.

Kan jeg bruke pumpen også til avløpsvann fra kjøkkenet?

Ja, men avløpsvannet må forbehandles ved hjelp av et fettutskillingsanlegg.

Hva er den laveste vannstanden som kan nås når denne pumpen brukes?

Den laveste vannstanden ville vært på sugetilkoblingen, men i dette tilfellet ville det trengt luft inn i hydraulikken. Derfor er høyden til pumpehuset dokumentert som den laveste vannstanden.

Den transportable utførelsen til pumpen kan drives manuelt til det trenger luft inn i hydraulikken.

I tilfelle faste installasjoner kan en forminsket sjakt monteres under bakken slik det kan gjøres med Wilo-DrainLift Box.

Jeg vil installere to enfasede pumper med flottørbryter. Hvordan skal jeg bruke flottøren til hver pumpe?

Du må deaktivere flottørbryteren ved å flytte den oppover med flottøren og deretter bruke en styreenhet med anbefalt tilbehør. Eller du kan velge en pumpe uten flottørbryter hvis det fortsatt er mulig.

Seriebeskrivelse

Spesielle egenskaper / produktfordeler

  • God virkningsgrad og høy driftssikkerhet på grunn av optimalisert hydraulikk
  • Enkel installasjon, også i trange dreneringskummer, på grunn av sitt kompakte design med integrert kondensator, gjengeflens og lav vekt
  • Pålitelig ved mange typer dreneringsoppgaver på grunn av korrosjonsfritt løpehjul og forseglet kabelinnføring
  • Lengre vedlikeholdsintervaller på grunn av stort tetningskammer med dobbel tetning
  • Raskt vedlikehold med direkte tilgang til tetningskammer og pumpehus

Den pålitelige overvanns- og avløpspumpen for hus og grunnvannsdrenering.

Wilo-Rexa MINI3 er den ideelle senkbare standard-spillvannspumpen for drenering av hus og tomt. Den 40 mm frie kulegjennomgangen er perfekt for transport av avløpsvann og spillvann uten fekalier. Pumpen kan installeres både for stasjonær og transportabel nedsenkbar installasjon. Hvis pumpen monteres i sjakten DrainLift WS 50, kan spillvann med fekalier transporteres, for systemet har en godkjenning i henhold til EN 12050-1. Optimalisert hydraulikk gir høy grad av pålitelighet ved universell bruk i mange ulike pumpemedier. Med sitt kompakte design er den også mulig å installere i smale dreneringskummer. Det oljefylte tetningskammeret og en dobbel tetning gjør lengre vedlikeholdsintervaller mulig. Direkte tilgang til de viktigste komponentene gjør vedlikeholdet svært komfortabelt.

Konstruksjon

Nedsenkbar motorpumpe for avløp for periodisk drift og for stasjonær og transportabel nedsenkbar installasjon.

Bruk

Transport av

  • Spillvann uten fekalier
  • Avløpsvann

Merk: Hvis pumpen monteres i sjakten DrainLift WS 50, kan spillvann med fekalier transporteres. Systemet har en godkjenning i henhold til EN 12050-1.

Utrustning/funksjon

  • Tilkoblingskabel med
    • Støpsel (P-utførelse)

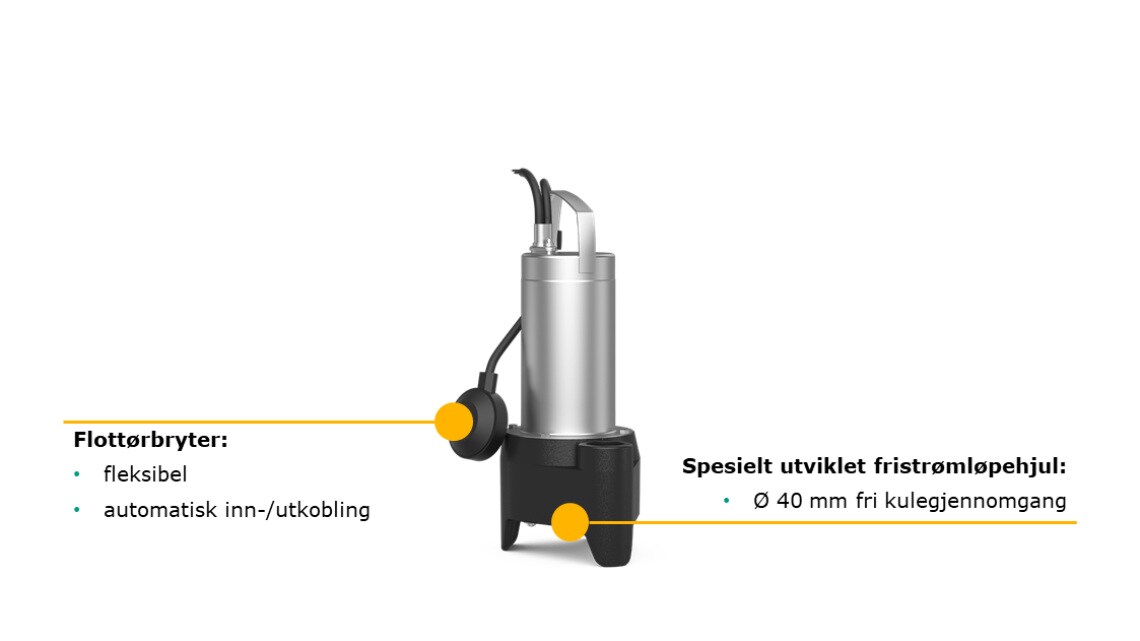

    • Støpsel og flottørbryter (A-utførelse)
    • fri kabelende (3~)
  • Selvkoblende termisk motorovervåkning

Leveringsomfang

Pumpe med tilkoblingskabel og

    • Støpsel (P-utførelse)
    • Støpsel og flottørbryter (A-utførelse)
    • fri kabelende (3~)

Monterings- og driftsveiledning

Typenøkkel

Eks.:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Nedsenkbar motorpumpe for avløp

MINI3

Serie

V

Fristrømløpehjul

04

Nominell diameter på trykktilkobling G 1½

11

Maks. løftehøyde i m

M

Nettilkoblingsutførelse:

M = 1~

T = 3~

06

Verdi/10 = Motoreffekt P2 i kW

5

Frekvens (5 = 50 Hz, 6 = 60 Hz)

23

Nøkkel for målespenning

A

Elektrisk tilleggsutrustning:

  • Uten = med fri kabelende
  • P = med støpsel
  • A = med flottørbryter og støpsel

5M

Lengde tilkoblingskabel

Tekniske spesifikasjoner

  • Nettilkobling: 1~ 230 V, 50 Hz eller 3~ 400 V, 50 Hz
  • Driftstype nedsenket: S1
  • Driftsmodus ikke-nedsenket: S3 15%
  • Beskyttelsesklasse: IP68
  • Isolasjonsklasse: F
  • Medietemperatur: 3 ... 40 °C
  • Fri kulegjennomgang: 40 mm

Materialer

  • Pumpehus: Grått støpejern
  • Løpehjul: Komposittmateriale
  • Platedeksel på sugestussen: Rustfritt stål
  • Motorhus: Rustfritt stål
  • Aksel: Rustfritt stål
  • Tetning på motorsiden: NBR
  • Tetning på mediumsiden: SiC/SiC
  • Tetning, statisk: NBR

Beskrivelse/konstruksjon

Nedsenkbar motorpumpe for avløp som nedsenkbar blokkpumpe for transportabel nedsenkbar installasjon i intermitterende drift.

Hydraulikk

Pumpe med fristrømløpehjul og fri kulegjennomgang på 40 mm. Trykktilkobling som vertikal gjenget tilkobling.

Motor

Overflateavkjølt motor i vekselstrøm- (med integrert driftskondensator) eller trefasevekselstrømsutførelse for direktestart. Spillvarme avgis direkte til det omsluttende mediet via motorhuset. Motorene kan brukes nedsenket i permanent drift (S1) og ikke-nedsenket i periodisk drift (S3).

Motoren er utstyrt med en selvkoblende termisk motorovervåkning. Det vil si at motoren slår seg av ved overopphetning, og automatisk slår seg på igjen etter å ha kjølt seg ned.

Tilkoblingskabelen er 5 m eller 10 m lang og fås i følgende utførelser:

  • Med frie kabelender
  • Med støpsel
  • Med flottørbryter og støpsel

Tetning

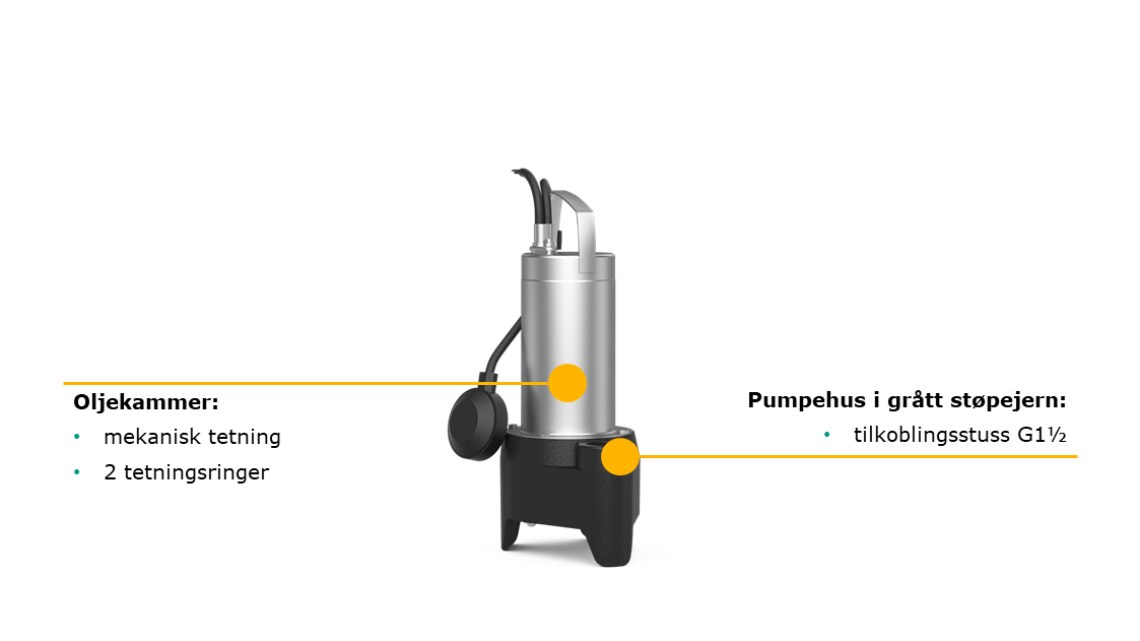

Tetningen på mediesiden er i form av en mekanisk tetning, på motorsiden i form av en simmerring. Mellom tetningene befinner det seg et tetningskammer fylt med hvitolje.

Totalkarakteristikk

Wilo-Rexa MINI3

Nedlastinger

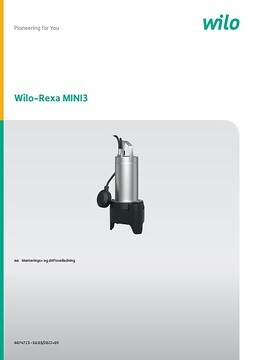

Wilo-Rexa MINI3
