Yonos MAXO 40/0,5-4 PN6/10

Datablad

Hydrauliske data
  • Maks. driftstrykk PN
    10 bar
  • Maks. løftehøyde H
    4.00 m
  • Maks. væskestrøm Q
    12.7 m³/h
  • Minste innløpshøyde ved 50 °C
    3
  • Minste innløpshøyde ved 95 °C
    10
  • Minste innløpshøyde ved 110 °C
    16
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    110 °C
  • Omgivelsestemperatur min. Tmin
    -20 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
Motordata
  • Energieffektivitetsindeksen (EEI)
    0.20
  • Nettilkobling
    1~230 V ±10%, 50/60 Hz
  • Nominell strøm IN
    0.09 A
  • Nominell strøm IN
    1.00 A
  • Min. turtall nmin
    1200 rpm
  • Maks turtall nmax
    3700 rpm
  • Effektforbruk (min) P1 min
    7.0 W
  • Effektforbruk P1 max
    120.0 W
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Kabelskjøt med gjenger
    2 x M20x1.5
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IPX4D
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4028
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på trykksiden
    DN 40
  • Rørtilkobling på sugesiden
    DN 40
  • Monteringslengde l0
    220 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Yonos MAXO 40/0,5-4 PN6/10
  • EAN-nummer
    4048482235929
  • Artikkelnummer
    2120645
  • Ca. nettovekt m
    9 kg
  • Ca. bruttovekt m
    10.2 kg
  • Lengdemål med forpakning
    320 mm
  • Høydemål med forpakning
    225 mm
  • Breddemål med forpakning
    260 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Høyeffektiv pumpe Wilo Yonos MAXO

Elektronisk regulert

Våtløper-sirkulasjonspumpe, synkronmotor med ECM-teknologi og integrert elektronisk effektregulering for trinnløs differansetrykkregulering. Kan brukes i alle varme-, lufte- og klimasystemer.

Standardmessig med:

  • Reguleringstyper kan forhåndsvelges for optimal belastningstilpasning: Δp-c (differansetrykk konstant), Δp-v (differansetrykk variabelt)
  • 3 turtallstrinn (n = konstant)
  • LED visning for innstilling av settpunkt og visning av feilmeldinger
  • Elektrisk tilkobling med Wilo-støpsel
  • Feilmeldingslampe og kontakt for samlefeilmelding

For flenspumper - flensutførelser:

  • Standardutførelse for pumper DN 32 til DN 65: Kombiflens PN 6/10 (flens PN 16 iht. EN 1092-2) for motflens PN 6 og PN 16
  • Standardutførelse for pumper DN 80 / DN 100: Flens PN 6 (dimensjonert PN 16 ifølge EN 1092-2) for motflens PN 6
Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Minste innløpshøyde ved 50 °C
    3
  • Minste innløpshøyde ved 95 °C
    10
  • Minste innløpshøyde ved 110 °C
    16
Motordata
  • Energieffektivitetsindeksen (EEI)
    0.20
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Nettilkobling
    1~230 V, 50/60 Hz
  • Effektforbruk P1 max
    120.0 W
  • Min. turtall nmin
    1200 rpm
  • Maks turtall nmax
    3700 rpm
  • Beskyttelsesklasse motor
    IPX4D
  • Kabelskjøt med gjenger
    2 x M20x1.5
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4028
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på sugesiden
    DN 40
  • Rørtilkobling på trykksiden
    DN 40
  • Monteringslengde l0
    220 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Yonos MAXO 40/0,5-4 PN6/10
  • Ca. nettovekt m
    9 kg
  • Artikkelnummer
    2120645

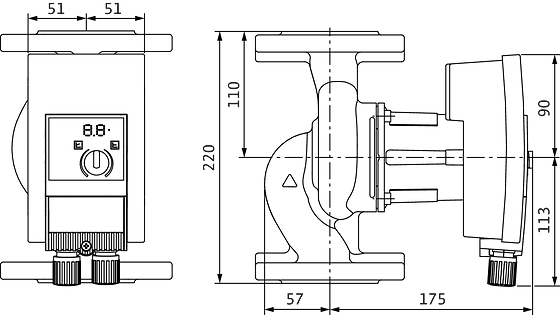

Mål og dimensjonsoversikt

Yonos MAXO 40/0,5-4

Yonos MAXO 40/0,5-4
Yonos MAXO 40/0,5-4

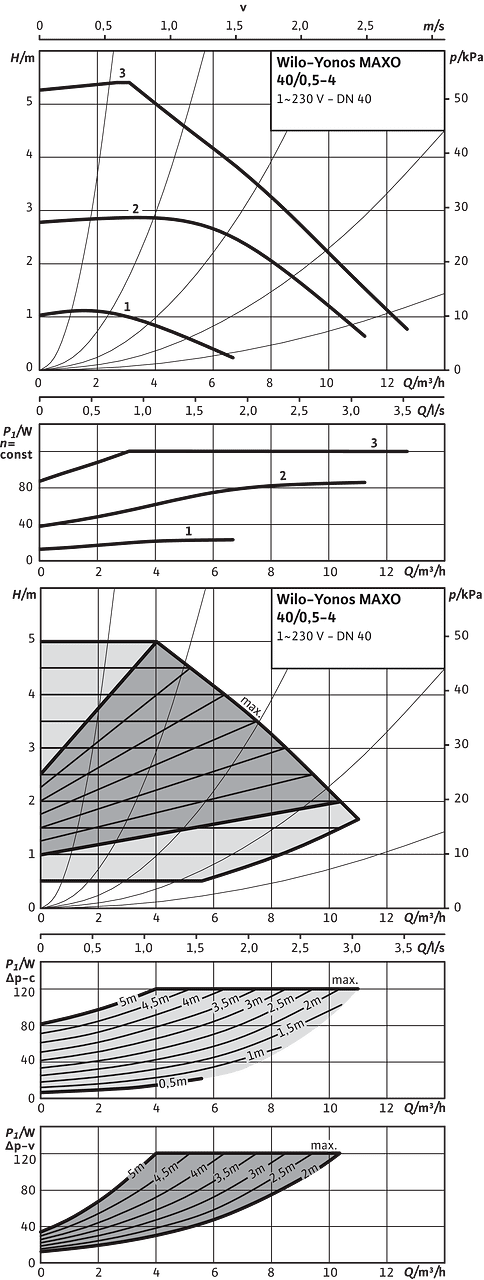

Karakteristikk

Yonos MAXO 40/0,5-4

Yonos MAXO 40/0,5-4
Yonos MAXO 40/0,5-4

Koblingsskjema

1~230V, 50/60 Hz

1~230V, 50/60 Hz

SSM:Samlet feilmelding

(normalt lukket iht. VDI 3814, belastbarhet 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Opsjon: 3~230 V, 50/60 Hz

1~230V, 50/60 Hz

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Yonos MAXO 40/0,5-4 PN6/10
  • EAN-nummer
    4048482235929
  • Artikkelnummer
    2120645
  • Ca. bruttovekt m
    10.2 kg
  • Ca. nettovekt m
    9 kg
  • Totallengde L
    223.0 mm
  • Høyde uten emballasje H
    240 mm
  • Farge
    grønn/svart
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Antall per lag
    9
  • Bredde uten emballasje L
    150.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    45
  • NRF-nummer
    9006607
