Yonos MAXO-D 50/0,5-12 PN6/10

Datablad

Hydrauliske data
  • Maks. driftstrykk PN
    10 bar
  • Maks. løftehøyde H
    12.00 m
  • Maks. væskestrøm Q
    26 m³/h
  • Minste innløpshøyde ved 50 °C
    5
  • Minste innløpshøyde ved 95 °C
    12
  • Minste innløpshøyde ved 110 °C
    18
  • Min. medietemperatur Tmin
    -20 °C
  • Maks. medietemperatur Tmax
    110 °C
  • Omgivelsestemperatur min. Tmin
    -20 °C
  • Maks. omgivelsestemperatur Tmax
    40 °C
Motordata
  • Energieffektivitetsindeksen (EEI)
    0.23
  • Nettilkobling
    1~230 V ±10%, 50/60 Hz
  • Nominell strøm IN
    0.17 A
  • Nominell strøm IN
    2.65 A
  • Min. turtall nmin
    950 rpm
  • Maks turtall nmax
    4600 rpm
  • Effektforbruk (min) P1 min
    15.0 W
  • Strøminngang P1 maks. P1 max
    600.0 W
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Kabelskjøt med gjenger
    2 x M20x1.5
  • Isolasjonsklasse
    F
  • Beskyttelsesklasse
    IPX4D
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4028
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på trykksiden RPD
    DN 50
  • Rørtilkobling på sugesiden RPS
    DN 50
  • Monteringslengde l0
    280 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Yonos MAXO-D 50/0,5-12 PN6/10
  • EAN-nummer
    4048482274928
  • Artikkelnummer
    2120668
  • Ca. nettovekt m
    26 kg
  • Ca. bruttovekt m
    28.5 kg
  • Lengdemål med forpakning
    525 mm
  • Høydemål med forpakning
    375 mm
  • Breddemål med forpakning
    385 mm
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Minste bestillingsmengde
    1

Annonseringstekst

Høyeffektiv pumpe WILO-Yonos MAXO-D, elektronisk regulert. Våtløperdobbeltpumpe, synkronmotor etter ECM-teknologi og integrert elektronisk effektregulering for trinnløs differansetrykkregulering. Kan brukes i alle varme-, lufte- og klimasystemer.

Hver pumpe kan drives i enkeltdrift (hoved-/reservedrift). For en automatisk omkobling ved feil er det nødvendig med en tilsvarende koblingsenhet på monteringsstedet.

Standardmessig med:

  • Reguleringsmåter kan forhåndsvelges for optimal belastningstilpasning: Δp-c (differansetrykk konstant), Δp-v (differansetrykk variabelt)
  • 3 turtallstrinn (n = konstant)
  • LED visning for innstilling av settpunktet og visning av feilmeldinger
  • Elektrisk tilkobling med Wilo-støpsel
  • Feilmeldingslampe og kontakt for samlefeilmelding

For flenspumper - flensutførelser:

  • Standardutførelse for pumper DN 32 til DN 65: Kombiflens PN 6/10 (flens PN 16 ifølge EN 1092-2) for motflens PN 6 og PN 16
  • Standardutførelse for pumper DN 80 / DN 100: Flens PN 6 (dimensjonert PN 16 ifølge EN 1092-2) for motflens PN 6
Driftsdata
  • Medium
    Water
  • Maks. driftstrykk PN
    10 bar
  • Minste innløpshøyde ved 50 °C
    5
  • Minste innløpshøyde ved 95 °C
    12
  • Minste innløpshøyde ved 110 °C
    18
Motordata
  • Energieffektivitetsindeksen (EEI)
    0.23
  • Støyemisjon
    EN 61800-3;2004+A1;2012 / boligområde (C1)
  • Immunitet mot radiostøy
    EN 61800-3;2004+A1;2012 / industrisektor (C2)
  • Nettilkobling
    1~230 V, 50/60 Hz
  • Strøminngang P1 maks. P1 max
    600.0 W
  • Min. turtall nmin
    950 rpm
  • Maks turtall nmax
    4600 rpm
  • Beskyttelsesklasse motor
    IPX4D
  • Kabelskjøt med gjenger
    2 x M20x1.5
Materialer
  • Pumpehus
    EN-GJL-250
  • Løpehjul
    PPS-GF40
  • Aksel
    1.4028
  • Material lager
    Grafittkull
Installasjonsmål
  • Rørtilkobling på sugesiden RPS
    DN 50
  • Rørtilkobling på trykksiden RPD
    DN 50
  • Monteringslengde l0
    280 mm
Informasjon om bestillingsplasseringer
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Yonos MAXO-D 50/0,5-12 PN6/10
  • Ca. nettovekt m
    26 kg
  • Artikkelnummer
    2120668

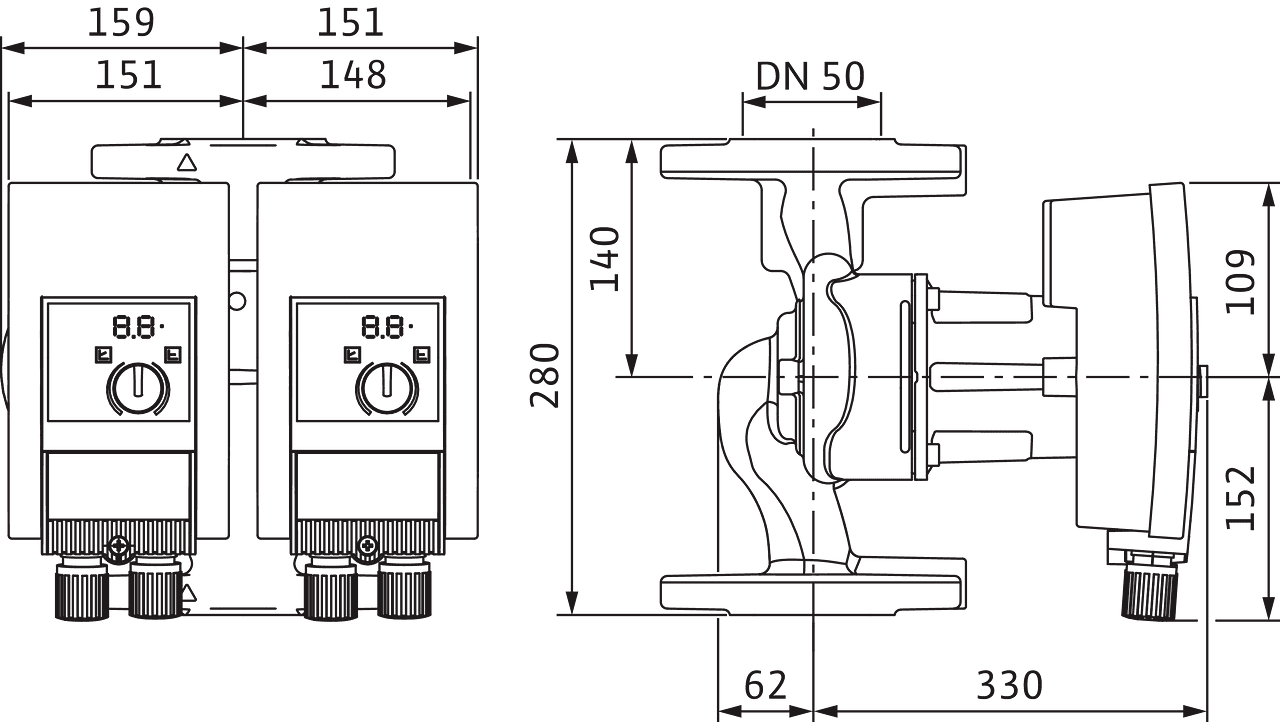

Mål og dimensjonsoversikt

Yonos MAXO-D 50-0,5/12

Yonos MAXO-D 50-0,5/12

Yonos MAXO-D

Yonos MAXO-D
Yonos MAXO-D 50-0,5/12
Yonos MAXO-D

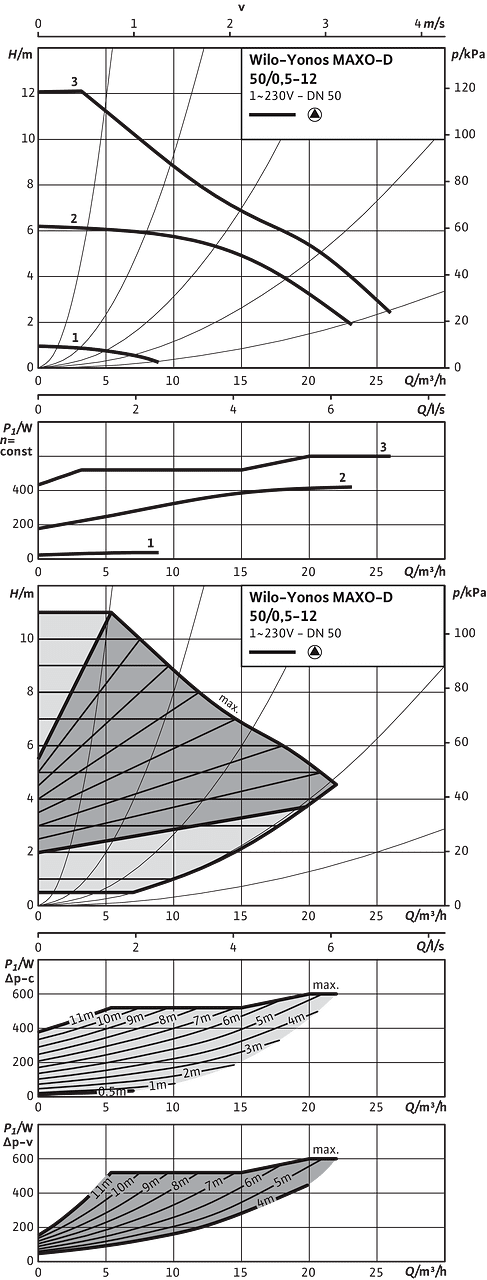

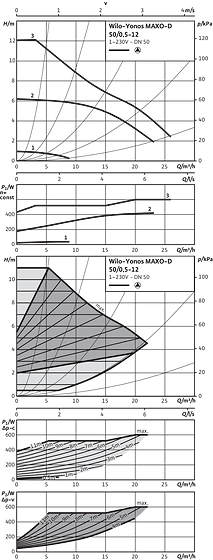

Karakteristikk

Yonos MAXO-D 50-0,5/12

Yonos MAXO-D 50-0,5/12
Yonos MAXO-D 50-0,5/12

Koblingsskjema

Stratos

Stratos

SSM:Samlet feilmelding

(normalt lukket iht. VDI 3814, belastbarhet 1 A, 250 V ~)

Standard: 1~230 V, 50/60 Hz

Opsjon: 3~230 V, 50/60 Hz

Stratos

Bestillingsinformasjon

Information for order placements
  • Fabrikat
    Wilo
  • Produktbetegnelse
    Yonos MAXO-D 50/0,5-12 PN6/10
  • EAN-nummer
    4048482274928
  • Artikkelnummer
    2120668
  • Ca. bruttovekt m
    28.5 kg
  • Ca. nettovekt m
    26 kg
  • Totallengde L
    280.0 mm
  • Høyde uten emballasje H
    413 mm
  • Farge
    grønn/svart
  • Pakningsegenskap
    Transportemballasje
  • Emballasjetype
    Kartong
  • Antall per lag
    4
  • Bredde uten emballasje L
    310.0 mm
  • Minste bestillingsmengde
    1
  • Antall per palle
    12
