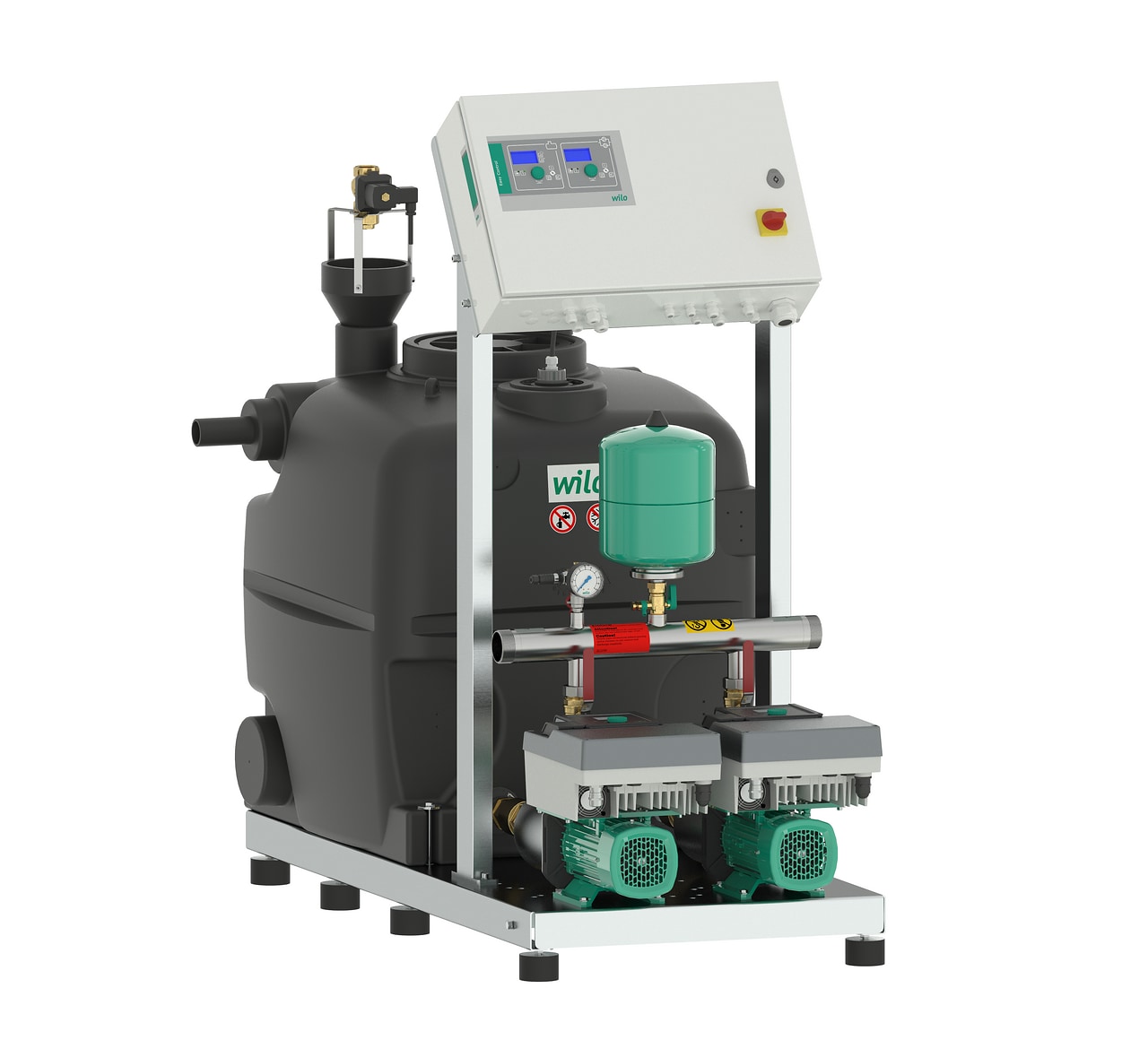

RainSystem AF400-2Medana LE605/ECE2+2

Artikkelnummer : 4254886
NY
Pris på forespørsel
Veiledende pris (ekskl. MVA)
Tekniske data
Hydrauliske data
Maks. driftstrykk PN 10 bar
Trykkstuss G 1¼
Maks. væskestrøm Qmax 14,7 m³/h
Optimal-væskestrøm Qopt 8,4 m³/h
Maks. løftehøyde Hmax 86,5 m
Optimal-løftehøyde Hopt 71,11 m
Min. medietemperatur Tmin 5 °C
Maks. medietemperatur Tmax 35 °C
Omgivelsestemperatur min. Tmin 3 °C
Maks. omgivelsestemperatur Tmax 40 °C
Motordata
Nettilkobling 3~380 V, 50/60 Hz
Akseleffekt P2(Q=max.) t. valgt løpehjul * Pumpeantall 3000 W
Nominell strøm IN 5,3 A
Beskyttelsesklasse motor IP55
Isolasjonsklasse F
Materialer
Pumpehus Rustfritt stål
Løpehjul Rustfritt stål
Aksel Rustfritt stål
Akseltetning BQ1E3GG
Installasjonsmål
Beholderens bruttovolum V 400 l
Bruttovolum til membrantrykkekspansjonskaret V 8 l
Rørtilkobling på sugesiden DNs G 1½
Rørtilkobling på trykksiden DNd G 1¼

3~ 380 V...440 V, 50/60 Hz

Priser
Veiledende pris (ekskl. MVA) Pris på forespørsel
Produktdata
Fabrikat Wilo
Produktbetegnelse RainSystem AF400-2Medana LE605/ECE2+2
Artikkelnummer 4254886
EAN-nummer 4062679505480
Farge grønn/svart/sølv
Minste bestillingsmengde 1
Tilgjengelighet på markedet 2026-01-07
Emballasje
Emballasjetype Spesialpall
Pakningsegenskap Transportemballasje
Antall per palle 1
Antall per lag 1
Mål og vekt
Lengdemål med forpakning 1800 mm
Lengde L 1671 mm
Høydemål med forpakning 1730 mm
Høyde H 1520 mm
Breddemål med forpakning 1350 mm
Bredde W 900 mm
Ca. bruttovekt m 233 kg
Ca. nettovekt m 175 kg
Annonseringstekst

Kompakt anlegg til utnyttelse av regnvann iht. DIN 1989-100 og DIN EN 16941-1 med fleksibel utløpsfordeler til innsparing av drikkevann. Består av to normalsugende, flertrinns, horisontale høytrykksentrifugalpumper fra serien Wilo-Medana CH3-LE (trykkøkningspumper) og separat bestillbare matepumper i sisternen (3~ 400 V, se f.eks. serie Wilo-Padus UNI eller Wilo-Sub TWI). Tilkoblingsklart montert på bunnramme med høydejusterbar pidestall, inkludert kontrollenhet for betjeningsvennlig anleggsstyring.

  • Helautomatisk bruk av regnvann og/eller tilførsel av ferskvann ved mangel på regnvann, i store nærings- og industribygninger.

Spesialfunksjoner/produktfordeler

  • Enkel installasjon takket være kompakt konstruksjon, pre-montert fra fabrikk
  • Enkel og intuitiv betjening via EC-kontrollenhet sammen med grønn-knapp-teknologi
  • Pålitelig permanent drift også ved mangel på regnvann ved at ferskvann etterfylles automatisk
  • Energibesparende drift vha. flow-optimalisert konstruksjon og bruk av IE5-motorer
  • Høy driftssikkerhet takket være selvbeskyttende funksjoner, styring i lavspenningsområdet, bruk av korrosjonsbestandige komponenter samt mulighet til integrasjon i bygningsautomasjonssystemet
  • Vedlikeholdsinstruksjoner gjennom visning av feil med feilkode
  • Fjernovervåkning gjennom integrasjon i bygningsautomasjonen via Modbus som standardløsning, og utvidet kommunikasjon med Gateway som ekstrautstyr
  • Støysvak drift for bedre driftskomfort

Utrustning/funksjon

  • To høytrykksentrifugalpumper fra serien Wilo-Medana CH3-LE med IE5-motorer
  • Bunnplate i vibrasjonsdempet konstruksjon med høydejusterbar pidestall
  • Magnetventil til tilførsel av ferskvann i tilfelle mangel på regnvann i sisternen
  • Etterforsyningstank (volum: 400 liter) som hybridtank med overløp iht. EN 1717 (fritt utløp type AA) til transport av regnvann og til behovsstyrt etterfylling av ferskvann når sisternen ikke er fylt
  • Gjennomstrømmet membrantank (volum: 8 liter) iht. DIN 4807 for energiinnsparing ved smålekkasjer i bygningen
  • Nivåsensor med 1,5 m kabel (måleområde 0...5 m) til nivådeteksjon i hybridtanken
  • Alle deler som kommer i kontakt med mediet, er korrosjonsfrie

På trykksiden:

  • Kuleventil på hver pumpe
  • utløpsfordeler som kan tilkobles på begge sider
  • Gjennomstrømmet membrantank (8 liter)
  • Trykksensor 4 – 20 mA
  • Manometer

på sugesiden:

  • Kuleventil på hver pumpe
  • Trykksensor 4 – 20 mA
  • Tilbakeslagsventil

Automatisk pumpestyring med helelektronisk EC-Rain-kontrollenhet (Easy Control) i metallkapsling, kapslingsgrad IP54. Ferdig koblet og tilkoblingsklar elektrisk og hydraulisk. Montert på rustlakkert stålrørstativ.

For å lette vedlikeholdet anbefales et arbeidsområde på 60 cm rundt anlegget.

Betjening/display

  • To separate LED-indikatorer (1 EC(e)-Booster-kretskort til styring av opptil to matepumper (sisternepumper), 1 EC-Rain-kretskort til styring av høytrykksentrifugalpumpene fra serien Wilo-Medana CH3-LE) til visning av driftsdata, regulatorparametere, pumpenes driftstilstander, feilmeldinger og historisk minne
  • Menystyring med sju-segment-display og visualisering
  • Parameter forhåndsinnstilt fra fabrikken for enkel oppstart/start
  • Innstilling av driftsparametere og kvittering av feilmeldinger via dreieknapp
  • Hovedbryter som kan fastlegges
  • Driftstimeteller for hver pumpe og for det samlede anlegget
  • Tørrkjørings- og overløpsteller
  • Feilminne for de siste 10 feilene

Regulering

  • Nettspenning: 3~400 V med N (L1, L2, L3, N, PE)
  • To normalsugende sentrifugalpumper fra serien Wilo-Medana CH3-LE (reguleringstype p-c)
  • Av opp til to matepumper (3~ 400 V) som bestilles separat
  • Innstillbar inn- og utkoblingstrykk av grunnlast- og topplastpumpe i forhold til det definerte driftspunktet
  • Innstillbar fyllnivåhøyde i hybridtanken til aktivering av matepumpen(e)
  • Automatisk, lastavhengig innkobling av topplastpumpen avhengig av innkoblingstrykket til grunnlastpumpen
  • flere brukernivåer med forskjellige rettigheter og funksjonsutvalg i menyen, og omfattende informasjonsvisning på hovedskjermen
  • Easy Actions-meny til rask konfigurasjon av basisparameterne
  • Driftsmodus av pumpene (manuell, av, automatisk) og magnetventilene (åpen, stengt) kan velges fritt
  • jevn styring av anlegget ved hjelp av syklisk pumpealternering (konfigurerbar) samt integrert testkjøring ved stillestående pumper
  • Driftsmodi for anleggene (manuelt eller automatisk)
  • Automatisk, innstillbar pumpealternering
    • Standardinnstilling: Impuls – ved hver ny forespørsel blir grunnlastpumpen alternert uten at det tas hensyn til driftstimene
    • Alternativ: syklisk pumpealternering av grunnlastpumpen etter innstillbart antall driftstimer (intervall EC(e)-booster: 6 timer, intervall EC-Rain: 1 til 6 timer)
  • Automatisk, innstillbar pumpetestkjøring (antiblokkeringsfunksjon)
    • Aktiverbar/deaktiverbar
    • Tiden mellom to prøvekjøringer av pumpen kan programmeres fritt
    • Sperretider kan programmeres fritt
    • Turtall kan innstilles fritt

Overvåkning

  • Anleggs-/nivåstyring i lavvoltområdet (24 VDC)
  • Overvåkning av påfyllingsnivå i sisternen med oversvømmelsesdeteksjon og overløpstelling hvis en ekstrasensor er installert
  • Hybridtank: Alarm for høyt nivå og overløpsdeteksjon
  • Over-/undertrykkregistrering
  • Tørrkjøringsbeskyttelse for pumpe
  • Forkalkningsvern av magnetventilene
  • periodisk, valgbar syklus til omkobling til tilførsel av ferskvann for å forhindre stagnasjon i ferskvannstilførselsledningen
  • Samle-drifts- og feilmeldinger via potensialfrie kontakter
  • Ekstra inn-/utganger som tilvalg (se grensesnitt)

Grensesnitt

  • Potensialfrie kontakter for samlede drifts- og feilmeldinger (SBM/SSM)
  • Logisk omstilling for SBM og SSM mulig
  • Ekstra innganger som tilvalg: Kontakter for tørrkjøring (forsinkelse 0 til 180 sekunder), Ekstern AV, overløp (etterforsyningstank/sisterne), tørrkjøring (sisterne)
  • Ekstra utganger som tilvalg: to stykk med –60 til 60 sekunders tidsforskyvning i forhold til pumpeutgang 1 og 2 (når 3-veisventil er i regnvannmodus)

Anbefalt tilbehør (må bestilles separat)

  • Opptil to matepumper til installasjon i sisternen (f.eks. 3~ 400 V, Wilo-Padus UNI eller Wilo-Sub TWI)
  • Sugeslange og sugefiltre (flytende opptak)
  • Membrantrykktank på trykksiden i henhold til forholdene eller kravene
  • Nivåsensor sisterne

Valgfritt tilbehør

  • Filtre (på trykksiden)
  • Ekstra motorisert omkoblingsventil til installasjon på sugesiden (ved ikke-kontinuerlige stigende sugeledning)

Bussystemer

  • Modbus RTU
Materialer
Pumpehus Rustfritt stål
Aksel Rustfritt stål
Løpehjul Rustfritt stål
Driftsdata
Min. medietemperatur Tmin 5 °C
Maks. medietemperatur Tmax 35 °C
Maks. driftstrykk p 10,0 bar
Maks. omgivelsestemperatur Tmax 40 °C
Motordata
Nettilkobling
  • 3~380 V, 50/60 Hz
  • 3~400 V, 50/60 Hz
  • 3~440 V, 50/60 Hz
Nominell strøm IN 5,3 A
Beskyttelsesklasse motor IP55
Isolasjonsklasse F
Installasjonsmål
Rørtilkobling på sugesiden DNs G 1½
Rørtilkobling på trykksiden DNd G 1¼
Overløpsforbindelse {P.connection_overflow}
Informasjon om bestillingsplasseringer
Ca. nettovekt m 175 kg
Fabrikat Wilo
Produktbetegnelse RainSystem AF400-2Medana LE605/ECE2+2
Artikkelnummer 4254886
