SiBoost Smart 1 HELIX VE3604

Specyfikacja

Dopuszczalny zakres zastosowania
  • Maks. temperatura przetłaczanej cieczy
    50 °C
  • Maks. temperatura otoczenia
    40 °C
  • Sterowanie
    Z przetwornicą częstotliwości
  • Maks. ciśnienie robocze
    25 bar
  • Przyłącze gwintowane po stronie tłocznej
    R 2½
  • Przyłącze gwintowane po stronie ssawnej
    Rp 2½
  • Liczba stopni
    4
  • Liczba pomp rezerwowych
    0
  • Liczba pomp roboczych
    1
Dane silnika
  • Tolerancja napięcia
    400/50:+/-10%_380/60:+/-10%_460/60:+/-10% %
  • Klasa izolacji
    F
  • Stopień ochrony
    IP55
  • Mechaniczna moc znamionowa silnika
    11.00 kW
  • 17.40 A
  • 85.3
  • 88.7
  • 90.5
Materiały
  • Korpus pompy
    1.4409, GX2CrNiMo19-11-2
  • Wał
    1.4404, X2CrNiMo17-12-2
  • Wirnik
    1.4404, X2CrNiMo17-12-2
  • Materiał uszczelnienia
    FKM
  • Uszczelnienie mechaniczne
    Q1BE3GG
Informacje na temat umiejscowienia zamówień
  • Masa netto ok.
    321 kg
  • Opis
    2540880
  • Produkt
    Wilo

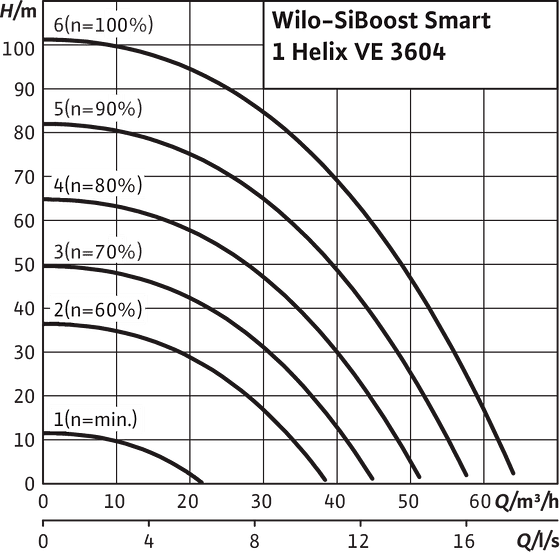

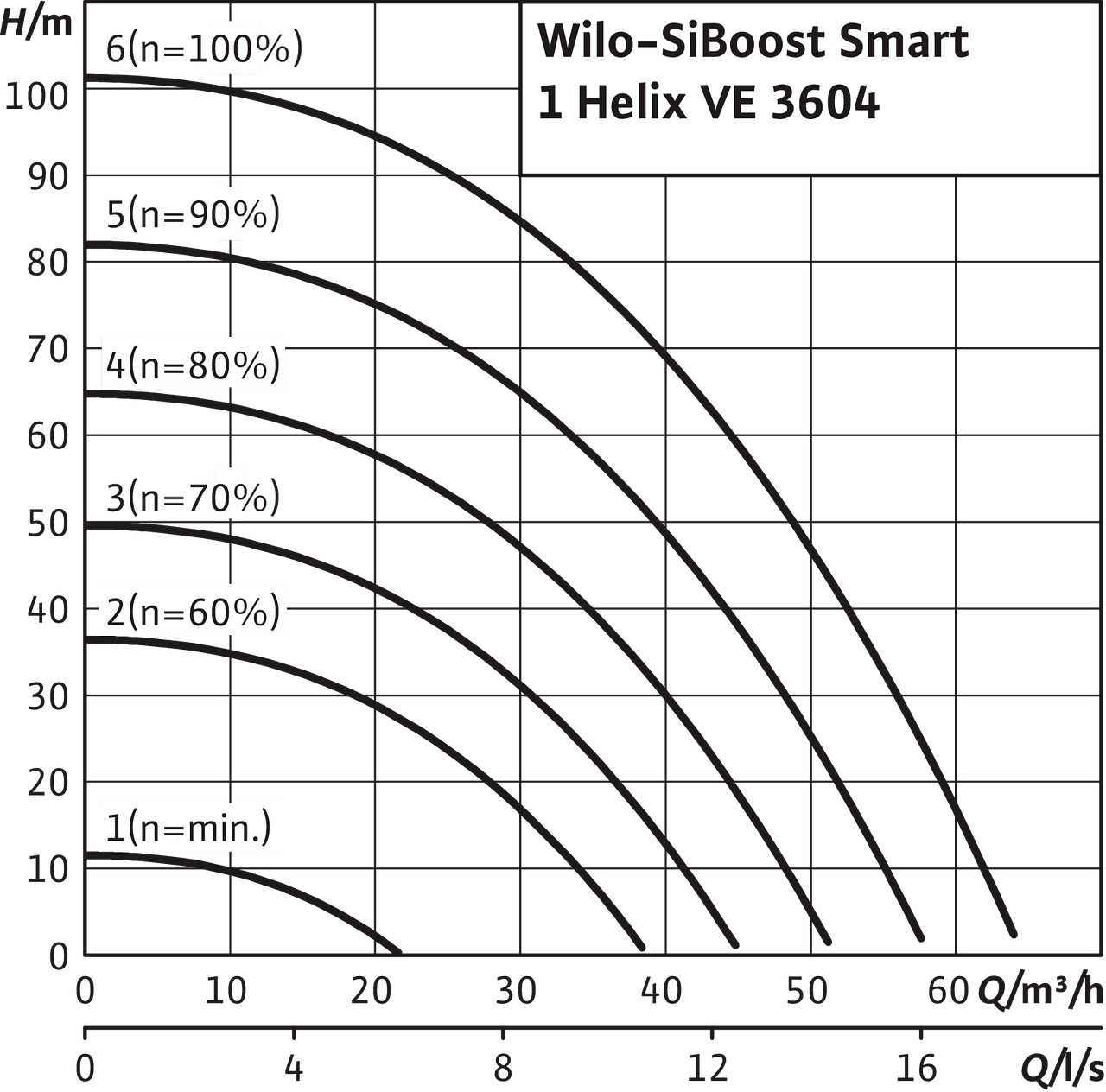

Charakterystyki

SiBoost Smart

SiBoost Smart
SiBoost Smart

Schemat zacisków

MHIE, MVIE, MHIE, MVIE 3~400 V ≥11 kW

MHIE, MVIE, MHIE, MVIE 3~400 V ≥11 kW
MHIE, MVIE, MHIE, MVIE 3~400 V ≥11 kW

Informacje dot. zamawiania

Informacje dot. zamawiania
  • Produkt
    Wilo
  • Nazwa produktu
    SiBoost Smart 1 HELIX VE3604
  • Numer EAN
    4048482385976
  • Opis
    2540880
  • Masa brutto ok.
    351.0 kg
  • Masa netto ok.
    321 kg
  • Długość całkowita
    1105.0 mm
  • Wysokość bez opakowania
    1453 mm
  • Kolor
    zielony / czarny / srebro
  • Właściwość opakowania
    Opakowanie transportowe
  • Rodzaj opakowania
    Paleta jednorazowego użytku
  • Liczba na warstwę
    1
  • Szerokość bez opakowania
    800.0 mm
  • Minimalna ilość zamówienia
    1
  • Liczba na paletę
    1

Specyfikacja ofertowa

Wysokosprawne, gotowe do podłączenia urządzenie do zaopatrzenia w wodę (normalnie zasysające) z jedną wysokociśnieniową, pionową pompą wirową ze stali nierdzewnej w wykonaniu dławnicowym, typu Helix VE

Do w pełni automatycznego zaopatrzenia w wodę z publicznej sieci wodociągowej lub zbiornika w trybie pracy z zasysaniem

Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej (z wyjątkiem instalacji przeciwpożarowych zgodnie z normą DIN 14462 oraz z pozwoleniem wydanym przez lokalne urzędy ds. ochrony przeciwpożarowej) lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych

Cechy szczególne/zalety produktu

  • Wytrzymała instalacja z wysokociśnieniowymi pompami wirowymi ze stali nierdzewnej typoszeregu Helix VE, ze zintegrowaną przetwornicą częstotliwości chłodzoną powietrzem
  • Wysokosprawna hydraulika pompy w połączeniu z silnikami znormalizowanymi klasy IE4
  • Niezwykle szeroki zakres regulacji przetwornicy częstotliwości od 25 Hz max. do 60 Hz (w zależności od wersji)
  • Zintegrowane, pełne zabezpieczenie silnika przez PTC
  • Zintegrowane wykrywanie suchobiegu z automatycznym wyłączaniem w przypadku braku wody wykorzystujące pola charakterystyk mocy silnika zaprogramowane w elektronice sterującej silnika
  • Indywidualne wykonania urządzeń na zapytanie

Wyposażenie/funkcja

  • 1 pompa typoszeregu Helix VE z silnikiem odpowiadającym normom IE4 i bezstopniową regulacją pracy przez zintegrowaną przetwornicę częstotliwości
  • Rama główna ze stali ocynkowanej z amortyzatorami drgań o regulowanej wysokości do zaawansowanej izolacji dźwiękowej
  • Części mające kontakt z medium są odporne na korozję
  • Orurowanie ze stali nierdzewnej 1.4301
  • Klapa odcinająca, po stronie ciśnieniowej
  • Zabezpieczenie przed przepływem zwrotnym, po stronie tłocznej
  • Ciśnieniowe naczynie przeponowe 8 l, PN16, po stronie tłocznej
  • Manometr, po stronie ciśnieniowej
  • Opcjonalnie zabezpieczenie przed suchobiegiem oraz manometr, po stronie ssawnej

Gotowe do podłączenia okablowanie i orurowanie z zaworem odcinającym po stronie tłocznej zamontowane na ramie głównej

Materiały
  • Korpus pompy
    1.4409, GX2CrNiMo19-11-2
  • Wirnik
    1.4404, X2CrNiMo17-12-2
  • Wał
    1.4404, X2CrNiMo17-12-2
  • Materiał uszczelnienia
    FKM
  • Materiał orurowania
    1.4307, X2CrNi18-9
Dane eksploatacyjne
  • Przetłaczane medium
    Water
  • Maks. ciśnienie robocze
    25 bar
  • Przyłącze ciśnieniowe
    DN 65
  • Maks. temperatura przetłaczanej cieczy
    50 °C
  • Min. temperatura przetłaczanej cieczy
    3 °C
  • Maks. temperatura otoczenia
    40 °C
Dane silnika
  • Moc wału P2(Q=maks.) wybranego wirnika* liczba pomp
    11000 W
  • 17.40 A
  • Znamionowa prędkość obrotowa
    2930 rpm
  • Stopień ochrony
    IP55
  • Stopień ochrony
    IP55
Wymiary montażowe
  • Przyłącze gwintowane po stronie tłocznej
    R 2½
  • Przyłącze gwintowane po stronie ssawnej
    Rp 2½
Informacje na temat umiejscowienia zamówień
  • Masa netto ok.
    321 kg
  • Produkt
    Wilo
  • Nazwa produktu
    SiBoost Smart 1 HELIX VE3604
  • Opis
    2540880
