Urządzenie do podnoszenia ciśnienia jako całkowicie automatyczne urządzenie kompaktowe do celów gaśniczych, zgodnie z normą DIN 12845.

W skład zestawu wchodzą pompa główna z poziomą ramą fundamentową – EN 733 – ze sprzęgłem demontowalnym, silnikiem wysokoprężnym i ciśnieniowym naczyniem przeponowym (pojemność: 20 l) oraz szafa sterownicza, zamontowana na wytrzymałej konstrukcji podporowej.

Model EC-Fire D do silnika wysokoprężnego, wyposażony w Easy Controller, solidna konstrukcja z profili specjalnych z otworami pod widły wózka oraz haki, zapewniająca szybki i bezpieczny transport. Mocowanie z możliwością regulacji wysokości do rozdzielacza wylotowego i specjalna rama fundamentowa do silnika wysokoprężnego, wyraźnie redukująca przenoszenie wibracji oraz zwiększająca niezawodność i żywotność.

Obieg z podwójnym wyłącznikiem ciśnieniowym, manometrem, zabezpieczeniem przed przepływem zwrotnym, zaworem (zabezpieczonym przed obsługą przez osoby nieuprawnione) do automatycznego rozruchu pompy głównej Przewody są ukryte w konstrukcji i w ten sposób zabezpieczone przed wstrząsami i przecięciem Standardowo z membraną zainstalowaną bezpośrednio na korpusie pompy głównej, zapobiegającą przegrzaniu przy zerowym przepływie

Zbiornik paliwa z czujnikiem poziomu napełnienia, o pojemności wystarczającej na sześć godzin pracy bez konieczności tankowania oraz 2 akumulatorami na ramie fundamentowej i ładowarkami w szafie sterowniczej EC-Fire

Niezależna antywibracyjna rama fundamentowa do pompy z silnikiem wysokoprężnym

Urządzenie sterujące EC-Fire D do urządzeń gaśniczych zgodnie z normą EN 12845

Urządzenie sterujące zamontowane w obudowie z blachy stalowej, wg stopnia ochrony IP54

Maksymalna jakość regulacji i bardzo łatwa obsługa za pomocą sterowania EC-Fire z bezpośrednim wskazaniem aktualnego stanu pracy, z ikonowym wyświetlaczem LCD, łatwa nawigacja z przejrzystą strukturą menu, przyciski do szybkiego ustawiania parametrów. Przygotowane do komunikacji urządzenie sterujące i regulacyjne do monitorowania pracy instalacji

Urządzenie z gotowym do podłączenia okablowaniem i orurowaniem, zamontowane na ramie głównej

Ciśnienie na dopływie:

Podczas projektowania konfiguracji systemu należy uwzględnić maksymalne ciśnienie na dopływie (patrz Dane techniczne). Max. dopuszczalne ciśnienie na dopływie stanowi różnicę wynikającą z max. ciśnienia roboczego systemu, pomniejszonego o wartość max. wysokości podnoszenia pompy przy Q = 0. W przypadku instalacji tryskaczowych zgodnych z EN 12845 ciśnienie wody może wynosić max. 12 bar. W instalacjach tryskaczowych o silnym wzniosie, w których różnica wysokości między najwyższym i najniższym tryskaczem wynosi powyżej 45 m, ciśnienie wody na wylocie pompy lub w rurociągach może przekraczać 12 bar, pod warunkiem że wszystkie elementy instalacji są przystosowane do takiego poziomu ciśnienia.

Instalacja pompy do podwyższania ciśnienia w warunkach zasysania.

W przypadku każdej pompy głównej należy zainstalować zbiornik dopływu z przyłączem do rurociągu tłocznego nad pompą

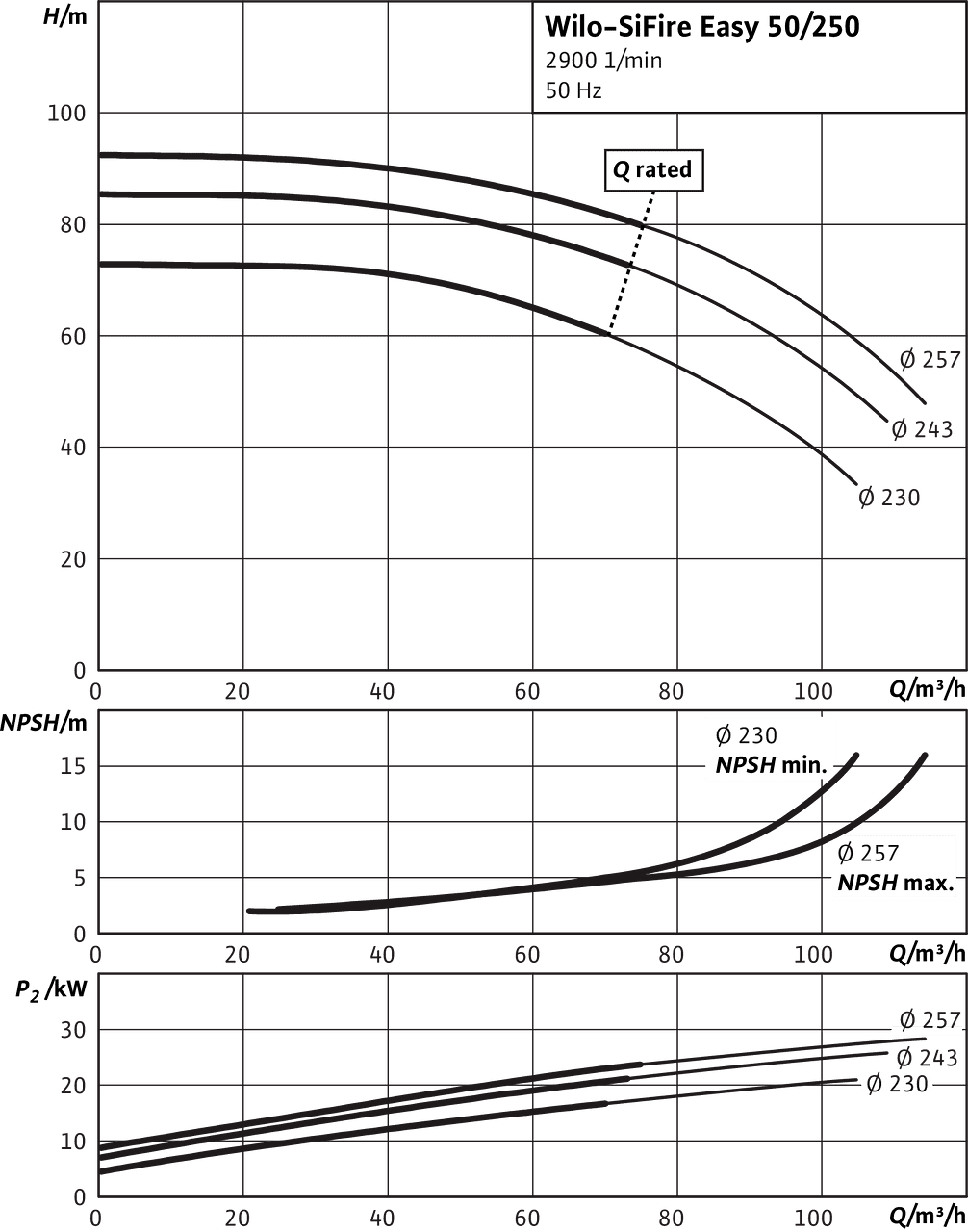

Przepływ

Maks. 750 m³/h (208 l/s), konfiguracja systemu pompy głównej.

Urządzenia sterujące do systemów zasilania w wodę gaśniczą

Wilo-Control EC-Fire D (pompa główna z silnikiem wysokoprężnym)

Sprzęt:

W pełni elektroniczna, centralna jednostka sterująca, zamontowana w pokrytej lakierem obudowie stalowej, stopień ochrony IP54, przyrządy sterownicze oraz wyświetlacz na drzwiach przednich

Właściwości i funkcje:

Konstrukcja urządzenia sterującego jest uzależniona od mocy podłączonej pompy. Urządzenie zawiera następujące komponenty:

• Wyłącznik główny: do włączania/wyłączania urządzenia sterującego (przy nieuprawnionym użyciu w przypadku pożaru)
• Wyświetlacz: wyświetlacz wbudowany w drzwiczkach szafy sterowniczej do obsługi i wyświetlania danych Wskazuje dane robocze i stan roboczy pompy oraz modułu sterującego i regulacyjnego w formie symboli. Wybór menu i wprowadzenie parametrów odbywa się za pomocą przycisków na przednich drzwiach
• Mikroprocesor: Mikroprocesor z programowo zrealizowanym sterownikiem PLC, zasilacz i okablowanie I/O. Konfiguracja programowania jest uzależniona od urządzenia i instalacji tryskaczowej
• wskaźniki: lampki wskaźnikowe Longlife, wskazujące: pracę pompy, aktywację przełącznika ciśnieniowego, aktywację wyłącznika pływakowego, dezaktywację trybu automatycznego, dezaktywację ogrzewania silnika, alarm wywołany przez temperaturę, alarm wywołany przez ciśnienie oleju, nieudany rozruch, alarm wywołany przez pasy, niski poziom paliwa, działającą ładowarkę do akumulatorów, niski poziom naładowania akumulatora, alarm ładowarki do akumulatorów, zatrzymanie ręczne
• przyciski: przycisk do ręcznego zatrzymania, do ręcznego uruchomienia akumulatora A, do ręcznego uruchomienia akumulatora B, do testu lampek oraz potwierdzania alarmów i komunikatów ostrzegawczych również poprzez wybór menu
• Bezpiecznik: bezpieczniki ochronne do ogrzewania i ładowarki do akumulatorów w urządzeniu sterującym
• Rozruch silnika: automatyczny za pomocą dwóch wymiennych akumulatorów lub bezpośrednio przy użyciu przycisku Start na osłonie przedniej
• Zabezpieczenie silnika: Monitorowanie typowych parametrów roboczych silnika wysokoprężnego (temperatura, ciśnienie oleju itd.) bez konieczności zatrzymania
• Kontrola mocy: kontrola prędkości obrotowej silnika Diesla
• Kontrola akumulatora: kontrola napięcia ładowania, prądu ładowania i błędów ładowania
• Monitorowanie zaopatrzenia w wodę: Za pomocą wyłącznika pływakowego, tak aby poziom wody wynosił zawsze minimum 2/3 poziomu zbiornika dopływu
• Monitorowanie zasilania elektrycznego: Komunikat o błędzie ładowarki do akumulatorów w przypadku awarii zasilania elektrycznego
• Łączny raport w postaci sygnału: Błędy wszelkiego typu są wyświetlane za pomocą wspólnego wskaźnika błędu
• Indywidualny raport w postaci sygnału: Istotne błędy są wyświetlane za pomocą wskaźników specjalnych
• Sygnalizacja i potwierdzenie błędu: Wszystkie komunikaty o błędach są sygnalizowane przez diody i wymagają potwierdzenia

Oprogramowanie:

• Fabrycznie zaprogramowane zapewniające w pełni automatyczną pracę
• Informacje dotyczące prędkości obrotowej silnika, napięcia i prądu ładowania
• Nawigacja menu ze wskazaniami tekstowymi

Zgodność z poniższymi normami:

• Stałe urządzenia gaśnicze – Automatyczne urządzenia tryskaczowe (EN 12845), część dotycząca pomp z silnikiem wysokoprężnym
• Wyposażenie elektryczne maszyn (EN 60204-1)
• Rozdzielnice i sterownice niskonapięciowe (EN 61439-1 i EN 61439-2)
• Kompatybilność elektromagnetyczna (EMC) – Odporność w środowiskach przemysłowych (EN 61000-6-2)
• Kompatybilność elektromagnetyczna (EMC) – Norma emisji w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym (EN 61000-6-3)

Opis działania:

Urządzenia sterujące Wilo EC-Fire D służą do sterowania pompami z silnikiem wysokoprężnym, czujnikami do zarządzania pracą pomp oraz poziomem informacji. Mikroprocesorowe urządzenie sterujące służy do sterowania i regulacji wszystkich wymaganych funkcji w systemach do podnoszenia ciśnienia według EN 12845, do celów testowych lub istniejących instalacji tryskaczowych.

Układ logiczny pracy jednostki gaśniczej opiera się na kalibracji układu kaskadowego przełączników ciśnieniowych do włączania pompy. Jeżeli na skutek otwarcia jednego lub kilku obiegów bądź uszkodzonego tryskacza pobierana jest znaczna ilość wody, ciśnienie w instalacji spada. Prowadzi to do uruchomienia pompy głównej za pomocą urządzenia sterującego.

Po zamknięciu obiegu tryskaczy lub zaworu odcinającego, przez który następuje zasilanie głowic tryskaczy, w instalacji wytwarzane jest ciśnienie systemowe. Należy wtedy nacisnąć przyciski zatrzymania na drzwiach przednich, aby zatrzymać pompę

Wilo-Control EC-Fire J (pompa typu jockey z silnikiem elektrycznym)

Sprzęt:

W pełni elektromechaniczna jednostka sterująca, zamontowana w pokrytej lakierem obudowie stalowej, stopień ochrony IP54, przyrządy sterownicze i przyciski na drzwiach przednich

Właściwości i funkcje:

Konstrukcja urządzenia sterującego jest uzależniona od mocy podłączonej pompy. Urządzenie zawiera następujące komponenty:

• Wyłącznik główny: do włączania/wyłączania urządzenia sterującego
• wskaźniki: lampki wskaźnikowe Longlife wskazujące gotowość pompy do pracy, pracę pompy oraz usterki zbiorcze
• przełączniki: pokrętła do ustawiania trybu ręcznego lub automatycznego
• Rozruch silnika: Stycznik bezpośredni
• Zabezpieczenie silnika: Przełącznik do ochrony przed zwarciami i przeciążeniami
• Indywidualny raport w postaci sygnału: Komunikat o usterce silnika (zwarcie, przeciążenie)
• Sygnalizacja i potwierdzenie błędu: Komunikat o usterce silnika jest wskazywany przez odpowiednią diodę. Potwierdzenie następuje po ponownym uruchomieniu wyłącznika zabezpieczenia silnika

Zgodność z poniższymi normami:

• Stałe urządzenia gaśnicze – Automatyczne urządzenia tryskaczowe (EN 12845), część dotycząca pomp typu jockey
• Wyposażenie elektryczne maszyn (EN 60204-1)
• Rozdzielnice i sterownice niskonapięciowe (EN 61439-1 i EN 61439-2)
• Kompatybilność elektromagnetyczna (EMC) – Odporność w środowiskach przemysłowych (EN 61000-6-2)
• Kompatybilność elektromagnetyczna (EMC) – Norma emisji w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym (EN 61000-6-3)

Opis działania:

Moduły Wilo-Control EC-Fire J służą do sterowania pompami typu jockey z silnikami elektrycznymi i czujnikami zgodnie z normą EN 12845, zarówno w celach testowych, jak i podczas pracy instalacji tryskaczowej

Układ logiczny pracy jednostki gaśniczej opiera się na kalibracji układu kaskadowego przełączników ciśnieniowych do włączania pompy.

Pompa typu jockey służąca do podwyższania ciśnienia jest uruchamiana jako pierwsza i zapewnia napełnienie systemu wodą oraz utrzymanie ciśnienia. Włącza się po spadku ciśnienia w systemie. Regulacja włączania i wyłączania pompy odbywa się przy zastosowaniu odpowiednio skalibrowanego przełącznika ciśnieniowego.

Dane eksploatacyjne

• Przetłaczane medium
  Water
• Dopuszczalne przetłaczane media
  Water
• Min. temperatura przetłaczanej cieczy
  3 °C
• Maks. temperatura przetłaczanej cieczy
  50 °C
• Maks. temperatura otoczenia
  40 °C
• Ciśnienie na dopływie
  0.98 bar

Dane silnika

• Stopień ochrony
  IP54

Materiały

• Korpus pompy
  5.1301, EN-GJL-250
• Wirnik
  1.4408, GX5CrNiMo19-11-2
• Wał
  1.4057, X20CrNi17-2
• Materiał uszczelnienia
  EPDM

Informacje na temat umiejscowienia zamówień

• Produkt
  Wilo
• Nazwa produktu
  SiFire Easy 50/250-257-31.5 DJ
• Masa netto ok.
  932 kg
• Opis
  4205248
