Wilo-Actun ZETOS

Wydajny pobór wody surowej do wszystkich obszarów zastosowania

Pompa głębinowa Wilo-Actun ZETOS to rozwiązanie o szerokim spektrum zastosowania, umożliwiające wydajny pobór wody, zarówno dla celów komunalnego zaopatrzenia w wodę, jak i rolnictwa czy przemysłu wydobywczego. Zapewniając najwyższą w swojej klasie sprawność wynoszącą do 85,5 %, pompa ta charakteryzuje się niezwykle energooszczędną pracą. Odporny na zużycie odlew precyzyjny stali nierdzewnej oraz solidna konstrukcja gwarantują długą żywotność oraz niezmiennie wysoką sprawność, w szczególności w trudnych warunkach eksploatacyjnych, np. z medium o zawartości piasku do 150 g/m3.

Korzyści

  • Energooszczędne zaopatrzenie w wodę przy sprawności wynoszącej nawet 85,5 %
  • Silnik z magnesami trwałymi zapewnia ekonomiczną pracę i najwyższą sprawność w tej klasie urządzeń
  • Wysoka niezawodność dzięki odpornej na korozję części hydraulicznej wykonanej w całości z odlewu precyzyjnego stali nierdzewnej 1.4408 (AISI 316)
  • Wysoki stopień odporności na zużycie: maks. zawartość piasku 150 g/m³
  • Atest do wody pitnej ACS
  • Łatwa obsługa oraz montaż i demontaż pompy.

Kompleksowe rozwiązania do zaopatrzenia w wodę

View on the Wilo-Worl landscape from above View on the Wilo-Worl landscape from above

Jaki obszar zastosowania odpowiada Twoim potrzebom?

Najlepsza w swojej klasie. Solidna. Wszechstronna.

1 - Obszar zastosowania: Zaopatrzenie w wodę i podnoszenie ciśnienia

Wyzwanie: Zmienne zapotrzebowanie na konsumpcję wody w takich budynkach jak szkoły, szpitale, obiekty sportowe czy hotele wymaga zastosowania elastycznych rozwiązań.

Rozwiązanie: Pompa głębinowa Wilo-Actun ZETOS zapewnia niezawodne zaopatrzenie w wodę, nawet w przypadku wysokiego zapotrzebowania. Wilo oferuje rozwiązania spełniające wymagania każdego obszaru zastosowania. Pompa Wilo-Actun ZETOS wyposażona jest w płaszcz ciśnieniowy umożliwiający zastosowanie w systemach podnoszenia ciśnienia. Dzięki temu, jest ona kompaktowym, cichym i komfortowym w eksploatacji rozwiązaniem do zaopatrzenia w wodę.

2 - Obszar zastosowania: Pobór wody surowej

Wyzwanie: Stale rosnące koszty energii elektrycznej oraz pilna potrzeba redukcji emisji CO2 sprawiają, że sektor komunalny zmaga się z wyzwaniem zapewnienia bardziej energooszczędnego zaopatrzenia w wodę pitną.

Rozwiązanie: Zastosowanie pomp i silników o wysokiej sprawności Wilo-Actun ZETOS pozwoli uwolnić ogromny potencjał redukcji kosztów i zużycia energii elektrycznej.

3 - Obszar zastosowania: Uzdatnianie wody

Wyzwanie: W procesie poboru wody surowej należy uwzględnić różne parametry fizykochemiczne wody. Niektóre z nich stawiają wysokie wymagania materiałom, z których wykonane są pompy głębinowe.

Rozwiązanie: Dzięki zastosowaniu komponentów wykonanych z wysokiej jakości materiałów, pompa głębinowa Wilo-Actun ZETOS może tłoczyć medium o odczynie kwaśnym, zasadowym, a także o wysokiej zawartości soli. Cecha ta sprawia, że jest to pompa o szerokim spektrum zastosowania.

4 - Obszar zastosowania: Profesjonalne zastosowania w irygacji/rolnictwie

Wyzwanie: Na wielu obszarach o wysokim poziomie wód gruntowych nawadnianie pól rolnych wiąże się z koniecznością tłoczenia wody z dużej głębokości.

Rozwiązanie: Pompy głębinowe są rozwiązaniem gwarantującym zaspokojenie wymaganego zapotrzebowania na wodę. Pompa głębinowa Wilo-Actun ZETOS charakteryzuje się solidnym wykonaniem i długą żywotnością – również w przypadku zastosowania z medium o wysokiej zawartości piasku. Co więcej, pompa ta zapewnia wysokość podnoszenia nawet do 640 metrów.

5 - Obszar zastosowania: Przemysł

Wyzwanie: od wody lekko zanieczyszczonej po ciecze agresywne: Przemysł jest obszarem zastosowania, który – jak żaden inny - stawia pompom najbardziej wygórowane wymagania. Na platformach wiertniczych jest to tłoczenie wysoce korozyjnej wody słonej, a w przypadku przemysłu wydobywczego - tłoczenie medium o wysokiej zawartości piasku. Zastosowania tego typu są dla pomp dużym wyzwaniem.

Rozwiązanie: Dzięki zastosowaniu odpornej na korozję stali nierdzewnej 1.4408, pompa Wilo-Actun ZETOS jest odpowiedzią na wysokie wymagania stawiane przez przemysł wydobywczy, np. platformy wiertnicze. Zastosowane pierścienie umożliwiają tłoczenie medium o zawartości piasku do 150 g/m3, pozwalając tym samym na pracę w trudnych warunkach eksploatacyjnych.

Fakty i liczby

Niespotykana wydajność: Wyjątkowo wysoka sprawność pompy, wynosząca nawet 85.5%.

Wysoka odporność na zużycie: Maks. zawartość piasku do 150 g/m3.

Zastosowanie odlewu precyzyjnego stali nierdzewnej 1.4408 (AISI 316) sprawia, że pompa jest wyjątkowo odporna na korozję i wszechstronna w swoim zastosowaniu.

“Najlepsza w swojej klasie”

Nowy standard pompy głębinowej.

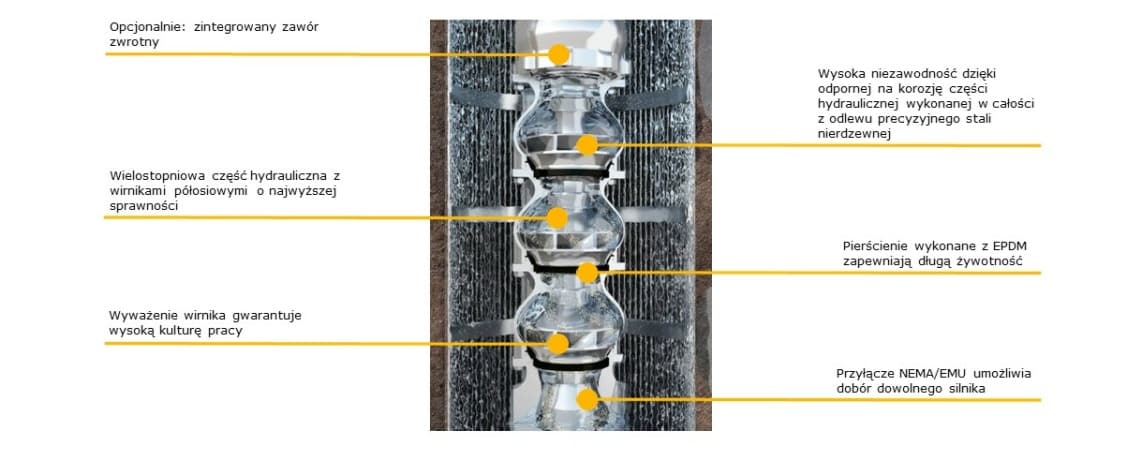

Zalety części hydraulicznej

Pompę Wilo-Actun ZETOS wyróżnia przede wszystkim jej wielostopniowa część hydrauliczna z wirnikami półosiowymi. Korpus pompy oraz wirniki wykonano z odlewu precyzyjnego stali nierdzewnej. Zoptymalizowana konstrukcja wirnika o odpowiednim wyważeniu zapewnia wysoką kulturę pracy. Istnieje możliwość doposażenia przyłącza tłocznego w zawór zwrotny.

Dane techniczne części hydraulicznej

  • Maks. objętość przepływu: 385 m3/h
  • Maks. wysokość podnoszenia: 640 m
  • Maks. temperatura medium: 70 °C
  • Maks. zawartość piasku: 150 g/m3
  • Przyłącze tłoczne K8: G 5, K10: G 6, DN 150 (PN 10/16), DN 150 (PN 40)

Studium przypadku: Modernizacja wodociągów w miejscowości Bad Überkingen

Optymalne zaopatrzenie w wodę przy wysokiej sprawności energetycznej
Pompa Wilo-Actun ZETOS-K8 w wodociągach w miejscowości Bad Überkingen.

Projekt

Od roku 1990 wodociągi w miejscowości Bad Überkingen dostarczają wodę do około 825 gospodarstw domowych, licznych gospodarstw rolnych oraz miejscowego pola golfowego, w ilości ok. 268,000 metrów sześciennych rocznie.

Wyzwanie

Zbiorniki retencyjne wody znajdują się na zboczu pasma górskiego, co oznacza, że do ich napełnienia wymagane jest ciśnienie pozwalające dostarczyć wodę na wysokość 335 metrów. Jednocześnie, proces ten musi być energooszczędny.

Dobór urządzeń

Po 30 latach pracy w instalacji wodociągowej wydajność wysokociśnieniowej, wielostopniowej pompy wirowej o konstrukcji segmentowej wyraźnie spadła. W ramach projektu modernizacji wybrano dwie nowe pompy Wilo-Actun ZETOS-K8.50-15 oraz dwie pompy Wilo-Sub TWI 6.30. Zastosowano również płaszcze ciśnieniowe zapewniające bezpieczny i wydajny transport wody do zbiorników przy wysokości podnoszenia do 335 metrów.

Realizacja

Dzięki kompaktowej konstrukcji pompy, zaoszczędzono wiele miejsca, a jej instalacja przebiegła niezwykle sprawnie, co zaowocowało również oszczędnością kosztów. Pompy głębinowe wyposażone są w płaszcz ciśnieniowy, co pozwoliło na ich przyłączenie do istniejącej instalacji w pozycji poziomej, w ustawieniu suchym. Ponadto, pompy z płaszczem ciśnieniowym charakteryzują się wysoką odpornością na zalanie.

Rezultat

Całkowita sprawność na poziomie 76%, zoptymalizowana część hydrauliczna oraz zintegrowany silnik z magnesami trwałymi o regulowanej prędkości obrotowej sprawiają, że osiągalna stała się oszczędność energii wynosząca nawet 100,000 kW rocznie. Zminimalizowana potrzeba prac konserwacyjnych w trakcie eksploatacji to kolejna oszczędność kosztów dla użytkownika.

Zainstalowane produkty

2x Wilo-Actun ZETOS-K8.50-15 + silnik NU 711/-4/100
Przepływ Q = 15.3 l/s
Wysokość podnoszenia H = 333.9 mWG

2x Wilo-Sub TWI 6.30-35 + silnik NU 611T-2/30
Przepływ Q = 5 l/s
Wysokość podnoszenia H = 329.3 mWG

Energooszczędność

Kalkulacja kosztów eksploatacyjnych:

Wysoka skuteczność. Wysoka energooszczędność.

Pompa głębinowa Wilo-Actun ZETOS wyznacza nowe standardy energooszczędności w swoim segmencie, co czyni ją doskonałym wyborem w wielu obszarach zastosowania. Korzyścią dla użytkownika jest nie tylko oszczędność kosztów energii elektrycznej, ale także niezawodne zaopatrzenie w wodę przy stale optymalizowanym punkcie pracy. Kalkulacja kosztów eksploatacji mówi sama za siebie!

Pompa Wilo-EMU NK 86-4
NU 611-2/34
Wilo-Actun ZETOS-K 8.70-4
NU611-2/26
Wilo-Actun ZETOS-K 8.70-4
NU511-4/30
Silnik Asynchroniczny Asynchroniczny Silnik z magnesami trwałymi
Czas pracy w godzinach dziennie/rocznie 24/10 24/10 24/10
Kalkulacja oszczędności kosztów energii
Sprawność silnika % 81.5 81.3 92.5
Sprawność pompy % 71.5 83.8 83.8
Sprawność całkowita % 58.3 68.1 75.6
Roczne koszty energii w € 37,118 31,876 28,762
Roczna oszczędność kosztów energii € 5242 8357
Zwrot z inwestycji: oszczędność do €8400

Wilo-EFC

  • Szybkie i komfortowe uruchomienie dzięki funkcji asystenta konfiguracji.
  • Wysoka sprawność energetyczna na poziomie 98% oraz kompaktowa konstrukcja.
  • Ekonomiczne rozwiązanie ze względu na niewielką potrzebę chłodzenia.
  • Szerokie spektrum zastosowania dzięki konfigurowalnym trybom regulacji.
  • Rozbudowane możliwości komunikacji poprzez opcjonalne interfejsy dla magistrali bus.

Wilo-EMU 12…24“

  • Część hydrauliczna dopasowana do punktu pracy gwarantuje wysoką sprawność energetyczną.
  • Możliwość wyboru spośród różnych silników oraz materiałów pozwala dopasować produkt do każdego obszaru zastosowania.
  • Wersje z atestem do wody pitnej ACS.
  • Silniki z aktywnym systemem chłodzenia przepływowego (technologia CoolAct) pozwalają uzyskać wyższą moc wyjściową.
  • Silniki przezwajalne o niewielkich wymaganiach serwisowych.
  • Płaszcz ciśnieniowy do zastosowań w systemach podnoszenia ciśnienia.

Wilo-Sub TWI

  • Długa żywotność zapewniona przez odporną na korozję stal nierdzewną, opcjonalnie w wersji V4A.
  • Możliwość wyboru spośród różnych silników oraz materiałów pozwala dopasować produkt do każdego obszaru zastosowania.
  • Wersje z atestem do wody pitnej ACS.
  • Szeroki zakres zastosowania dzięki wersjom w rozmiarach 4, 6, 8 oraz 10 cali.
  • Zakres wydajności od 1 do 250 m3/h.

“Niezawodne i wytrzymałe rozwiązanie, nawet w ekstremalnych warunkach platformy wiertniczej – to dla nas decydujący czynnik.”

Menadżer platformy wiertniczej – Joe Strummer, UK

Landwirt/Bauer steht im Feld

“Niezwykła łatwość obsługi. Naprawdę o tym pomyślano.”

Mohamed Bouchta, Instalator, Morocco

Często zadawane pytania

Czy pompy są w całości produkowane przez Wilo?

Tak, pompy produkowane są w naszej fabryce w Hof w Niemczech. Wyprodukowane pompy przechodzą kompleksowe testy.

Czy wersja pompy ze stali nierdzewnej 1.4408 jest odpowiednia do zastosowania z wodą morską?

Wilo posiada dziesiątki lat doświadczenia w tym obszarze. Praktyka pokazuje, że nasze pompy są odpowiednie do stosowania z wodą morską. Dostępna jest również wersja ze stali nierdzewnej typu duplex 1.4517.

Czy powłoka Ceram posiada atest do wody pitnej?

Powłoka Ceram CT spełnia wymagania niemieckiego Federalnego Urzędu Ochrony Środowiska (UBA) oraz posiada francuski atest do wody pitnej ACS.

Jaką przetwornicę częstotliwości należy zastosować z silnikiem z magnesami trwałymi?

Wilo oferuje szeroką gamę zalecanych przetwornic częstotliwości Wilo-EFC. Niemniej jednak, można zastosować dowolną przetwornicę częstotliwości.

Czy straty mocy wynikające z zastosowania przetwornicy częstotliwości ograniczają korzyści, jakie oferuje silnik z magnesami trwałymi?

Przetwornice Wilo-EFC charakteryzują się rozpraszaniem mocy na poziomie 2%. Należy także uwzględnić straty generowane przez zastosowane filtry. Niemniej jednak, straty te nie mają znaczącego wpływu na korzyści płynące z zastosowania silnika z magnesami trwałymi, które mogą wynosić do 13%. Oczywiście, nie należy zapominać o podstawowej korzyści wynikającej z wyjątkowo wysokiej wydajności przy obciążeniu częściowym.

Consultant Jens in Office

Wilo-Select 4: dobór produktu w czterech prostych krokach

Elastyczny, skuteczny i komfortowy dobór rozwiązań – taki właśnie jest nasz program doboru pomp Wilo-Select 4! Wystarczy jedno kliknięcie, aby uzyskać wszystkie informacje niezbędne w procesie przetargowym.

Wilo-Actun Zetos w Wilo-Select 4 Online

Opis typoszeregu

Korzyści

  • Energooszczędne zaopatrzenie w wodę przy sprawności wynoszącej nawet 85,5 %
  • Silnik z magnesami trwałymi zapewnia ekonomiczną pracę i najwyższą sprawność w tej klasie urządzeń
  • Wysoka niezawodność dzięki odpornej na korozję części hydraulicznej wykonanej w całości z odlewu precyzyjnego stali nierdzewnej 1.4408 (AISI 316)
  • Wysoki stopień odporności na zużycie: maks. zawartość piasku 150 g/m³
  • Atest do wody pitnej ACS
  • Łatwa obsługa oraz montaż i demontaż pompy.

Wydajny pobór wody surowej do wszystkich obszarów zastosowania

Pompa głębinowa Wilo-Actun ZETOS to rozwiązanie o szerokim spektrum zastosowania, umożliwiające wydajny pobór wody, zarówno dla celów komunalnego zaopatrzenia w wodę, jak i rolnictwa czy przemysłu wydobywczego. Zapewniając najwyższą w swojej klasie sprawność wynoszącą do 85,5 %, pompa ta charakteryzuje się niezwykle energooszczędną pracą. Odporny na zużycie odlew precyzyjny stali nierdzewnej oraz solidna konstrukcja gwarantują długą żywotność oraz niezmiennie wysoką sprawność, w szczególności w trudnych warunkach eksploatacyjnych, np. z medium o zawartości piasku do 150 g/m3.

Rodzaj konstrukcji

Wielostopniowa pompa głębinowa wykonana z odlewu precyzyjnego ze stali nierdzewnej o budowie segmentowej do montażu pionowego lub poziomego

Zastosowanie

  • Zaopatrzenie w wodę użytkową i ogólne zaopatrzenie w wodę ze studni i cystern w zastosowaniach komunalnych i przemysłowych
  • Tłoczenie wody użytkowej z certyfikatem ACS
  • Tłoczenie wody do deszczowni i nawadniania
  • Obniżanie poziomu wody gruntowej
  • Podwyższanie ciśnienia
  • Tłoczenie wody w obszarze przybrzeżnym i systemach przeciwpożarowych
  • Zastosowanie w geotermii lub rozwiązaniach wykorzystujących źródła termalne
  • Utrzymywanie wody w kopalniach i instalacjach górniczych

Wyposażenie/funkcja

  • Hydraulika wielostopniowa z wirnikami półosiowymi
  • Zintegrowany zawór zwrotny
  • Sprzęgło NEMA
  • Silnik indukcyjny trójfazowy

Zakres dostawy

  • Urządzenie (hydraulika + silnik) wstępnie zamontowane fabrycznie
  • Kabel zasilający wg życzenia Klienta
  • Instrukcja montażu i obsługi

Oznaczenie typu

Przykład:

Wilo-Actun ZETOS-K8.130-17 + NU 701-2/130

Actun

Rodzina produktów

ZETOS

Nazwa typoszeregu

Układ hydrauliczny

K8.130-17

K

Oznaczenie typu

8

Średnica hydrauliki w calach ["]

130

Przepływ w optymalnym punkcie pracy przy 50 Hz w [m³/h]

17

Liczba stopni pracy hydrauliki

Silnik

NU 701-2/130

NU

Silnik zatapialny

701

Wielkość (5… 6... = 6"; 7…, 8...= 8")

2

Liczba biegunów

130

Moc znamionowa [kW]

Dane techniczne

Układ hydrauliczny:

  • Maks. przepływ: 395 m³/h
  • Maks. wysokość podnoszenia: 640 m
  • Max. temperatura przetłaczanej cieczy: 70°C
  • Max. zawartość piasku: 150 g/m³
  • Przyłącze tłoczne
    • K8: G 5
    • K10: G 6, DN 150 (PN 10/16), DN 150 (PN 40)

Silnik:

  • Napięcie zasilania: 3~400 V, 50 Hz ±10 %; 3~460 V, 60 Hz ±10 %; inne na zamówienie
  • Max. temperatura przetłaczanej cieczy: 60 °C, zależnie od typu silnika i prędkości przepływu silnika. Wyższe temperatury na zapytanie
  • Rodzaj pracy – zanurzony: S1
  • Max. liczba uruchomień:
    • NU 5..., NU 6…, NU 7… = 20/h
    • NU 8.., NU 9.., NU 122 = 10/h
    • NU 160 = 5/h
  • Max. głębokość zanurzenia:
    • NU 5… NU 711 = 350 m
    • NU 701, NU 801, BZ 911, NU122, NU 160 = 300 m
    • NU 611, NU 811 = 100 m
  • Stopień ochrony: IP68
  • Zakres regulacji przetwornicy częstotliwości:
    • NU 501, NU 611, NU 701 = 30-50 Hz
    • NU 511, NU 711 = 60-100 Hz (silnik z magnesami trwałymi, 4-biegunowy)
    • NU 801, NU 811, NU 911, NU 122, NU 160 = 25-50 Hz

Opis/budowa

Pompa głębinowa do montażu pionowego i poziomego.

Układ hydrauliczny

Wielostopniowa pompa głębinowa z półosiową hydrauliką Części korpusu i wirniki z odlewu precyzyjnego ze stali nierdzewnej (1.4408)

Przyłącze tłoczne

  • K8: Przyłącze gwintowane ze zintegrowanym zabezpieczeniem przed przepływem zwrotnym
  • K10: Przyłącze gwintowane lub kołnierzowe, zawsze ze zintegrowanym zabezpieczeniem przed przepływem zwrotnym

Opcje przyłącza tłocznego

  • Bez zaworu zwrotnego
  • Adapter do różnych rozmiarów przyłączy - wyposażenie dodatkowe

Silnik

Silnik indukcyjny trójfazowy do rozruchu bezpośredniego i gwiazda-trójkąt (możliwość współpracy z przetwornicą częstotliwości) lub silnik z magnesami trwałymi (wyłącznie współpraca z przetwornicą częstotliwości oraz użycie filtrów wyjściowych).

  • NU 501, NU 701: Uszczelniony, hermetycznie zalany silnik z uzwojeniem emaliowanym, impregnowany żywicą
  • NU 511, NU 611, NU 711, NU 8…, NU 901, NU 122, NU 160: Przezwajalny silnik z izolowanym uzwojeniem (PE2, PE2/PA lub PVC)

Płaszcz silnika ze stali, stali nierdzewnej jakości A2/A4 lub odlew z brązu.

Przyłącze hydrauliczne jako standardowe przyłącze NEMA. Uszczelnienie wału silnika za pomocą uszczelnienia mechanicznego pełnego z materiału krzemowo-węglowego. Łożyska samosmarujące.

Łożysko osiowe z wahliwymi płytkami panwiowymi do przyjmowania dużych obciążeń osiowych. Ujemny nacisk osiowy przyjmowany jest przez oporowe łożysko wzdłużne.

Silniki typoszeregu NU 5… i NU 7… są wypełnione mieszaniną wody i glikolu, wszystkie inne – mieszaniną wody i gliceryny.

Silniki alternatywnie mogą być napełnianie wodą użytkową (wersja T).

Chłodzenie

Chłodzenie silnika odbywa się poprzez przetłaczane medium. Silnik musi być zawsze zanurzony podczas pracy. Należy przestrzegać wartości granicznych maks. temperatury przetłaczanej cieczy i minimalnej prędkości przepływu. Montaż pionowy jest opcjonalnie możliwy z płaszczem chłodzącym lub bez niego. W przypadku ustawienia poziomego konieczne jest zastosowanie obudów łożyska do podparcia urządzenia. W celu polepszenia dopływu można zastosować płytę antywirową lub płaszcz chłodzący.

Płaszcz ciśnieniowy

Płaszcz ciśnieniowy służy do bezpośredniego podłączenia urządzenia do systemu rurociągów. Standardowo nie jest w tym przypadku montowany zawór zwrotny. Maksymalne ciśnienie na dopływie wynosi 10 bar.
