Wilo-Helix V

Cechy szczególne/zalety produktu

  • Zoptymalizowana sprawność, spawana laserowo i wysokowydajna hydraulika 2D/3D z przepływem i optymalizacją trybu odgazowania
  • Wirniki, kierownice, obudowy stopnia z materiału odpornego na korozję
  • Korpus pompy zoptymalizowany pod względem przepływu i wartości nadwyżki antykawitacyjnej
  • Przyjazna w konserwacji konstrukcja z wyjątkowo solidną osłoną sprzęgła
  • Atest dla wody użytkowej do pomp z częściami ze stali nierdzewnej, które mają kontakt z medium (wersja EPDM)

Opis typoszeregu

Budowa

Normalnie zasysająca, wysokosprawna, wielostopniowa, wysokociśnieniowa, pionowa pompa wirowa, z króćcami Inline

Zastosowanie

  • Zaopatrzenie w wodę i podwyższanie ciśnienia
  • Przemysłowe instalacje cyrkulacyjne
  • Wody procesowej
  • Zamknięte obiegi chłodzenia
  • Systemy przeciwpożarowe
  • Myjnie
  • Nawadnianie

Oznaczenie typu

Przykład:Helix V 2202/2-1/16/E/X/KS/../400-50
Helix VPionowa, wielostopniowa wysokociśnieniowa pompa wirowa o konstrukcji typu Inline
22Przepływ w [m3/h]
02Liczba wirników
2Liczba toczonych wirników (opcjonalnie)
1Materiał pompy
 1 = korpus pompy 1.4301 (AISI 304)
Hydraulika 1.4307 (AISI 304L)
 2 = korpus pompy 1.4409 (AISI 316L)
Hydraulika 1.4404 (AISI 316L)
 3 = korpus pompy EN-GJL-250 (z powłoką kataforetyczną)
Hydraulika 1.4307 (AISI 304L)
 4 = korpus pompy Monoblock EN-GJL-250 (z powłoką kataforetyczną)
Hydraulika 1.4307 (AISI 304L)
[Tylko Helix V 22.. i wyżej]
16Max. ciśnienie robocze w [bar]
 16 = 16 bar (kołnierz PN 16)
 25 = 25 bar (kołnierz PN 25)
 30 = 30 bar (kołnierz PN 40)
ERodzaj uszczelki
E = EPDM
V = FKM
XWersja specjalna „X-Care”
KUszczelnienie mechaniczne o budowie kasetowej
SOsłona sprzęgła znajduje się w jednej linii z króćcem ssawnym i przyłączem ciśnieniowym pompy
..opcjonalnie
400Napięcie zasilania w [V]
50Częstotliwość w [Hz]

Dane techniczne

  • Wskaźnik MEI ≥ 0,5
  • Podłączenie elektryczne: 3~400 V (±10%), 50 Hz
    • ≤ 4 kW 230 V / 400 V; Δ/Y
    • > 4 kW 400 V / 690 V; Δ/Y
  • Zakres temperatur przetłaczanej cieczy:
    • Helix V 2 – 16 (EPDM): od -30 do 120°C (130°C na zapytanie)
    • Helix V 2 – 16 do mediów agresywnych (FKM): -15 do 90°C
    • Helix V22 – 52 (EPDM): od -20 do 120°C (130°C na zapytanie)
    • Helix V22 – 52 do mediów agresywnych (FKM): -15 do 90°C
  • Max. ciśnienie robocze: 16/25/30 bar
  • Stopień ochrony: IP 55
  • Max. temperatura otoczenia: +40°C (rozszerzony zakres temperatur na zapytanie)
  • Dostępne wersje:
    • Helix V 2 – 16: PN 16 z kołnierzami owalnymi, PN 25/PN 40 z kołnierzami okrągłymi według ISO 2531 i ISO 7005 (sprzęgło Victaulic na zapytanie)
    • Helix V 22 – 52: PN 16,/PN 25/PN 40 z kołnierzami okrągłymi wg ISO 2531 i ISO 7005

Wyposażenie/funkcja

  • Wirniki, kierownice, obudowy stopnia z materiału odpornego na korozję

Opis/budowa

  • Na zapytanie pompy mogą zostać dostosowane do określonych warunków (np. zabezpieczenie silnika, ATEX, rozszerzony zakres temperatury otoczenia)
  • Typoszereg Helix jest dostępny również ze zintegrowaną przetwornicą częstotliwości

Materiały

Helix V 2, 4, 6, 10, 16:

Wersja standardowa

  • Wirniki, obudowy stopni i kierownice ze stali nierdzewnej 1.4307 (AISI 304L)
  • Korpus pompy ze stali nierdzewnej 1.4301 (AISI 304)
  • Płyta podstawy i latarnia EN-GJL-250 (z powłoką kataforetyczną)
  • Wał ze stali nierdzewnej 1.4301 (AISI 304) lub 1.4462 (AISI 318LN) (w zależności od wersji)
  • Tuleja pod uszczelnieniem mechanicznym 1.4404 (AISI 316L)
  • Pierścień o-ring z EPDM (uszczelka FKM na zapytanie)
  • Rura płaszczowa ze stali nierdzewnej 1.4301 (AISI 304)

Do mediów agresywnych

  • Wirniki, obudowy stopni i kierownice ze stali nierdzewnej 1.4404 (AISI 316L)
  • Korpus pompy ze stali nierdzewnej 1.4404 (AISI 316L)
  • Wał ze stali nierdzewnej 1.4404 (AISI 316L) lub 1.4462 (AISI 318LN) (w zależności od wersji)
  • Tuleja pod uszczelnieniem mechanicznym 1.4404 (AISI 316L)
  • Pierścień o-ring z FKM (uszczelka EPDM na zapytanie)
  • Rura płaszczowa ze stali nierdzewnej 1.4404 (AISI 316L)

Helix V 22, 36, 52:

Wersja standardowa

  • Obudowy stopnia, wirniki i kierownice przepływowe ze stali nierdzewnej 1.4307 (AISI 304L)
  • Korpus pompy ze stali nierdzewnej 1.4308 (AISI 304) lub z żeliwa szarego z powłoką kataforetyczną EN-GJL 250, kołnierze luźne z żeliwa szarego z powłoką kataforetyczną EN-GJL 250 do pomp Helix V 22/EN-GJS 400 do pomp Helix V 36-52.
  • Wał ze stali nierdzewnej 1.4057 (AISI 431)
  • Tuleja pod uszczelnieniem mechanicznym 1.4404 (AISI 316L)
  • Pierścień o-ring z EPDM (uszczelka FKM na zapytanie)
  • Rura płaszczowa ze stali nierdzewnej 1.4301 (AISI 304)

Do mediów agresywnych

  • Obudowy stopnia, wirniki i kierownice przepływowe ze stali nierdzewnej 1.4404 (AISI 316L)
  • Korpus pompy: wszystkie części mające kontakt z przetłaczaną cieczą z odlewu ze stali nierdzewnej 1.4409 (AISI 316L); kołnierze luźne z żeliwa szarego z powłoką kataforetyczną EN-GJL 250 do pomp Helix V 22 / EN-GJS 400 do pomp Helix V 36-52.
  • Płyta podstawy ze stali nierdzewnej 1.4301 (AISI 304)
  • Wał ze stali nierdzewnej 1.4404 (AISI 316L) lub 1.4462 (AISI 318LN) (w zależności od wersji)
  • Tuleja pod uszczelnieniem mechanicznym 1.4404 (AISI 316L)
  • Pierścień o-ring z FKM (uszczelka EPDM na zapytanie)
  • Płaszcz ciśnieniowy ze stali nierdzewnej 1.4404 (AISI 316L)

Zakres dostawy

  • Wielostopniowa wysokociśnieniowa pompa wirowa Helix V
  • Instrukcja montażu i obsługi
  • Helix V 2 – 16 (wersja PN16 z kołnierzami owalnymi): Przeciwkołnierze z żeliwa szarego i odpowiednie śruby, nakrętki i uszczelki

Wskazówki ogólne - dyrektywa ErP (w sprawie ekoprojektu)

Wartość wzorcowa dla pomp do wody mających najwyższą sprawność wynosi MEI ≥ 0,70Sprawność pompy z wirnikiem o zmniejszonej średnicy jest zwykle niższa niż sprawność pompy z wirnikiem pełnowymiarowym. Zmniejszenie średnicy wirnika spowoduje dostosowanie pompy do ustalonego punktu pracy, a co za tym idzie – do zmniejszenia zużycia energii. Wskaźnik minimalnej energochłonności (MEI) podano w oparciu o średnicę wirnika pełnowymiarowego.Działanie tej pompy o zmiennych punktach pracy może być bardziej efektywne i ekonomiczne w przypadku stosowania sterowania, np. za pomocą napędu o zmiennej prędkości obrotowej, który dostosowuje wydajność pompy do systemu.Informacje na temat sprawności wzorcowej można znaleźć na stronie internetowej www.europump.org/efficiencychartsPompy o poborze mocy > 150 kW lub przepływie QBEP < 6 m3/h nie są objęte zakresem obowiązywania dyrektywy w sprawie ekoprojektu w części dotyczącej pomp wody. Dlatego nie jest podany wskaźnik minimalnej energochłonności.

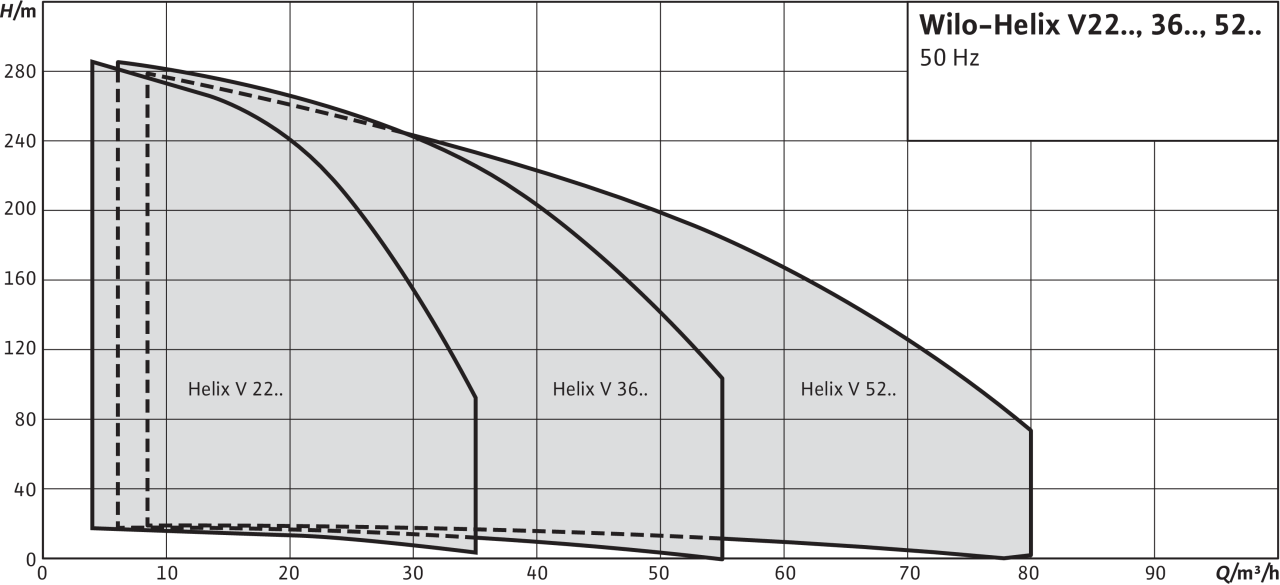

Rodzina charakterystyk

Charakterystyki Wskaźnik minimalnej energochłonności (MEI): ≥ 0.7

Charakterystyki wg ISO 9906: 20123B

Charakterystyki Wskaźnik minimalnej energochłonności (MEI): ≥ 0.7

Charakterystyki wg ISO 9906: 20123B
