Wilo-Rexa SUPRA-V

Wilo-Rexa SUPRA-V z Digital Data Interface: Duża oszczędność energii i cyfrowy komfort obsługi dla bardziej ekonomicznej gospodarki ściekowej.

Wilo-Rexa SUPRA-V z Wilo-Digital Data Interface łączy najlepszą sprawność hydrauliczną w swojej klasie z wysokosprawnymi silnikami IE3 (opartymi na normie IEC 60034-30-1) oraz w pełni zintegrowaną cyfrową możliwością tworzenia sieci. Zapewnia to nie tylko minimalne koszty eksploatacji przy wysokim, niezawodnym działaniu, ale oferuje także wszystkie możliwości nowoczesnego połączenia komunikacyjnego – prawdziwe ułatwienie codziennej pracy, co ostatecznie przekłada się na mniejsze nakłady, a tym samym niższe koszty.

Korzyści

  • Podwyższone niezawodne działanie i zredukowany nakład serwisowy dzięki hydraulice o swobodnym przepływie, odpornej na zablokowanie, o dużym swobodnym przelocie kuli
  • Niskie koszty eksploatacji dzięki najlepszej sprawności hydraulicznej (do 60,7 %) oraz opcjonalnej technologii silnika IE3 (opartej na normie IEC 60034-30-1)
  • Wersje dostosowane do zapotrzebowań Klienta dla rozwiązań dostosowanych do urządzenia
  • Długa żywotność w mediach ściernych i powodujących korozję dzięki powłokom Ceram

Z Wilo-Digital Data Interface:

  • Proste tworzenie sieci poprzez interfejs Ethernet
  • Łatwa integracja z istniejącym systemem sterowania poprzez wykorzystanie standardowych protokołów
  • Oszczędność czasu i ułatwienie codziennej pracy dzięki wygodnemu zdalnemu monitorowaniu stanu pracy i narzędziom cyfrowym, takim jak tabliczka znamionowa, dziennik konserwacji i instrukcja obsługi
Wilo-Rexa SUPRA-V, Energieeinsparung und Konnektivität mit Wilo-Data Interface
Consultant Marc in Office

Użytkownik

“Teraz mogę monitorować status pracy pomp z biura, w dowolnym momencie - nikt nie musi już wychodzić na zewnątrz. Pulpit Wilo pozwala szybko sprawdzić, czy urządzenia działają prawidłowo oraz czy nie wystąpiły żadne błędy”.

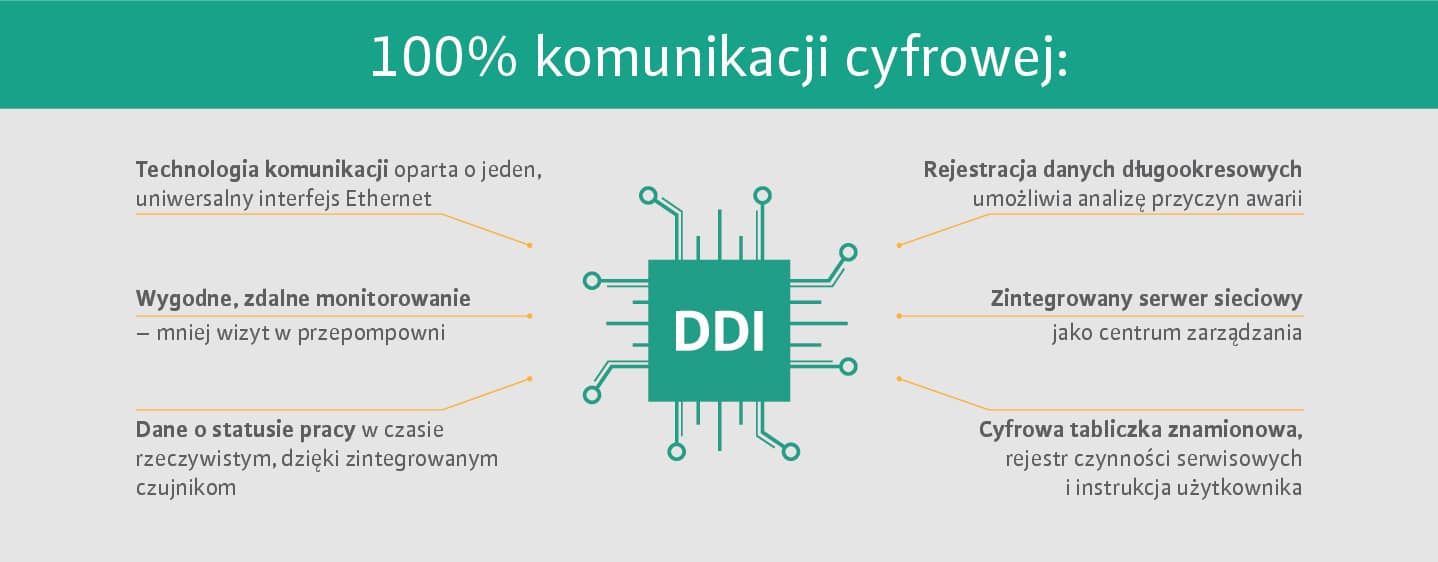

Wilo-Digital Data Interface: komunikacja cyfrowa jutra, która już dziś oferuje dużo łatwiejszy i kompleksowy sposób przesyłu informacji o stanie pompy.

  • Wygodna funkcja zdalnego monitorowania
  • Wizualizacja danych o statusie pomp za pośrednictwem czytelnego interfejsu graficznego w przeglądarce internetowej
  • Wyświetlanie błędów w formie czytelnych komunikatów
  • Dane pomiarowe z czujników wewnętrznych pozwalają użytkownikowi kontrolować stan urządzeń w dłuższym horyzoncie czasowym
  • Wstępna analiza przyczyn awarii dostępna z poziomu serwera sieciowego – nie trzeba sprawdzać urządzenia w miejscu instalacji
  • Znaczące ograniczenie wizyt serwisowych w celu sprawdzenia stanu pompy
  • Oszczędność kosztów
Installer Dimitar

Pracownik serwisu

“Nareszcie mogę prowadzić rejestr czynności serwisowych w formie elektronicznej zamiast papierowej, co pozwala naprawdę oszczędzić czas. Dzięki cyfrowej tabliczce znamionowej mam zawsze dostęp do wszystkich najważniejszych informacji o pompie. Rejestrator danych udostępnia mi również dane historyczne”.

Elektroniczna dokumentacja ułatwia codzienną pracę.

  • Zintegrowana, cyfrowa tabliczka znamionowa
    • Wszystkie kluczowe informacje na temat pompy dostępne na ekranie
    • Eliminacja problemu z identyfikacją urządzenia spowodowanego zniszczeniem tabliczki, np. wskutek działania czynników atmosferycznych
  • Zintegrowany, elektroniczny rejestr czynności serwisowych:
    • Zapis wszystkich ważnych zdarzeń serwisowych; szybki dostęp do historii serwisowej pompy
    • Dokumentacja zdjęciowa i filmowa
    • Przejrzysta, pełna historia serwisowa dostępna nawet wtedy, gdy pompa znajduje się w warsztacie
  • Zintegrowany, cyfrowy rejestr zdarzeń
    • Wygoda prowadzenia rejestru zdarzeń w formie elektronicznej
    • Brak konieczności wizyt w pompowni lub sporządzania notatek ręcznie Dane dotyczące urządzenia, np. czas pracy, dostępne w dowolnym czasie
Contractor Uwe

Pracownik obsługi technicznej

“Procesy instalacji i integracji są bardzo łatwe, dzięki bezpośredniemu połączeniu Ethernet oraz zastosowaniu wewnętrznych czujników w standardzie – nie wymagało to żadnych dodatkowych innych podzespołów czy okablowania”.

Łatwa instalacja za jednym połączeniem

  • Bezpośrednia komunikacja z pompą poprzez zintegrowany interfejs Ethernet
  • Wygodne podłączenie do pompowni bez konieczności stosowania dodatkowego wyposażenia
  • Dane są zbierane bezpośrednio, dzięki technologii zintegrowanych czujników
  • Zewnętrzne przekaźniki stają się zbędne; nie ma potrzeby prowadzenia skomplikowanych połączeń kablowych na zewnątrz
  • Pompa jest dostarczana ze wstępną nastawą parametrów; indywidualnych ustawień można dokonać za pośrednictwem serwera sieciowego

Nowa generacja wirników Vortex:

Sprawność hydrauliczna na poziomie 60.7 % pozwala na oszczędności energii w wysokości 30 %

Wilo-Rexa SUPRA-V, digital vernetzt mit Wilo-Data Interface

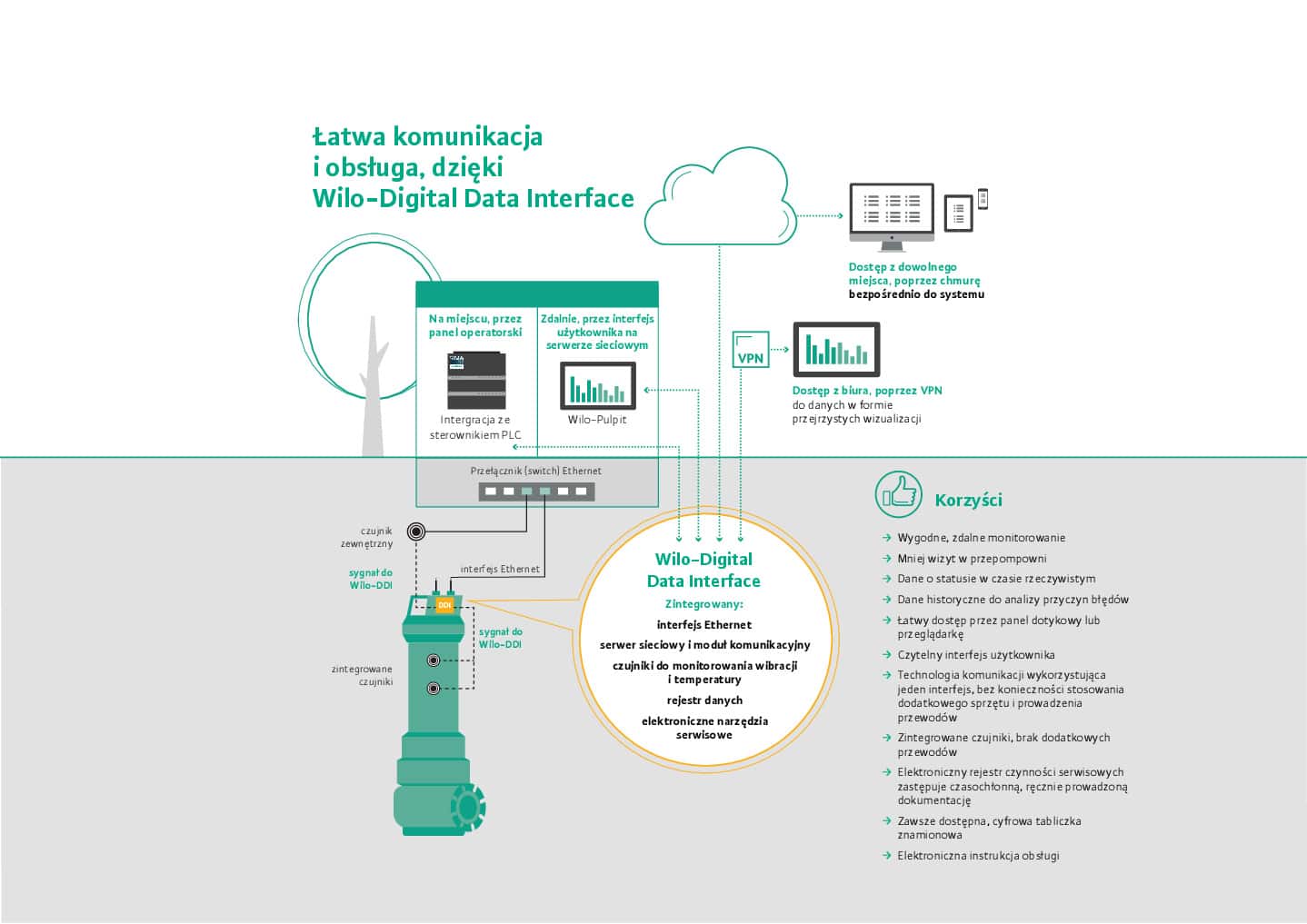

Infografik der Funktionsweise des Digital Data Interface der Wilo-Rexa SUPRA-V

Łatwa komunikacja i obsługa przy użyciu cyfrowego interfejsu danych Wilo-Digital Data Interface

1. Kontrola poprzez sterownik PLC
Integrację z przepompowniami wyposażonymi w sterownik PLC przeprowadza się poprzez lokalną konfigurację. Czujniki wewnętrzne można niezwykle łatwo połączyć z systemem sterowania. W przypadku potrzeby zastosowania dodatkowych czujników, można tego dokonać za pomocą modułów I/O, przesyłając sygnał cyfrowy do sterownika PLC. Pozwala to na transmisję danych bezpośrednio do istniejącego sterownika PLC, który je następnie przetwarza.

2. Sterowanie poprzez serwer sieciowy / lokalny komputer

Panel dotykowy, laptop czy komputer PC można podłączyć bezpośrednio, za pomocą przewodu Ethernet. Dane przesyłane do urządzenia są wyświetlane w przejrzysty sposób na Pulpicie Wilo dostępnym przez zintegrowany serwer sieciowy. W ten sposób można również pozyskać dane z cyfrowej tabliczki znamionowej.
Pracownicy obsługi technicznej w mniejszych pompowniach mają możliwość obsługi urządzenia na miejscu, wykorzystując funkcję “Plug & Connect” – również wtedy, gdy połączenie z Internetem nie jest dostępne.

3. Zdalny monitoring poprzez chmurę

Wygodę zdalnego monitorowania pracy urządzenia zapewnia możliwość przesyłu danych do chmury za pomocą bramki komunikacyjnej. W tym przypadku, za wizualizację danych odpowiada oprogramowanie Klienta.

4. Zdalny monitoring poprzez VPN

Dane są transmitowane przez router VPN i pobierane z Pulpitu Wilo za pomocą przeglądarki internetowej.

Vogelperspektive auf Weltkugel mit Datenströmen

Bezpieczeństwo danych ma kluczowe znaczenie.

Wszystkie dane przechowywane są w chmurze, a użytkownik zachowuje nad nimi pełną kontrolę.

FAQ

Posiadam już wdrożony system sterowania. Czy istnieje możliwość integracji pompy z istniejącym systemem bez wprowadzania licznych zmian?

Tak, istnieje możliwość integracji urządzenia z już istniejącą technologią sterowania opartą na protokole IP, za pomocą protokołu sieciowego Modbus TCP lub OPC UA. Przewidziano również możliwość podłączenia do systemów sterowania starszego typu, wykorzystując konwertery magistrali lub moduły I/O i wyjścia przekaźnikowe.

Niezawodność działania i wysoka sprawność jednocześnie – jak to możliwe?

Wilo opracowało innowacyjną, nową generację geometrii hydraulicznej. Nowa konstrukcja piasty oraz różne wysokości łopat pozwoliły uzyskać duży swobodny przelot, unikając jednocześnie zbyt niskiego natężenia przepływu. Pozwala to części hydraulicznej na bezpieczne przetłaczanie cząstek stałych bez negatywnego wpływu na wydajność pompy.

Opis typoszeregu

Korzyści

  • Podwyższone niezawodne działanie i zredukowany nakład serwisowy dzięki hydraulice o swobodnym przepływie, odpornej na zablokowanie, o dużym swobodnym przelocie kuli
  • Niskie koszty eksploatacji dzięki najlepszej sprawności hydraulicznej (do 60,7 %) oraz opcjonalnej technologii silnika IE3 (opartej na normie IEC 60034-30-1)
  • Wersje dostosowane do zapotrzebowań Klienta dla rozwiązań dostosowanych do urządzenia
  • Długa żywotność w mediach ściernych i powodujących korozję dzięki powłokom Ceram

Z Wilo-Digital Data Interface:

  • Proste tworzenie sieci poprzez interfejs Ethernet
  • Łatwa integracja z istniejącym systemem sterowania poprzez wykorzystanie standardowych protokołów
  • Oszczędność czasu i ułatwienie codziennej pracy dzięki wygodnemu zdalnemu monitorowaniu stanu pracy i narzędziom cyfrowym, takim jak tabliczka znamionowa, dziennik konserwacji i instrukcja obsługi

Wilo-Rexa SUPRA-V z Digital Data Interface: Duża oszczędność energii i cyfrowy komfort obsługi dla bardziej ekonomicznej gospodarki ściekowej.

Wilo-Rexa SUPRA-V z Wilo-Digital Data Interface łączy najlepszą sprawność hydrauliczną w swojej klasie z wysokosprawnymi silnikami IE3 (opartymi na normie IEC 60034-30-1) oraz w pełni zintegrowaną cyfrową możliwością tworzenia sieci. Zapewnia to nie tylko minimalne koszty eksploatacji przy wysokim, niezawodnym działaniu, ale oferuje także wszystkie możliwości nowoczesnego połączenia komunikacyjnego – prawdziwe ułatwienie codziennej pracy, co ostatecznie przekłada się na mniejsze nakłady, a tym samym niższe koszty.

Rodzaj konstrukcji

Pompa zatapialna do ścieków bez lub z aktywnym systemem chłodzenia do pracy ciągłej do ustawienia mokrego stacjonarnego i przenośnego oraz stacjonarnego ustawienia na sucho.

Zastosowanie

Tłoczenie

  • ścieków nieoczyszczonych z fekaliami i składników długowłóknistych
  • Ścieków z fekaliami
  • Wstępnie oczyszczonych ścieków bez fekaliów i składników długowłóknistych
  • Wody procesowej
  • Woda zanieczyszczona

Wyposażenie/funkcja

  • Wytrzymałe i trwałe wykonanie z żeliwa szarego
  • Silnik chłodzony powierzchniowo lub silniki z funkcją samochłodzącą z systemem 1- lub 2-komorowym
  • Opcjonalnie zabezpieczenie przeciwwybuchowe wg ATEX lub FM
  • Urządzenia kontrolne, zależne od silnika:
    • Temperatura uzwojenia
    • Monitorowanie wilgotności w komorze uszczelnienia i komorze silnika/zaciskowej
    • Temperatura łożyska silnika
  • Zamontowane wyposażenie dodatkowe

Zakres dostawy

  • Gotowa do podłączenia pompa zatapialna do ścieków
  • kabla zasilającego z wolną końcówką
  • Zamontowane wyposażenie dodatkowe
  • Podręcznik eksploatacji i konserwacji

Oznaczenie typu

Przykład:

Wilo-Rexa SUPRA-V10-738A + FK 17.1-6/16KEx

Hydraulika:

SUPRA-V10-738A

SUPRA

Pompa zatapialna do ścieków

V

Wirnik o swobodnym przepływie

10

x10 = średnica nominalna przyłącza tłocznego np. DN 100

73

Wskaźnik wydajności

8

Numer krzywej charakterystyki pompy

A

Wersja materiału (A = standard)



Silnik:

FK 17.1-6/16KEx

FK

Typ silnika:

T = silnik chłodzony powierzchniowo bez układu chłodzenia

FK, FKT, HC = silnik z funkcją samochłodzącą z aktywnym układem chłodzenia

17.1

Wielkość

6

Liczba biegunów

16

x10 = długość zestawu w [mm]

K

Wersja uszczelnienia:

H = pierścień uszczelniający wału / uszczelnienie mechaniczne

G = dwa oddzielne uszczelnienia mechaniczne

K = uszczelnienie pakietowe za pomocą dwóch uszczelnień mechanicznych

Ex

Certyfikat Ex

Dane techniczne

  • Napięcie zasilania: 3~400 V, 50 Hz
  • Rodzaj pracy – zanurzony: S1
  • Rodzaj pracy – wynurzony: S1 lub S2
  • Stopień ochrony: IP68
  • Klasa izolacji: H
  • Temperatura mediów: 3…40 C, wyższe temperatury na zapytanie
  • Swobodny przelot kuli 45...130 mm
  • Max. głębokość zanurzenia: 20 m

Materiały

  • Części korpusu: EN-GJL lub EN-GJS
  • Wirnik: EN-GJL lub EN-GJS
  • Uszczelnienia statyczne: NBR lub FPM
  • Uszczelnienie po stronie medium Uszczelnienie mechaniczne z SiC/SiC
  • Uszczelnienie po stronie silnika:
    • Pierścień uszczelniający wału z NBR
    • Uszczelnienie mechaniczne z SiC/SiC lub węglem/ceramiką
  • Wał: Stal nierdzewna 1.4021

Opis/budowa

Pompa zatapialna do ścieków jako zatapialne urządzenie blokowe do ustawienia mokrego i suchego, stacjonarnego lub przenośnego.

Układ hydrauliczny

Odpływ po stronie tłocznej jest wykonany w formie poziomego połączenia kołnierzowego. Maksymalnie dopuszczalna ilość substancji suchej wynosi 8%. Zastosowano wirniki o swobodnym przepływie.

Silnik

Silniki z chłodzeniem powierzchniowym (silnik T) nie mają własnego systemu chłodzenia, a ciepło odpadowe jest oddawane poprzez części korpusu bezpośrednio do opływającego je medium. Dlatego silniki te można stosować w zanurzeniu w trybie pracy ciągłej. W zależności od wielkości mogą pracować także w wynurzeniu w trybie pracy krótkotrwałej

Ciepło odpadowe z silników samochłodzących (silnik FK, FKT, HC) z aktywnym systemem chłodzenia jest oddawane poprzez zintegrowany wymiennik ciepła do przetłaczanego medium. Dzięki temu silniki są przystosowane do pracy ciągłej w zanurzeniu i wynurzeniu oraz do ustawienia na sucho.

Wszystkie silniki są wyposażone w uszczelnienie komory zapewniające ochronę silnika przed przedostaniem się do niego medium. Uszczelnienie jest dostępna z zewnątrz i opcjonalnie może być monitorowana za pomocą elektrody prętowej. Wszystkie zastosowane media są biologicznie degradowalne i nie stanowią zagrożenia dla środowiska.

Kabel zasilający ma wolne końcówki, długość jest zależna od potrzeb klienta. Wpusty na kabel silników T, HC i FKT są wodoszczelne na całej długości.

Uszczelnienie

W zależności od typu silnika dostępne są następujące wersje uszczelnienia po stronie medium oraz po stronie silnika:

  • Wersja H: z uszczelnieniem mechanicznym po stronie medium, z promieniowym pierścieniem uszczelniającym wału po stronie silnika
  • Wersja G: dwa niezależnie działające uszczelnienia mechaniczne.
  • Wersja K: Uszczelnienie pakietowe z dwoma niezależnie działającymi uszczelnieniami mechanicznymi.

Silniki o najwyższej sprawności

Oprócz silników standardowych dostępne są również silniki o najwyższej sprawności klasy IE3 (w oparciu o IEC 60034-30). Ze względu na to, że bazują one na tych samych założeniach co silniki standardowe, ich wyposażenie i funkcje są takie same. Dostępne są również takie same rodzaje hydrauliki.

Certyfikat Ex

Silniki dostępne są z certyfikatem Ex wg ATEX i FM.

Rodzina charakterystyk

Wilo-Rexa SUPRA-V
