Jedną z ciekawszych inwestycji ostatnich lat w której zastosowane zostały systemy pom-powe Wilo jest zespół budynków biurowych, Miasteczko Orange przy Alejach Jerozolimskich w Warszawie.

W budynku o powierzchni użytkowej wynoszącej ok 44 tys m²zastosowano pełną paletę urządzeń Wilo do aplikacji grzewczych, chłodniczych, podnoszenia ciśnienia jak również odwodnienia i transportu ścieków.

Zapewniając komfort i niezawodność działania, a na obiekcie pracuje w sumie ok 90 różnego rodzaju pomp wirowych Wilo wraz z osprzętem, w tym:

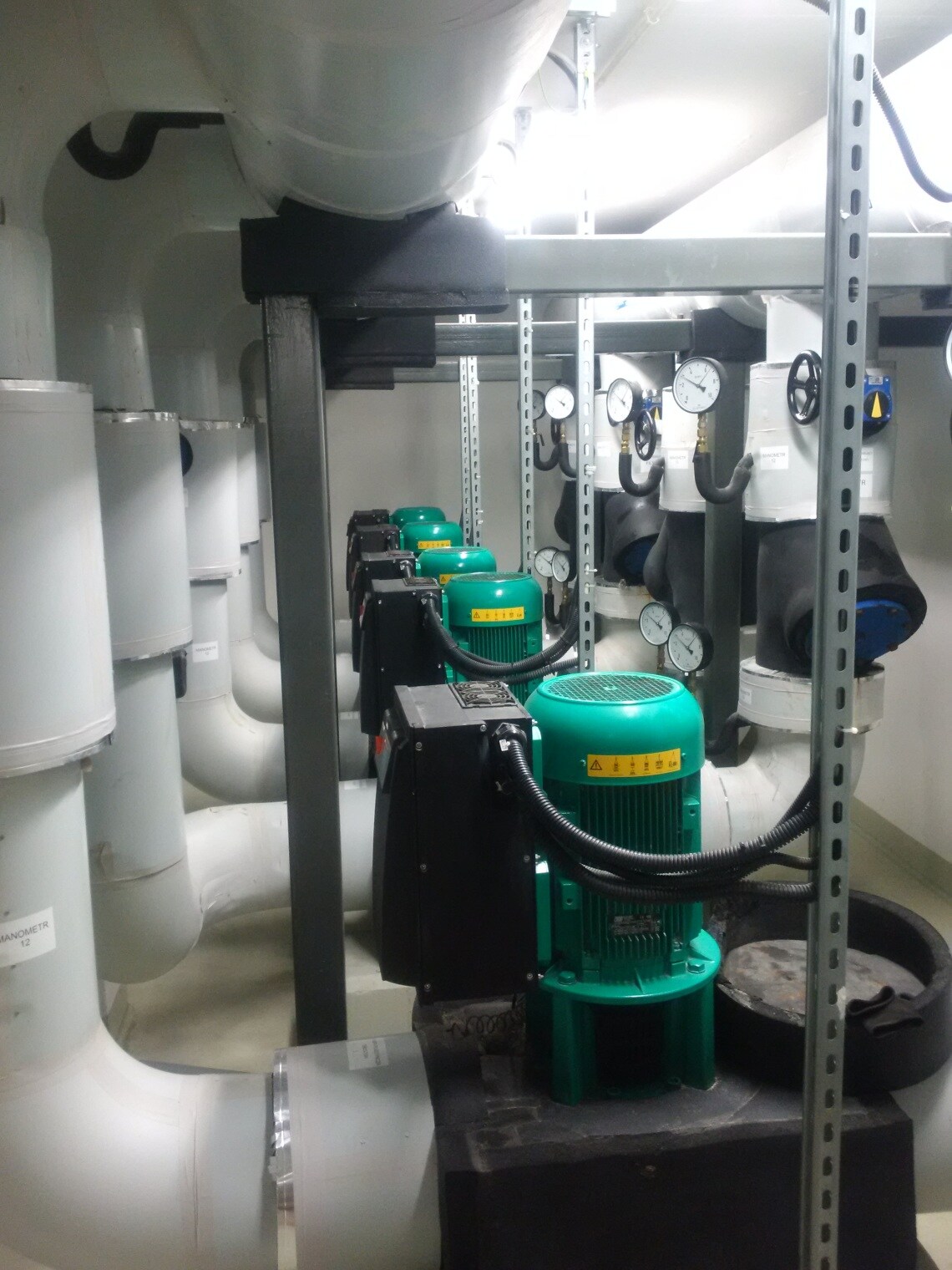

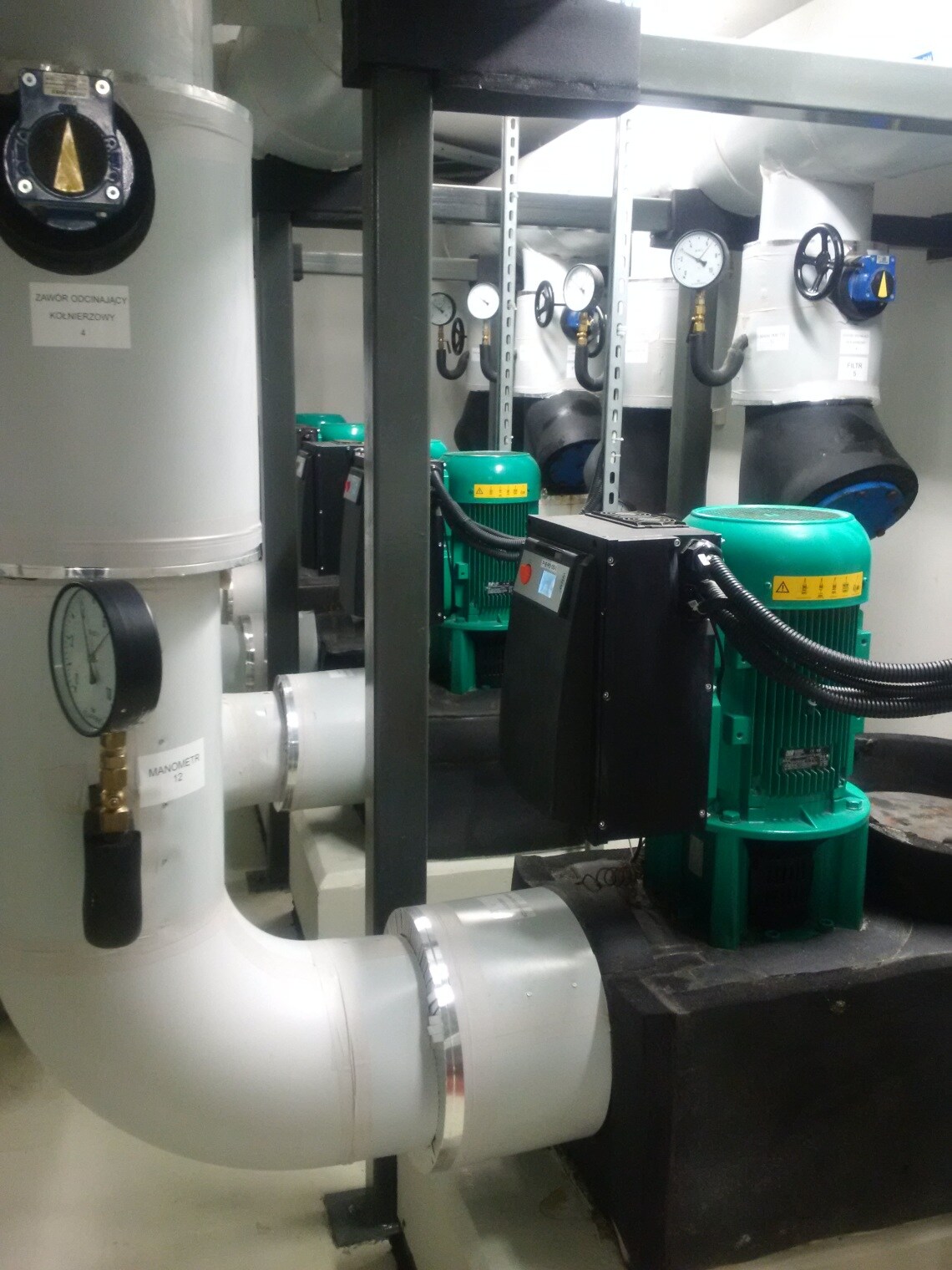

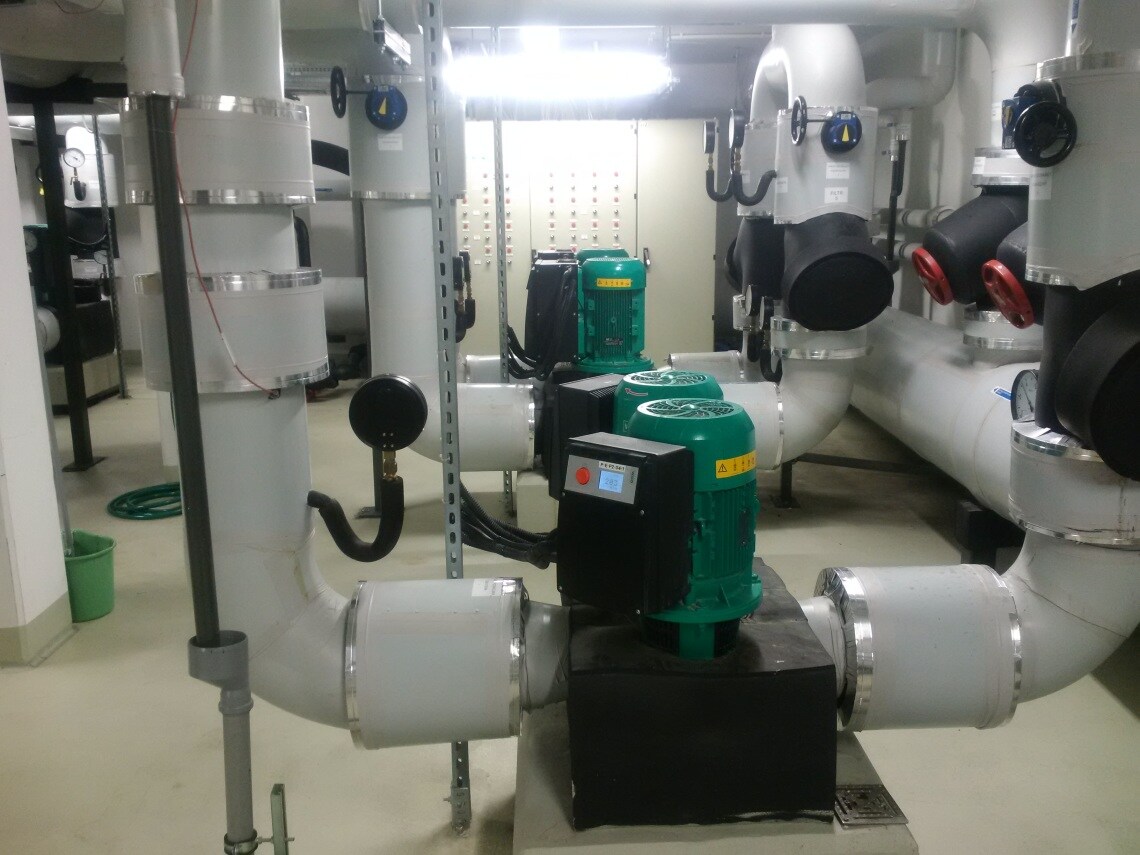

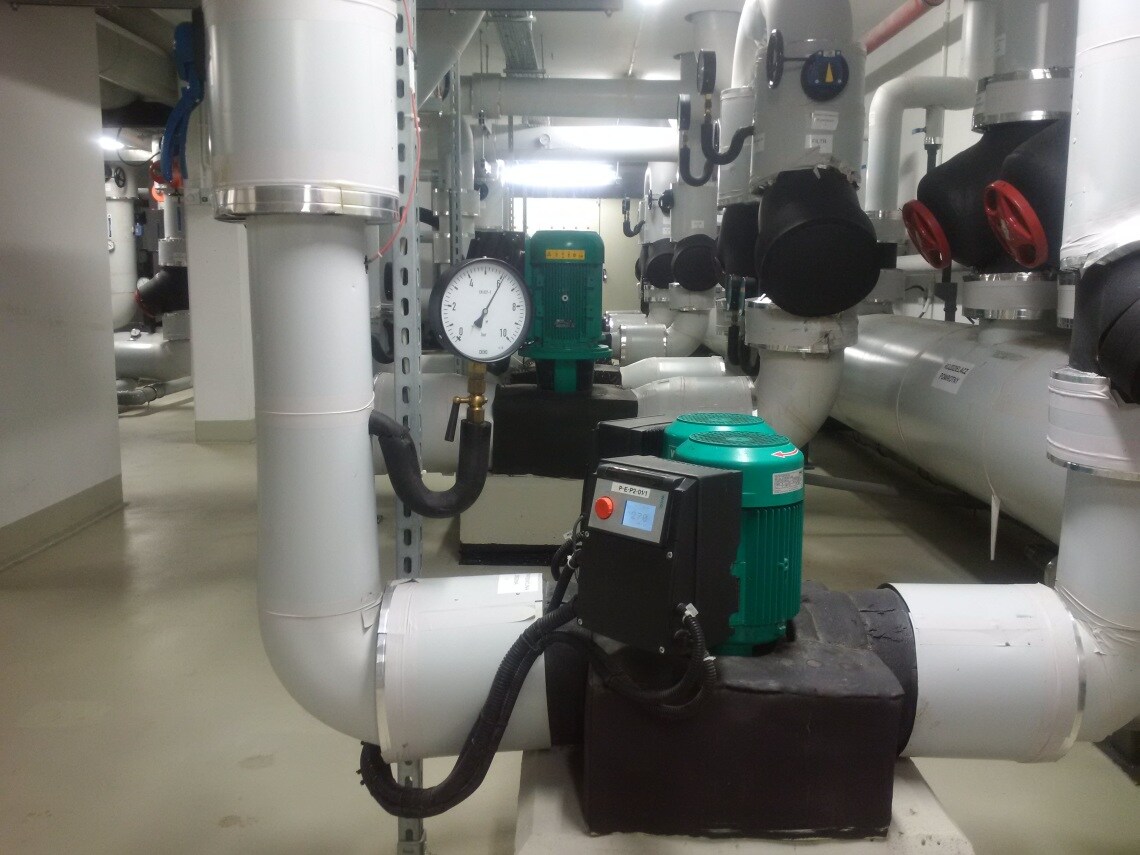

  • Ponad 75 pomp obiegowych z typoszeregu Wilo-Veroline DP-E, DL-E, WiloCronoline IL oraz IL-E, Wilo-Stratos pracujących na obiegach grzewczych i chłodniczych.
  • 4 zestawy hydroforowej z typoszeregu Wilo-Comfort Vario COR… MVIE

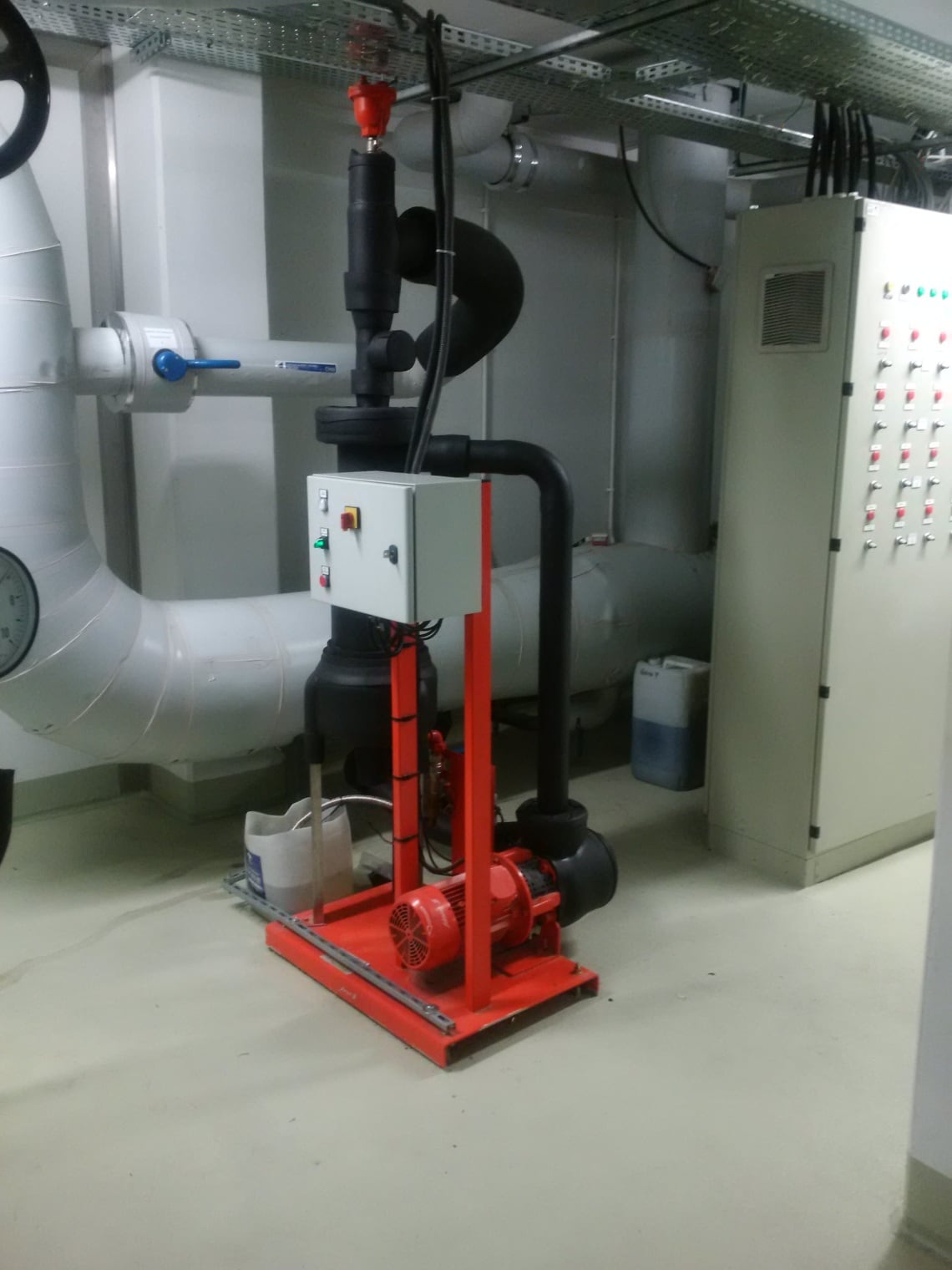

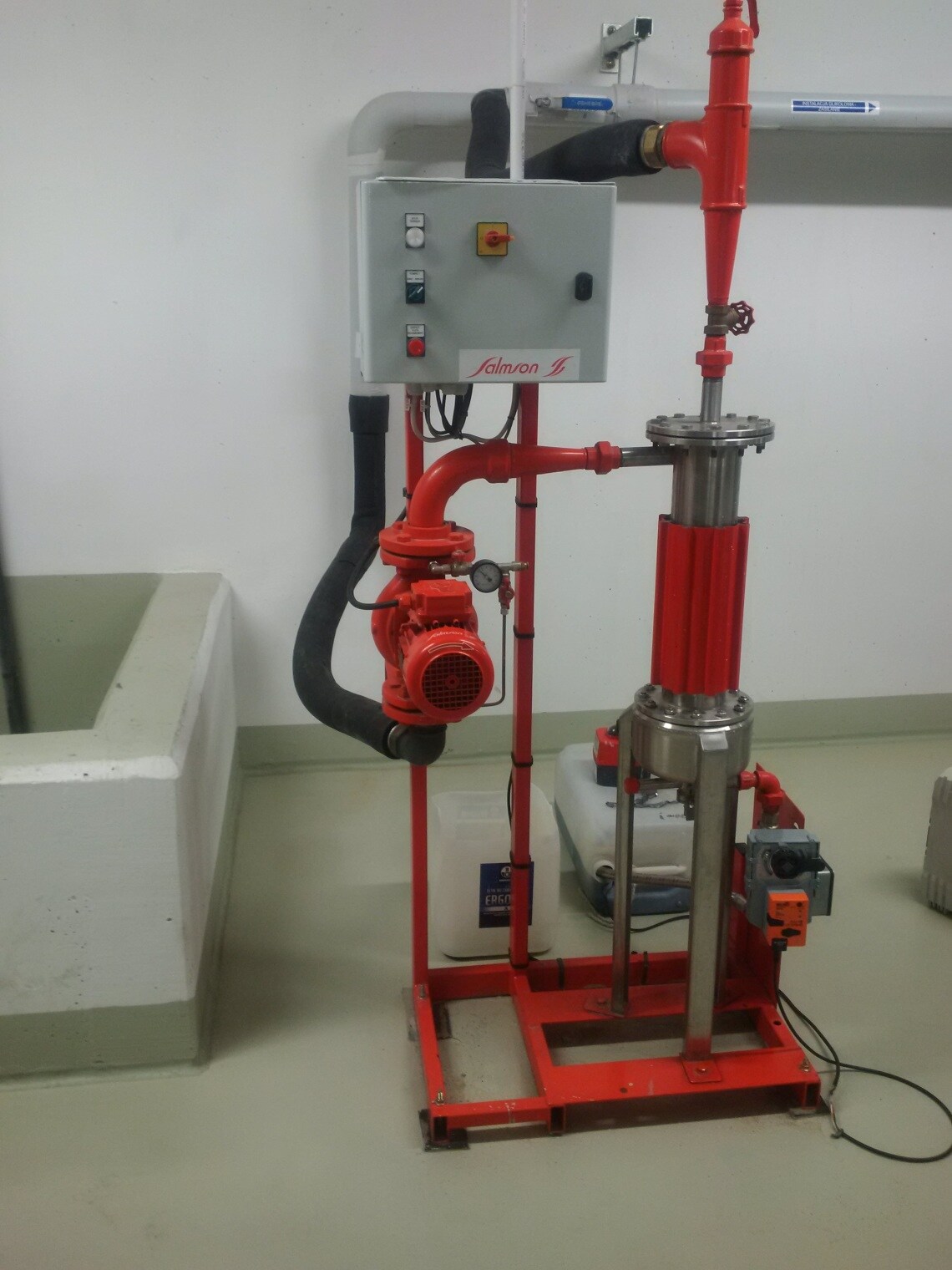

  • Dwa układy wysokosprawnych odmulaczy cyklonowych Wilo-Cleanson dbających o jakości wody w instalacji grzewczej oraz glikolowej instalacji chłodniczej.
  • 7 pomp ściekowych z typoszeregu Wilo Drain TS, TP, LPC w tym również wewnętrzne przepompownie ścieków Wilo Drainlift XL

Kompleks biurowy Miasteczko Orange

Dane obiektu:

  • Adres: al. Jerozolimskie 160, 02-326 Warszawa
  • Data zakończenia budowy: lipiec 2013
  • Generalny wykonawca: Karmar S.A.
  • Biuro Projektowe: Fiszer Atelier 41
  • Inwestor: Bouygues Immobilier
  • Parametry obiektu:
  • Kubatura: 106 464 m³
  • Powierzchnia całkowita: 81 616 m²
  • Powierzchnia użytkowa: 43 700 m²
  • Powierzchnia garażu: 28 648 m²
  • Liczba miejsc parkingowych: 1 054
  • Liczba kondygnacji nadziemnych: 6
  • Liczba kondygnacji podziemnych: 2
  • Klasa budynku: A+
  • Certyfikat BREEAM Excellent
Rekomendacja

EMUport CORE pierwsza tłocznia zainstalowana wewnątrz budynku w Narodowym Forum Muzyki we Wrocławiu.

Problematyka:

  • Zainstalowana pierwotna przepompownia ścieków nie była w stanie wytworzyć wymaganej prędkości przepływu przy wysokości statycznej instalacji. Dochodziło do powstawania korków na rurociągu tłocznym. Instalacja charakteryzowała się dużą pionową wysokością podnoszenia oraz dużą nierównomiernością napływu ścieków. Pompownia pracowała na 100% w okresie weekendów i z bardzo małym obciążeniem w pozostałym okresie. Co prowadziło do kolmatacji osadów, powstania zatorów, pracy pomp na prawej stronie charakterystyki, przyrostu ciśnienia i rozszczelnienia instalacji.
  • W między czasie obsługa techniczna aby nie przeciążać istniejącego agregatu wyłączyła z pracy ⅓ punktów dopływowych (toalet) w budynku.
  • Efektem końcowym była awaria i wyciek nieczystości poza rozhermetyzowany zbiornik.

Rozwiązanie:

Efektywnym rozwiązaniem tego problemu, zarówno pod względem ekonomicznym, jak i technologicznym, było zastosowanie tłoczni Wilo-EMUport CORE 20.2-28A.

Innowacyjna pompownia z systemem separacji części stałych zapewnia najwyższą niezawodność i skuteczne odprowadzanie ścieków.

Dzięki odseparowaniu części stałych od cieczy, pompy nie mają z nimi kontaktu. W ten sposób trwale zapobiega się blokowaniu pomp, unikając awarii i przerw w pracy.

System ten wyznacza najwyższe standardy w zakresie niezawodnego działania, ekonomiczności i komfortu.

O obiekcie:

Położony w sercu Wrocławia gmach wpisuje się w przestrzeń historycznego centrum miasta. Budynek wznosi się na dzisiejszym placu Wolności, dawnym Forum Królewskim.

  • Gmach NFM został wzniesiony wg projektu Autorskiej Pracowni Architektury Kuryłowicz & Associates, wyłonionego w międzynarodowym konkursie architektonicznym.
  • Projekt sanitarny: biuro WSP
  • Powierzchnia użytkowa głównego budynku wynosi 35,3 tys. m²
  • Powierzchnia całkowita: 48,5 tys. m²
  • Kubatura: 257 tys. m³
  • 6 kondygnacji naziemnych i 3 podziemne
  • Cztery sale koncertowych, studio nagrań, pomieszczenia konferencyjno-biurowe, przestrzeń wystawiennicza, punkty gastronomiczne, sklep muzyczny NFM Shop.
  • Trzypoziomowy parking na ok. 700 pojazdów.
