CO-1 Helix V 1007/CE+
Folha de especificações
Dados hidráulicos
-
Pressão de alimentação10 bar
-
Pressão de funcionamento máx. p16 bar
-
Ligação do tubo do lado da pressão DNdR 1½
-
Ligação do tubo do lado da sucção DNsRp 1½
-
Número de bombas1
-
Escala7
-
Número de bombas de reserva0
-
Número de bombas de serviço1
-
Número de bombas Q16,0 m³/h
-
Temperatura mín. dos líquidos Tmin3 °C
-
Temperatura máx. dos líquidos Tmax50 °C
-
Temperatura ambiente mín. Tmin5 °C
-
Temperatura ambiente máx. Tmax40 °C
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Tolerância de tensão±10 %
-
Potência nominal do motor P23,00 kW
-
Corrente nominal IN5,50 A
-
Velocidade nominal n2900 rpm
-
Classe de isolamentoF
-
Tipo de proteçãoIP55
-
Rendimento do motor ηm 50 % ηM 50%85,4 Percentagem
-
Rendimento do motor ηm 75 % ηM 75%87,1 Percentagem
-
Rendimento do motor ηm 100 % ηM 100%87,1 Percentagem
Materiais
-
Corpo da bombaAço inoxidável
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Empanque mecânicoQ1BE3GG
-
Material do vedanteEPDM
-
Material da tubagemAço inoxidável
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoCO-1 Helix V 1007/CE+
-
Número EAN4048482155173
-
Número de artigo2534081
-
Peso líquido aprox. m78 kg
-
Peso bruto aprox. m103,0 kg
-
Comprimento com embalagem1200 mm
-
Altura com embalagem1177 mm
-
Largura com embalagem800 mm
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemEuropalete
-
Quantidade mínima de encomenda1
Texto de especificação
Sistema de aumento de pressão compacto para a ligação directa ou indirecta. Composto por uma bomba centrífuga de alta pressão em aço inoxidável vertical com aspiração normal em versão com rotor seco. Em estado pronto para conexão com tubagens de aço inoxidável montadas em estruturas básicas, incl. aparelhos de controlo / comando com dispositivos de comando e de medição.
Para o abastecimento de água e aumento de pressão totalmente automáticos em edifícios de habitação, de escritórios e administrativos, hotéis, hospitais, centros comerciais (dentro do âmbito de aplicação da DIN 1988 e DIN EN 806, estão previstos para o efeito sistemas com uma bomba de reserva), bem como em sistemas industriais.
Transporte de água potável, água de processo industrial, água de refrigeração, água de extinção (exceto para sistemas de extinção de incêndios de acordo com a norma DIN 14462 e com autorização das autoridades de proteção contra incêndios) ou outros tipos de água de serviço que não ataquem química nem mecanicamente os materiais utilizados e que não contenham componentes abrasivos ou com fibras longas.
Características especiais / vantagens do produto
- Aprovação WRAS/ KTW/ ACS da bomba para todas as peças em contacto com o fluido (versão EPDM)
- Sistema hidráulico da bomba altamente eficiente da série Helix V em ligação com o motor normalizado IE3 a partir de 0,75 kW e mais (opcional para potência do motor mais baixa)
- Empanque mecânico das bombas, independente do sentido da rotação, em formato de cartucho para uma manutenção simples
- O design de lanterna flexível permite um acesso directo ao selo mecânico
- Acoplamento com espaçador para substituição do empanque mecânico sem desmontagem do motor (a partir de 7,5 kW)
- Sistema hidráulico com optimização de perdas de pressão da instalação completa
- As peças em contacto com fluidos são à prova de corrosão
- Regulador Economy (CE+) completamente electrónico com microprocessador e LEDs para indicação do estado, módulos de entrada e de saída analógicos e digitais
- Verificação realizada na fábrica e área de trabalho ideal predefinida (incl. certificado de inspecção em conformidade com a EN10204 - 3.1)
Equipamento / Função
- Bomba centrífuga de alta pressão em aço inoxidável da série Helix V
- Estrutura básica em aço galvanizado eletrolítico com amortecedores reguláveis em altura para isolamento acústico do corpo
- Guarnição de fecho no lado da pressão
- Dispositivo de afluxo no lado da pressão
- Reservatório de pressão com membrana de 8 l, PN 16 incl. válvula de fluxo de acordo com a norma DIN 4807, lado da pressão
- Sensor de pressão (4 – 20 mA), lado da pressão
- Manómetro, lado de pressão
- Comando automático da bomba através do
Regulador Economy (CE+) em caixa de policarbonato cinzenta clara (arranque directo) ou caixa de aço inoxidável, tinta com textura RAL 7035 (arranque estrela/triângulo), tipo de protecção IP54 constituído por alimentação de tensão de comando interna, microprocessador, módulos de entrada e de saída analógicos e digitais
Operação / indicação
- Regulador Economy (CE+) constituído por alimentação de tensão interna, com microprocessador e LEDs para indicação do estado, módulos de entrada e de saída analógicos e digitais
- Regulação dos parâmetros de funcionamento através do potenciómetro
- Ajuste do modo de funcionamento da bomba e confirmação dos avisos de falha através do interruptor H-0-A
- Visor LED (3x7 segmentos, alfanumérico) para indicação da pressão nominal, dos parâmetros do regulador e mensagens de erro
- LEDs para indicação do estado da instalação (tensão/funcionamento/avaria/falta de água)
- Interruptor principal bloqueável
Regulação
- Regulação completamente automática para uma bomba der rotação fixa através da comparação valor real/valor nominal
- Sinal do sensor 4-20 mA (com teste de condutividade) para valor real das variáveis de controlo
- Modo de accionamento da bomba seleccionável livremente (manual, desl., automático)
- Teste de funcionamento automático (avanço da bomba):
- Activável através de interruptor DIP
- Tempo entre três testes de funcionamento é de seis horas
- Desactivação com caudal nulo devido a pressão e tempo
- Interruptor H-0-A (manual-zero-automático): Pré-seleção do modo de funcionamento da bomba e funcionamento manual em caso de avaria do regulador Manual (funcionamento de emergência / teste na rede, proteção do motor disponível, reposição automática), 0 (bomba desconectada– sem ativação possível através do comando) e Auto (bomba para funcionamento automático desbloqueada através do comando)
Monitorização
- Teste de condutividade dos percursos do transmissor
- Monitorização de falha de fase
- Monitorização da corrente do motor através de conversor em aparelhos para arranque directo
- Proteção dos cabos de ligação à rede da bomba em aparelhos para arranque direto através de interruptor de proteção de cabos, em aparelhos para arranque estrela/triângulo através de disparador térmico e combinação de relé de contactor/relé eletrónico para proteção do motor
- Monitorização dos valores máx. e mín. do sistema com tempos de retardamento e limites ajustáveis
- Proteção contra a falta de água através de contacto, por ex. para interruptor de boia ou interruptor de pressão
- Entrada para o contacto do relé térmico na bobinagem (WSK) ou contacto de mensagens de funcionamento (SSM) da bomba em instalações para arranque estrela/triângulo
- Monitorização de fugas na tubagem
Interfaces
- Contacto sem voltagem para sinal colectivo de avaria (SSM)
- Lig / Desl externa através do contacto para desactivação do modo automático da instalação (funcionamento activável através de interruptor DIP)
Acessórios recomendados (encomendar em separado)
- Kit de montagem opcional WMS para proteção contra funcionamento em seco
- Tubos de ligação flexíveis ou compensadores
- Reservatório intermédio para o isolamento de sistemas
- Reservatório de pressão com membrana
Normas observadas
- Regulações técnicas para instalações de água potável (TRWI) DIN 1988 (EN806)
- Reservatório de pressão com membrana/depósito de expansão com membrana DIN 4807
- Equipamento eletrónico utilizado em instalações de potência de acordo com a norma EN 50178
- Equipamento eléctrico de máquinas de acordo com a norma EN 60204-1
- Segurança dos aparelhos eletrodomésticos e análogos de acordo com a norma EN 60335-1
- Conjuntos de aparelhagem de baixa tensão EN 60439-1/61439-1
- Compatibilidade eletromagnética (CEM). Imunidade para ambientes industriais de acordo com a norma EN 61000-6-2
- Emissão de interferências de compatibilidade eletromagnética para as áreas residenciais, comerciais e industriais, bem como, de pequenas empresas EN 61000-6-3
Dados de funcionamento
-
FluidoWater
-
Número de bombas1
-
temperatura dos líquidos T3 °C
-
temperatura ambiente T5 °C
-
Pressão de funcionamento máxima PN16 bar
-
Pressão de alimentação10 bar
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Potência nominal do motor P23,00 kW
-
Corrente nominal IN5,50 A
-
Velocidade nominal n2900 rpm
-
Classe de isolamentoF
-
Tipo de proteção do motorIP55
-
Tipo de protecção do aparelho de distribuiçãoIP54
Materiais
-
Corpo da bombaAço inoxidável
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Vedante do veioQ1BE3GG
-
Material do vedanteEPDM
-
Material da tubagemAço inoxidável
Dimensões de instalação
-
Ligação do tubo do lado da sucção DNsRp 1½
-
Ligação do tubo do lado da pressão DNdR 1½
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoCO-1 Helix V 1007/CE+
-
Peso líquido aprox. m78 kg
-
Número de artigo2534081

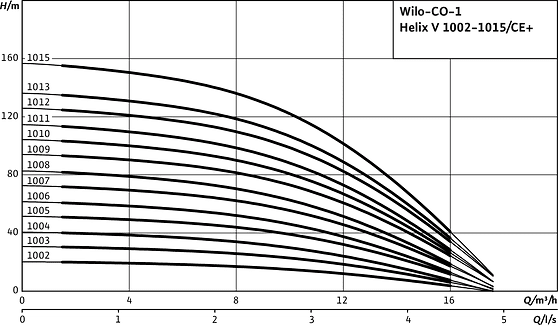

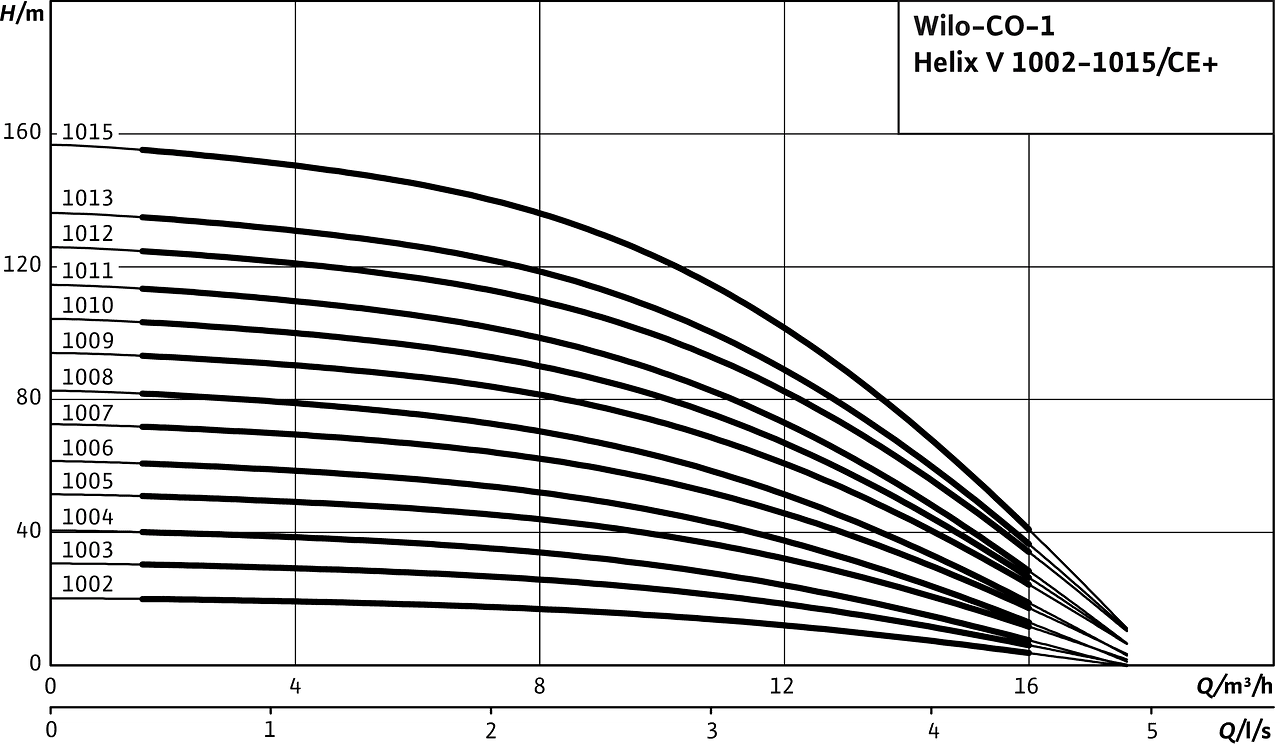

Curvas características
Economy CO-1 Helix V 1002-1015/CE+


Esquema de bornes
Helix FIRST V


Informações de encomenda
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoCO-1 Helix V 1007/CE+
-
Número EAN4048482155173
-
Número de artigo2534081
-
Peso bruto aprox. m103,0 kg
-
Peso líquido aprox. m78 kg
-
Comprimento total L616,0 mm
-
Altura sem embalagem H1007 mm
-
Corverde/preto/prata
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemEuropalete
-
Número por camada1
-
Largura sem embalagem L300,0 mm
-
Quantidade mínima de encomenda1
-
Quantidade por palete1
-
Disponibilidade no mercado2010-09-01
-
Date of introduction2010-09-01
