CronoBloc-BL 32/160.1-4/2
Folha de especificações
Dados hidráulicos
-
Índice de eficiência mínima (MEI)0.4
-
Pressão de funcionamento máx. p16 bar
-
Pressão de funcionamento máxima PN16 bar
-
Temperatura mín. dos líquidos Tmin-20 °C
-
Temperatura máx. dos líquidos Tmax140 °C
-
Temperatura ambiente máx. Tmax40 °C
-
Note on dimensioning16 bar até 120 °C, 13 bar até 140 °C
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Tolerância de tensão±10 %
-
Classe da eficiência energética do motorIE3
-
Potência nominal do motor P24,00 kW
-
Corrente nominal IN7,75 A
-
Velocidade nominal n2900 rpm
-
Fator de potência cos φ0.83
-
Rendimento do motor ηm 50 % ηM 50%85,7 Percentagem
-
Rendimento do motor ηm 75 % ηM 75%87,5 Percentagem
-
Rendimento do motor ηm 100 % ηM 100%88,1 Percentagem
-
Bobinagem do motor até 3 kW-
-
Bobinagem do motor a partir de 4 kW-
-
Classe de isolamentoF
-
Tipo de proteção do motorIP55
-
Proteção do motornão
Materiais
-
Corpo da bomba5.1301/EN-GJL-250, com revestimento catódico eletro-submersível
-
ImpulsorCast iron
-
VeioAço inoxidável
-
Empanque mecânicoAQ1EGG
Dimensões de instalação
-
Ligação do tubo do lado da sucçãoDN 50
-
Ligação do tubo do lado da pressãoDN 32
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoCronoBloc-BL 32/160.1-4/2
-
Número EAN4062679002446
-
Número de artigo9139957
-
Peso líquido aprox. m74 kg
-
Peso bruto aprox. m91,0 kg
-
Comprimento com embalagem800 mm
-
Altura com embalagem890 mm
-
Largura com embalagem600 mm
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemCaixa de madeira
-
Quantidade mínima de encomenda1
Texto de especificação
Bomba centrífuga de rotor seco monocelular com modo de construção em bloco para instalação sobre fundações.
Construção em bloco com poucas oscilações e de baixo ruído com lanterna e motor padrão ligado de modo fixo (motor normalizado).
Com empanque mecânico de fole com passagem forçada independente do sentido de rotação (a partir de 37 kW/4 polos opcional com um empanque mecânico com cartucho em sistema Back-Pull-Out para substituição do empanque mecânico sem desmontagem do motor) e impulsor com redução de cavitação.
Flanges com conexões de medição da pressão R 1/8. O corpo da bomba e a lanterna são revestidos por cataforese.
Motores de série com a tecnologia IE3. As bombas com motores ≥ 5,5 kW possuem de série detetores de condutividade como proteção do motor.
Dados de funcionamento
-
FluidoWater
-
Pressão de funcionamento máxima PN16 bar
-
Índice de eficiência mínima (MEI)0.4
Dados do motor
-
Classe da eficiência energética do motorIE3
-
Ligação de rede3~400 V, 50 Hz
-
Tolerância de tensão±10 %
-
Potência nominal P24000,0 W
-
Velocidade nominal n2900 rpm
-
Corrente nominal IN7,75 A
-
Fator de potência cos φ0.83
-
Rendimento do motor ηm 50 % ηM 50%85,7
-
Rendimento do motor ηm 75 % ηM 75%87,5
-
Rendimento do motor ηm 100 % ηM 100%88,1
-
Classe de isolamentoF
-
Tipo de proteçãoIP55
Materiais
-
Corpo da bomba5.1301/EN-GJL-250, com revestimento catódico eletro-submersível
-
ImpulsorCast iron
-
VeioAço inoxidável
-
Vedante do veioAQ1EGG
Dimensões de instalação
-
Ligação do tubo do lado da sucçãoDN 50
-
Ligação do tubo do lado da pressãoDN 32
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoCronoBloc-BL 32/160.1-4/2
-
Peso líquido aprox. m74 kg
-
Número de artigo9139957

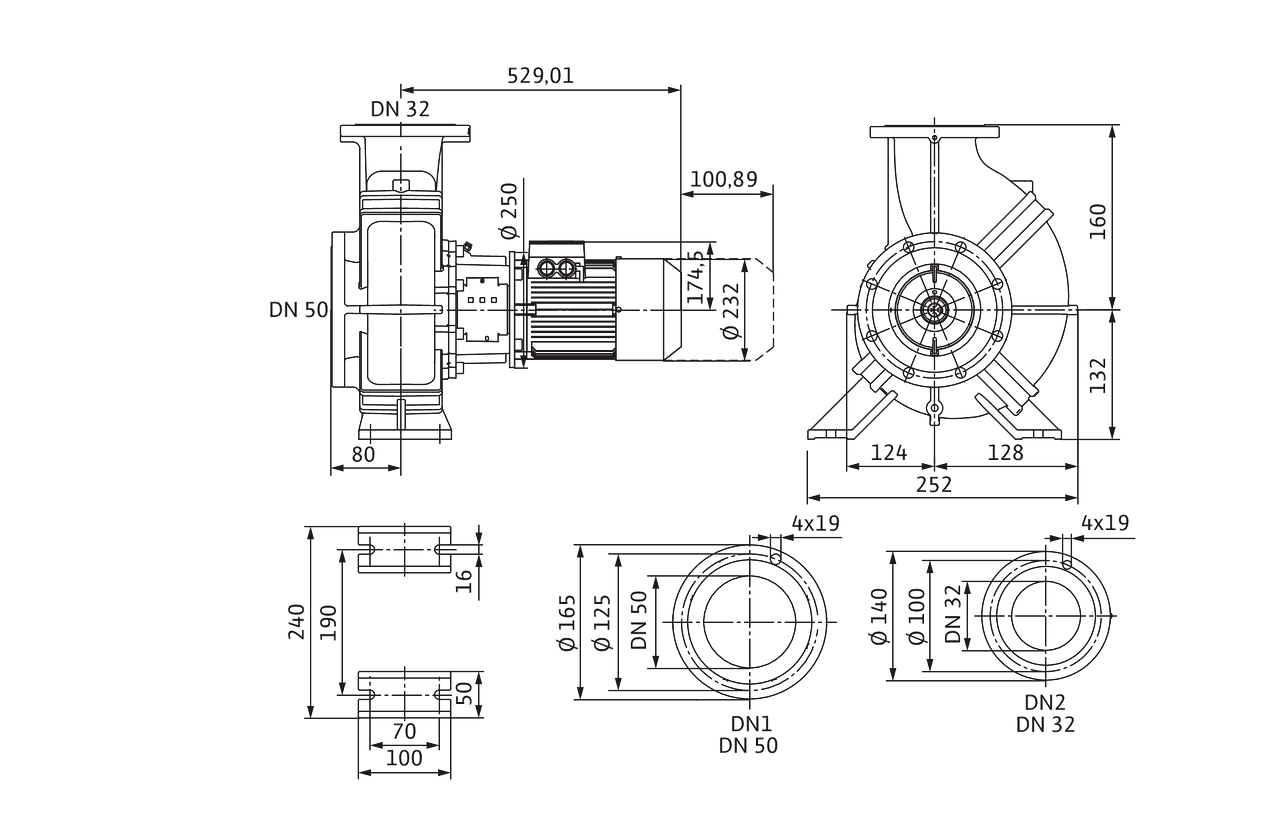

Dimensões e desenhos de dimensões
CronoBloc-BL 32/160.1-4/2


Curvas características
Wilo-CronoBloc-BL 32/130.1-1,5/2 - Wilo-CronoBloc-BL 32/160.1-4/2


Esquema de bornes
IPL

∆: Esquema de conexões de ligação delta
Y: Esquema de ligações de conexão em estrela
Disjuntor necessário no local. Verificar o sentido de rotação! Para alterar o sentido de rotação, trocar duas fases aleatórias.
P2≤ 3 kW | 3~400 V Y |
3~230 V ∆ | |
P2≥ 4 kW | 3~690 V Y |
3~400 V ∆ |
Após a remoção das pontes, é possível o arranque Y-∆.

Informações de encomenda
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoCronoBloc-BL 32/160.1-4/2
-
Número EAN4062679002446
-
Número de artigo9139957
-
Peso bruto aprox. m91,0 kg
-
Peso líquido aprox. m74 kg
-
Comprimento total L606,0 mm
-
Altura sem embalagem H307 mm
-
CorVerde
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemCaixa de madeira
-
Número por camada1
-
Largura sem embalagem L252,0 mm
-
Quantidade mínima de encomenda1
-
Quantidade por palete1
-
Disponibilidade no mercado2019-04-01
-
Date of introduction2019-04-01
