CronoNorm-NLG 250/400-90/4
Folha de especificações
Dados hidráulicos
-
Caudal máx.2400 m³/h
-
Altura manométrica máx.100 m
Dados do produto
-
Temperatura máx. dos líquidos120 Celsius
-
Temperatura mín. dos líquidos-20 Celsius
-
Temperatura ambiente máx.40 Celsius
Dados do motor
-
Classe da eficiência energética do motorIE3
-
Tolerância de tensão±10 % %
-
Potência nominal mecânica90.00 kW
-
158.0 A
-
Fator de potência0.86
-
Classe de isolamentoF
-
Proteção total do motor integradayes
Dimensões de instalação
-
Ligação do tubo do lado da sucçãoDN 25
-
Ligação do tubo do lado da pressãoDN 300
-
Pressão de funcionamento máxima16 bar
Materiais
-
Veio1.4028, X30Cr13
-
Corpo da bomba5.1301, EN-GJL-250
-
ImpulsorCC480K, G-CuSn10
-
Empanque mecânicoAQ1EGG
Informações sobre os pedidos de encomenda
-
Peso líquido aprox.1828.00 kg
-
Descrição4452619
-
Designação do produtoCronoNorm-NLG 250/400-90/4
-
MarcaWilo

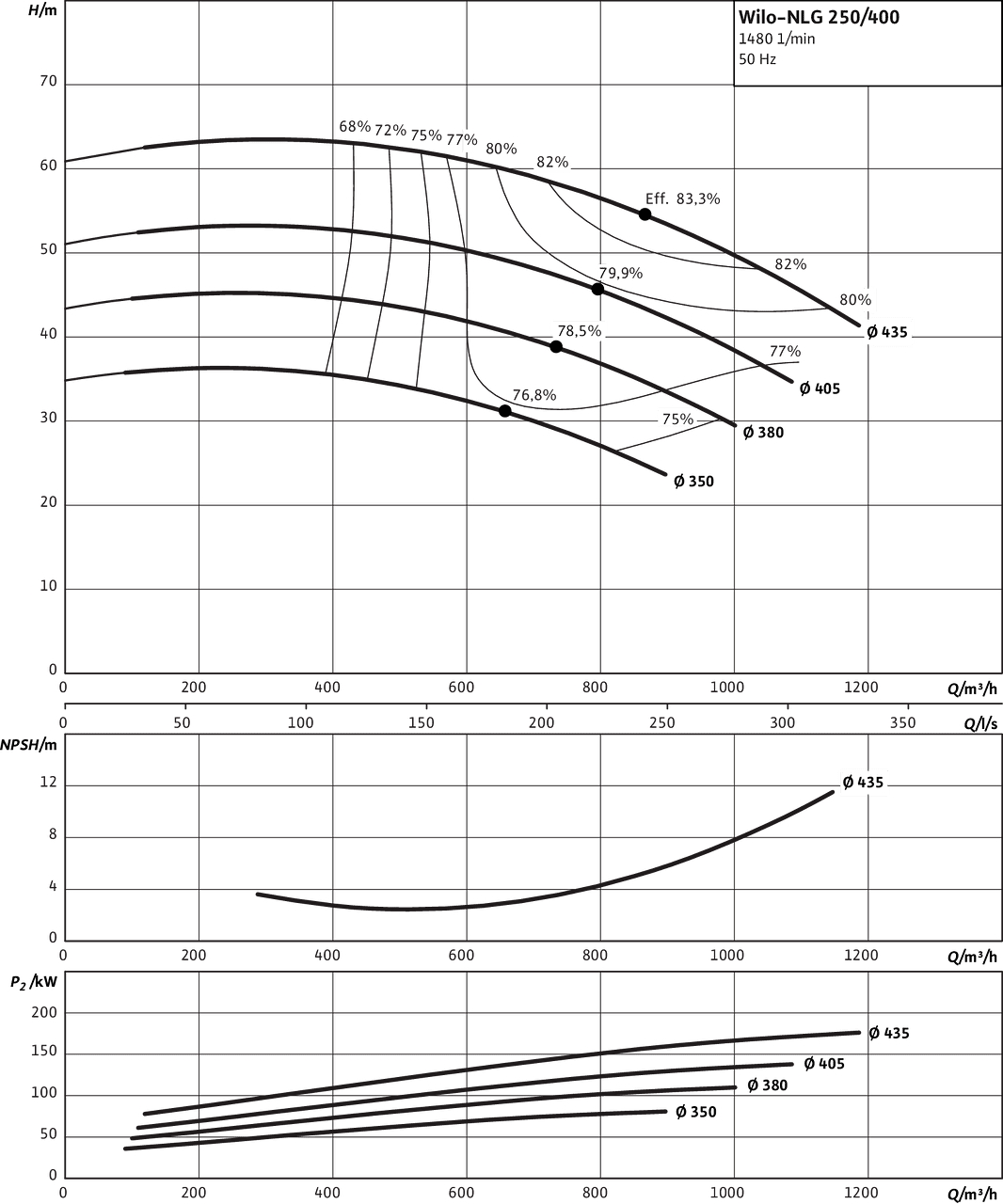

Curvas características
CronoNorm-NLG 250/400


Informações de encomenda
Information for order placements
-
MarcaWilo
-
Designação do produtoCronoNorm-NLG 250/400-90/4
-
Número EAN4048482306070
-
Descrição4452619
-
Peso bruto aprox.1858.0 kg
-
Peso líquido aprox.1828.00 kg
-
Comprimento total2397.0 mm
-
Altura sem embalagem1058 mm
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete não reutilizável
-
Número por camada1
-
Largura sem embalagem860.0 mm
-
Quantidade por palete1
Texto de especificação
Bomba centrífuga monocelular como bomba de placas base. Com condutas de aspiração e bocais de pressão radiais, para instalação sobre fundações. Bomba com pé de apoio e suporte do mancal flangeado, acoplamento elástico com espaçador, proteção de acoplamento e motor montados em placa base comum.
Motor IEC com 3 detectores de condutividade. Vedação do veio através de empanque mecânico não refrigerado até no máx. 120 °C. Corpo em fundição nodular, veio em aço inoxidável, impulsor em ferro fundido (impulsor em bronze disponível com custos adicionais).
Materiais
-
Corpo da bomba5.1301, EN-GJL-250
-
ImpulsorCC480K, G-CuSn10
-
Veio1.4028, X30Cr13
Dados de funcionamento
-
Temperatura mín. dos líquidos-20 Celsius
-
Temperatura máx. dos líquidos120 Celsius
-
Pressão de funcionamento máxima16 bar
-
Temperatura ambiente máx.40 Celsius
-
Índice de eficiência mínima (MEI)0.4
Dados do motor
-
Potência do veio P2 (Q=máx.) do impulsor selecionado * Número de bombas90000 W
-
158.0 A
-
Fator de potência0.86
Dimensões de instalação
-
Ligação do tubo do lado da sucçãoDN 25
-
Ligação do tubo do lado da pressãoDN 300
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Peso líquido aprox.1828.00 kg
-
Designação do produtoCronoNorm-NLG 250/400-90/4
-
Descrição4452619
