EMU RZP 50-3.48-4/16 S10

Folha de especificações

Unidade
  • Peso líquido aprox. m
    155 kg
  • Proteção antideflagrante ATEX
    opcional
  • Proteção antideflagrante FM
    opcional
  • Tipo de proteção do motor
    IP68
Hélice
  • Tipo de hélice
    Hélice de 3 pás com núcleo auto-limpador; curvada para trás, sendo assim livre de entupimentos e obstruções
  • Nominal propeller diameter Dnom
    480 mm
  • Velocidade da hélice n
    480 rpm
  • Relação de transmissão
    3.000
Volumes e tipos de enchimento
  • Enchimento da pré-câmara
    Óleo de engrenagem CLP220
  • Volume de enchimento da pré-câmara V
    1,20 l
  • Enchimento da câmara da engrenagem
    Óleo de engrenagem CLP220
  • Quantidade de enchimento da câmara da engrenagem V
    0,50 l
  • Enchimento da câmara de vedação
    Óleo branco
  • Volume de enchimento da câmara de vedação V
    1,10 l
Motor/sistema eletrónico
  • Tipo de motor
    T 17-4/16R (Ex)
  • Tipo de motor
    Motor submersível - com refrigeração superficial
  • Ligação de rede
    3~400 V, 50 Hz
  • Corrente nominal IN
    13,50 A
  • Corrente de arranque - direta IA
    68 A
  • Corrente de arranque - Estrela-triângulo IA
    23 A
  • Consumo de potência P1 max
    8,20 kW
  • Potência nominal do motor P2
    6,50 kW
  • Velocidade n
    1400 rpm
  • Classe da eficiência energética do motor
    -
  • Rendimento ηM
    80.0
  • Fator de potência cos φ
    0.87
  • Temperatura mín. dos líquidos Tmin
    3 °C
  • Temperatura máx. dos líquidos Tmax
    40 °C
  • Profundidade máx. de imersão
    20,00 m
  • Classe de isolamento
    H
  • Frequência de ligação máx. t
    15 1/h
  • intervalo de comutação mínimo t
    3 min
  • Binário de arranque M
    98 Nm
  • Momento de inerçia
    0,01340 kg m²
  • Apoio do motor
    1 rolamento ranhurado de esferas, 1 rolamento de contactos angulares de duas carreiras
Materiais
  • Material do motor
    Cast iron
  • Vedação estática
    FKM
  • Veio do motor
    1.4021, X20Cr13
  • Vedação da câmara da engrenagem/câmara de vedação
    SiC/SiC, Q1Q1VGG
  • Corpo da engrenagem
    5.1301, EN-GJL-250
  • Roda planetária
    1.7131, 16MnCr5
  • Roda dentada interior
    1.5216, 17MnV6
  • Pinhão solar
    1.7131, 16MnCr5
  • Eixo de saída
    1.4462, X2CrNiMoN22-5-3
  • Vedação da câmara da engrenagem/pré-câmara
    FKM
  • Câmara de vedação
    5.1301, EN-GJL-250
  • Vedação no lado do fluido
    SiC/SiC, Q1Q1VGG
  • Corpo da engrenagem
    1.4571, X6CrNiMoTi17-12-2
  • Hélice
    1.4571, X6CrNiMoTi17-12-2
  • Pinhão solar
    1.4571, X6CrNiMoTi17-12-2
Engrenagem
  • Tipo de engrenagem
    m 2.0 conforme a norma DIN 780/P10 (ISO54); engrenagens solares e planetárias endurecidas e polidas, engrenagem interior alisada
  • Apoio da engrenagem
    3 rolamentos de agulhas (planetas), 1 rolamento de contactos angulares de duas carreiras e 1 rolamento ranhurado de esferas (veio de transmissão secundário)
  • Vida útil Lh10
    100.000 horas de funcionamento, ISO 281
Informações sobre os pedidos de encomenda
  • Marca
    Wilo
  • Designação do produto
    EMU RZP 50-3.48-4/16 S10
  • Número de artigo
    RZP_50-3_48-4_16_S10_400_50
  • Peso líquido aprox. m
    155 kg
Opções
  • Tipo de proteção antideflagrante
    -
  • Proteção do motor
    Bimetal

Informações de encomenda

Informações sobre os pedidos de encomenda
  • Marca
    Wilo
  • Designação do produto
    EMU RZP 50-3.48-4/16 S10
  • Número de artigo
    RZP_50-3_48-4_16_S10_400_50
  • Peso líquido aprox. m
    155 kg
  • Disponibilidade no mercado
    2010-01-01
  • Date of introduction
    2010-01-01

Downloads

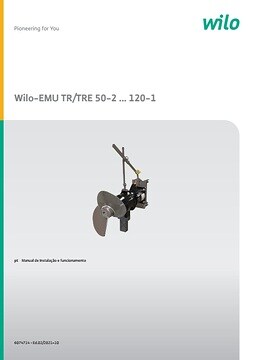

Wilo-EMU TR/TRE 50-2 ... 120-1
