Grupo de pressão a ligar indirectamente como instalação compacta de bombas duplas completamente automática como modelo homogéneo redundante de um sistema de bomba única para extintores de incêndio.

Composto por:

2 bombas centrífugas de alta pressão multicelulares, com aspiração normal, verticais, impulsores, rodas de guia, caixa de níveis em aço inoxidável.

Motor normalizado IE2, trifásico, 2 pólos.

Reservatório de pressão de membrana (8 l de volume), tubagem colectora no lado da aspiração e da pressão

cada bomba: com dispositivo de afluxo, guarnições de fecho no lado da aspiração e da pressão (chumbadas no estado aberto), manómetro, interruptor de pressão para comando automático da unidade.

De série com protecção de bomba sem energia auxiliar por meio de consumo mínimo via derivação.

Aparelho de distribuição FLA para sistemas extintores conforme a DIN14462. Integrado num corpo de chapa de aço.

Modelo homogéneo redundante para aparelhos de distribuição sem bloqueio recíproco, i.e. dois comandos completos autónomos com respectivamente uma alimentação para o funcionamento de uma bomba. Âmbito de funções e aptidão no sentido da norma DIN14462 foram comprovados segundo um relatório de verificação TÜV.

Cada bomba possui um comando composto por:

Protecção do motor integrada só para assinalar avarias. Durante o teste de funcionamento, a protecção do motor está activada.

Interruptor para o funcionamento manual automático. No funcionamento automático, a bomba liga-se com o interruptor de pressão, opcionalmente ampliável até 8 transmissores (ligados em série ), p. ex. ligar/desligar externo, sensor de limite, etc. (mais de 8 transmissores a pedido). Todos os sinais do transmissor que conduzem à ligação da bomba são monitorizados quanto a ruptura de fios e curto-circuito.

Instalação com temporizador programável para um teste de funcionamento regular.

Relé de protecção contra funcionamento a seco, p. ex. para ligar um interruptor de bóia de falta de água dos reservatórios intermédios WILO FLA, eléctrodos, interruptor de pressão, etc., estado de falta de água só para assinalar avarias. Durante o teste de funcionamento, há falta de água.

Com luzes de indicação para a operacionalidade (verde), bomba LIG (verde), avaria (vermelho), solicitação de bomba (branco) bem como contactos sem potencial para a operacionalidade e avaria colectiva (possível como mensagem comum) e bomba LIG.

No sentido dos requisitos da directiva 2004/108/CE (directiva de compatibilidade electromagnética) para aplicação nas áreas industrial e doméstica.

Instalação estrutura básica em estado pronto para conexão, cablada, entubada e montada numa estrutura básica.

O cliente deve tomar as medidas necessárias de modo a garantir que a pressão de caudal de 8 bar e a pressão de repouso de 12 bar em cada boca de incêndio não sejam ultrapassadas.

Materiais

• Corpo da bomba
  5.1301, EN-GJL-250
• Impulsor
  1.4301, X5CrNi18-10
• Veio
  1.4057, X20CrNi17-2
• Material do vedante
  EPDM
• Material da tubagem
  1.4307, X2CrNi18-9

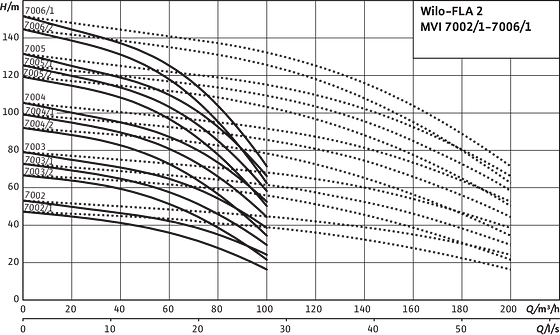

Dados de funcionamento

• Fluidos permitidos
  Water
• Temperatura mín. dos líquidos
  3 Celsius
• Saída
  DN 100
• Temperatura máx. dos líquidos
  50 Celsius
• Temperatura ambiente máx.
  40 Celsius
• Pressão de funcionamento máxima
  16 bar
• Pressão de alimentação
  0.98 bar

Dados do motor

• Ligação de rede
  3~400 V, 50 Hz
• Potência nominal mecânica
  22.00 kW
• 38.0 A
• Fator de potência
  0.92
• Tipo de arranque
  Estrela-triângulo (SD)
• Potência do veio P2 (Q=máx.) do impulsor selecionado * Número de bombas
  22000 W
• Tipo de proteção
  IP54
• Tipo de proteção
  IP55

Dimensões de instalação

• Ligação do tubo do lado da sucção
  DN 100
• Ligação do tubo do lado da sucção
  DN 125
• Ligação do tubo do lado da pressão
  DN 100
• Pipe connection on the pressure side DNd
  DN 125

Informações sobre os pedidos de encomenda

• Peso líquido aprox.
  726.00 kg
• Marca
  Wilo
• Designação do produto
  FLA-2 MVI 7004 PN16
• Descrição
  2536597
