FLA Compact-2 Helix V 1605 DS8
Folha de especificações
Dados hidráulicos
-
Pressão de alimentação6 bar
-
Pressão de funcionamento máxima PN10 bar
-
Número de bombas2
-
Temperatura mín. dos líquidos Tmin3 °C
-
Temperatura máx. dos líquidos Tmax40 °C
-
Temperatura ambiente mín. Tmin5 °C
-
Temperatura ambiente máx. Tmax40 °C
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Potência nominal do motor P24,00 kW
-
Corrente nominal IN7,40 A
-
Fator de potência cos φ0.87
-
Velocidade nominal n2900 rpm
-
Tipo de arranqueDireto online (DOL)
-
Tipo de proteção do motorIP55
-
Tipo de protecção do aparelho de distribuiçãoIP54
Materiais
-
Corpo da bombaAço inoxidável
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Material do vedanteEPDM
-
Material da tubagemAço inoxidável
Dimensões de instalação
-
Ligação do tubo do lado da sucção DNs-
-
Ligação do tubo do lado da pressão DNdR 2½
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoFLA Compact-2 Helix V 1605 DS8
-
Número EAN4048482427706
-
Número de artigo2540131
-
Peso líquido aprox. m325 kg
-
Peso bruto aprox. m393,0 kg
-
Comprimento com embalagem2000 mm
-
Altura com embalagem1930 mm
-
Largura com embalagem1600 mm
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete especial
-
Quantidade mínima de encomenda1
Texto de especificação
Sistema de aumento de pressão como instalação compacta de bombas duplas, completamente automática, (100 % de redundância) para extinção de incêndio de acordo com a norma DIN 14462, composto por:
Reservatório intermédio (540 l) com homologação para água potável para entrada de água. Bombas centrífugas de alta pressão, verticais, de aço inoxidável, com aspiração normal, e multicelulares com motor de corrente trifásica. Vedação do veio através de empanque mecânico standard tipo cartucho (bombas Helix). Reservatório de pressão de membrana (8 l de volume), dispositivo de afluxo integrado, guarnições de fecho no lado da aspiração e da pressão (protegidas contra accionamento não autorizado), interruptor de pressão e manómetro para comando automático da unidade. De série com protecção de bomba por meio de consumo mínimo via derivação sem energia auxiliar.
Aparelho de distribuição FLA para sistemas extintores conforme a norma DIN 14462 concebido de acordo com os requisitos TÜV.
Aparelho de distribuição integrado na caixa de chapa de aço, pintado com RAL 7035. Com protecção do motor integrada para assinalar avarias. Durante o teste de funcionamento, a protecção do motor está activa.
Interruptor para o funcionamento manual automático. No funcionamento automático, as bombas ligam-se com o interruptor de pressão, ampliável até 8 contactos (ligados em série), p. ex. ligar/desligar externo, interruptor de limitação, etc. (mais de 8 contactos a pedido). Todos os sinais de interruptores de pressão e interruptores de limitação são monitorizados quanto a ruptura de fios e curto-circuito.
Instalação com temporizador programável para um teste de funcionamento diário e tempo de abrandamento programável. Relé de protecção contra funcionamento a seco, p. ex. para ligar interruptores de bóia de falta de água dos reservatórios intermédios WILO FLA ou eléctrodos de nível, etc., estado de falta de água só para assinalar avarias. Durante o teste de funcionamento, a protecção contra a falta de água está activa.
Com luzes de indicação para a prontidão do sistema (verde), bomba ligada (verde), avaria (vermelho), Funcionamento externo iniciado (branco), bem como contactos livres de potencial para prontidão do sistema, bomba ligada e conjunto de mensagens de funcionamento.
Instalação montada na estrutura básica em estado pronto para conexão, cablada e entubada.
O recipiente pode ser ligado directamente ao lado da aspiração das bombas.
Texto adicional em instalações com pressão final máx. (pressão de alimentação + altura manométrica zero) > 8,0 bar: O cliente deve tomar as medidas necessárias de modo a garantir que a pressão de caudal de 8 bar e a pressão de repouso de 12 bar não são ultrapassadas em nenhuma das bocas de incêndio.
Dados de funcionamento
-
FluidoWater
-
Altura manométrica máx. Hmax64,3 m
-
Número de bombas2
-
temperatura dos líquidos T3 °C
-
temperatura ambiente T5 °C
-
Pressão de funcionamento máxima PN10 bar
-
Pressão de alimentação6 bar
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Potência nominal do motor P24,00 kW
-
Corrente nominal IN7,40 A
-
Fator de potência cos φ0.87
-
Velocidade nominal n2900 rpm
-
Tipo de arranqueDireto online (DOL)
-
Tipo de proteção do motorIP55
-
Tipo de protecção do aparelho de distribuiçãoIP54
Materiais
-
Corpo da bombaAço inoxidável
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Vedante do veioQ1BE3GG
-
Material do vedanteEPDM
-
Material da tubagemAço inoxidável
Dimensões de instalação
-
Ligação do tubo do lado da sucção DNs-
-
Ligação do tubo do lado da pressão DNdR 2½
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoFLA Compact-2 Helix V 1605 DS8
-
Peso líquido aprox. m325 kg
-
Número de artigo2540131

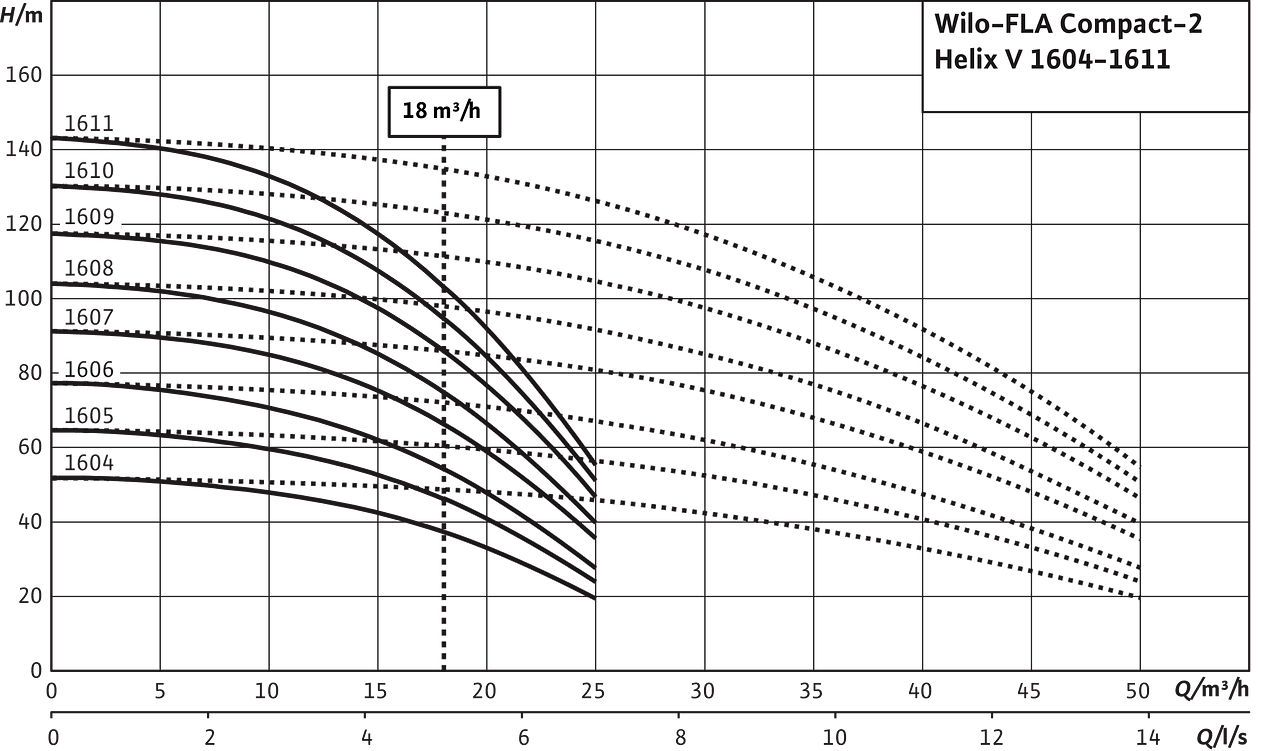

Curvas características
FLA Compact-2 Helix V1604-1611


Esquema de bornes
FLA system, direct starting

X0: Ligação de rede
X1: Ligação da bomba
X2: Interruptor de pressão/curva do sensor de limite
X3: protecção contra a falta de água 1, 2 interruptor de bóia, sensor de nível; 1, 2, 3 eléctrodos de nível
X5: contacto sem voltagem 1, 2, 3 bomba On (não em teste de funcionamento)
X8: contacto sem voltagem 1, 2 operacionalidade ; 3, 4 bomba on; 5, 6, 7 conjunto de mensagens de funcionamento; 8, 9 monitorização do evacuador de emergência (interruptor de nível); 10, 11 monitorização do evacuador de emergência (sinal)
X9: contacto sem voltagem 1, 2 monitorização da rede de abastecimento
X10: Bornes de serviço (atenção: 230VCA no arranque da bomba)

Informações de encomenda
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoFLA Compact-2 Helix V 1605 DS8
-
Número EAN4048482427706
-
Número de artigo2540131
-
Peso bruto aprox. m393,0 kg
-
Peso líquido aprox. m325 kg
-
Comprimento total L2245,0 mm
-
Altura sem embalagem H1790 mm
-
Corverde/preto/prata
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete especial
-
Número por camada1
-
Largura sem embalagem L800,0 mm
-
Quantidade mínima de encomenda1
-
Quantidade por palete1
-
Disponibilidade no mercado2014-03-01
-
Date of introduction2014-03-01
