Helix FIRST V 1604-5/16/E/S/
Folha de especificações
Dados hidráulicos
-
Índice de eficiência mínima (MEI)0.5
-
Pressão de alimentação10 bar
-
Pressão de funcionamento máxima PN16 bar
-
SaídaG 2
-
Temperatura mín. dos líquidos Tmin-20 °C
-
Temperatura máx. dos líquidos Tmax120 °C
-
Temperatura ambiente mín. Tmin-15 °C
-
Temperatura ambiente máx. Tmax50 °C
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Tolerância de tensão±10 %
-
Potência nominal do motor P23,00 kW
-
Corrente nominal IN5,50 A
-
Velocidade nominal n2900 rpm
-
Fator de potência cos φ0.90
-
Tipo de arranqueDireto online (DOL)
-
Rendimento do motor ηm 50 % ηM 50%85,4 Percentagem
-
Rendimento do motor ηm 75 % ηM 75%87,1 Percentagem
-
Rendimento do motor ηm 100 % ηM 100%87,1 Percentagem
-
Classe de isolamentoF
-
Tipo de proteção do motorIP55
Materiais
-
Corpo da bombaCast iron
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Empanque mecânicoQ1BE3GG
-
Material do vedanteEPDM
Dimensões de instalação
-
Ligação do tubo do lado da sucçãoG 2
-
Ligação do tubo do lado da pressãoG 2
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoHelix FIRST V 1604-5/16/E/S/
-
Número EAN4048482589619
-
Número de artigo4200986
-
Peso líquido aprox. m45 kg
-
Peso bruto aprox. m64,0 kg
-
Comprimento com embalagem1200 mm
-
Altura com embalagem590 mm
-
Largura com embalagem400 mm
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete não reutilizável
-
Quantidade mínima de encomenda1
Texto de especificação
Bomba centrífuga de alta pressão, altamente eficiente, na versão vertical com ligações Inline.
A bomba centrífuga de alta pressão com aspiração normal tem no conjunto uma construção especialmente compacta. A ligação do veio da bomba e do veio do motor normalizado IEC é efetuada através do acoplamento de isolamento. Um rolamento de esferas separado para a lanterna assegura a absorção ideal das forças axiais.
Os apoios intermédios no sistema hidráulico e o veio resistente à corrosão através da cavilha em aço inoxidável garantem uma longa vida útil.
Corpo da bomba e lanterna têm revestimento PCS.
Olhais de elevação especiais, montados de modo fixo, permitem uma fácil instalação da bomba.
A bomba é adequada para a utilização no abastecimento de água e aumento de pressão, em sistemas de circulação industriais, circuitos de água do processo e circuitos de refrigeração fechados. Além disso, pode ser utilizada em sistemas de extinção de incêndios, sistemas de lavagem, bem como para a irrigação.
Características especiais/vantagens do produto
- Sistema hidráulico com rendimento optimizado e soldado a laser 2D/3D
- Impulsores, rodas de guia e caixa de níveis resistentes à corrosão
- Sistema hidráulico com otimização do fluxo e da desgaseificação
- Corpo da bomba reforçado e otimizado em termos de caudal e de NPSH
- Ocupa pouco espaço e é de fácil manutenção graças à sua construção compacta
- Proteção de acoplamento especialmente robusta
Equipamento fornecido
- Bomba centrífuga de alta pressão Wilo-Helix FIRST V
- Manual de instalação e funcionamento
- Versão PN 16 com flanges ovais: Contraflange em ferro fundido com os respectivos parafusos, porcas e empanques mecânicos
Indicações relativas à construção
- A proteção do motor deve ser acautelada mediante pedido ou no local.
- A posição padrão da caixa de terminais está alinhada na flange de aspiração que, no entanto, se necessário, pode ser alterada.
- A Wilo-Helix FIRST V está equipada de série com um empanque mecânico.
- Para as versões das bombas PN 16 e PN 25 e Pmax = 30 bar estão disponíveis como acessórios contraflanges DIN circulares em ferro fundido ou aço inoxidável, parafusos, porcas e vedantes.
- Kits de derivação disponíveis como acessórios.
- Wilo-Helix V na versão ATEX a pedido.
Materiais
-
Corpo da bombaCast iron
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Vedante do veioQ1BE3GG
-
Material do vedanteEPDM
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoHelix FIRST V 1604-5/16/E/S/
-
Peso líquido aprox. m45 kg
-
Número de artigo4200986

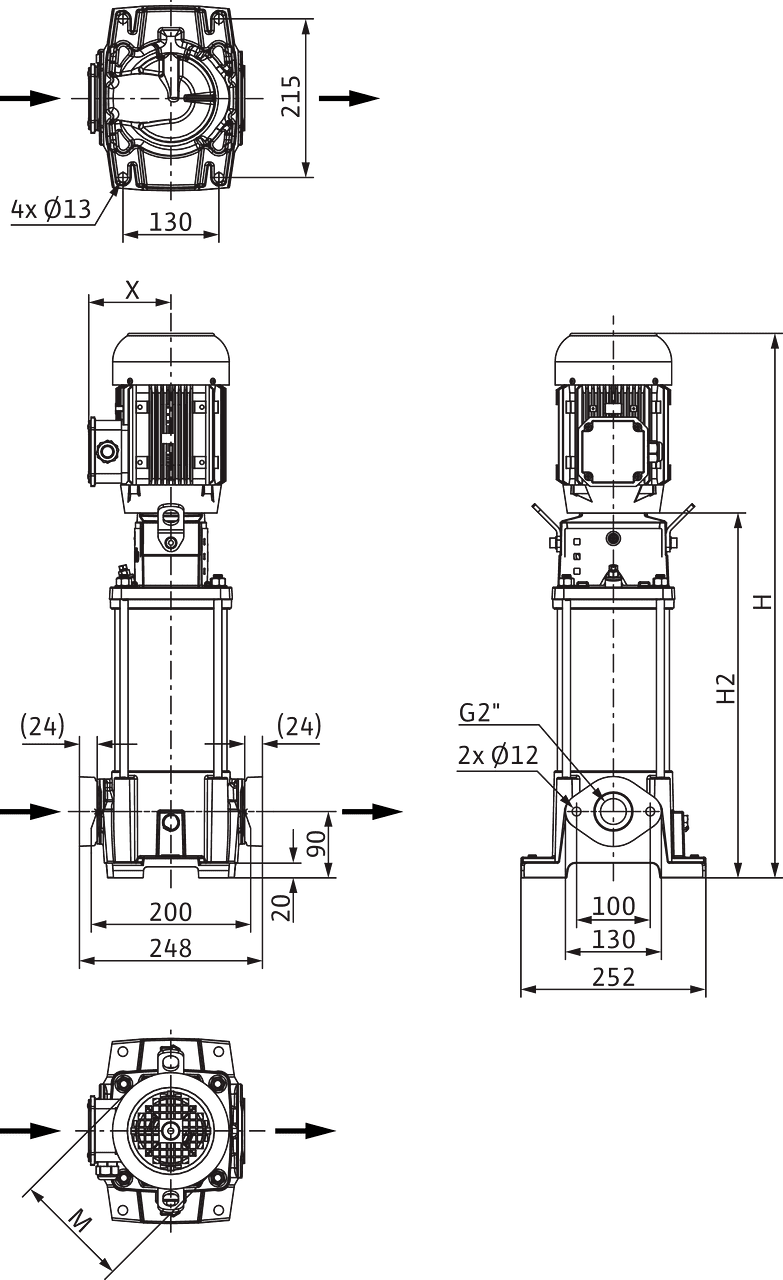

Dimensões e desenhos de dimensões
Helix FIRST V 16, PN 16

-
Dimensões H | 854 mm |
Dimensões H1 | 135 mm |
Dimensões H2 | 515 mm |
Dimensões L1 | 124 mm |
Dimensões Ø g | 217 mm |
Dimensões H3 | 90 mm |
Dimensões L2 | 124 mm |
Dimensões L4 | 130 mm |
Dimensões X | 141 mm |

Curvas características
Helix FIRST V 1601 - 1621

Curvas características conforme ISO 9906: 2012 3B

Esquema de bornes
Helix FIRST V


Informações de encomenda
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoHelix FIRST V 1604-5/16/E/S/
-
Número EAN4048482589619
-
Número de artigo4200986
-
Peso bruto aprox. m64,0 kg
-
Peso líquido aprox. m45 kg
-
Comprimento total L248,0 mm
-
Altura sem embalagem H854 mm
-
Corverde/prata
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete não reutilizável
-
Número por camada1
-
Largura sem embalagem L252,0 mm
-
Quantidade mínima de encomenda1
-
Quantidade por palete1
-
Disponibilidade no mercado2015-09-01
-
Date of introduction2015-09-01
