Helix FIRST V 3608-5/25/E/KS/
Folha de especificações
Dados hidráulicos
-
Índice de eficiência mínima (MEI)0.7
-
Pressão de alimentação10 bar
-
Pressão de funcionamento máxima PN25 bar
-
SaídaDN 65
-
Temperatura mín. dos líquidos Tmin-20 °C
-
Temperatura máx. dos líquidos Tmax120 °C
-
Temperatura ambiente mín. Tmin-15 °C
-
Temperatura ambiente máx. Tmax50 °C
Dados do motor
-
Ligação de rede3~400 V, 50 Hz
-
Tolerância de tensão±10 %
-
Potência nominal do motor P222,00 kW
-
Corrente nominal IN39,10 A
-
Velocidade nominal n2940 rpm
-
Fator de potência cos φ0.87
-
Tipo de arranqueEstrela-triângulo (SD)
-
Rendimento do motor ηm 50 % ηM 50%92,7 Percentagem
-
Rendimento do motor ηm 75 % ηM 75%92,7 Percentagem
-
Rendimento do motor ηm 100 % ηM 100%92,7 Percentagem
-
Classe de isolamentoF
-
Tipo de proteção do motorIP55
Materiais
-
Corpo da bombaCast iron
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Empanque mecânicoU3BE3GG
-
Material do vedanteEPDM
Dimensões de instalação
-
Ligação do tubo do lado da sucçãoDN 65
-
Ligação do tubo do lado da pressãoDN 65
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoHelix FIRST V 3608-5/25/E/KS/
-
Número EAN4048482595450
-
Número de artigo4200596
-
Peso líquido aprox. m207 kg
-
Peso bruto aprox. m257,0 kg
-
Comprimento com embalagem2010 mm
-
Altura com embalagem840 mm
-
Largura com embalagem630 mm
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete não reutilizável
-
Quantidade mínima de encomenda1
Texto de especificação
Bomba centrífuga de alta pressão, altamente eficiente, na versão vertical com ligações Inline.
A bomba centrífuga de alta pressão com aspiração normal tem no conjunto uma construção especialmente compacta. A ligação do veio da bomba e do veio do motor normalizado IEC é efetuada através do acoplamento de isolamento. Um rolamento de esferas separado para a lanterna assegura a absorção ideal das forças axiais.
Os apoios intermédios no sistema hidráulico e o veio resistente à corrosão através da cavilha em aço inoxidável garantem uma longa vida útil.
Corpo da bomba e lanterna têm revestimento PCS.
Olhais de elevação especiais, montados de modo fixo, permitem uma fácil instalação da bomba.
A bomba é adequada para a utilização no abastecimento de água e aumento de pressão, em sistemas de circulação industriais, circuitos de água do processo e circuitos de refrigeração fechados. Além disso, pode ser utilizada em sistemas de extinção de incêndios, sistemas de lavagem, bem como para a irrigação.
Características especiais/vantagens do produto
- Sistema hidráulico com rendimento optimizado e soldado a laser 2D/3D
- Impulsores, rodas de guia e caixa de níveis resistentes à corrosão
- Sistema hidráulico com otimização do fluxo e da desgaseificação
- Corpo da bomba reforçado e otimizado em termos de caudal e de NPSH
- Ocupa pouco espaço e é de fácil manutenção graças à sua construção compacta
- Proteção de acoplamento especialmente robusta
Equipamento fornecido
- Bomba centrífuga de alta pressão Wilo-Helix FIRST V
- Manual de instalação e funcionamento
Indicações relativas à construção
- A proteção do motor deve ser acautelada mediante pedido ou no local.
- A posição padrão da caixa de terminais está alinhada na flange de aspiração que, no entanto, se necessário, pode ser alterada.
- A série Wilo-Helix FIRST V está equipada com um empanque mecânico de fácil utilização numa construção de cartuchos e ainda com um vedante de série para uma manutenção simples.
- O acoplamento com espaçador (com ≥ 15 kW) permite uma substituição do empanque mecânico, sem desmontagem do motor
- Estão disponíveis como acessórios contraflanges circulares em ferro fundido ou aço inoxidável, parafusos, porcas e empanques mecânicos.
- Kits de derivação disponíveis como acessórios.
- Wilo-Helix V na versão ATEX a pedido
Materiais
-
Corpo da bombaCast iron
-
ImpulsorAço inoxidável
-
VeioAço inoxidável
-
Vedante do veioU3BE3GG
-
Material do vedanteEPDM
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoHelix FIRST V 3608-5/25/E/KS/
-
Peso líquido aprox. m207 kg
-
Número de artigo4200596

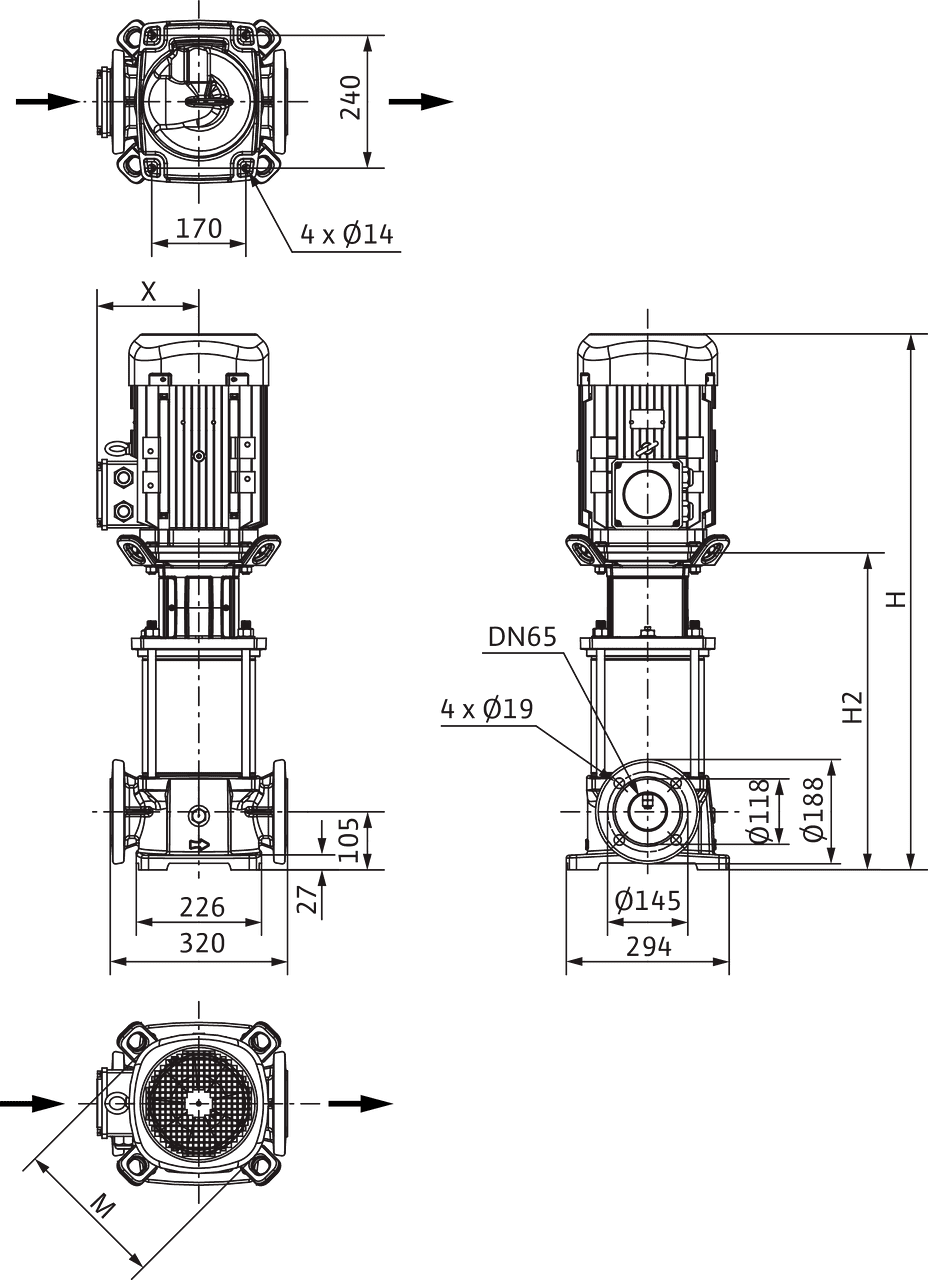

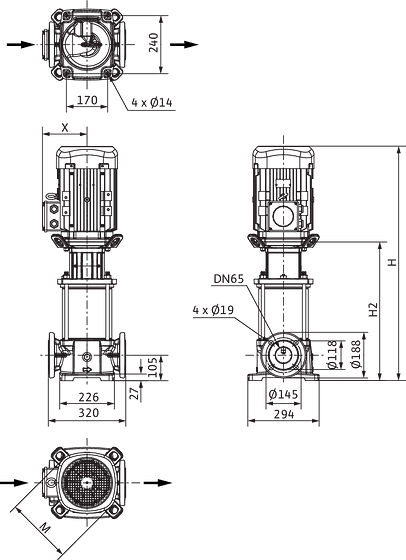

Dimensões e desenhos de dimensões
Helix FIRST V 36

-
Dimensões H | 1565 mm |
Dimensões H1 | 170 mm |
Dimensões H2 | 1085 mm |
Dimensões L1 | 160 mm |
Dimensões Ø g | 302 mm |
Dimensões H3 | 105 mm |
Dimensões L2 | 160 mm |
Dimensões L4 | 170 mm |
Dimensões X | 200 mm |

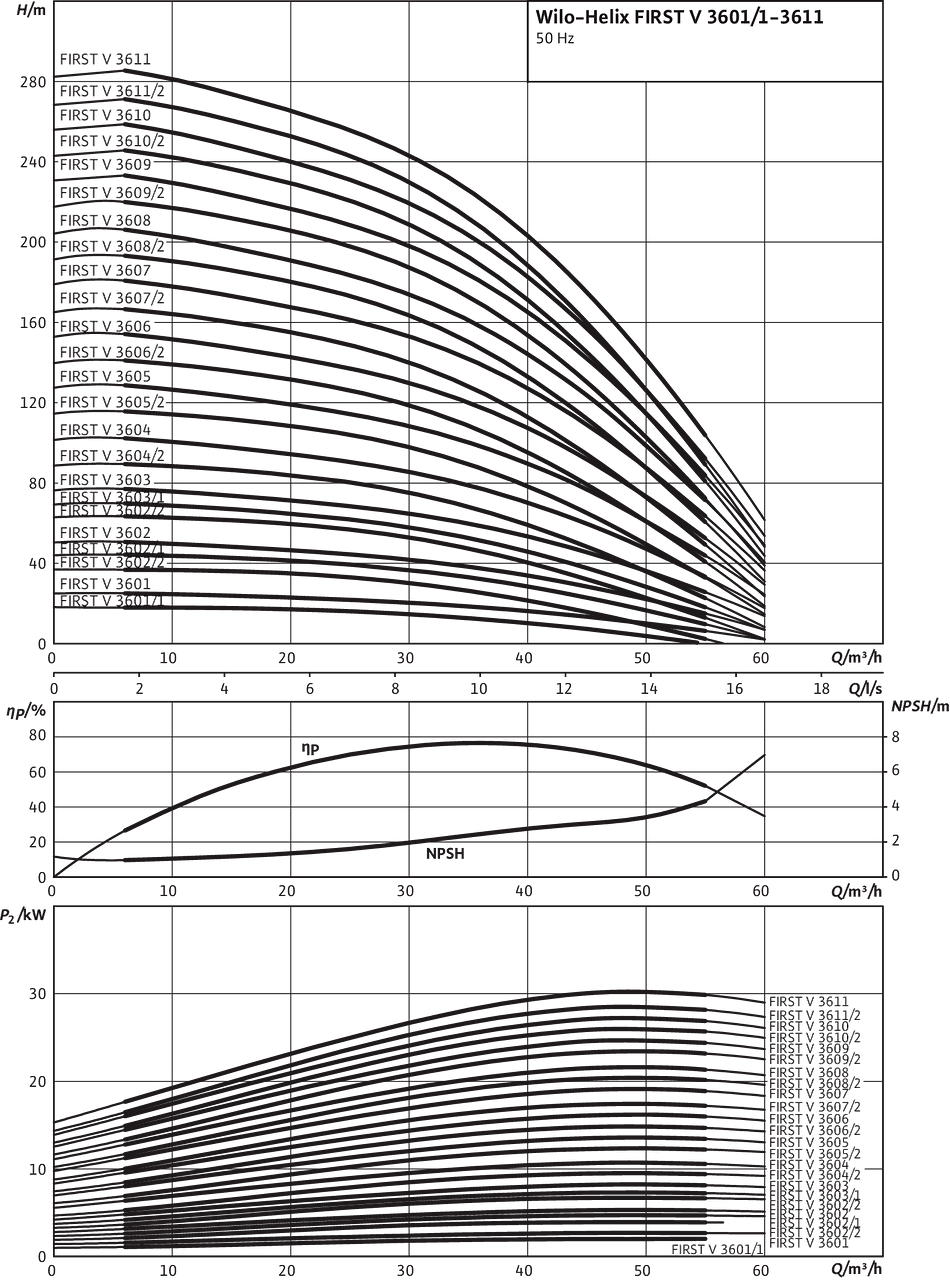

Curvas características
Helix FIRST V 3601 - 3604

Curvas características conforme ISO 9906: 2012 3B

Esquema de bornes
Helix FIRST V


Informações de encomenda
Informações sobre os pedidos de encomenda
-
MarcaWilo
-
Designação do produtoHelix FIRST V 3608-5/25/E/KS/
-
Número EAN4048482595450
-
Número de artigo4200596
-
Peso bruto aprox. m257,0 kg
-
Peso líquido aprox. m207 kg
-
Comprimento total L320,0 mm
-
Altura sem embalagem H1565 mm
-
Corverde/prata
-
Propriedades da embalagemEmbalagem de transporte
-
Tipo de embalagemPalete não reutilizável
-
Número por camada1
-
Largura sem embalagem L296,0 mm
-
Quantidade mínima de encomenda1
-
Quantidade por palete1
-
Disponibilidade no mercado2015-09-01
-
Date of introduction2015-09-01
Downloads

Wilo-Helix V/ FIRST V 2-4-6-10-16
Número de artigo | 4143727 |
Edição | 1607 |
Número da versão | 08 |
Tamanho da página | A4 |
Número de páginas | 17 |
PDF (5 MB)
Transferir
Wilo-Helix V/ FIRST V 22-36-52
Número de artigo | 4120943 |
Edição | 1603 |
Número da versão | 09 |
Tamanho da página | A4 |
Número de páginas | 15 |
PDF (4 MB)
Transferir
Wilo-Helix V(F) 2-4-6-10-16, Helix FIRST V(F) 2-4-6-10-16
Número de artigo | 4143727 |
Edição | 2018-01 |
Número da versão | 09 |
Tamanho da página | 209.9 x 297.0 mm |
Número de páginas | 208 |
PDF (9 MB)
Transferir

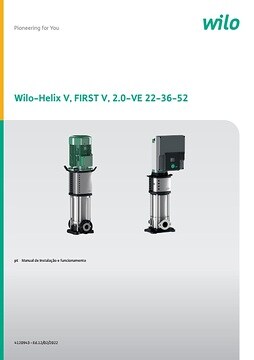

Wilo-Helix V(F) 22-36-52, Helix FIRST V(F) 22-36-52
